Взрывозащищенная независимая вентиляция INNOVARI
Независимая вентиляция для охлаждения электродвигателей во взрывоопасных зонах.
Описание
- Описание
- Отличительные особенности
- Применение
- Габариты и характеристики
- Документация
Взрывозащищенная независимая вентиляция предназначена для охлаждения электродвигателей охлаждает электродвигатели, работающие во взрывоопасных зонах.
Независимая вентиляция состоит из металлического кожуха с установленным в нем вентилятором и требуется если:
- Преобразователь частоты уменьшает скорость двигателя в 2 раза и более. При этом встроенная крыльчатка двигателя также замедляется, охлаждение двигателя ухудшается, он перегревается.
Независимая вентиляция не замедляется и охлаждает двигатель при сниженной скорости вращения. Двигатель не перегревается. - Температура окружающей среды, в которой работает двигатель, выше +30°С. Независимая вентиляция дует сильнее, чем встроенная в двигатель крыльчатка, и направлена на ребра охлаждения двигателя. Двигатель охлаждается даже при высокой температуре окружающей среды.
- Двигатель работает в тяжелых режимах с частыми пусками, остановами, реверсами. Крыльчатка двигателя не справляется с охлаждением. Независимая вентиляция равномерно охлаждает даже при остановке двигателя.
- Класс защиты IP66 позволяет работать в условиях запыленной и влажной окружающей среды. Допустимая температура окружающей среды −40°С...+60°С.
- Взрывозащищенный асинхронный электродвигатель вентилятора рассчитан на круглосуточную работу. Класс взрывозащиты 1Exd IICT4.
- Подходит ко всем двигателям. Крепление на двигатели стандартов DIN (АИС): 4 отверстия (4×90°).
Взрывозащищенная независимая вентиляция охлаждает электродвигатели, работающие во взрывоопасных зонах класса 1 и 2 по ГОСТ IEC 60079-10-1-2011 согласно маркировке взрывозащиты электрооборудования, главы 7.3 ПУЭ, ГОСТ IEC 60079-14-2011 и других нормативных документов, регламентирующих применение электрооборудования в потенциально взрывоопасных средах.
|

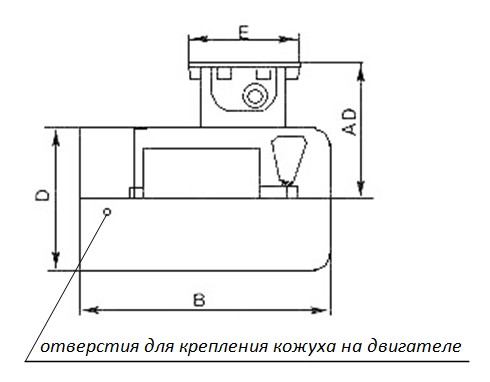

Модель (Ex) |
B |
D |
AD |
E |
|
OD056B2H2305P4R-PNV080 |
317 |
Ø154 |
152 |
119 |
|
OD056B2H2305P4R-PNV090 |
317 |
Ø174 |
162 |
119 |
|
OD056B2H2305P4R-PNV100 |
324 |
Ø192 |
171 |
119 |
|
OD056B2H2305P4R-PNV112 |
327 |
Ø216 |
183 |
119 |
|
OD056B2H2305P4R-PNV132 |
342 |
Ø255 |
202.5 |
119 |
|
OD056B2H2305P4R-PNV160 |
455 |
Ø309 |
229,5 |
119 |
|
OD056B2H2305P4R-PNV180 |
455 |
Ø346 |
248 |
119 |
