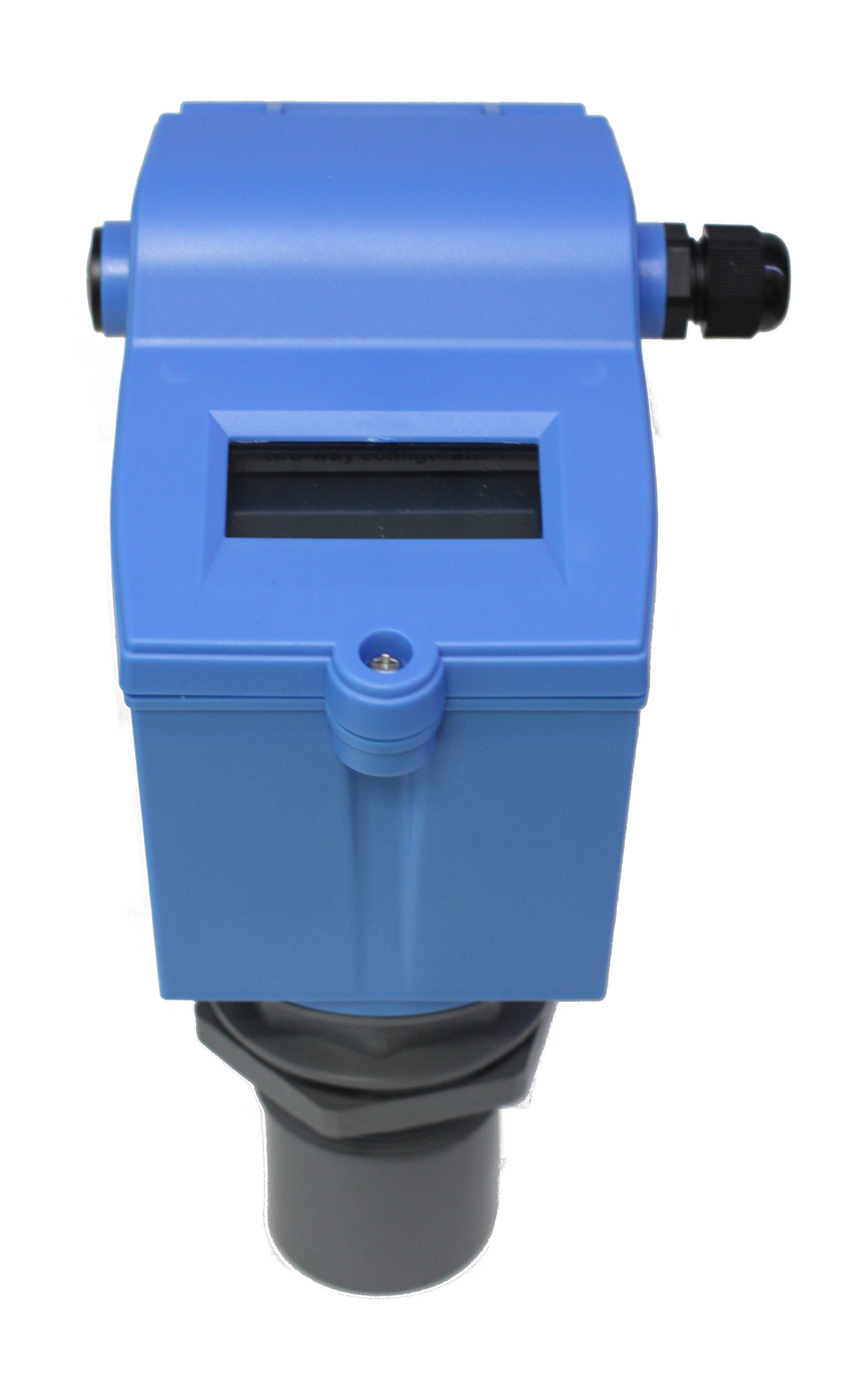

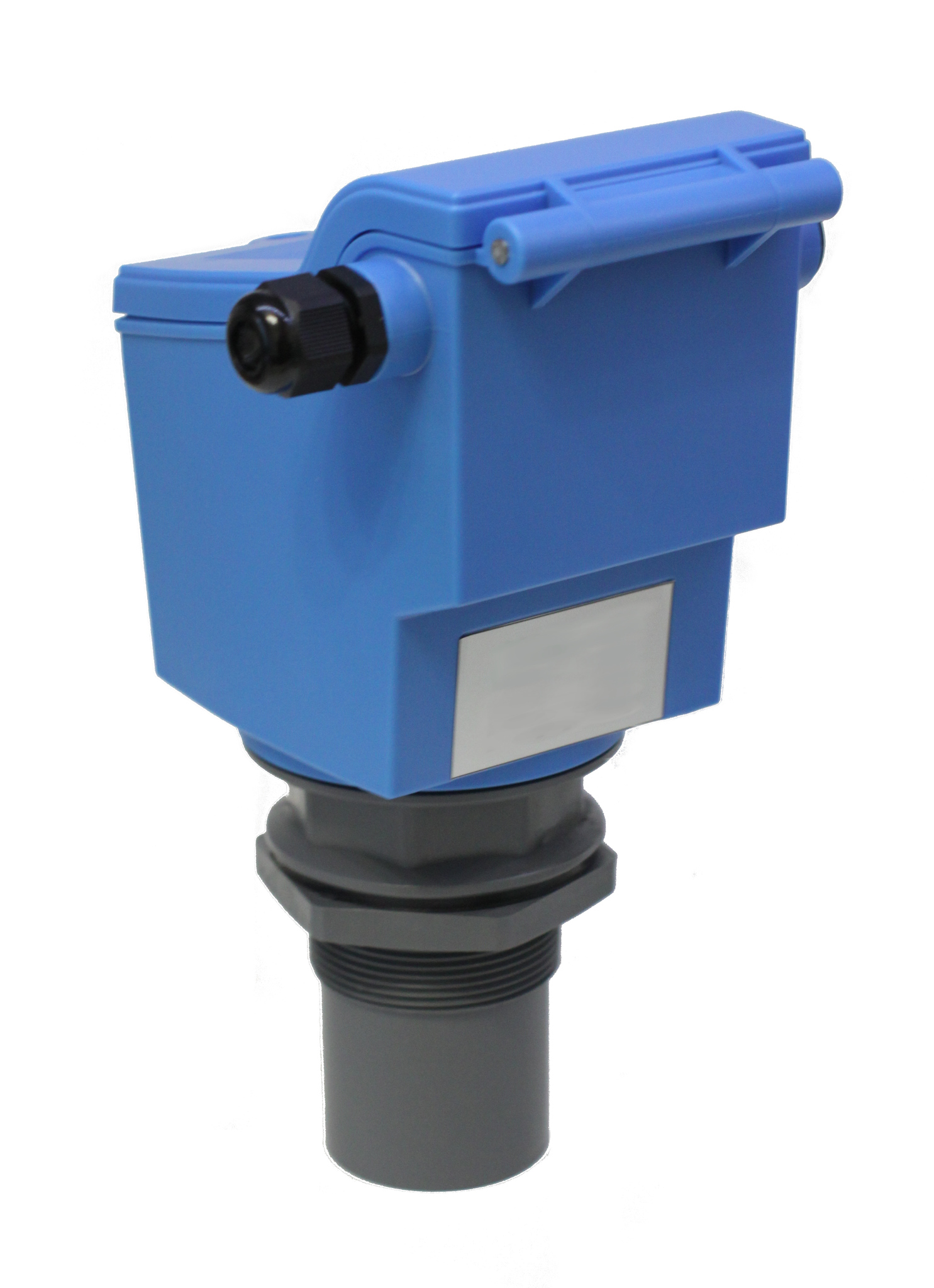

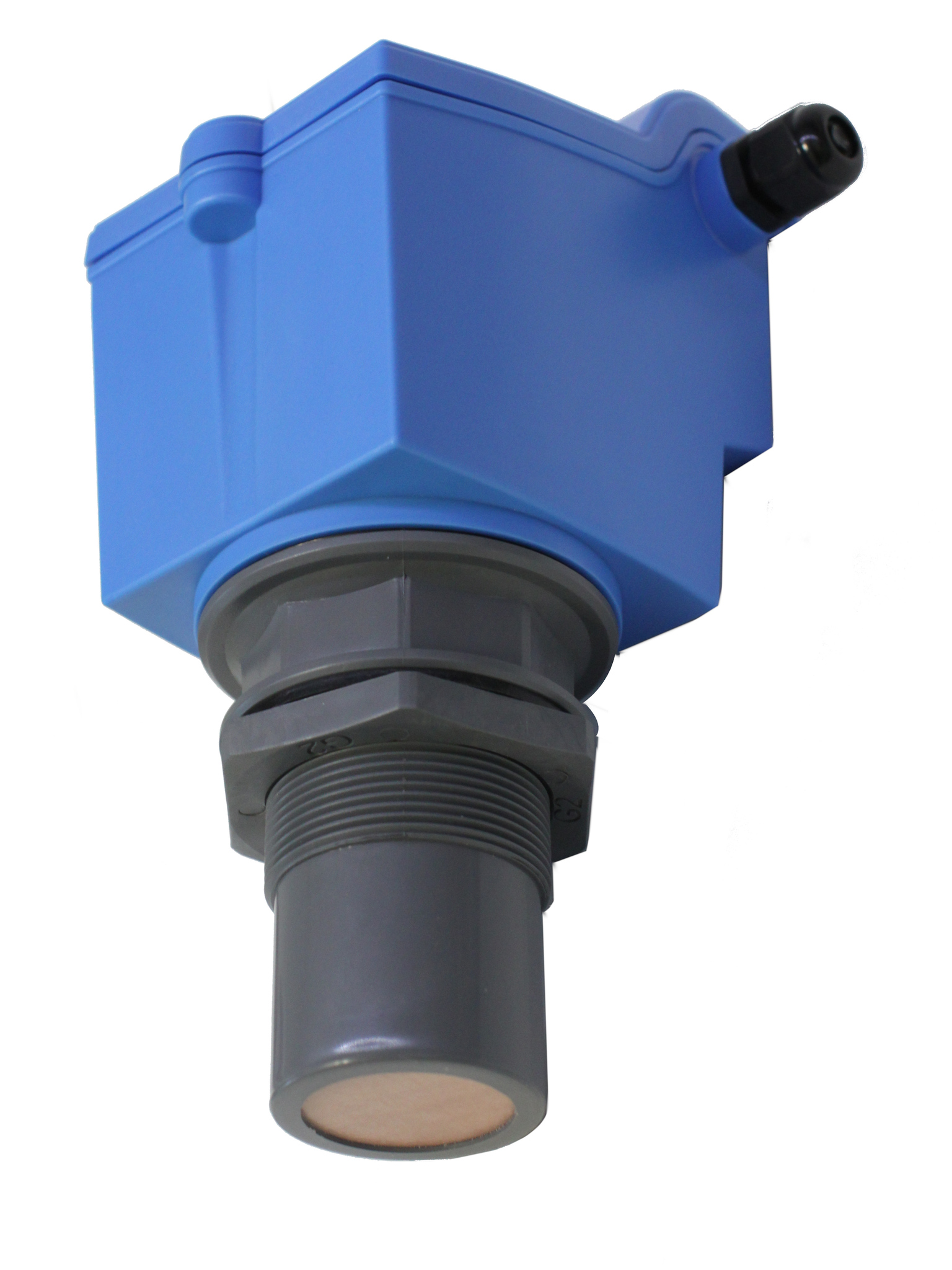

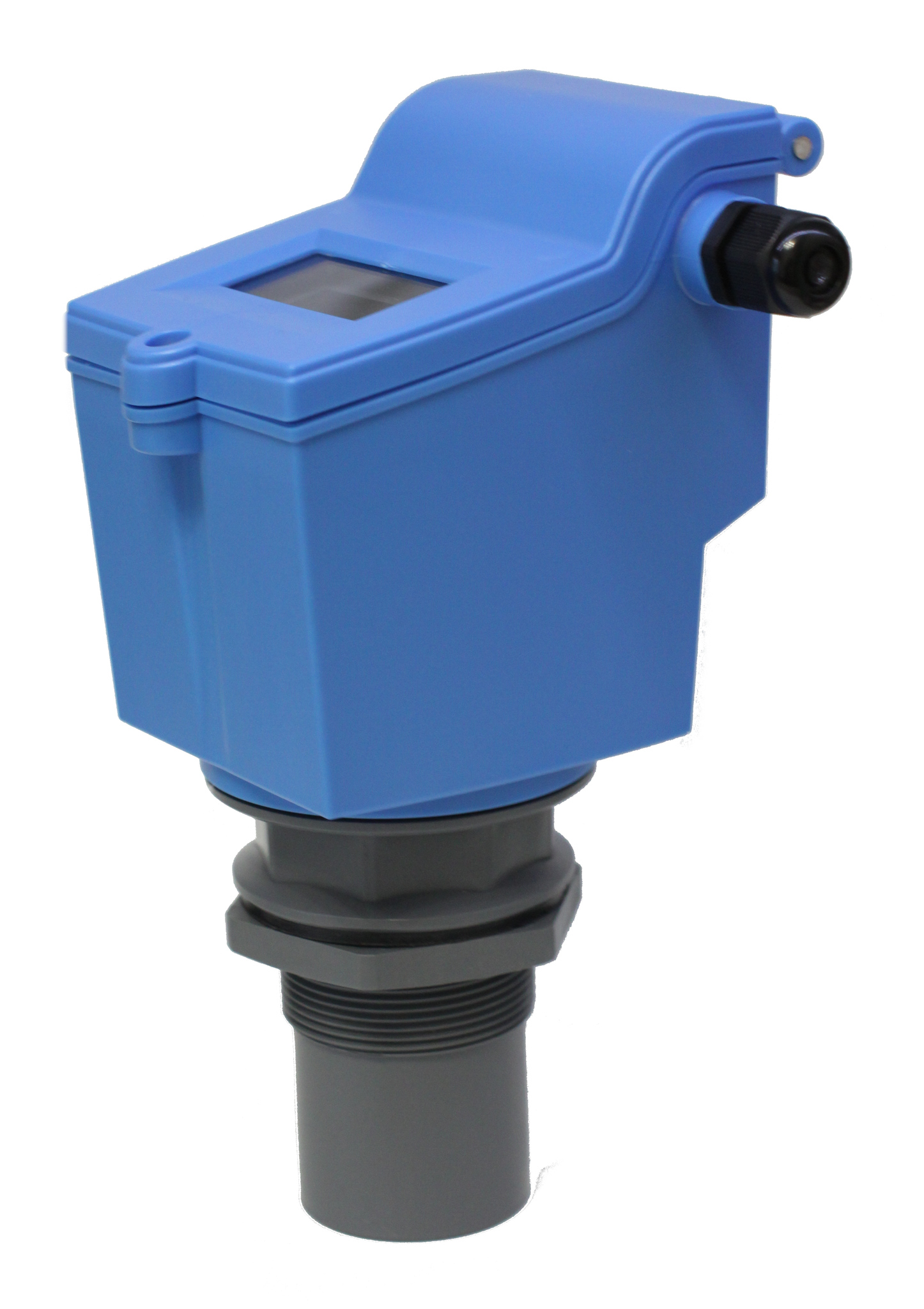

Ультразвуковой измеритель уровня INNOLEVEL ECHO
Описание
- Описание
- Принцип работы
- Отличительные особенности
- Применение
- Технические характеристики
- Опции
- 3D модели
- Документация
INNOLEVEL серии ECHO– представляет собой ультразвуковой измеритель уровня и предназначен для бесконтактного непрерывного измерения уровня жидких сред.
Излучатель датчика генерирует ультразвуковые импульсы, которые, отражаясь от поверхности измеряемого материала, возвращаются к измерителю. При получении сигнала анализируется временной интервал между излучением импульса и его возвращенным сигналом. Электроника измерителя определяет расстояние до поверхности материала, в виде аналогового сигнала выдается значение уровня заполнения относительного настроенных параметров.
-
Простой и надежный уровнемер для емкостей до 15 метров
-
Не боится химически агрессивных сред – корпус из пластика, мембрана из PTFE
-
Аналоговый выходной сигнал
-
Бесконтактное измерение уровня
-
Питание по цепи выходного сигнала 4-20мА, 2-х проводное подключение
-
Точность измерения 0,3% от основного диапазона измерения
Измерение уровня любых жидких невзрывоопасных сред:
-
Пищевая промышленность (растительное масло, солевые и спиртовые растворы)
-
Химическая промышленность (химические реагенты, моющие средства)
-
Полимерная промышленность (полимерный гранулят)
-
ЖКХ (вода, сточные воды)
|
Характеристики |
Значение |
|
Корпус |
Нержавеющая сталь SUS304 |
|
Степень защиты |
IP65 |
|
Температура процесса, °C |
-20…+80 |
|
Максимальное давление, Бар |
+0,5 |
|
Плотность, г/см3 |
≥ 0,7 |
|
Напряжение питания |
24 В пост. тока ± 10% |
|
Диапазон измерения уровня, м |
0 – 15 |
|
«Мёртвая зона», м |
0,35 - 0,6 |
|
Точность измерений % (от основного диапазона) |
±0,3 |
|
Макс. давление процесса, бар |
0,5 |
|
Тип выходного сигнала |
4-20мА |
|
Напряжение питания |
24VDC |
|
Температура окружающей среды, ºС |
-20…+80 |
|
Класс защиты |
IP65 |
|
Материал мембраны |
PTFE |
-
Термочехол
Эксплуатация ультразвукового измерителя уровня INNOLEVEL ECHO в условиях температуры окружающей среды ниже -20 ºС возможна при условии использования термочехла.Более подробная информация изложена в инструкции по эксплуатации.
Для получения файлов, необходимо заполнить форму
Ваша заявка успешно отправлена.
Загрузка 3D-моделей (файлов) запустится автоматически в ближайшее время.
- Инструкция_INNOLEVEL_ECHO (pdf)
- Паспорт_INNOLEVEL_ECHO (pdf)
- Опросный лист INNOLEVEL (pdf)
