Цилиндрические компактные мотор-редукторы INNORED серии MC
Цилиндрические мотор-редукторы для производств, где важны компактность и минимальный вес
Описание
- Описание
- Отличительные особенности
- Применение
- Краткие характеристики
- Документация
Цилиндрический компактный мотор-редуктор INNORED серии MC представляет собой надежное и эффективное решение для увеличения крутящего момента за счет снижения скорости вращения вала с низким уровнем шума и высоким КПД.
Благодаря своим компактным размерам, они находят применение в устройствах, где критично значение компактности и легкости.
- Эстетичный внешний вид
- Малые габаритные размеры (могут поставляться без клеммной коробки для уменьшения габарита)
- Низкий уровень шума, по сравнению с общепромышленным исполнением
- Широкий ряд передаточных чисел (передаточное число может быть увеличено в 10 раз с помощью дополнительной предступени)
- Высокий КПД
- Возможность регулировки оборотов

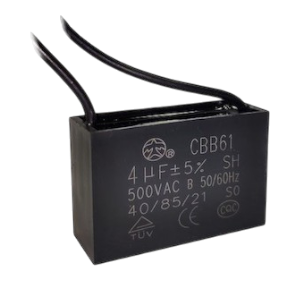

- Конденсатор в комплекте — может быть размещен внутри клеммной коробки и вне нее.
- Мешалки (сыроварка)
- Конвейеры
- Дозаторы
- Фасовочные автоматы
- Чеквейеры (проверка веса)
Краткие характеристики редукторов
|
Тип редуктора |
Модель |
Диаметр выходного вала |
Размер входного фланца |
Передаточные числа |
Номинальный выходной момент |
Размеры |
|
Цилиндрический |

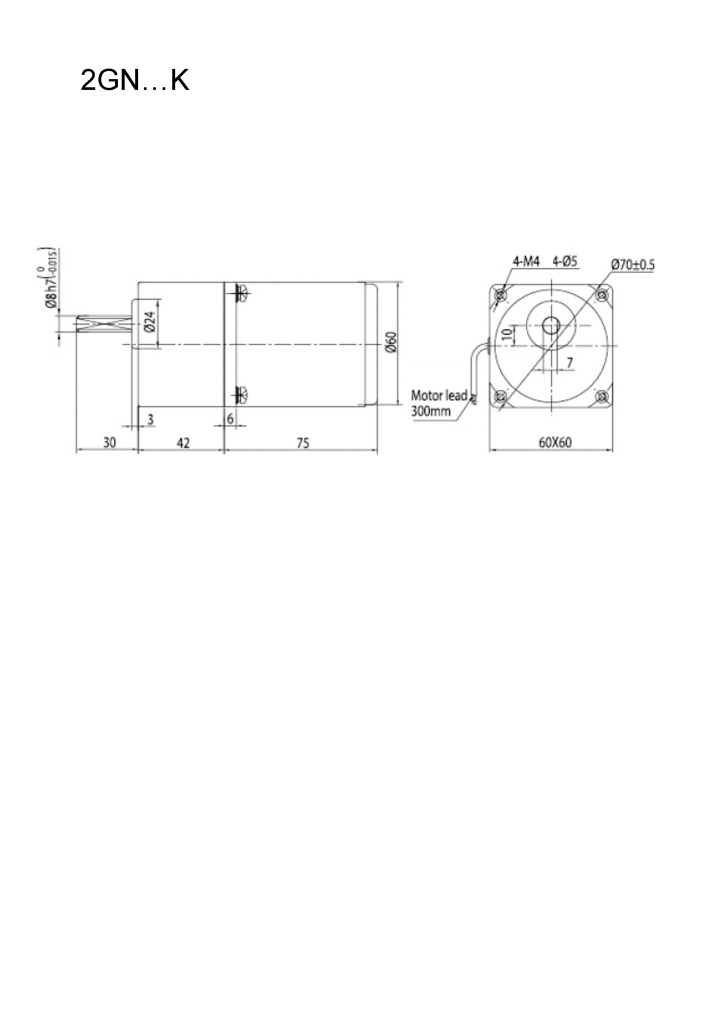

2GN…K |
8 мм |
60х60мм |
3…200 |
3 Нм |
|
|

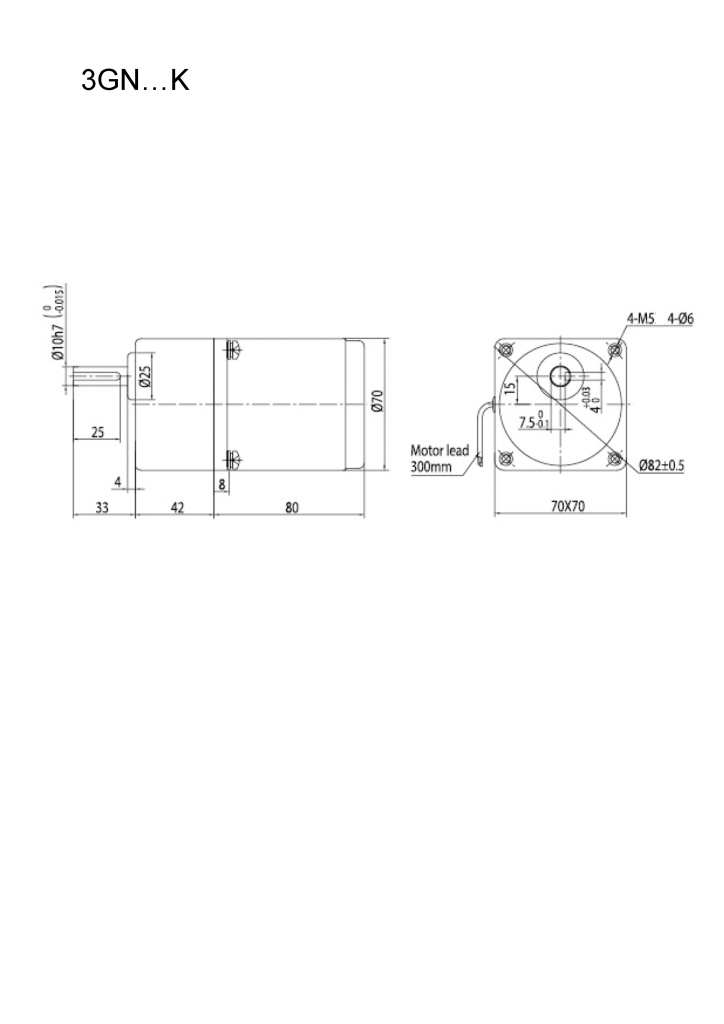

3GN…K |
10 мм |
70х70мм |
5 Нм |
|||
|

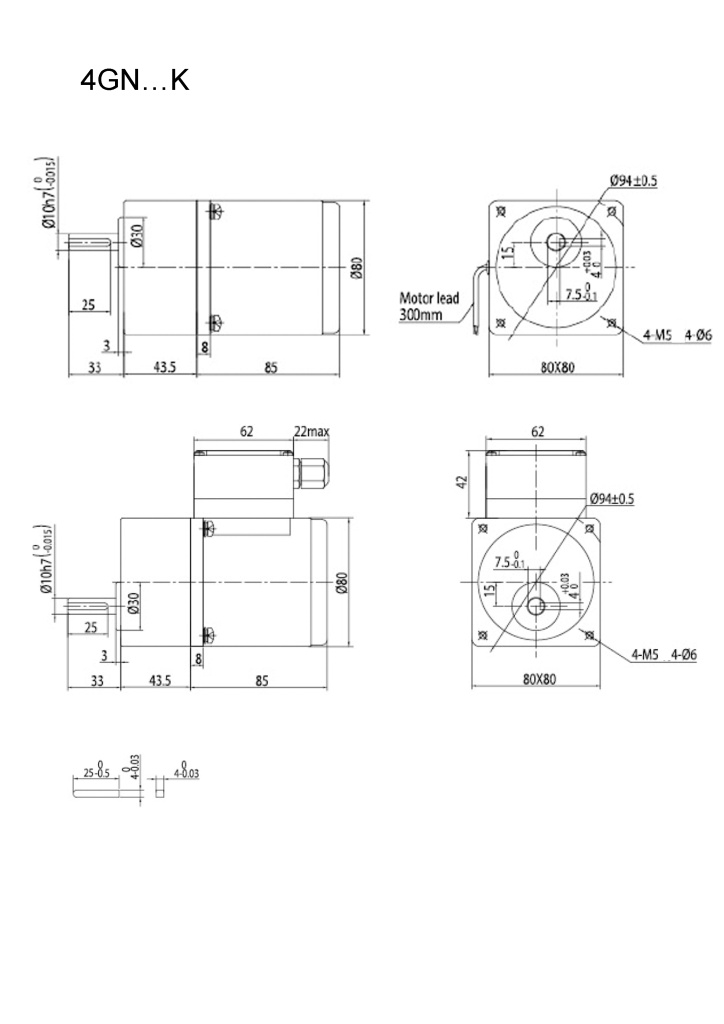

4GN…K |
10 мм |
80х80мм |
8 Нм |
|||
|

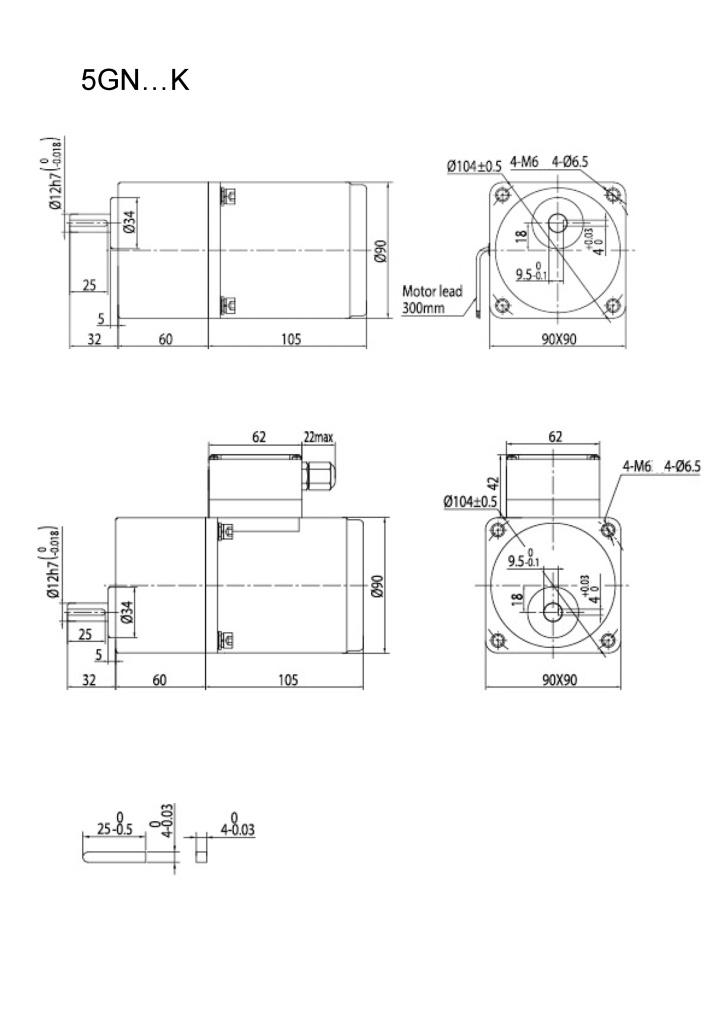

5GN…K |
12 мм |
90х90мм |
10 Нм |
|||
|
5GU…KB |
15 мм |
90х90мм |
20 Нм |
|||
|

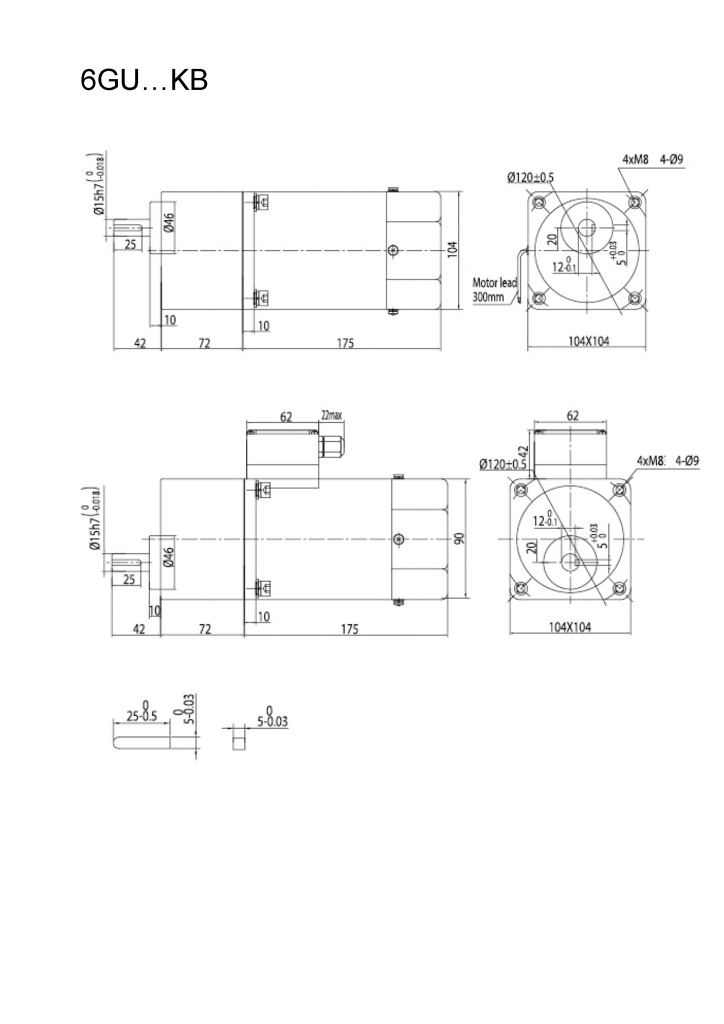

6GU…KB |
15 мм |
104х104мм |
40 Нм |
|||
|
7GU…KB |
22 мм |
120х120мм |
3…180 |
200 Нм |
||
|

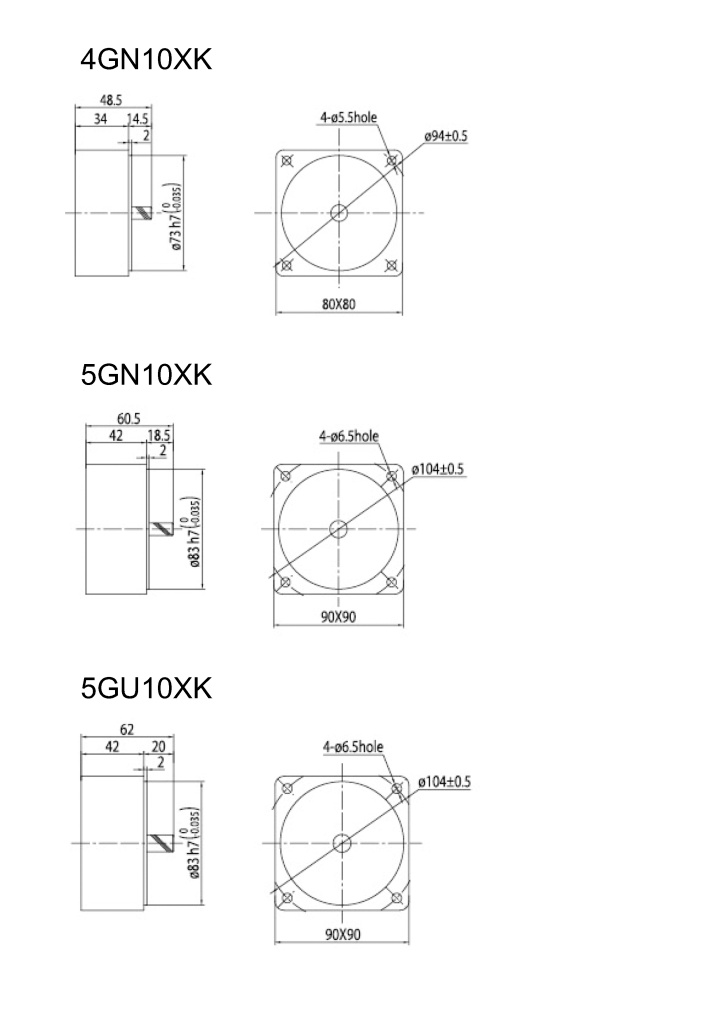

Цилиндрическая предступень |
4GN10XK |
вал-шестерня |
80х80мм |
10 |
8 Нм |
|
|
5GN10X |
90х90мм |
10 Нм |
||||
|
GU10X |
20 Нм |
Краткие характеристики электродвигателей
|
Модель |
Мощность |
Напряжение питания |
Номинальный ток |
Скорость |
Крутящий момент |
Размеры |
|

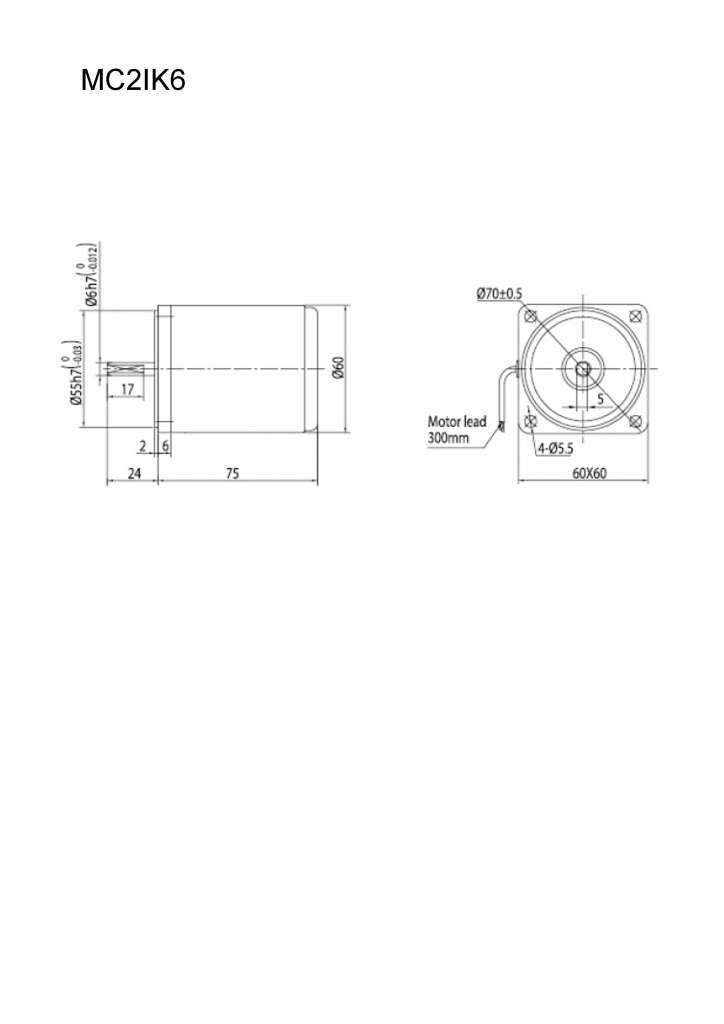

MC2IK6 |
6 Вт |
1 фаза 220В |
0,13А |
1200 об/мин |
0,04 Нм |
|
|

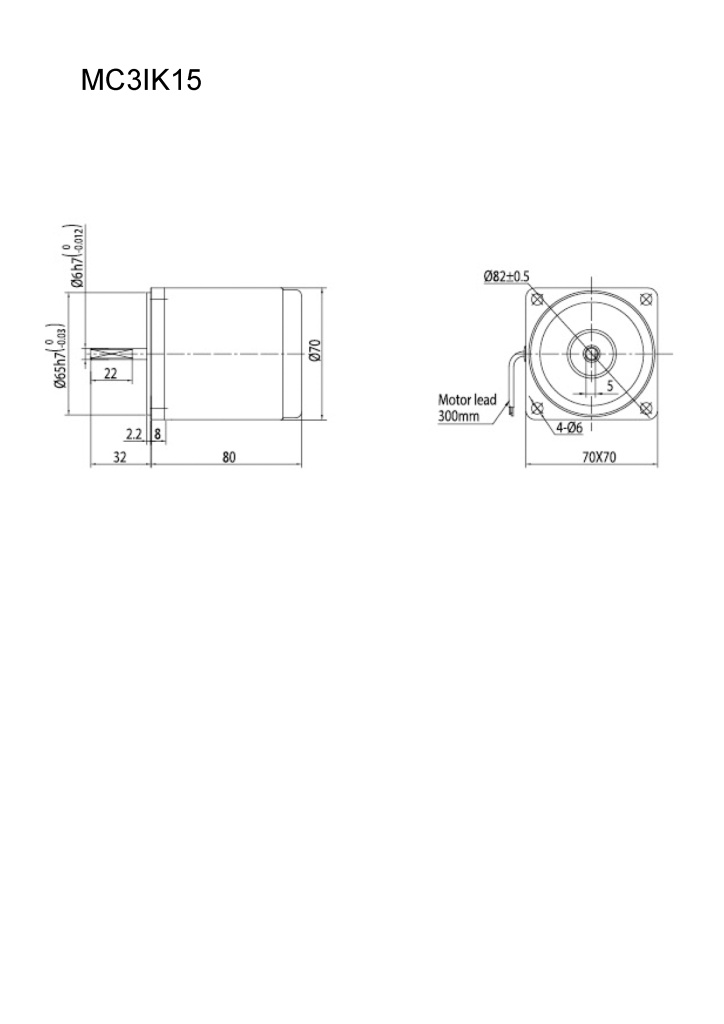

MC3IK15 |
15 Вт |
1 фаза 220В |
0,17А |
1250 об/мин |
0,13 Нм |
|
|

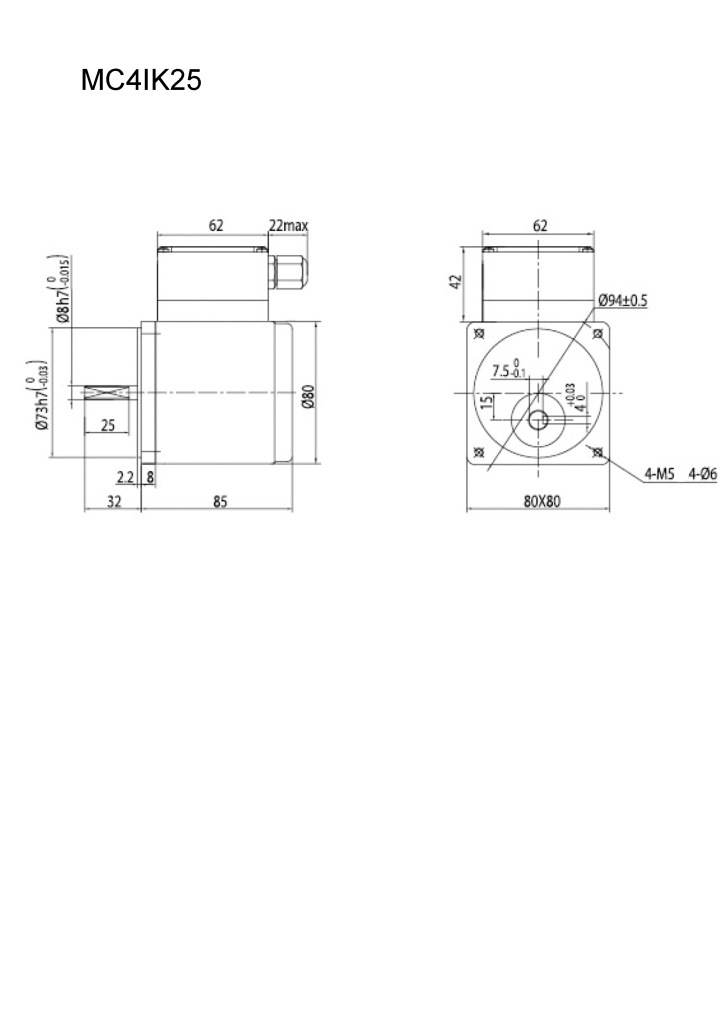

MC4IK25 |
25 Вт |
1 фаза 220В |
0,24А |
1250 об/мин |
0,18 Нм |
|
|
3 фазы 220/380В |
0,26А/0,15А |
1350 об/мин |
||||
|

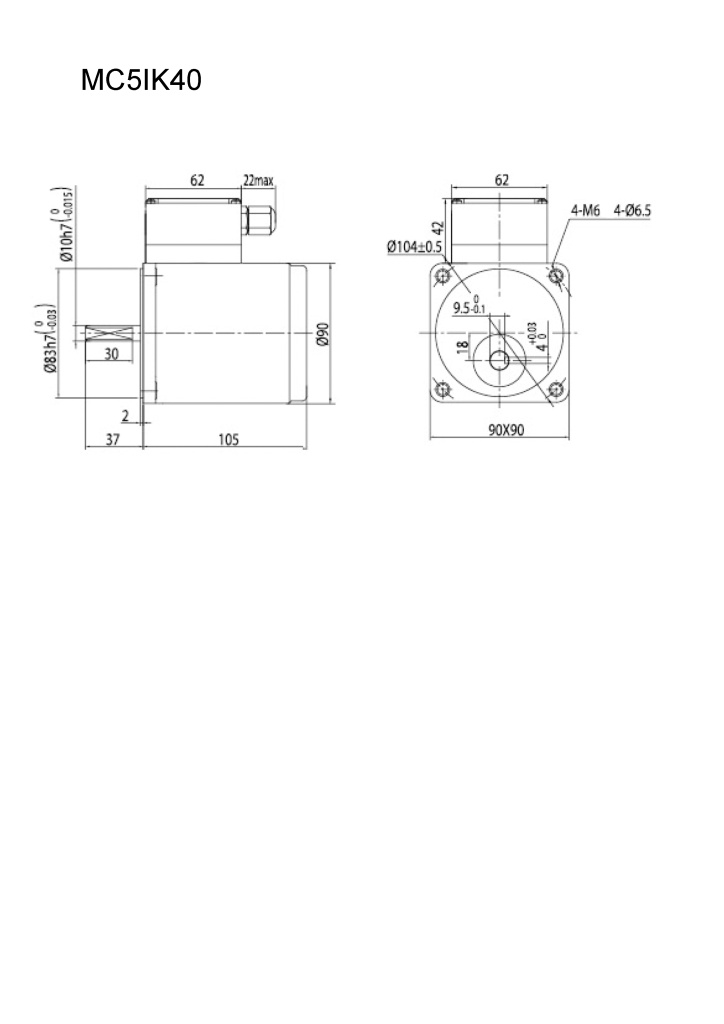

MC5IK40 |
40 Вт |
1 фаза 220В |
0,35А |
1350 об/мин |
0,29 Нм |
|
|
3 фазы 220/380В |
0,32А/0,18А |
1350 об/мин |
0,28 Нм |
|||
|

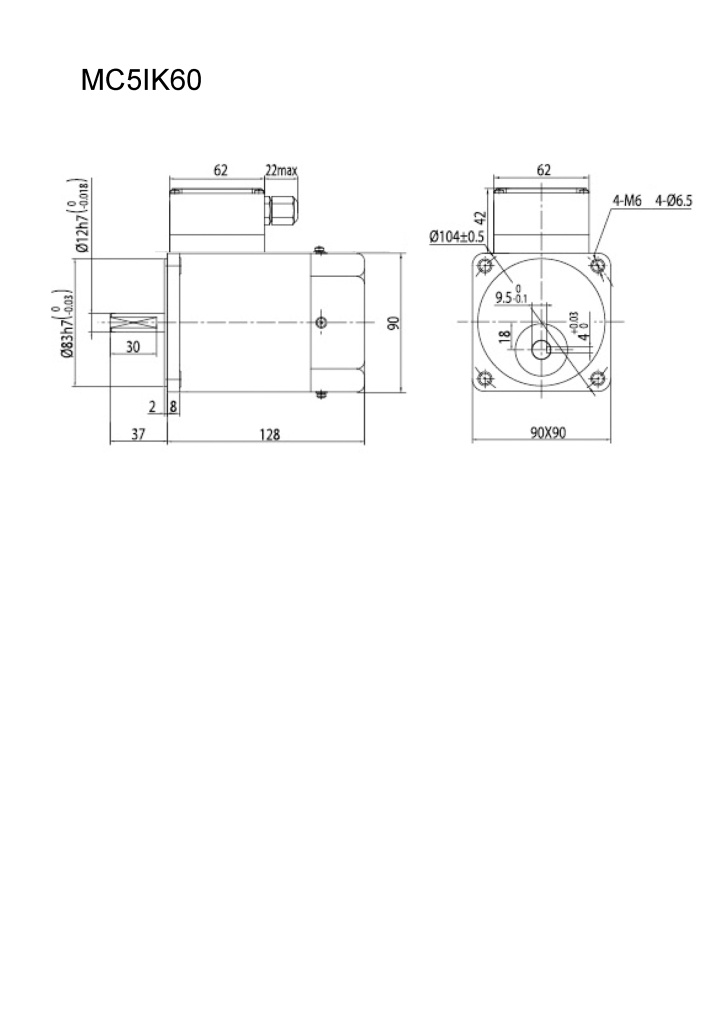

MC5IK60 |
60 Вт |
1 фаза 220В |
0,50А |
1350 об/мин |
0,42 Нм |
|
|
3 фазы 220/380В |
0,38А/0,22А |
1300 об/мин |
0,46 Нм |
|||
|

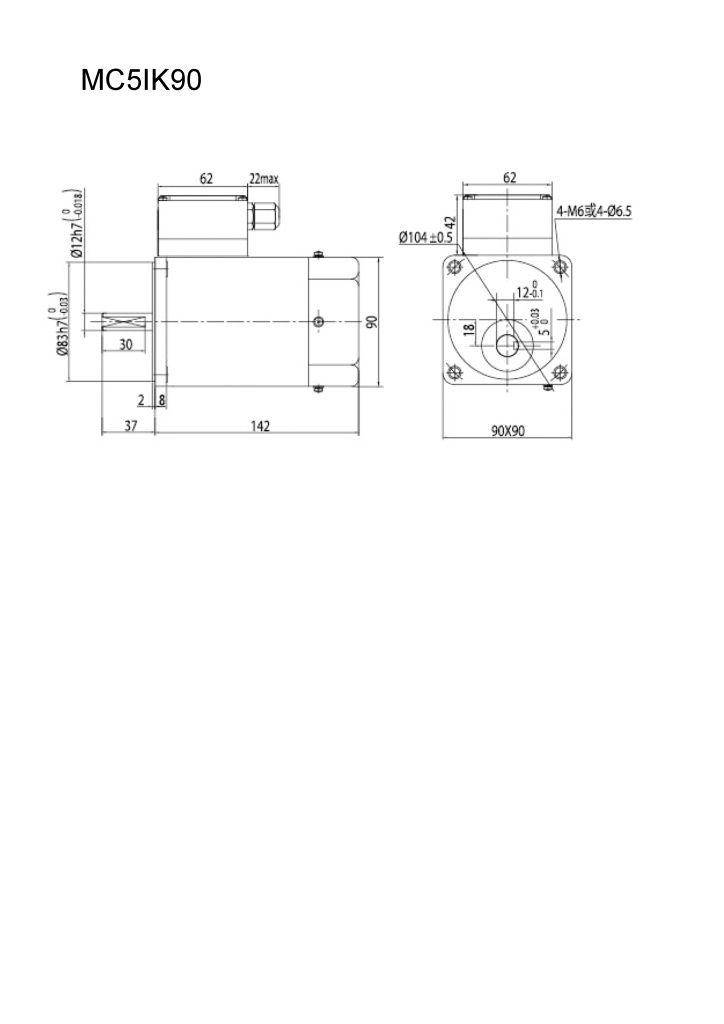

MC5IK90 |
90 Вт |
1 фаза 220В |
0,64А |
1350 об/мин |
0,64 Нм |
|
|
3 фазы 220/380В |
0,74А/0,42А |
1350 об/мин |
0,62 Нм |
|||
|

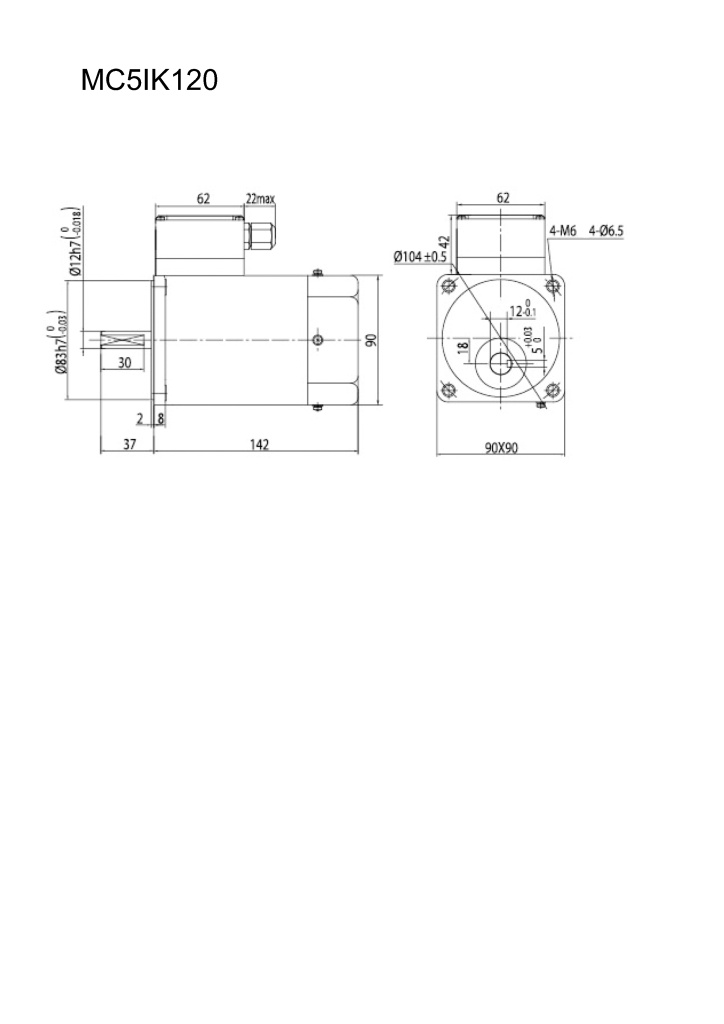

MC5IK120 |
120 Вт |
1 фаза 220В |
0,87А |
1350 об/мин |
0,87Нм |
|
|
3 фазы 220/380В |
0,81А/0,46А |
1350 об/мин |
||||
|

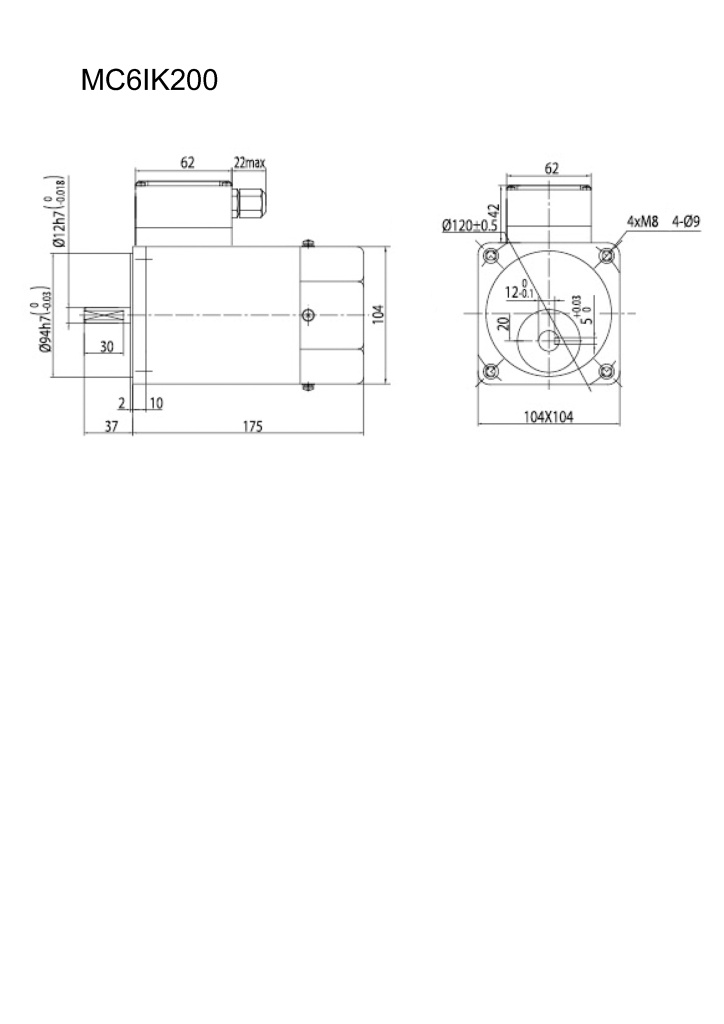

MC6IK200 |
200 Вт |
1 фаза 220В |
1,31А |
1350 об/мин |
1,28Нм |
|
|
3 фазы 220/380В |
1,17А/0,66А |
1350 об/мин |
1,55Нм |
|||
|

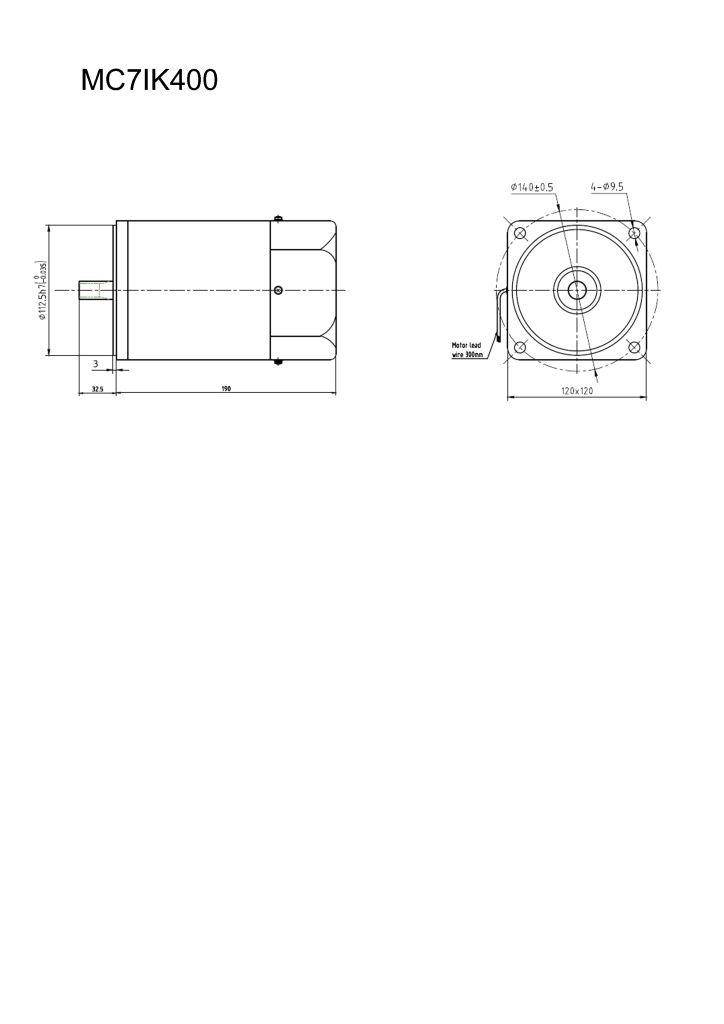

MC7IK400 |
400 Вт |
3 фазы 220/380В |
2,2А/1,2А |
1350 об/мин |
2,7Нм |
