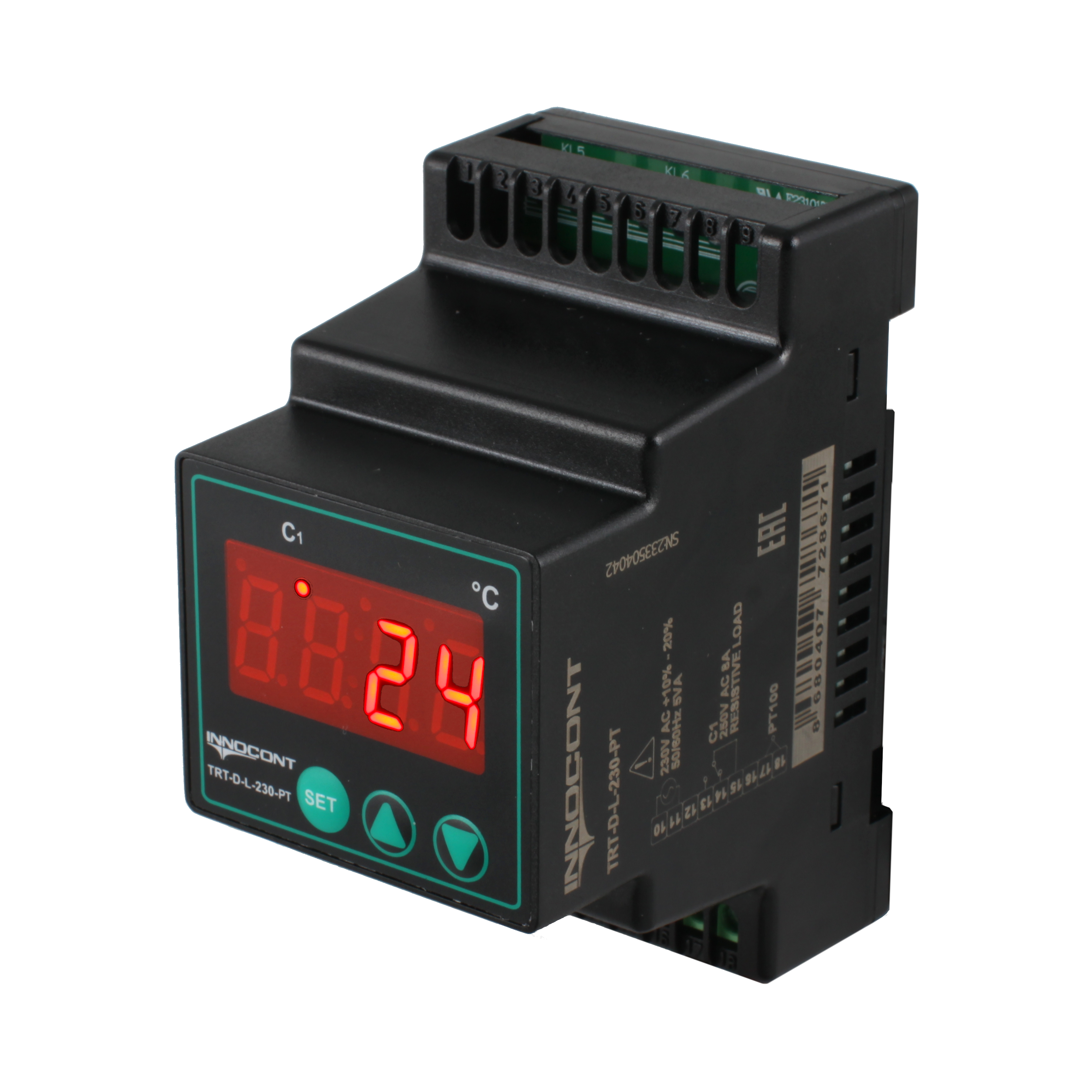

Температурный контроллер INNOCONT серии TRT-D-L-230-PT
Описание
- Описание
- Принцип работы
- Отличительные особенности
- Электрические характеристики
- Общие характеристики
- Диапазоны температуры
- Размеры
- Документация
Температурные контроллеры INNOCONT серии TRT-D-L-230-PT - специализированные устройства, используемые для автоматического регулирования температуры в промышленных установках, посредством анализа отклонений температуры от заданного значения и формирования управляющих сигналов для нагревательных или охлаждающих элементов.
INNOCONT серии TRT-D-L-230-PT– контролирует процессы, в которых требуется подержание уровня температуры. Принимая данные о фактической температуре от подключенного датчика, процессор термоконтроллера сравнивает измеренную температуру с заданным значением, которое установлено. На основе разницы контроллер вычисляет, какую команду подать на исполнительное устройство: нагревательные или охлаждающие элементы.
-
Размер 54х94 мм.
-
Установка в электрошкаф на DIN-рейку.
-
Тип регулирования: ВКЛ/ВЫКЛ, П-, ПИ-, ПД-, ПИД-
-
Работа с датчиком температуры Pt100.
-
Выход реле SPDT.
-
Выбор режима нагрева или охлаждения.
|
Напряжение питания |
220 В перем. тока ± 10%, 50-60 Гц |
|
Потребляемая мощность |
Макс. 5 ВА |
|
Подключение |
Клеммная колодка, сечение проводов: питание - 2,5 мм²; вых. сигнал -1,5 мм² |
|
Статус управляющего выхода |
Светодиод С1 горит, когда на управляющий выход активен |
|
Выход реле |
NO+NC, 250 В перем. тока, 8 А (для резистивной нагрузки) |
|
Ресурс выхода |
250 В перем. тока, 8 А (для резистивной нагрузки) 300.000 циклов срабатываний |
|
Дисплей |
LED красный, 4 цифры, высота 12 мм,7 сегментов |
|
Тип регулирования |
ВКЛ/ВЫКЛ, П-, ПИ-, ПД-, ПИД-регулирования |
|
Период измерения |
100 мс |
|
Пропорциональный диапазон |
Настраиваемый 0...100%. Если равен 0,0%, выбран режим ВКЛ/ВЫКЛ |
|
Цикл регулирования |
0...250 сек |
|
Гистерезис |
1...50°C |
|
Температура окруж. среды |
0...50 ºC / -25...70 ºC (хранение) |
|
Макс. относительная влажность |
80% при темп. ≤ 31°C |
|
Степень защиты |
Лицевая панель: IP54; корпус: IP20 |
|
Тип корпуса |
Подходит для скрытого монтажа на панели в соответствии с DIN 43 700 |
|
Размеры |
54х94х68 мм. |
|
Масса |
Прибл. 190 г. |
|
Материал |
Негорючий пластик (самозатухающий) |
|
Тип датчика температуры |
Диапазон темп. (°C) |
Диапазон темп. (°F) |
Точность |
|
Pt100 с десятичным значением |
-99.9...300.0 |
-99.9...543.0 |
±0,5%(осн. диап.)±1 цифра |
|
Pt100 с целым значением |
-200...600.0 |
-328...1112 |
±0,5%(осн. диап.)±1 цифра |
- Инструкция_TRT-D-L-230-PT (pdf)
- Паспорт_TRT-D-L-230-PT (pdf)
