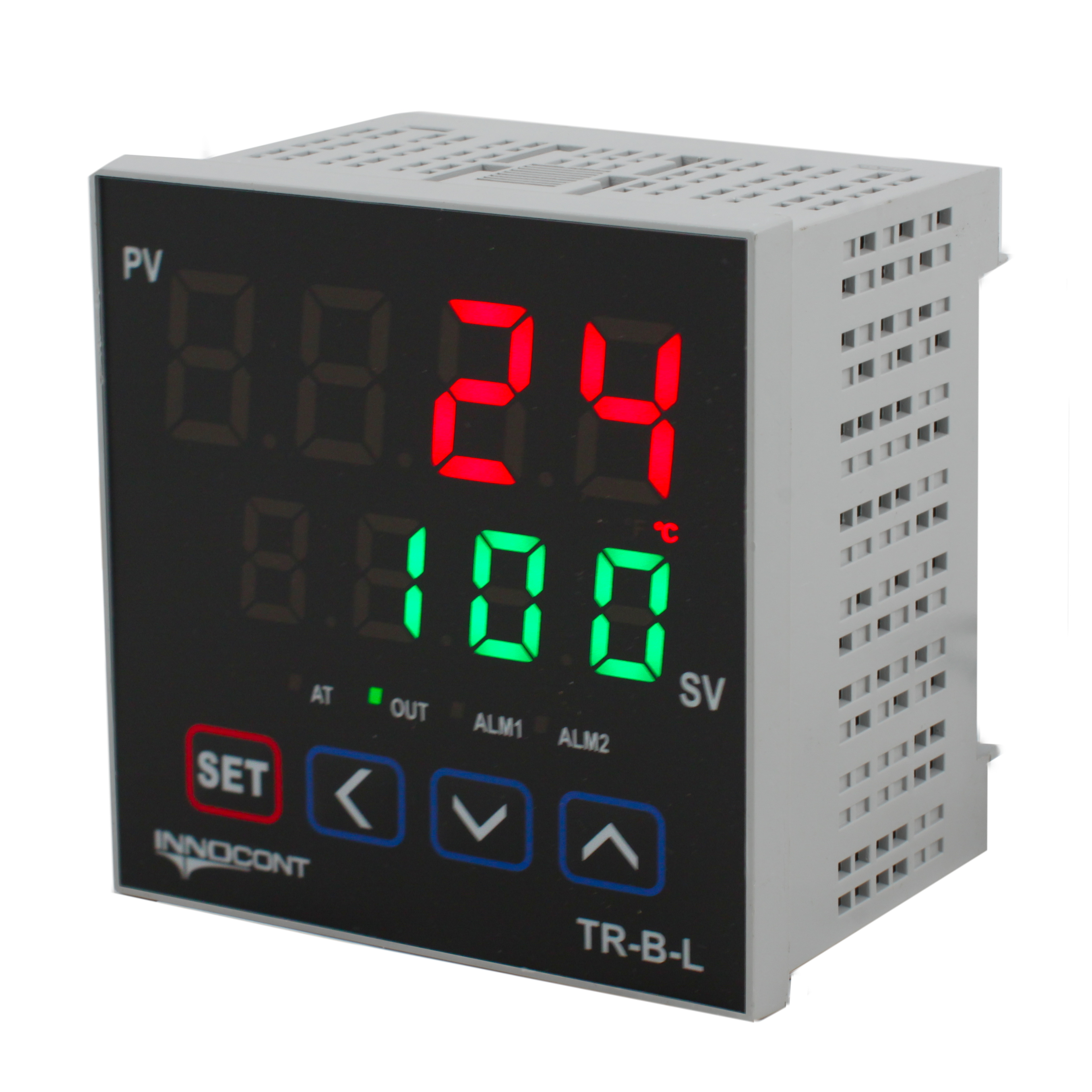

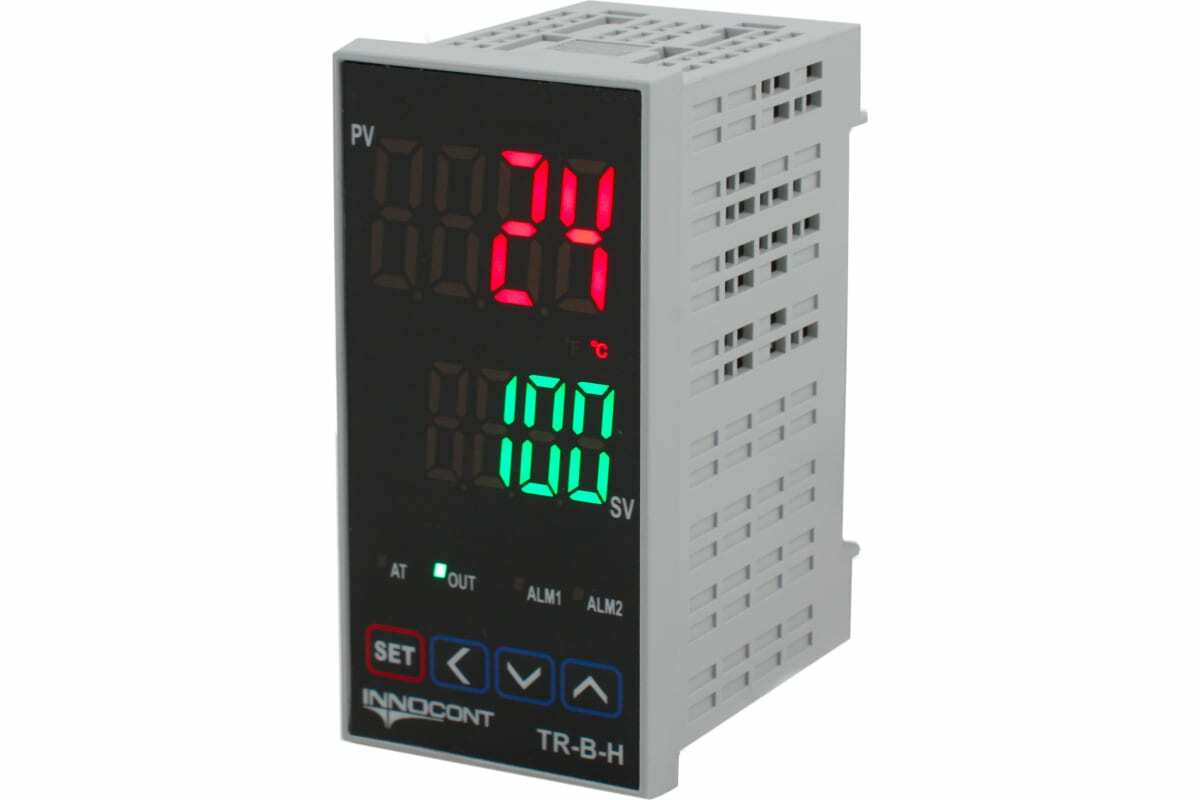

Температурный контроллер INNOCONT серий TR-B и TR-C

Модель

TR-*-S

TR-*-M

TR-*-H

TR-*-L

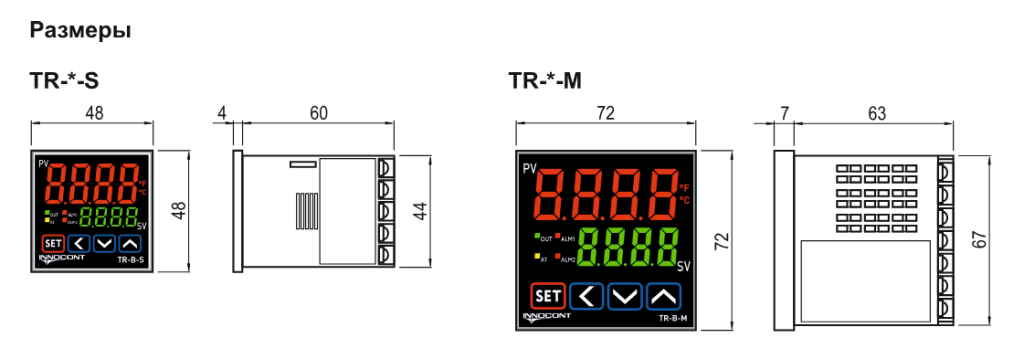

Размер

Тек. знач. (PV)

7,0х15,0 мм

9,5х20,0 мм

7,0х14,6 мм

11,0х22,0 мм

Установка (SV)

5,0х9,5 мм

7,5х15,0 мм

6,0х12,0 мм

7,0х14,0 мм

Масса

прибл. 120 г

прибл. 200 г

прибл. 185 г

прибл. 250 г

Напряжение питания

110...220 В переменного тока, 50-60 Гц

Потребляемая мощность

Макс. 5 ВА

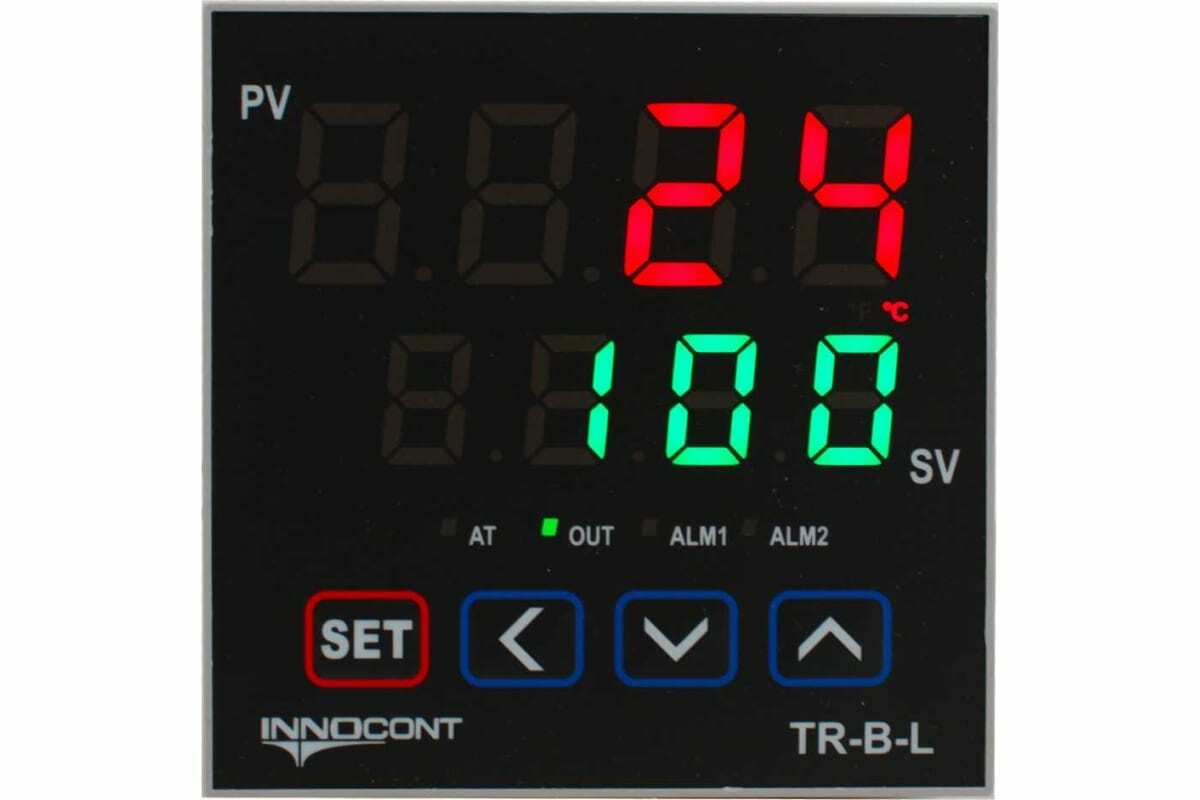

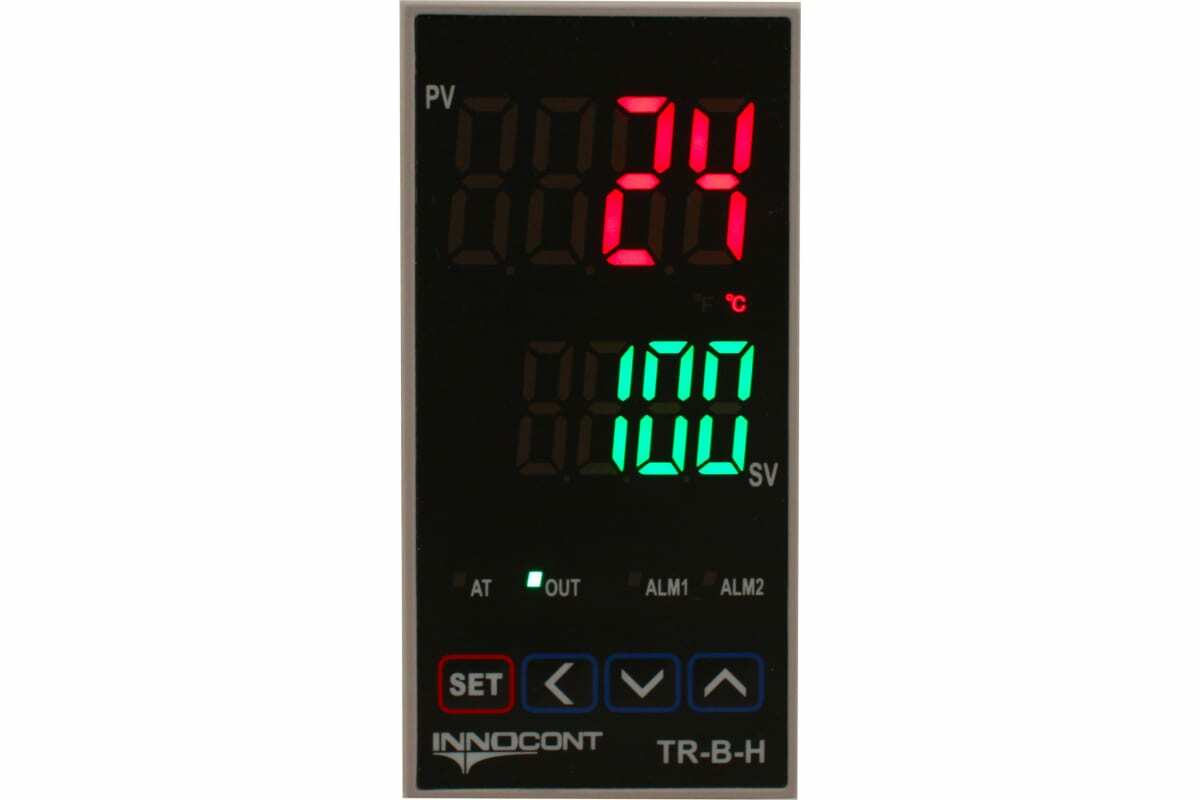

Тип дисплея

7-сегментный светодиодный (текущее значение (PV) - красный, установка (SV) - зеленый)

Вход

Термосопротивление

DPt100Ω (100 Ом), Cu50Ω (50 Ом) (допустимое сопротивление линии - макс. 5 Ом на провод)

Термопара

K(CA), J(IC), L(IC), T(CC), R(PR), S(PR)

Точность индикации*¹

RTD

При комнатной температуре (23°C ±5°C): (текущее значение PV ±0,5% или ±1°C, выбрать большее значение) град. ±1 знак. Вне диапазона комнатной температуры: (текущее значение PV ±0,5% или ±2°C, выбрать большее значение) град.±1 знак

TC

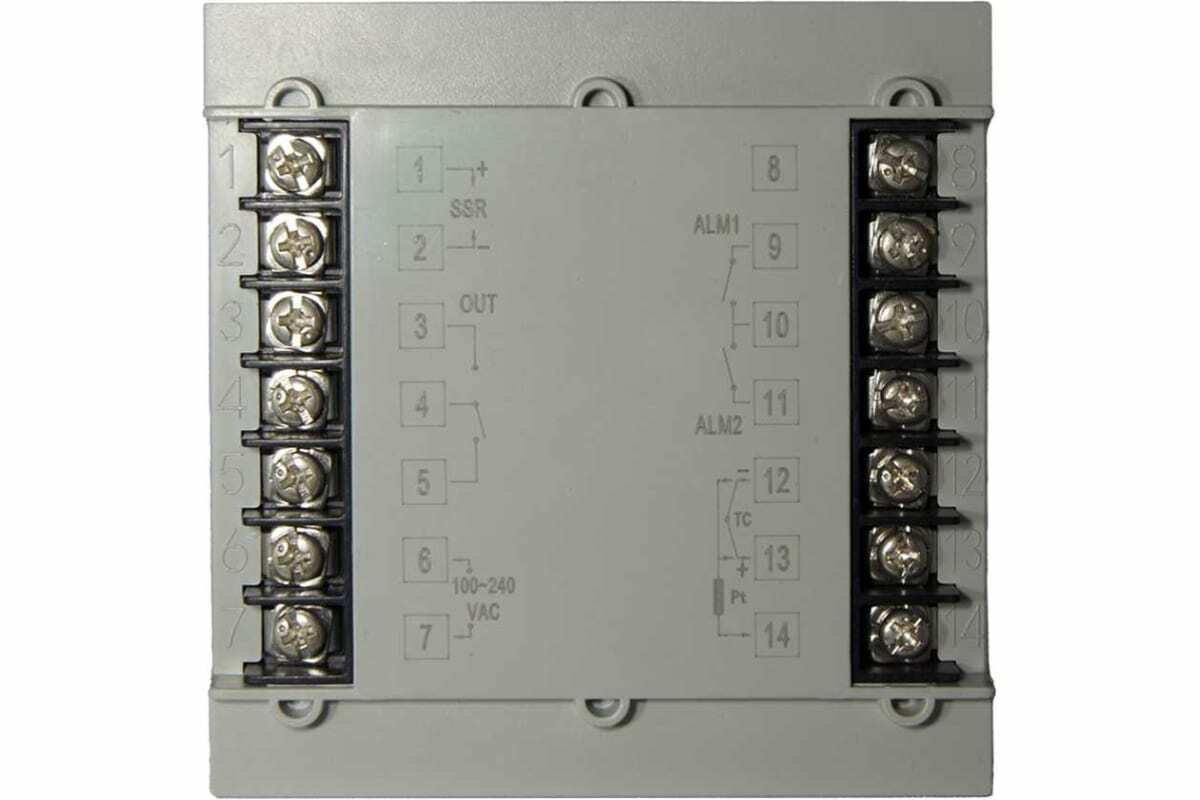

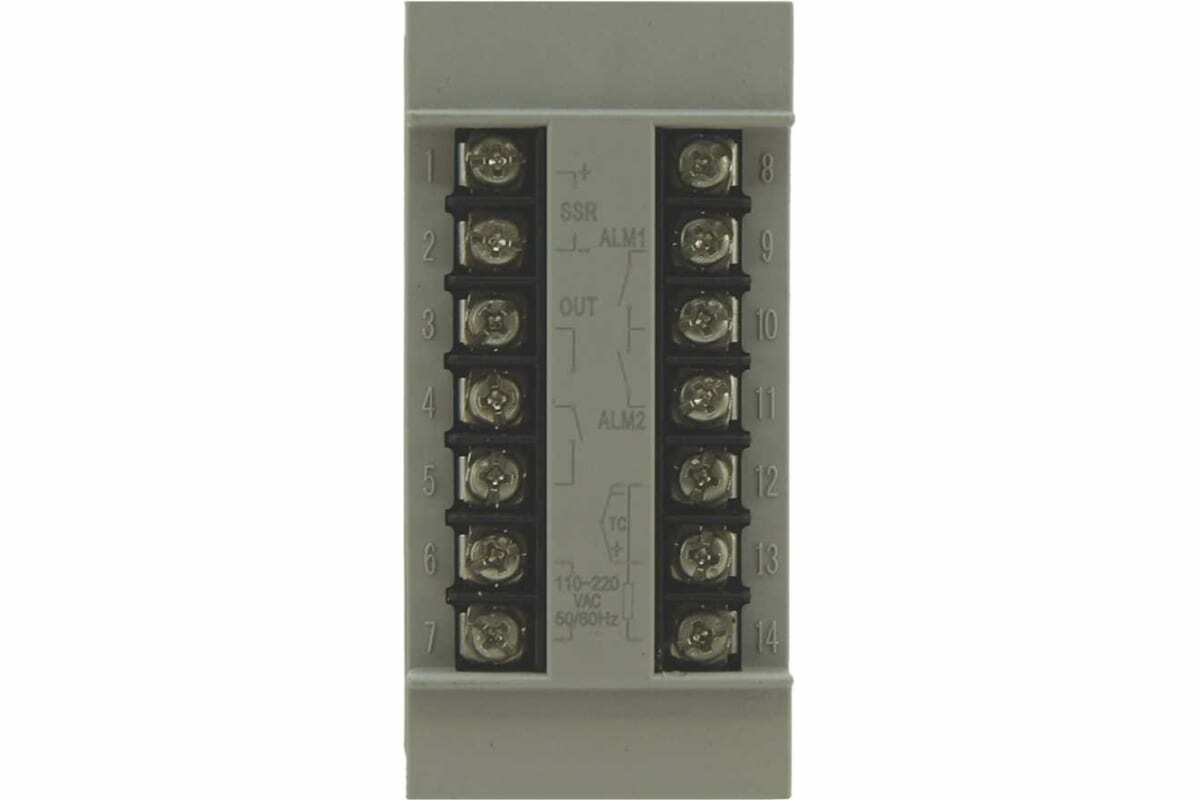

Выход управления

Релейный

220 В переменного тока, 3 А

SSR

12 В постоянного тока ± 2 В, макс. 20 мА

Аналоговый

4...20 мА (сопротивление нагрузки макс. 500 Ом)

Выход сигнализации

Реле: 220 В переменного тока, 1 А

Тип регулирования

ВКЛ/ВЫКЛ, П-, ПИ-, ПД-, ПИД-регулирования

Гистерезис

1...100°C или 0,1...50,0°C

Диапазон пропорционального регулирования (П)

0,1...999,9 °C

Интегральная составляющая (И)

0...999,9 сек

Дифференциальная составляющая (Д)

0...999,9 сек

Время регулирования (Т)

0,5...120,0 сек

Ручной сброс

0,0...100,0 %

Период измерения

100 мс

Диэлектрическая прочность

2000 В перем. тока в течение 1 мин. (между входной клеммой и

клеммой питания)

Виброустойчивость

Амплитуда 0,75 мм при частоте 5-55 Гц по каждой из осей X, Y, Z в течение 2 часов

Срок службы реле

Выход управления

Мех. часть: мин. 5 000 000 срабатываний. Электрич. часть: мин.

200 000 срабатываний (220 В перем. тока, 3 А)

Выход сигнализации

Мех. часть: мин. 5 000 000 срабатываний. Электрич. часть: мин.

200 000 срабатываний (220 В перем. тока, 1 А)

Сопротивление изоляции

Мин. 100 МОм (при 500 В пост. тока по мегомметру)

Помехоустойчивость

Шум прямоугольной формы (ширина импульса 1 мкс) от имитатора шума, ± 2 кВ фазы R и S

Хранение данных в памяти

Приблиз. 10 лет (при использовании энергонезависимой полупроводниковой памяти)

Условия хранения и эксплуатации

Температура окруж. среды

10...50°C; хранение: -20...60°C

Влажность

35...85% относительной влажности; хранение: 35...85% относительной влажности
