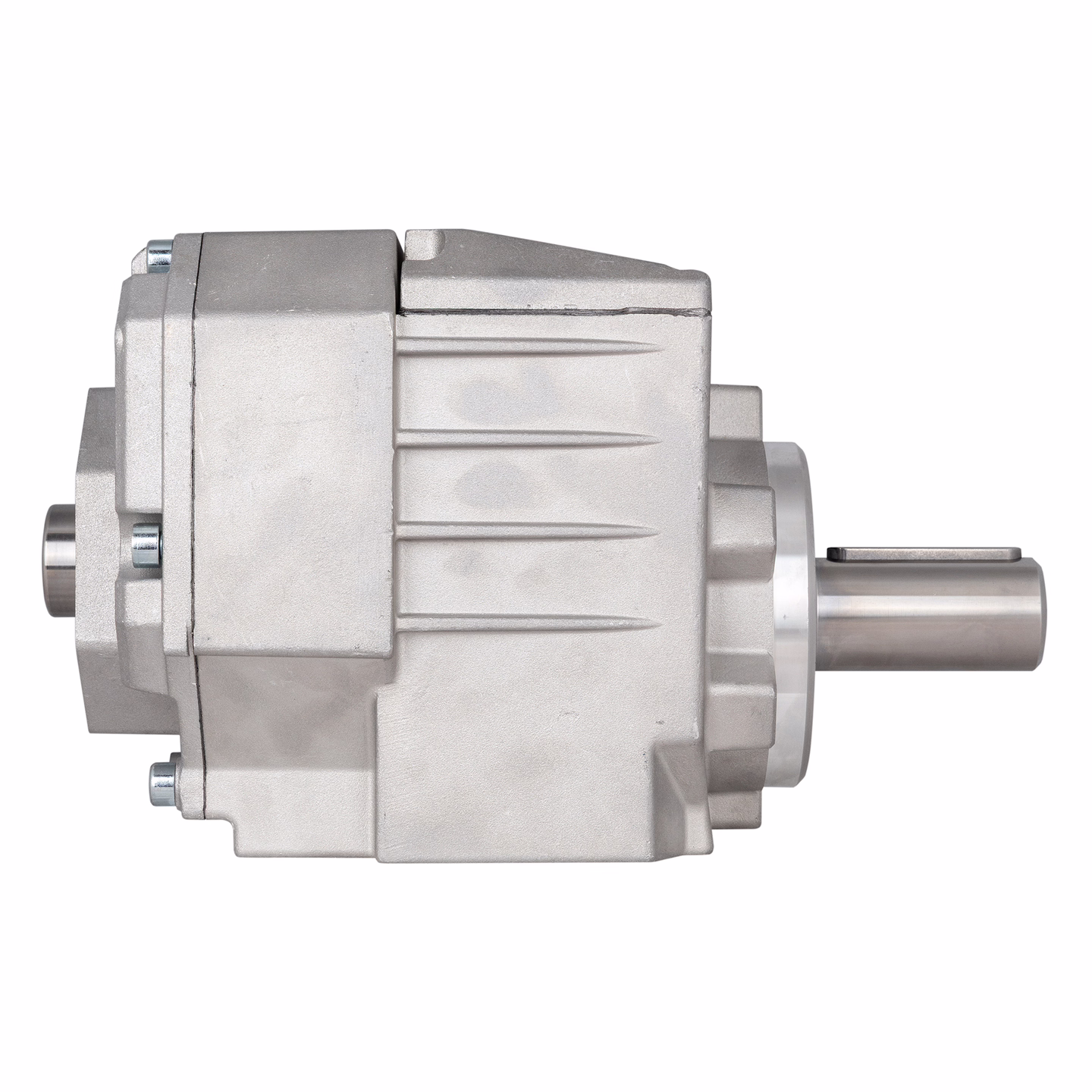

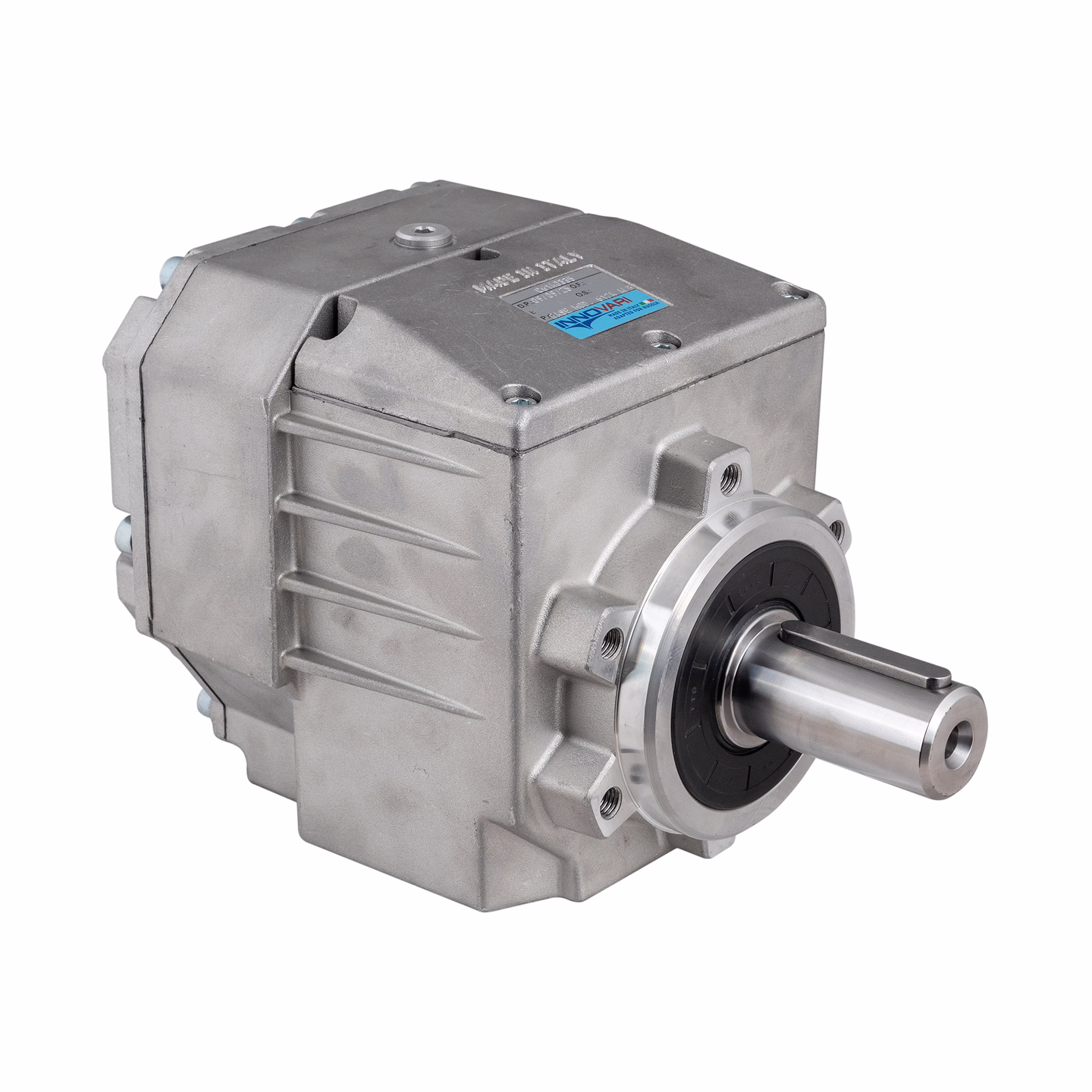

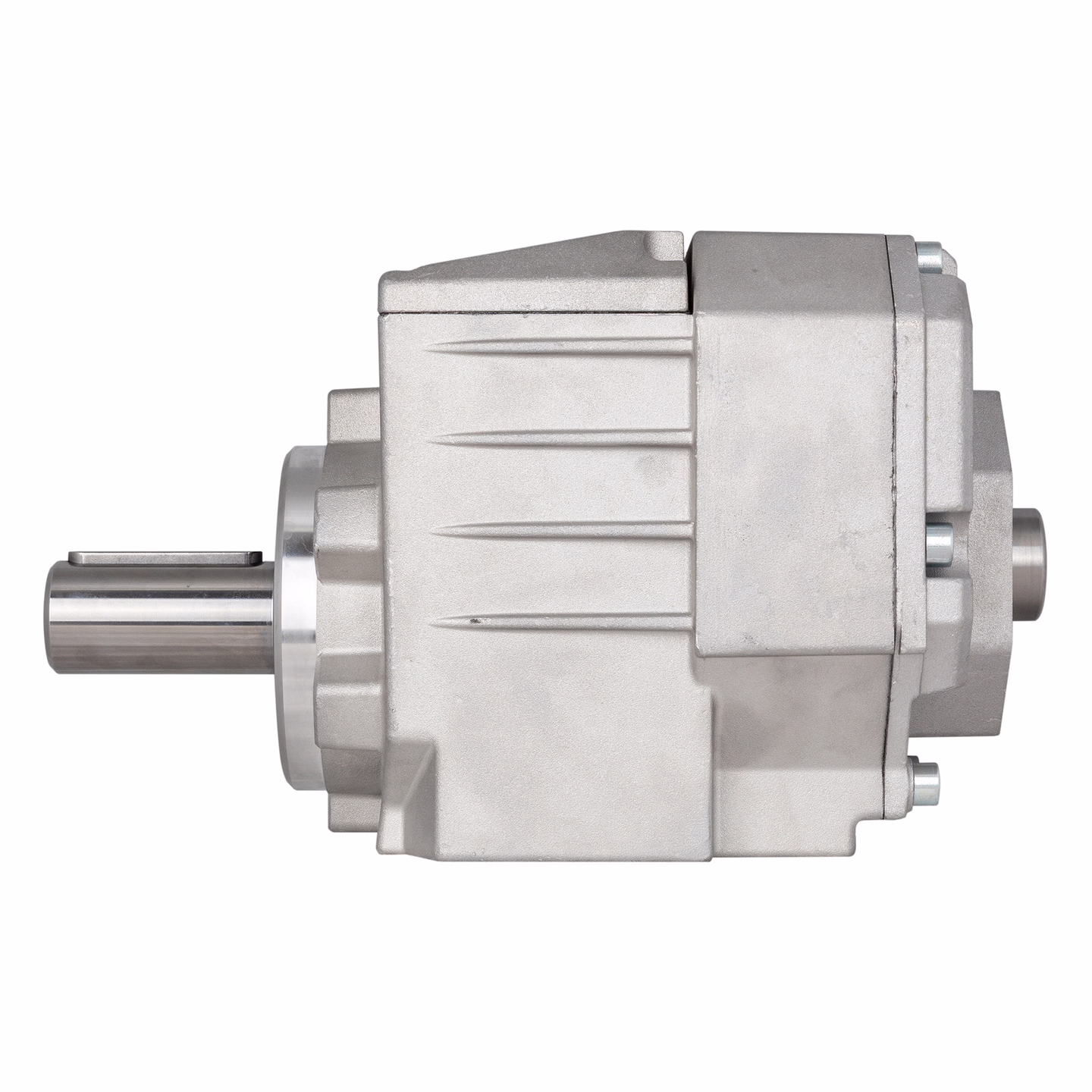

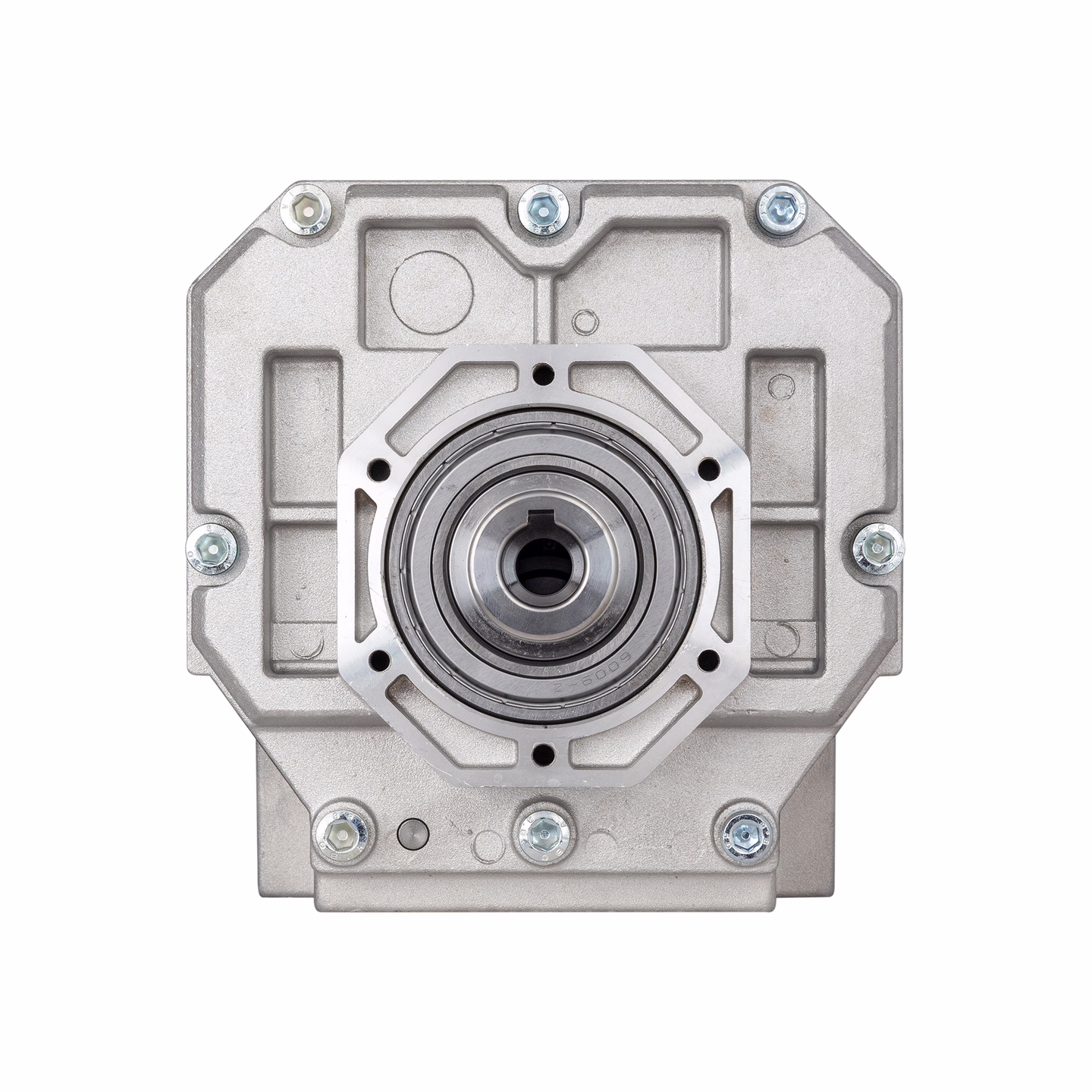

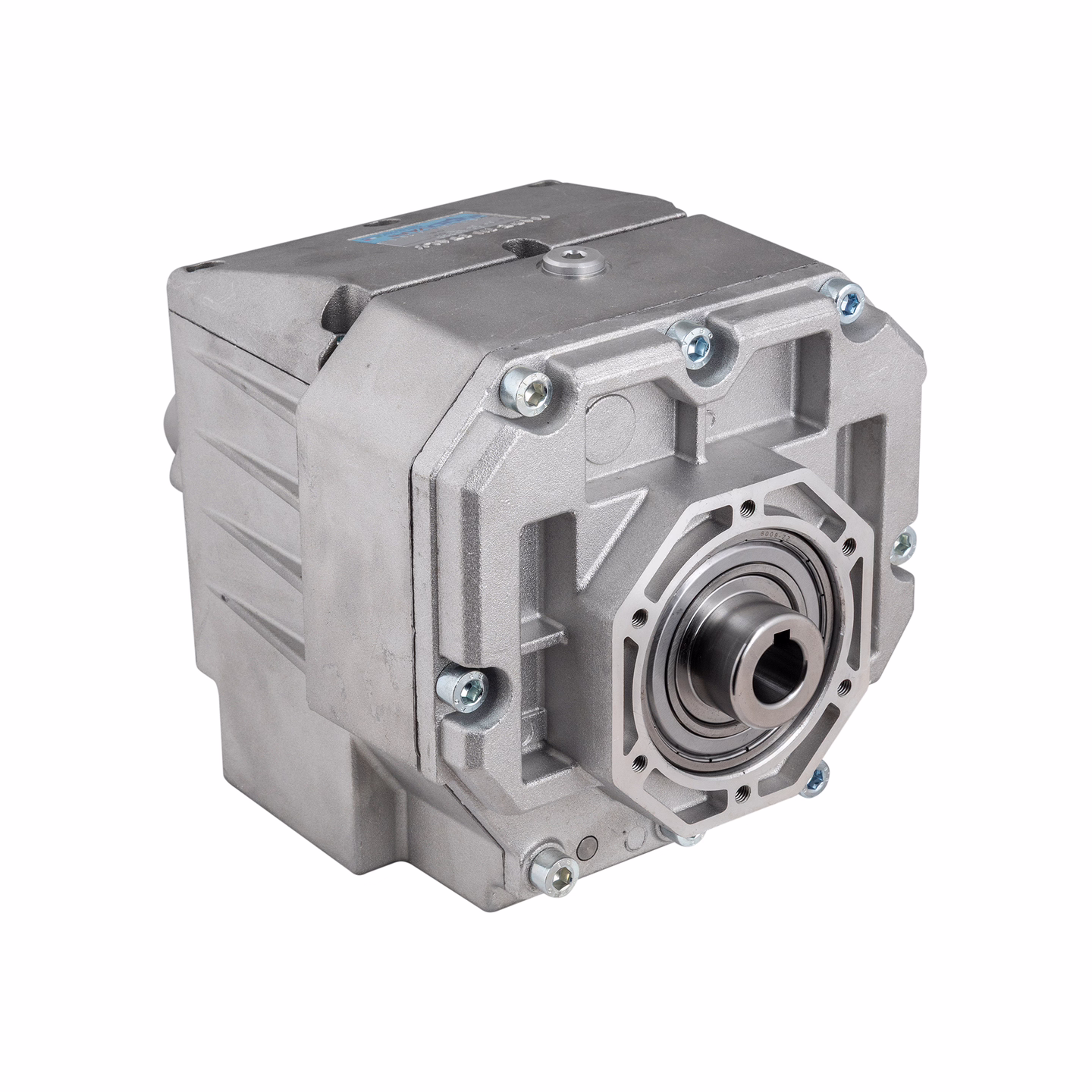

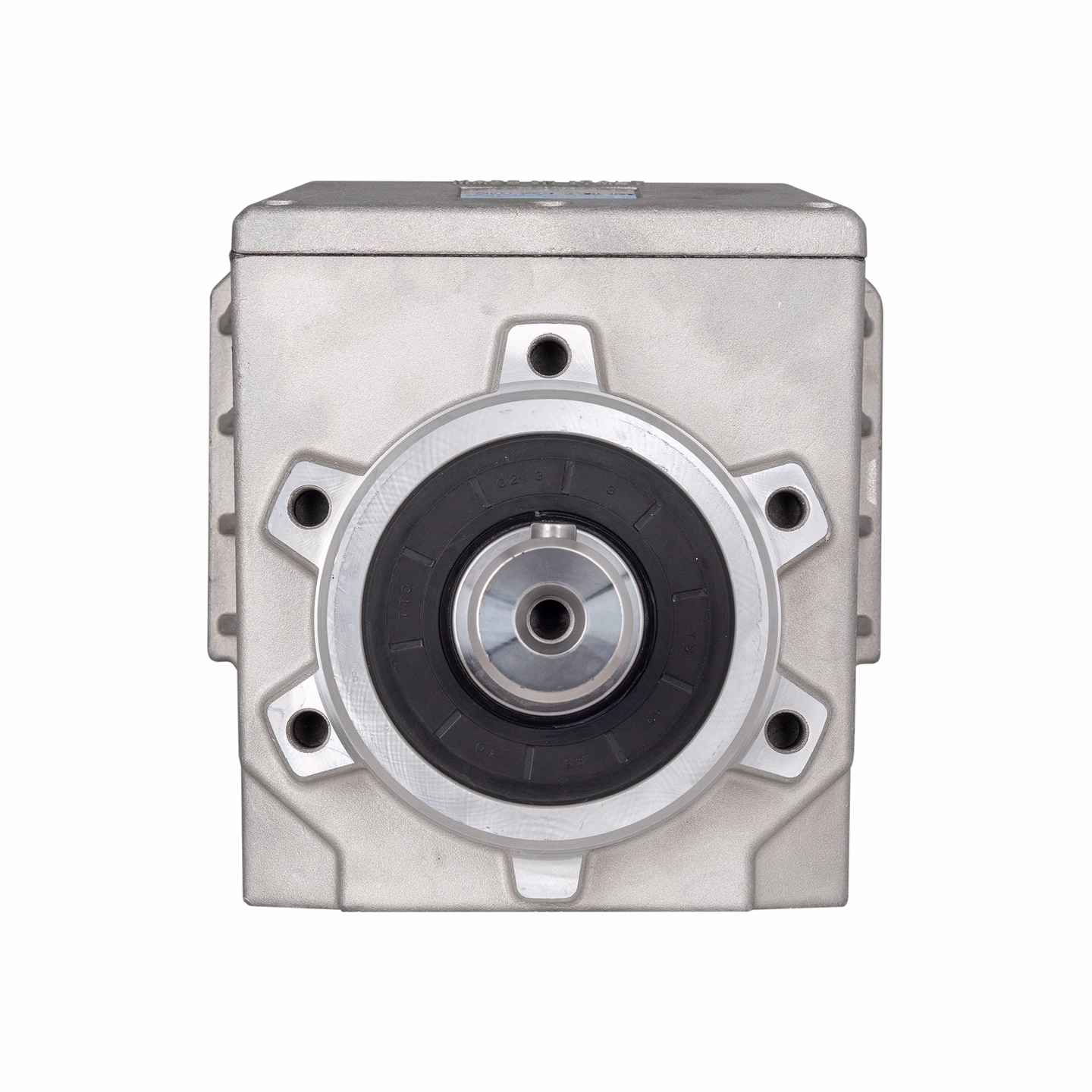

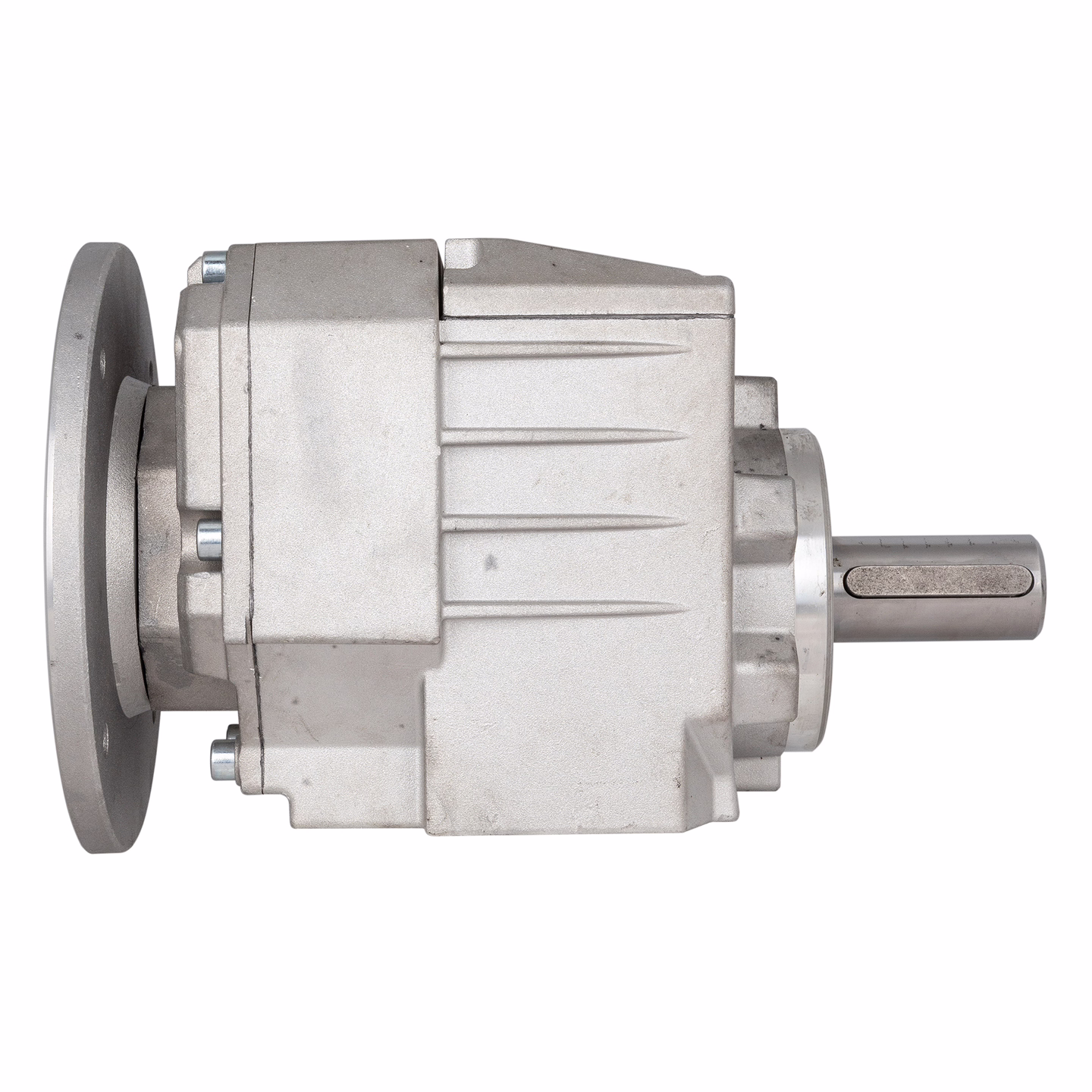

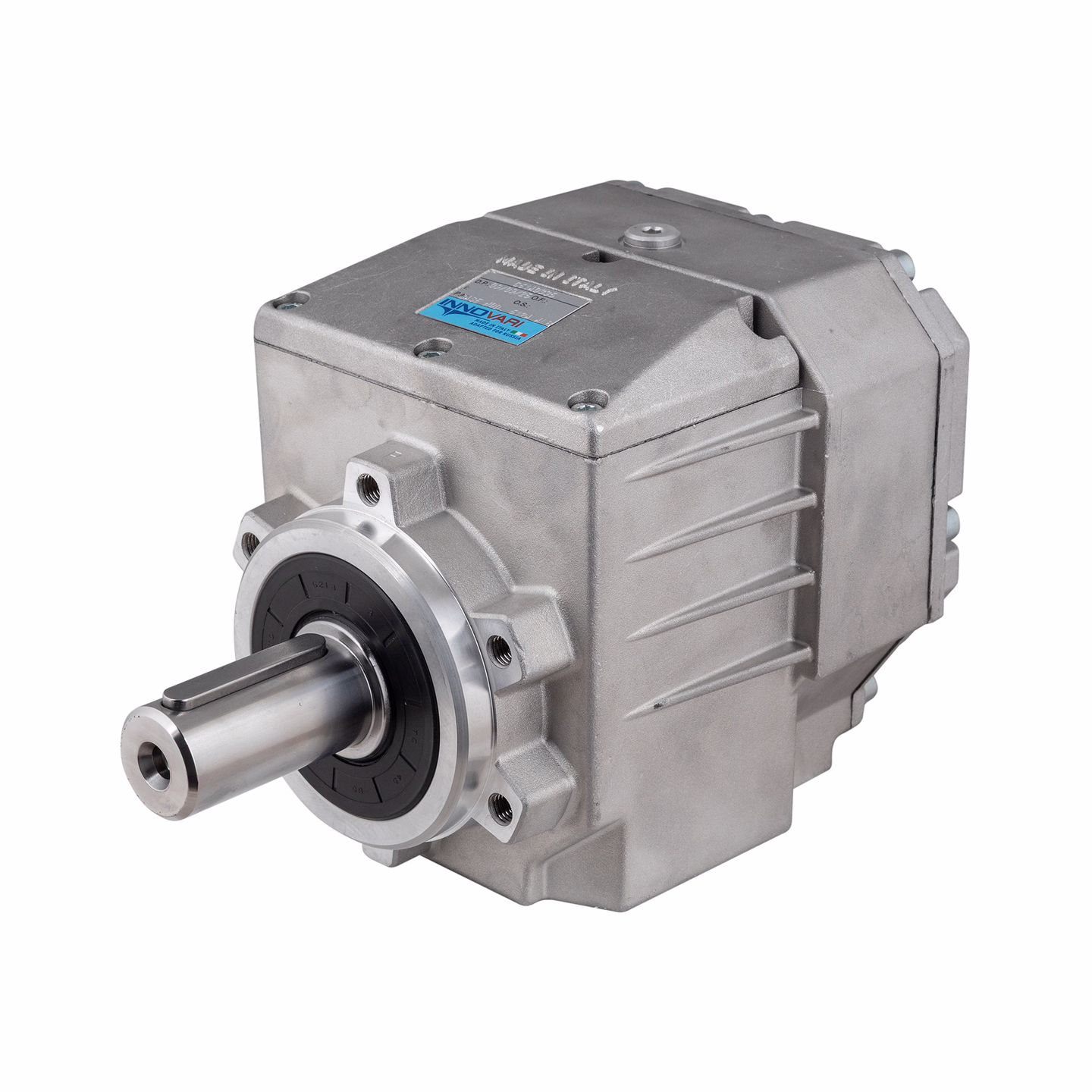

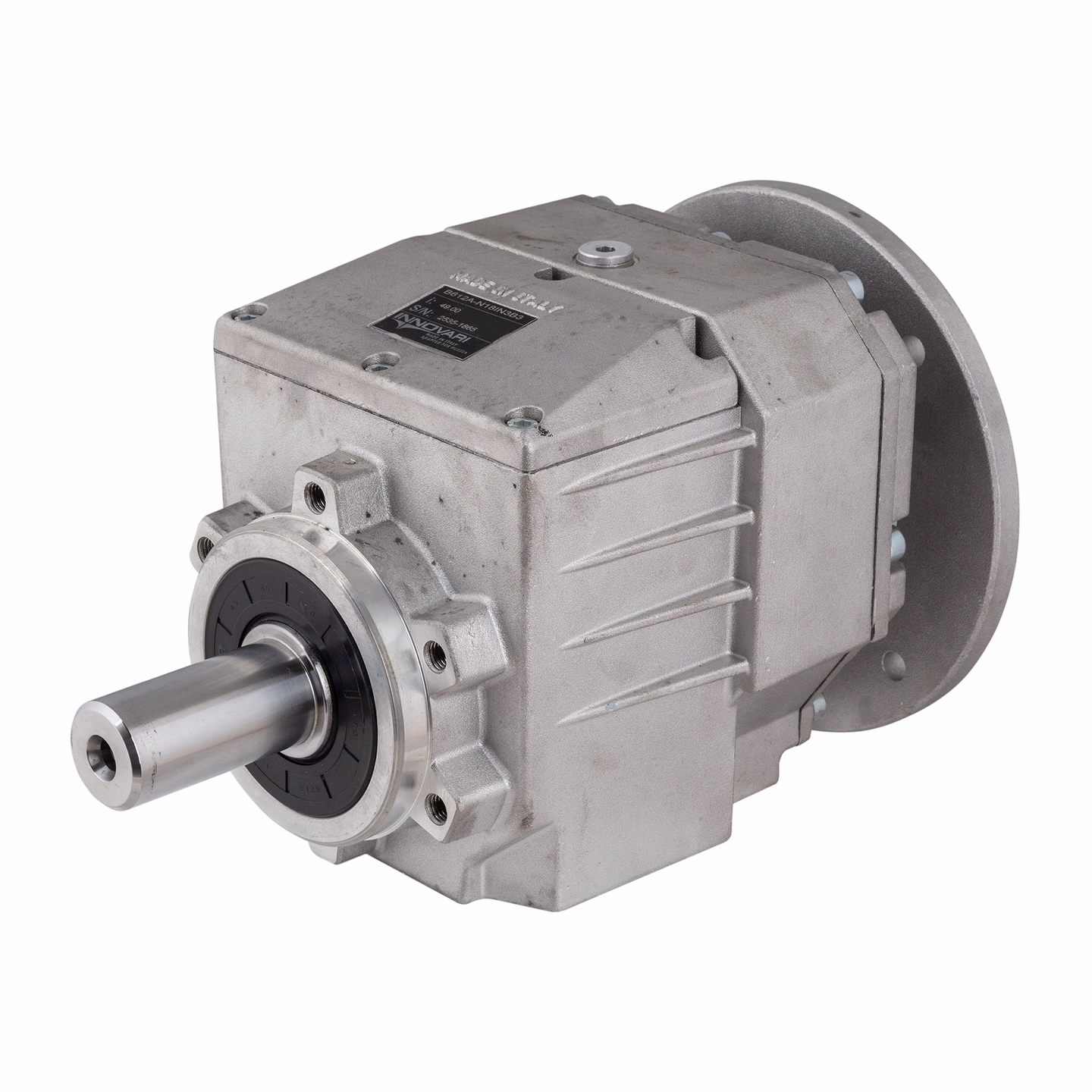

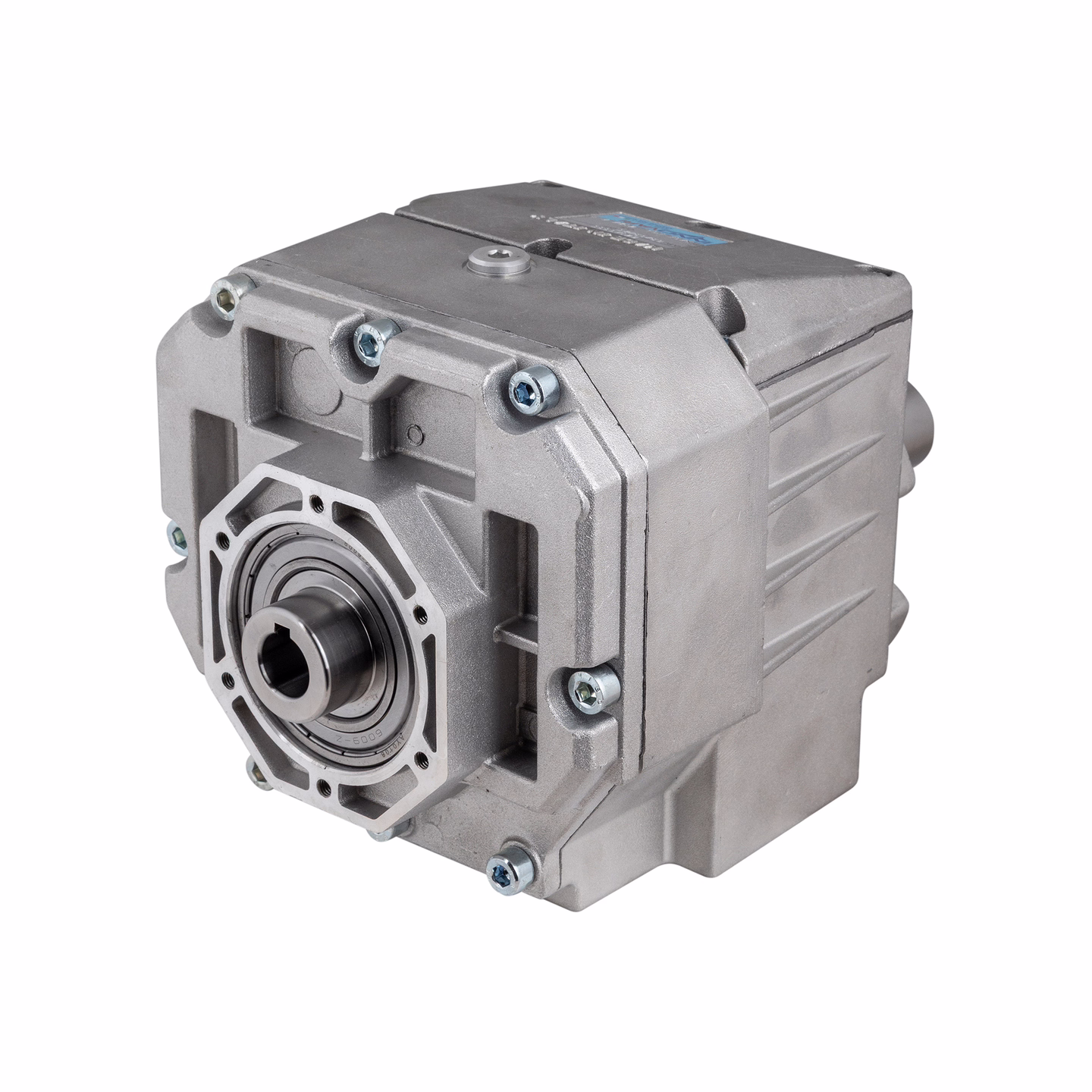

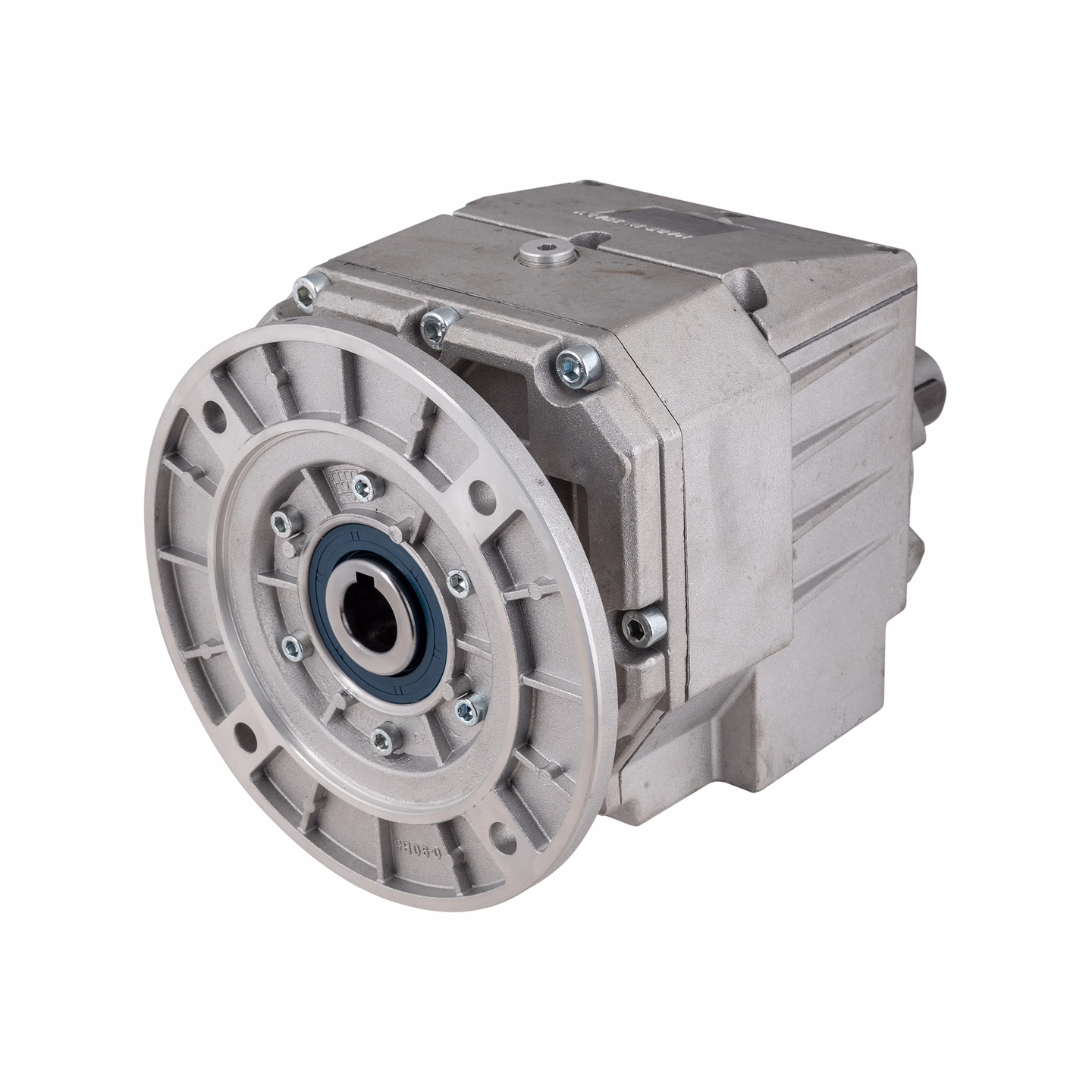

Соосные 2-х и 3-х ступенчатые цилиндрические редукторы INNOVARI в алюминиевом корпусе
Соосные 2-х и 3-х ступенчатые цилиндрические редукторы INNOVARI в алюминиевом корпусе итальянской сборки.
Описание
Соосные 2-х и 3-х ступенчатые цилиндрические редукторы INNOVARI предназначены для преобразования электрической энергии в механическую, изменяя при этом скорость вращения и крутящий момент, для обеспечения нужного движения в узле.
Возможные исполнения:
- Стандартные соосные мотор-редукторы в алюминиевом корпусе — типоразмеры 412/3А-512/3А-612/3А — подходят для всех применений. Жесткая усиленная конструкция корпуса позволяет использовать их для тяжелых условий эксплуатации.
- Компактные соосные мотор-редукторы в алюминиевом корпусе — типоразмеры 202/3А-302/3А-452/3А. Эта линия была специально разработана для применений, где длина привода имеет критическое значение. Эти редукторы имеют укороченное расстояние между подшипниками, поэтому их не рекомендуется применять для высоких радиальных усилий и переменных ударных нагрузок.
Нестандартные исполнения:
- Взрывозащищенное по стандартам ATEX 2, ATEX 3
- Специализированное масло для пищевой промышленности
- Нестандартные размеры выходного вала и лап
- Запатентованная концепция съемных лап на сегодняшний день не имеет аналогов. Каждый типоразмер редуктора может комплектоваться несколькими вариантами крепежных лап, идентичных по посадочным размерам с SITI, BONFIGLIOLI, MOTOVARIO, STM, SEW EURODRIVE, LENZE, NORD, LEROY SOMMER, HANSEN, DAVID BROWN, FLENDER, SUMITOMO, PUJOL.
- Все редукторы поставляются с залитым синтетическим маслом и не требуют обслуживания на протяжении всего срока эксплуатации.
Редукторы типоразмеров 202/3А-302/3А-452/3А поставляются с маслом, залитым в объёме, позволяющем монтировать редуктор в любом монтажном положении, при заказе типоразмеров 412/3А-512/3А-612/3А необходимо указывать монтажную позицию. - Типоразмеры 202A-452A (корпус алюминиевый), 412/3А — 612/3А (корпус алюминиевый)
- Входные и выходные валы изготовлены из стали 39 NiCrMo3
- Используются высококачественные подшипники KOYO, NSK, KBC
- Используются высококачественные сальники Freudenberg, NOK
- Используются графитовые прокладки
- Уровень шума 60/65 dBA
- Конвейеры
- Мешалки
- Насосы
- Пищевая промышленность
- Тяжелые условия применений
|
Типоразмер редуктора |
Передаваемый момент (Нм) |
Мощность присоединяемых двигателей (кВт) |
Диаметр выходного вала (мм) |
Передаточные числа |
Габаритные размеры |
|
202А |
70 |
0,18...0,55 |
14, 16, 20, 24, 25 |
3,44…61,89 |
|
|
302А |
120 |
0,25…1,5 |
14, 16, 19, 20, 24, 25, 28 |
3,44…61,89 |
|
|
412А |
160 |
0,37…3,0 |
14, 16, 19, 20, 24, 25 |
3,52…61,88 |
|
|
413А |
160 |
0,12…0,37 |
14, 16, 19, 20, 24, 25 |
38,40…216,30 |
|
|
452А |
300 |
0,75…4,0 |
24, 25, 28, 30, 35 |
3,61…60,90 |
|
|
512А |
350 |
0,75…5,5 |
24, 25, 28, 30, 35 |
3,61…60,90 |
|
|
513А |
350 |
0,18…1,1 |
24, 25, 28, 30, 35 |
39,79…480,16 |
|
|
612А |
520 |
1,1…7,5 |
28, 30, 35, 38, 40 |
3,61…60,90 |
|
|
613А |
520 |
0,18…1,5 |
28, 30, 35, 38, 40 |
39,79…363,63 |
|
Типоразмер редуктора |
SITI |
Bonfiglioli |
STM |
SEW Eurodrive |
Motovario |
LENZE |
|
202А |
|
С112 |
32/2 |
R17 |
|
GST03, GST04 |
|
302А |
HLC20, HL25 |
С112, С212 |
32/2, 40/2 |
R17, R27 |
HA32, HA42 |
GST03, GST04 |
|
402/3А (412/13А) |
HLC20, HL25 |
С112, С212/3 |
32/2, 32/3, 40/2, 40/3, 50/2, 50/3 |
R17, R27, R37 |
HA32/3, HA42/3 |
GST04, GST05 |
|
452А |
HL30 |
С312 |
|
R47 |
HA52 | GST06 |
|
502/3А |
HL30 |
С312/3 |
60/2, 60/3 |
R47 |
HA52/3 |
GST06 |
|
602/3А |
HL30 |
С352/3, С412/3 |
60/2, 60/3 |
R47 |
HA62/3 |
GST06 |
|
Типоразмер редуктора |
SITI |
STM |
SEW Eurodrive |
Motovario |
NORD |
HANSEN |
FLENDER |
David Brown |
|
402/3A |
HL25 |
50/2, 50/3 |
R27, R37 |
H032/3 |
SK272/3, SK372/3 |
SFN14 |
DZ38 |
M0232/M033 |
|
602/3А |
|
60/2, 60/3 |
R47, R57 |
H052/3 |
SK472/3, SK572/3 |
SFN24 |
DZ48 |
|
|
Типоразмер редуктора |
Тип
|
Диаметр вала
|
Мощность двигателя
|
Обороты на выходе
|
Габаритные размеры |
|
Российский |
4МЦ2С-50 |
22 |
0,25-1,5 |
25-180 |
|
|
INNOVARI (Италия) |
P302A |
20 |
0,25-1,5 |
22,6-407 |
|
|
Российский |
14МЦ2С-63 |
28 |
0,55-3 |
28-400 |
|
|
INNOVARI (Италия) |
P502A |
28 |
0,75-5,5 |
23-388 |
|
|
Российский |
4МЦ2С-80 |
35 |
0,75-7,5 |
28-400 |
|
|
INNOVARI (Италия) |
P602A |
35 |
1,1-7,5 |
23-388 |
- Паспорт редукторы INNOVARI (Италия) (pdf)
- Выбор мотор-редукторов (zip)
- Размер двигателей (pdf)
- Общие характеристики (pdf)
- Инструкция по эксплуатации (pdf)
- Опции (pdf)
- Запчасти для редуктора (pdf)
