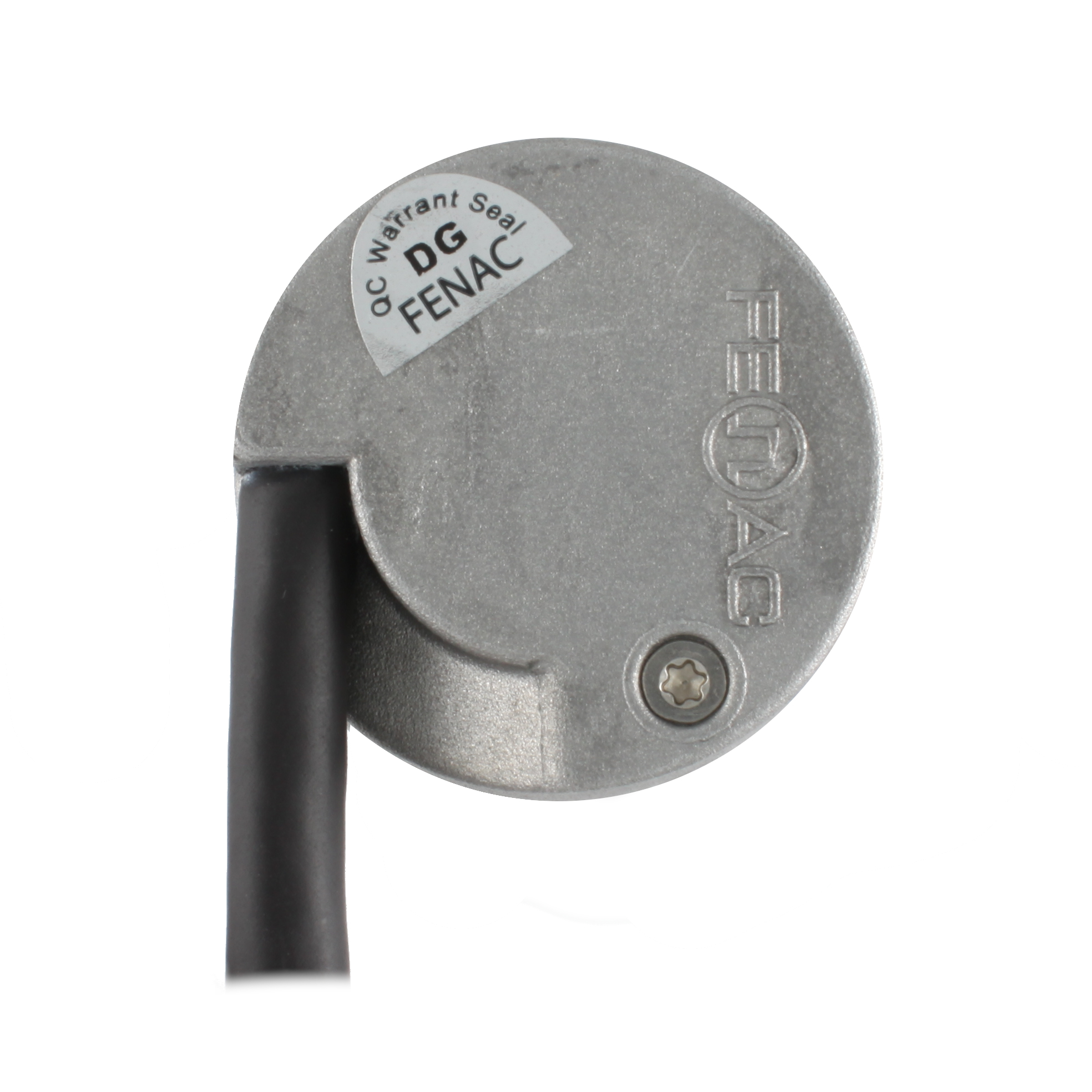

Программируемые инкрементальные энкодеры INNOCONT серии EIP 40
Описание
- Описание
- Принцип работы
- Отличительные особенности
- Технические характеристики
- Размеры
- Диаграмма выходного сигнала
- Дополнительные опции
- 3D модели
- Документация
INNOCONT EIP 40 – представляет собой программируемый инкрементальный энкодер диаметром 40 мм. Устройство применяется в задачах, требующих высокой точности в определение:
-
угла направления вала за определенный отрезок времени;
-
скорости вращения вала и времени, за которое вал энкодера делает полный оборот;
-
направления движения.
Программируемый инкрементальный энкодер INNOCONT серии EIP - устройство, генерирующее сигналы от преобразованных механических движений (угловых или линейных), посредством попадания светового потока от инфракрасного светодиода на оптический диск, вращающийся в совокупности с измеряемым объектом. Оптический диск считывает последовательность импульсов, эквивалентных перемещению вала, и передает сигналы в виде кода, который обрабатывается внешним устройством, например счетчиком, контроллером или преобразователем частоты.
Энкодер INNOCONT серии EIP позволяет настраивать его параметры работы через специальный программатор и ПО.
-
Стандартный промышленный размер корпуса Ø40 мм
-

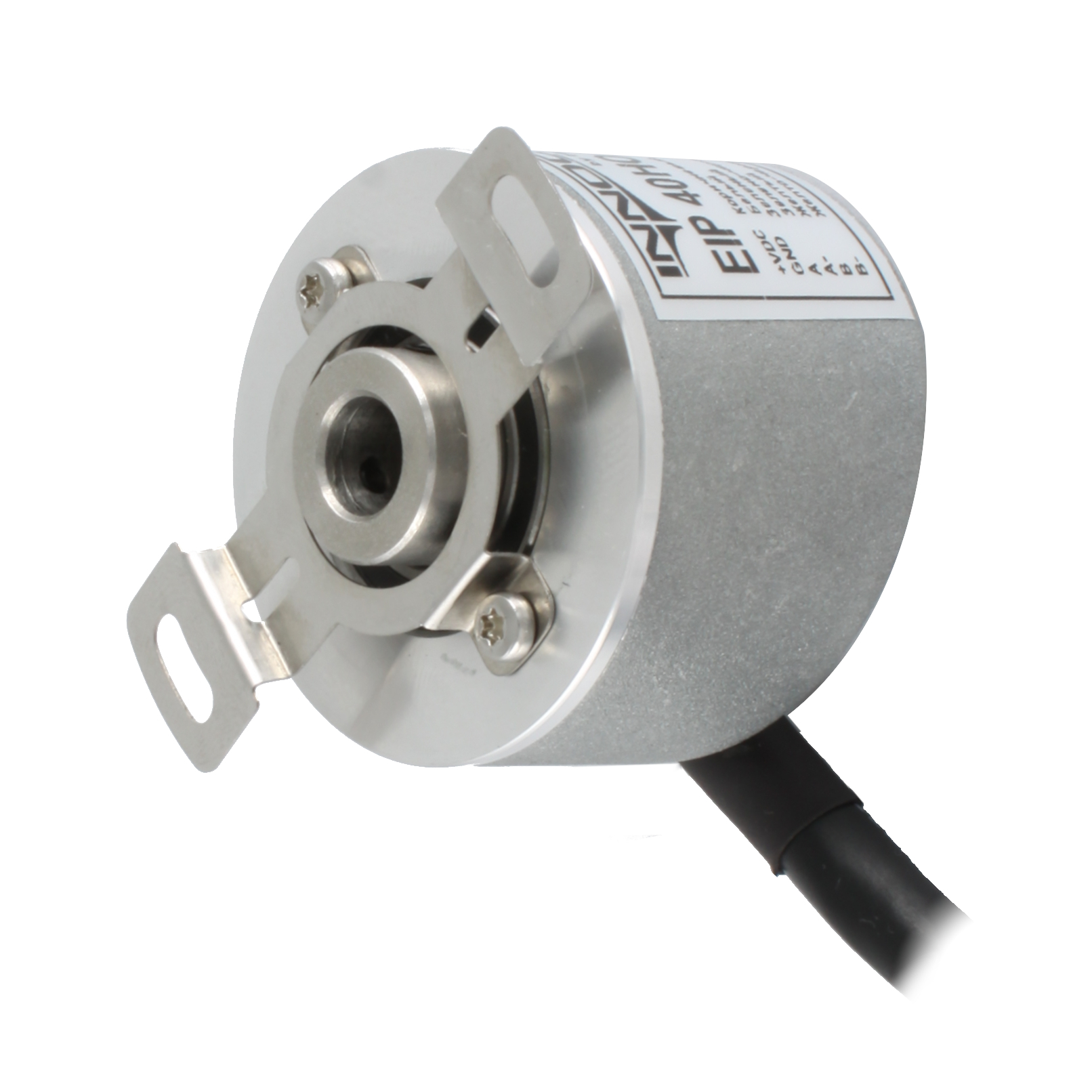

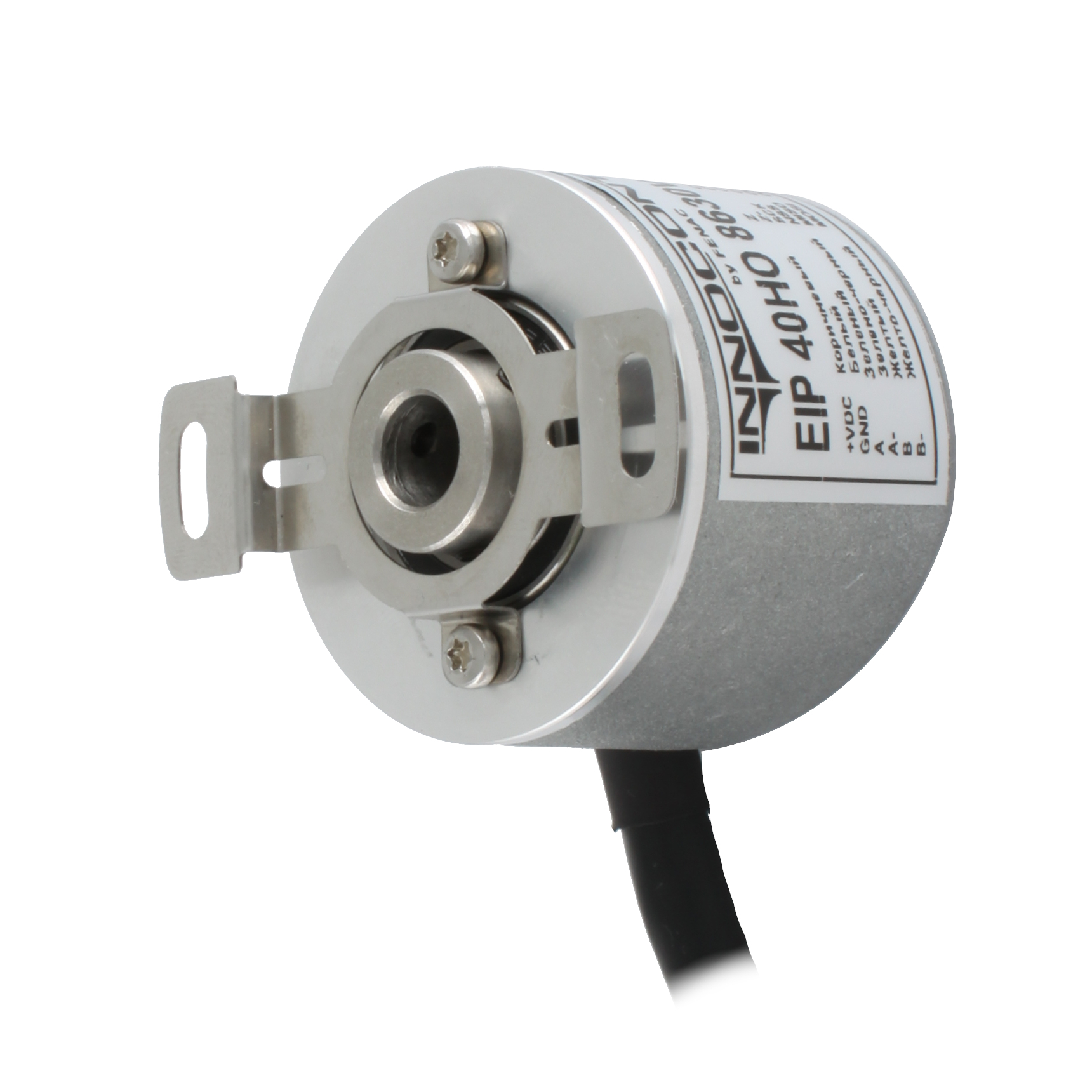

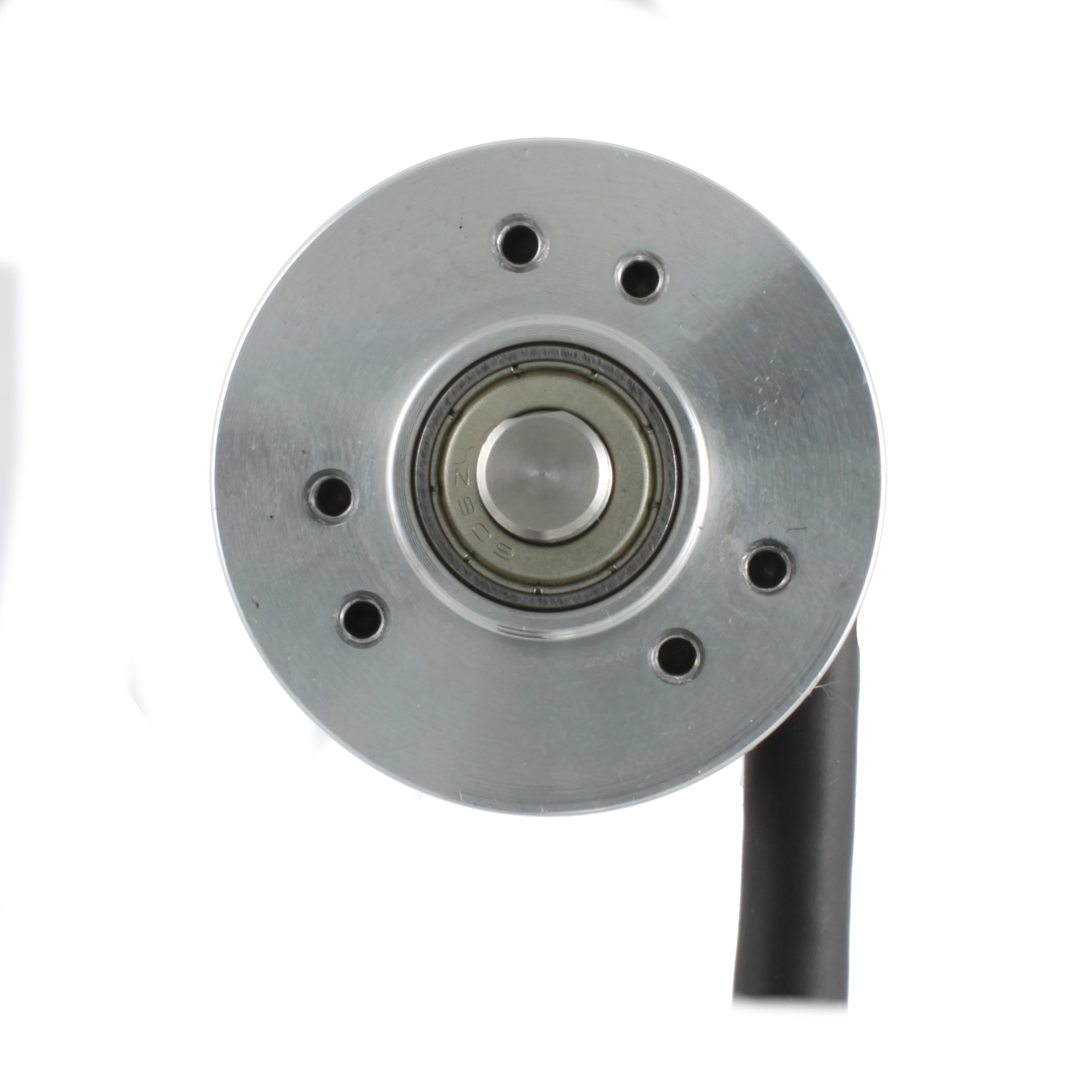

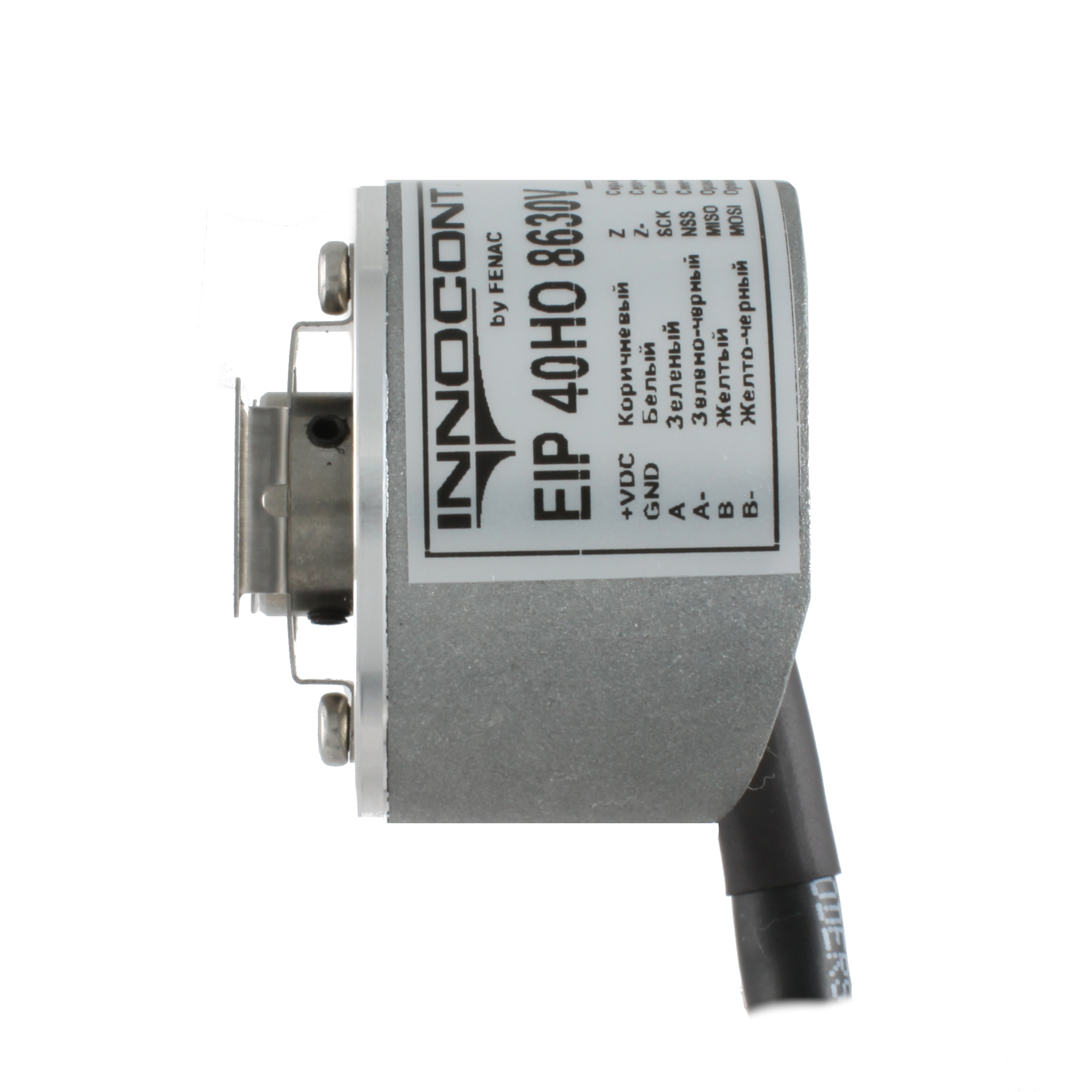

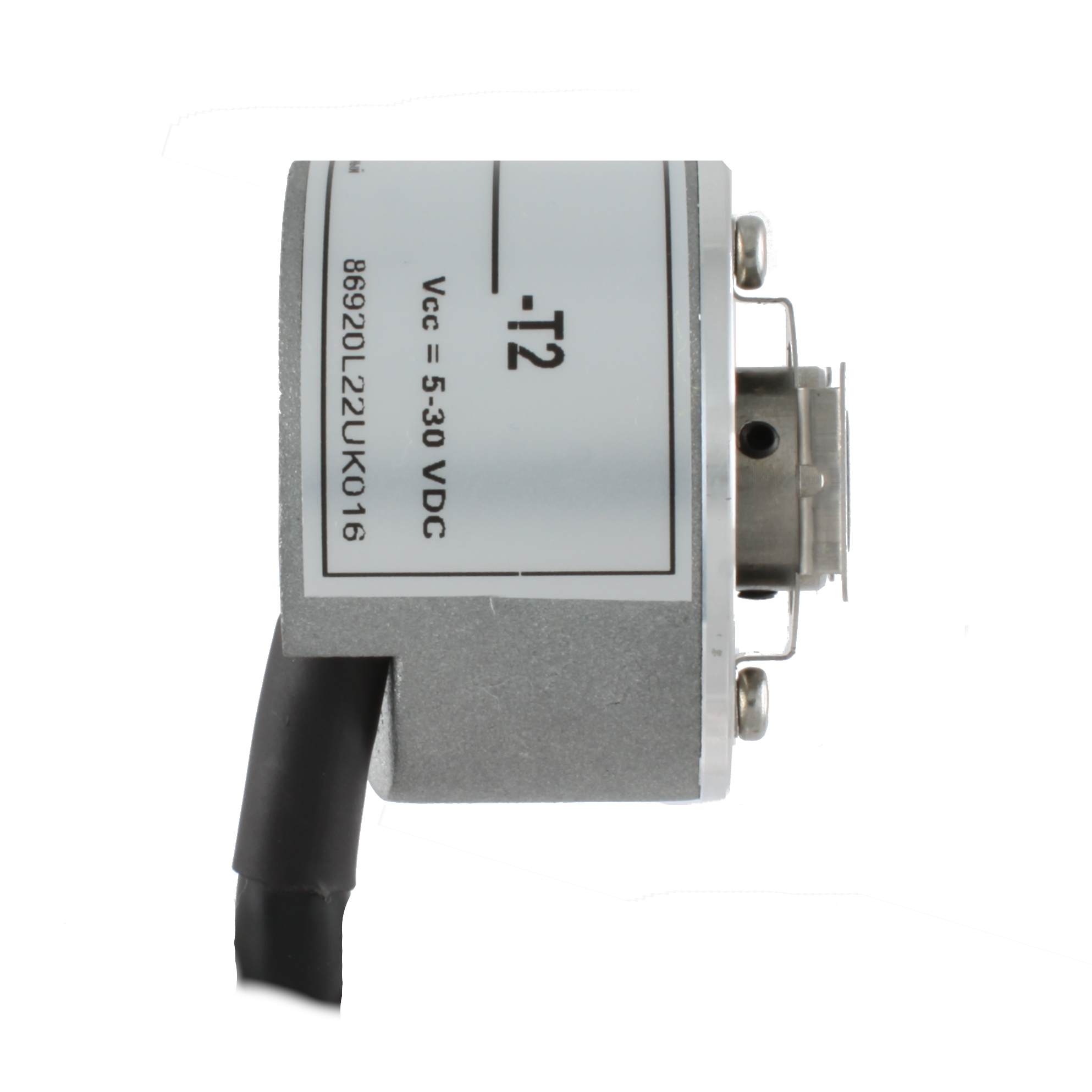

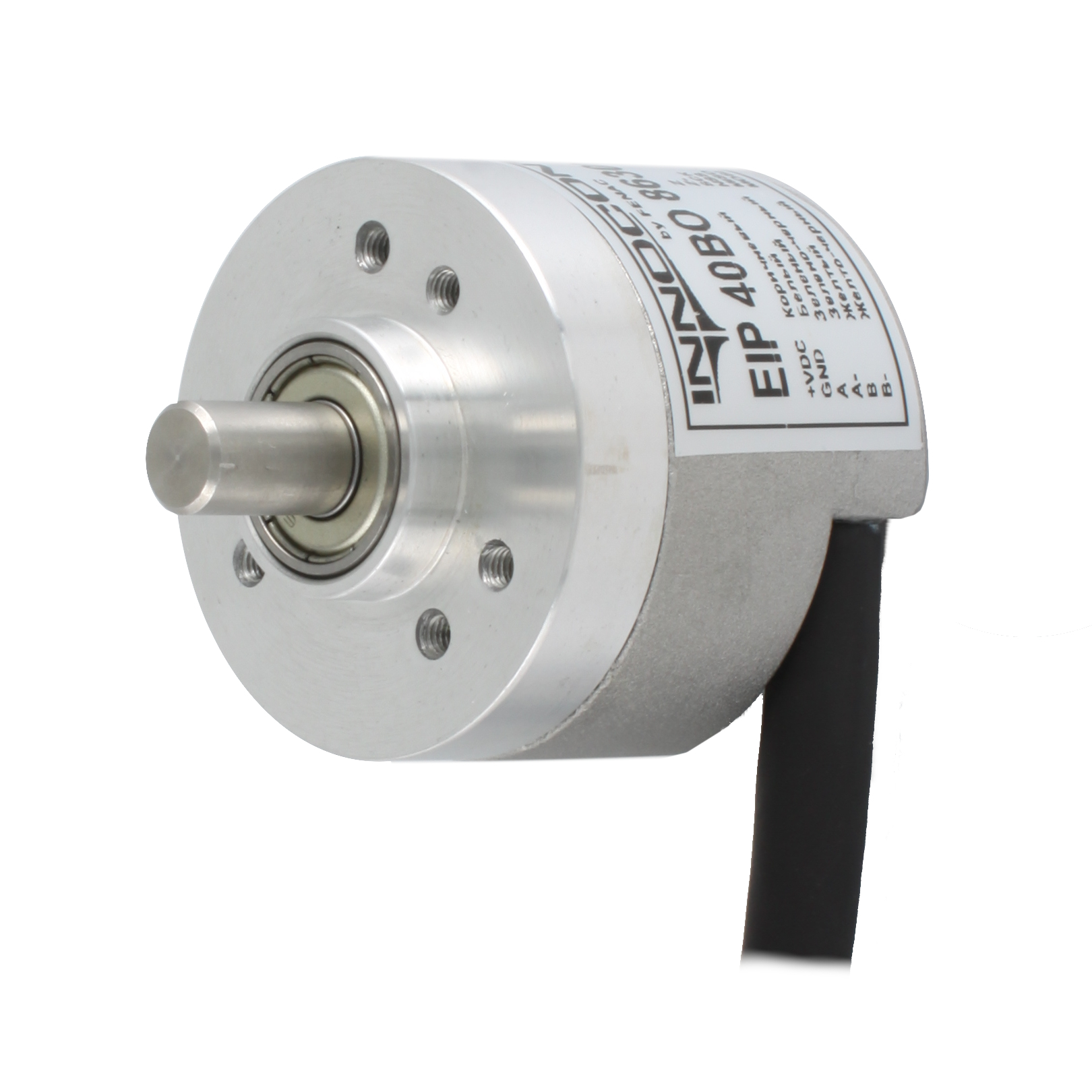

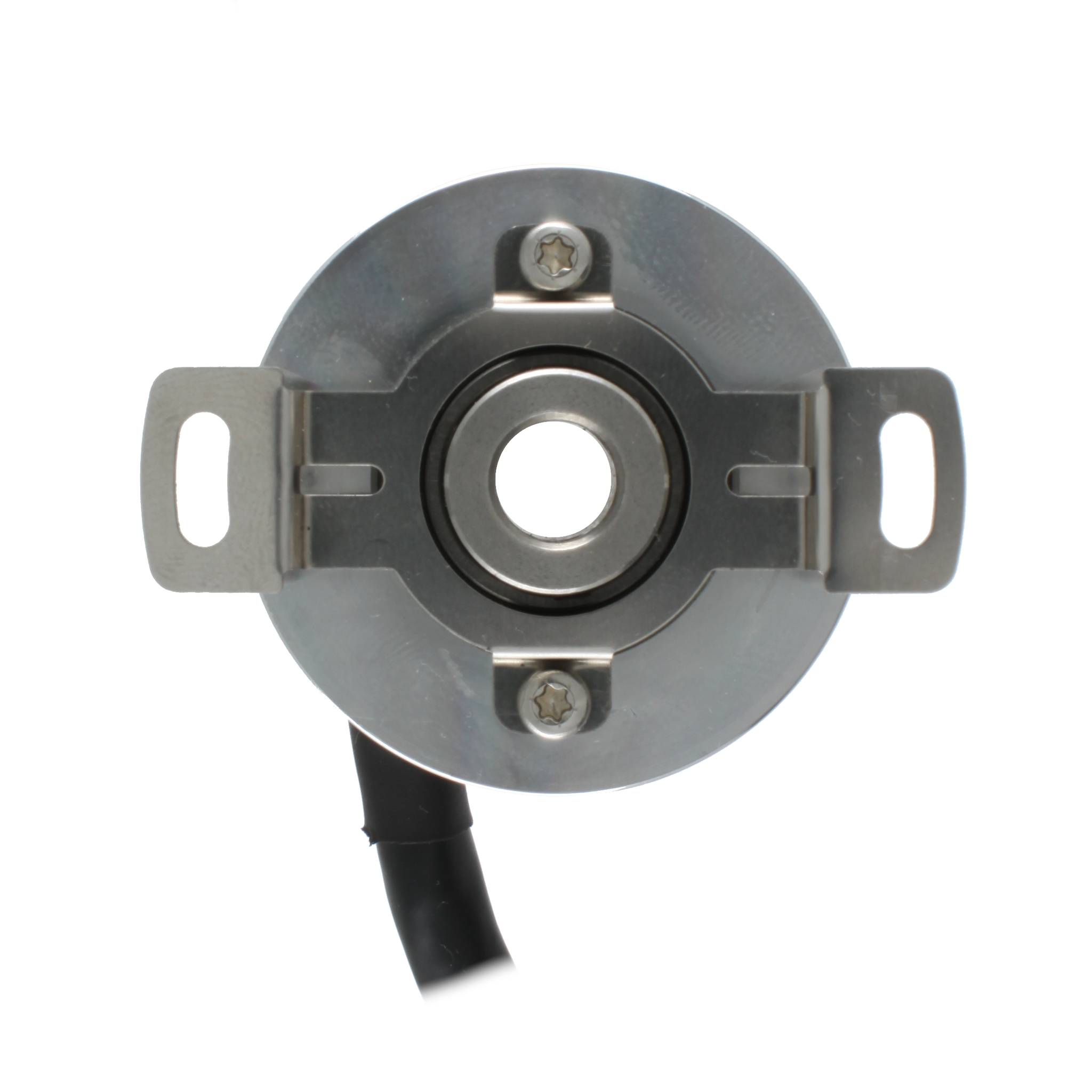

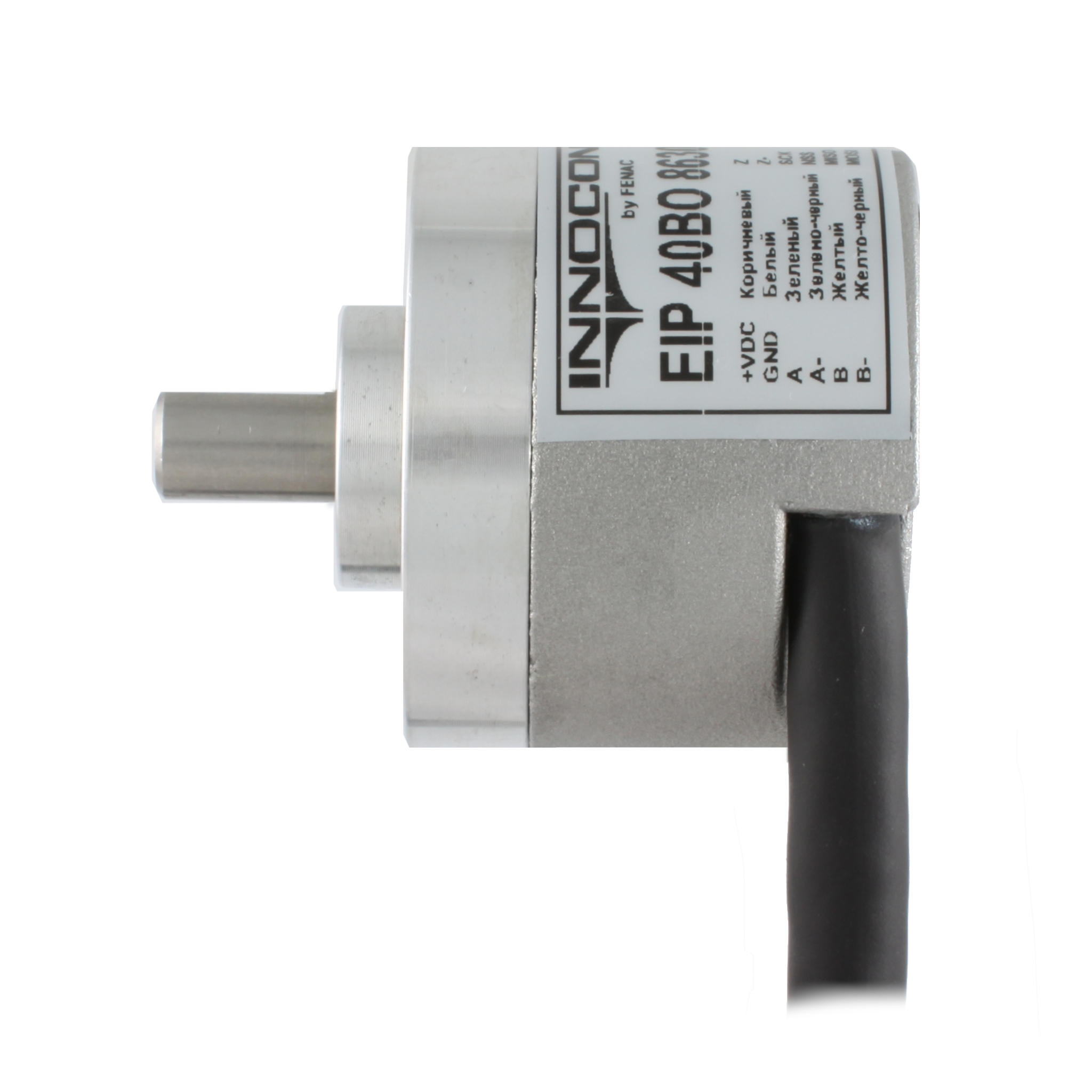

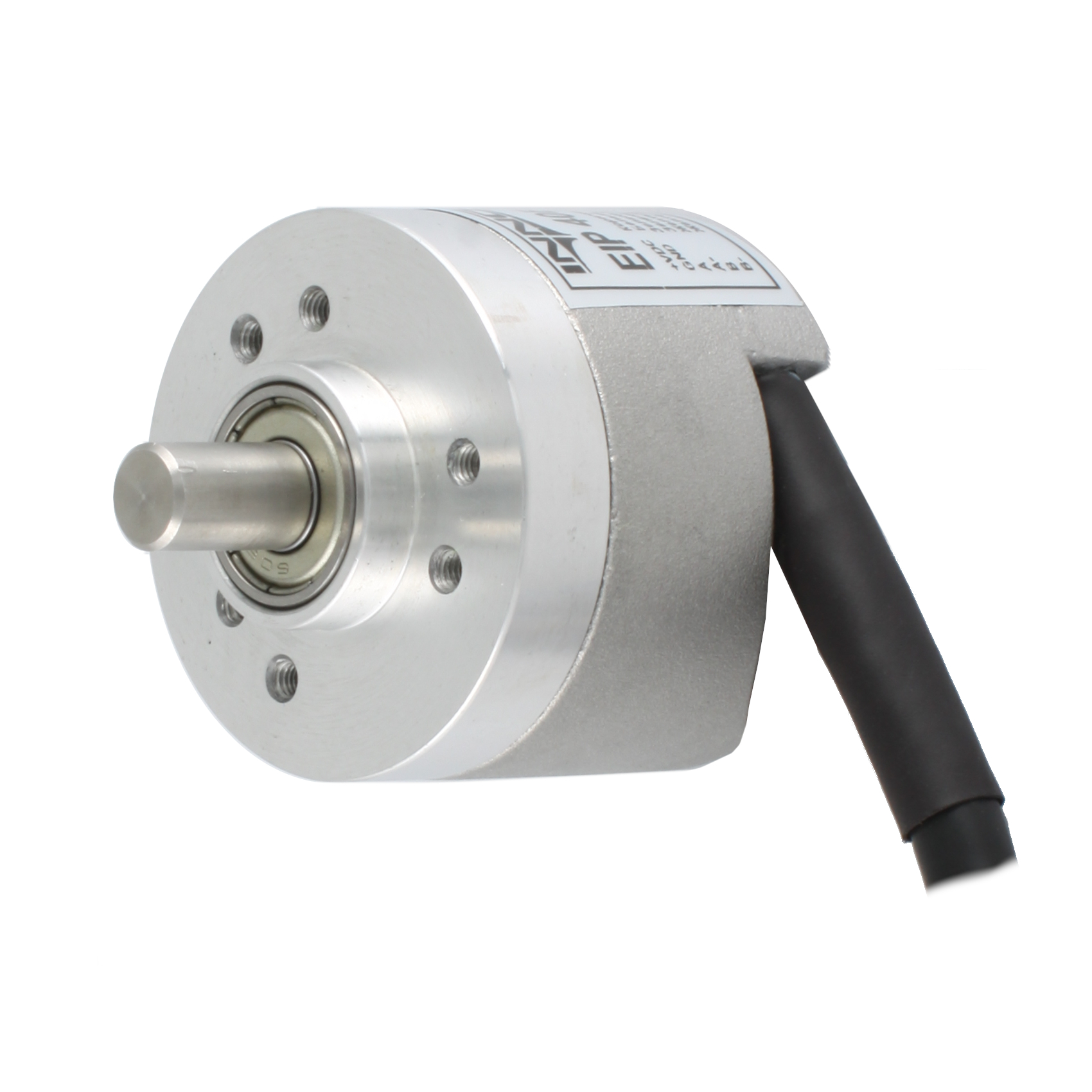

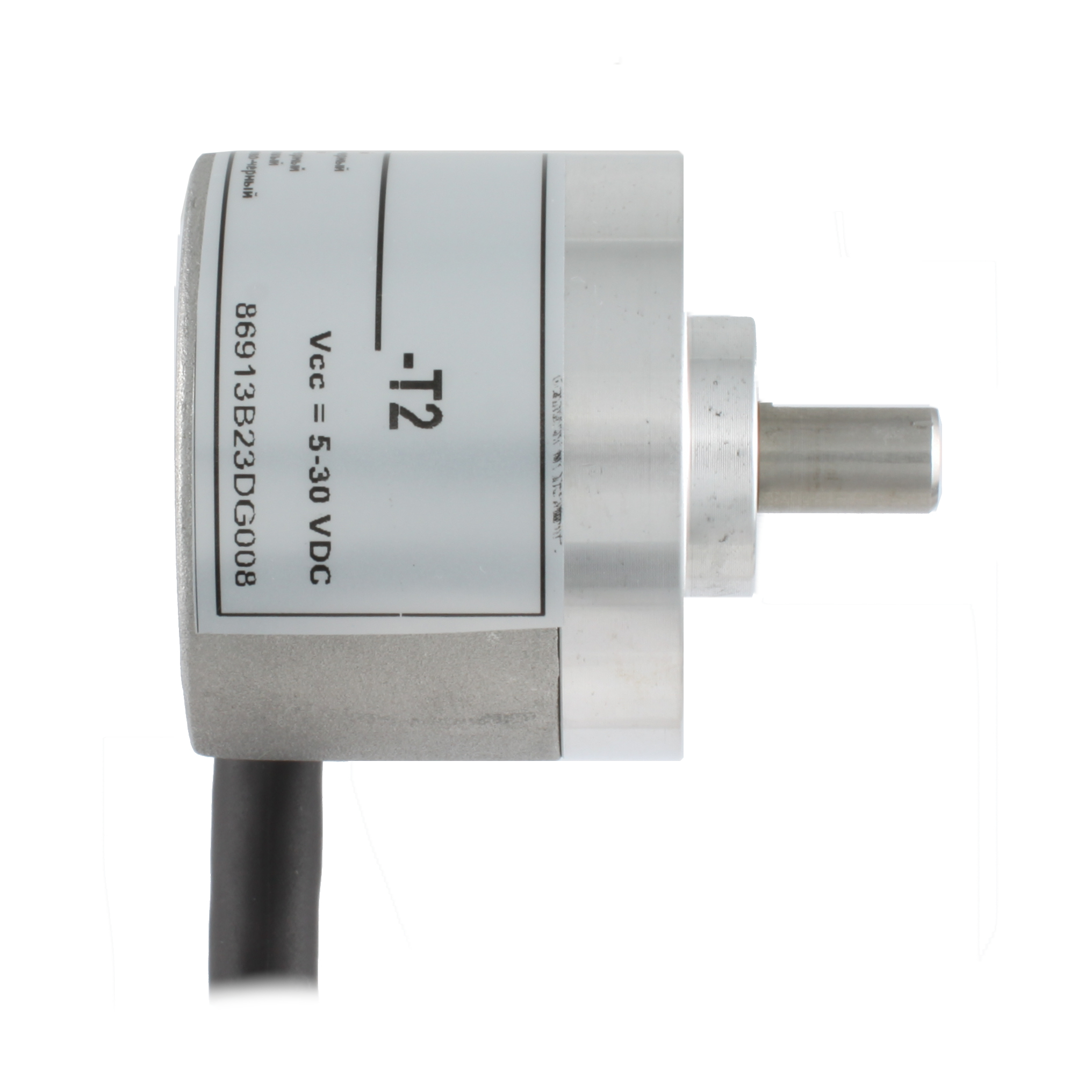

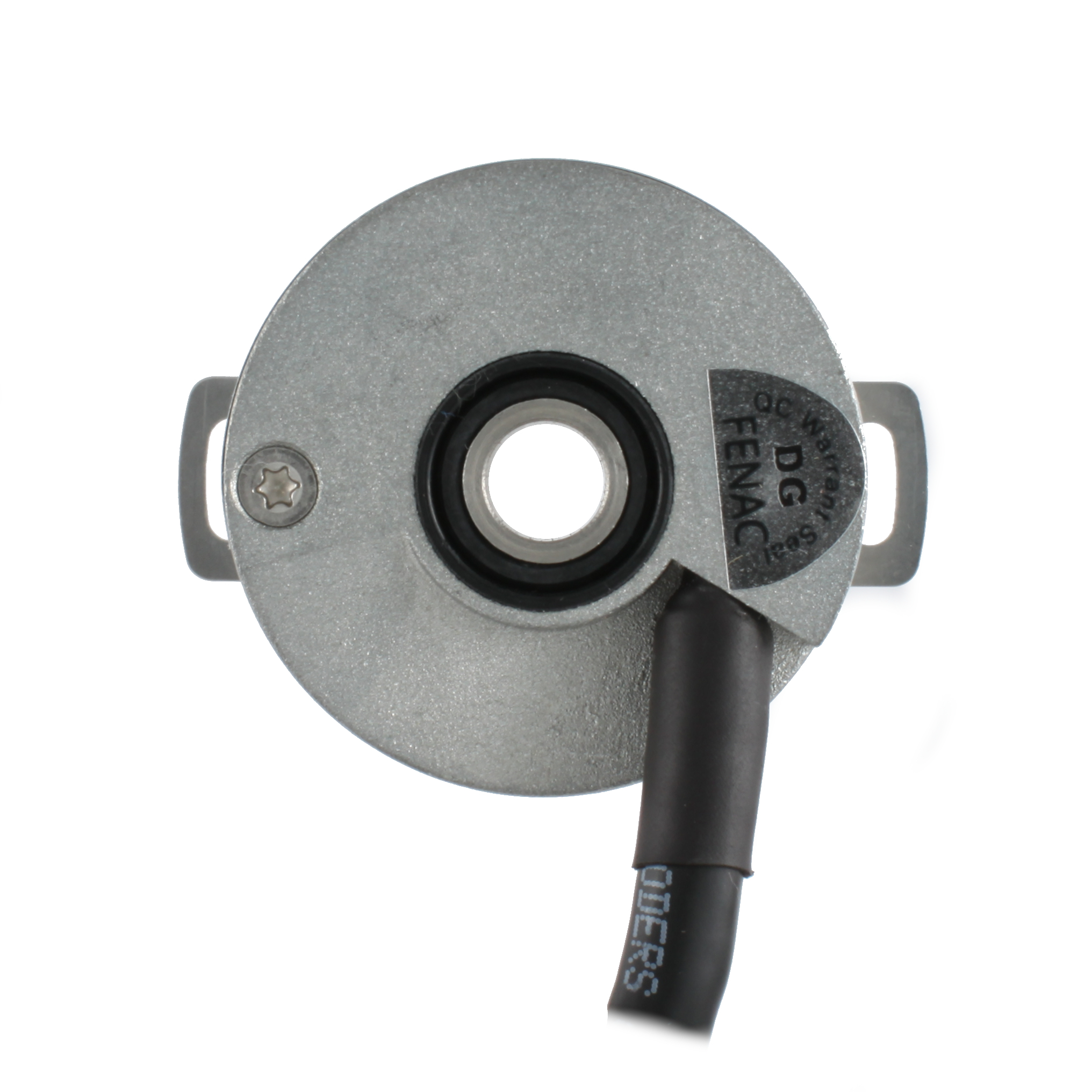

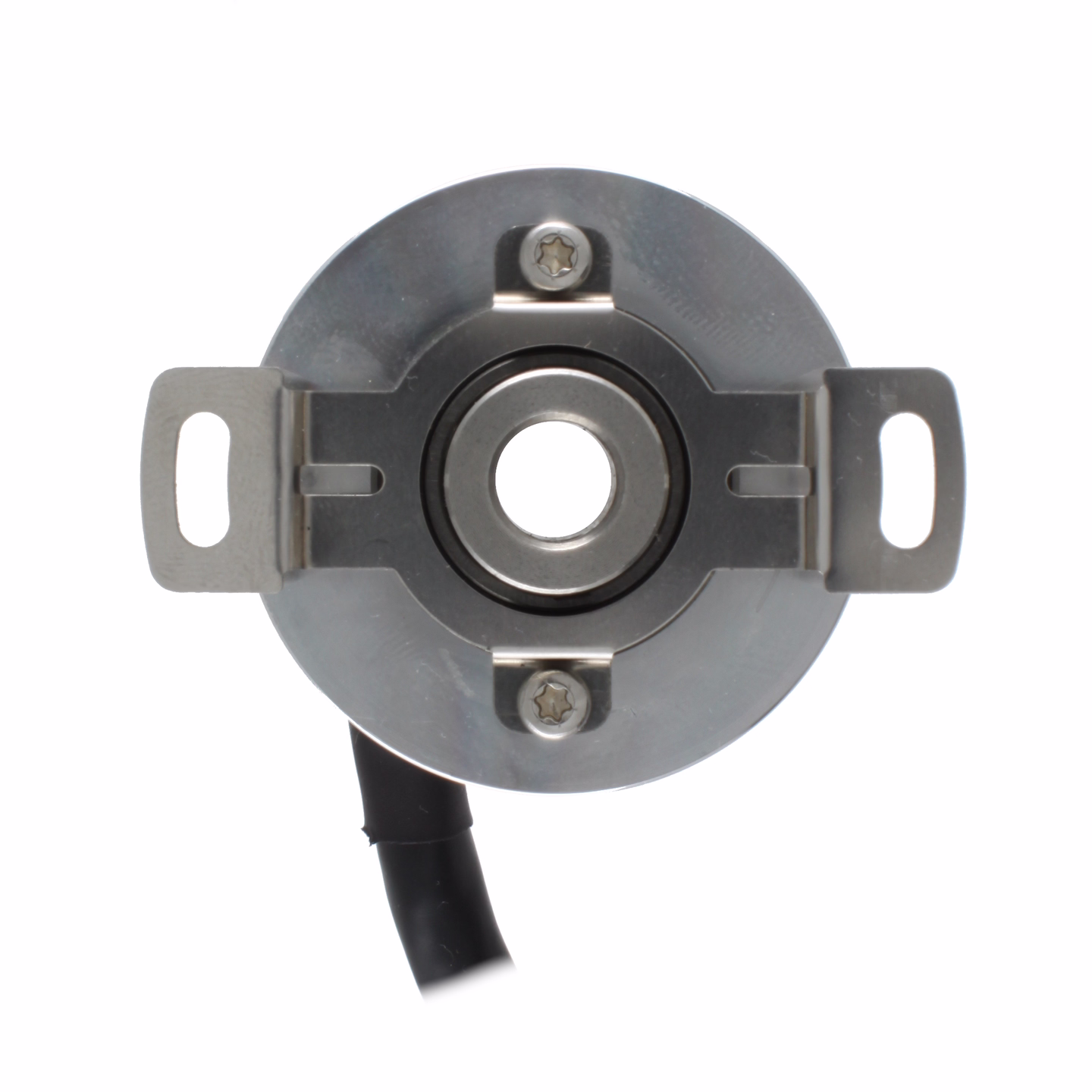

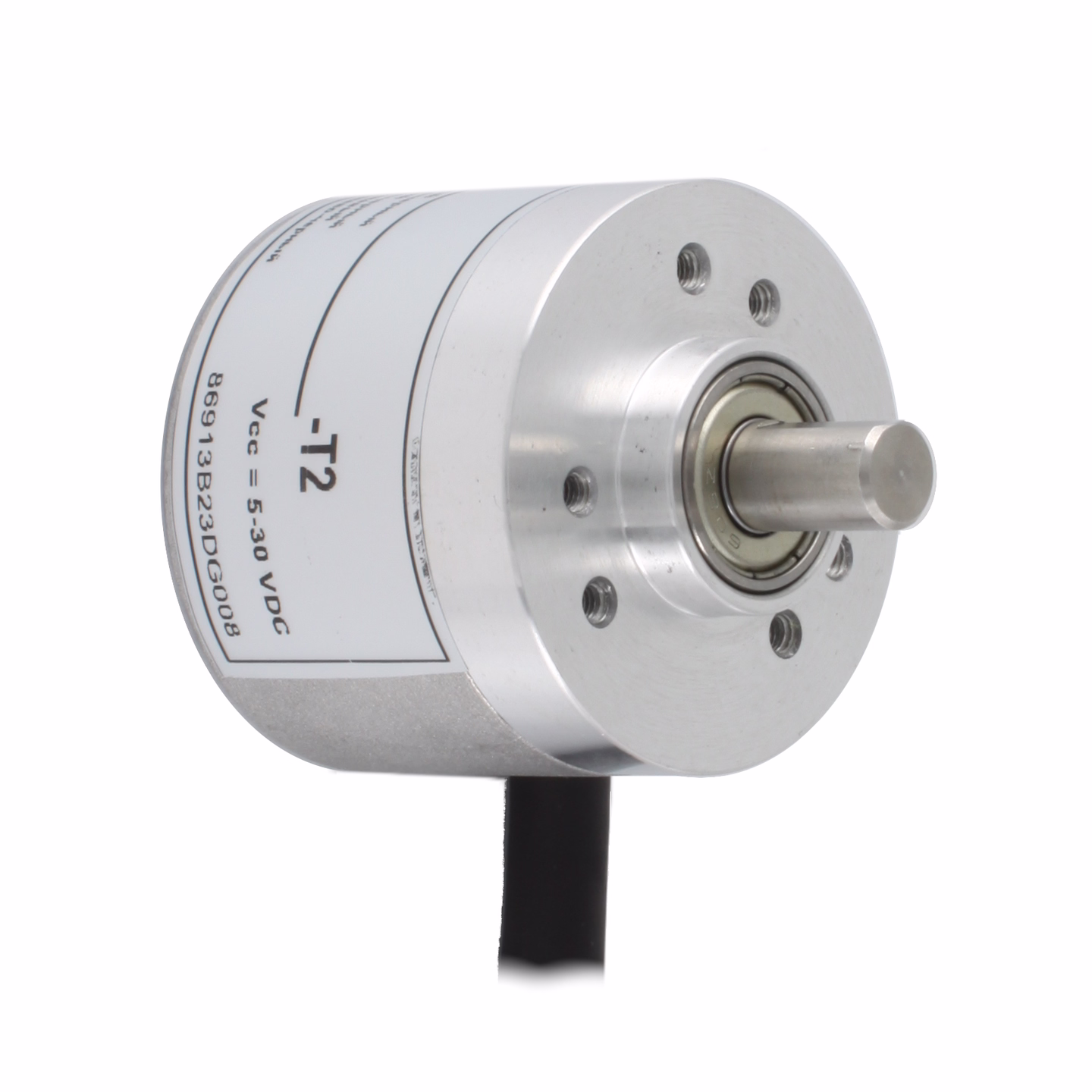

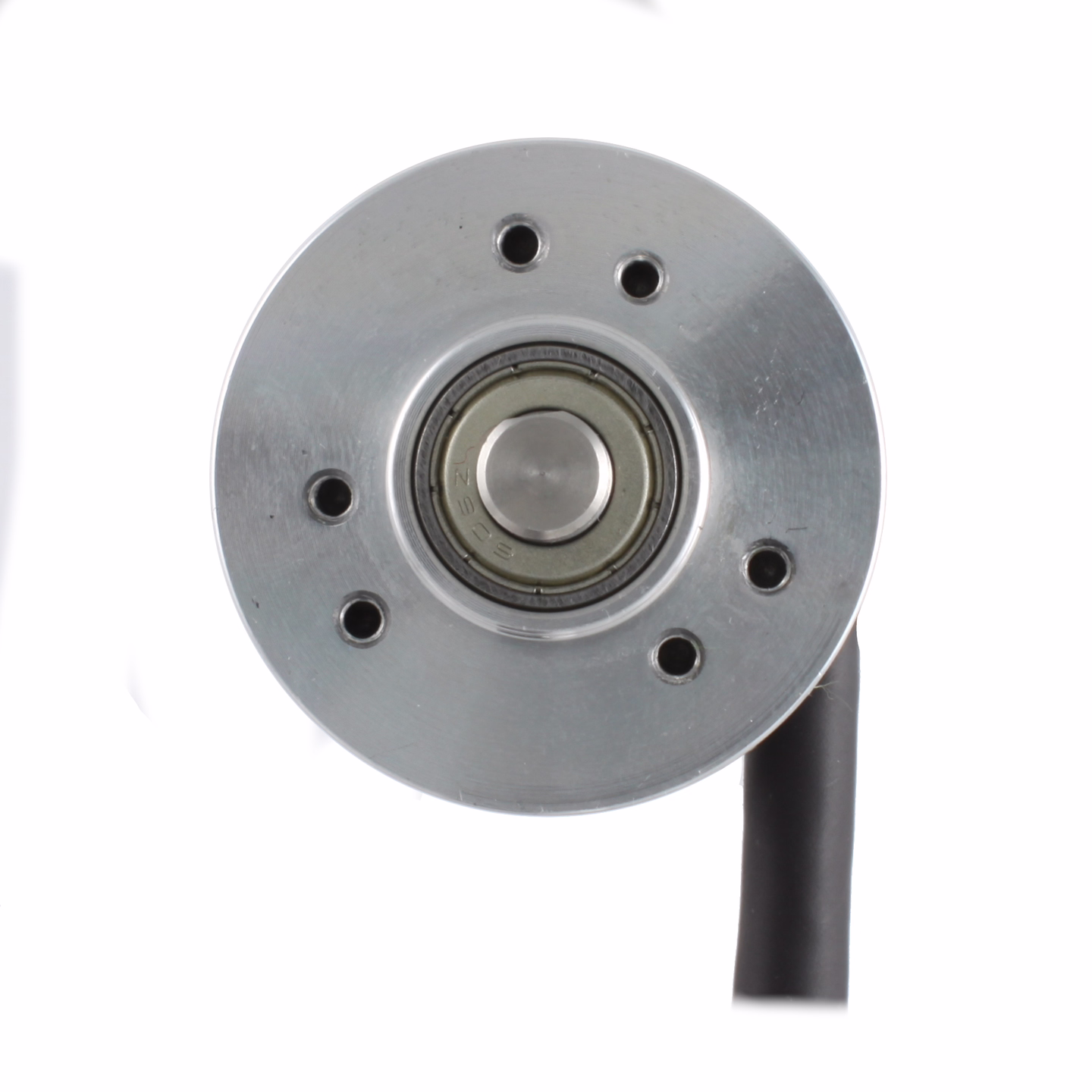

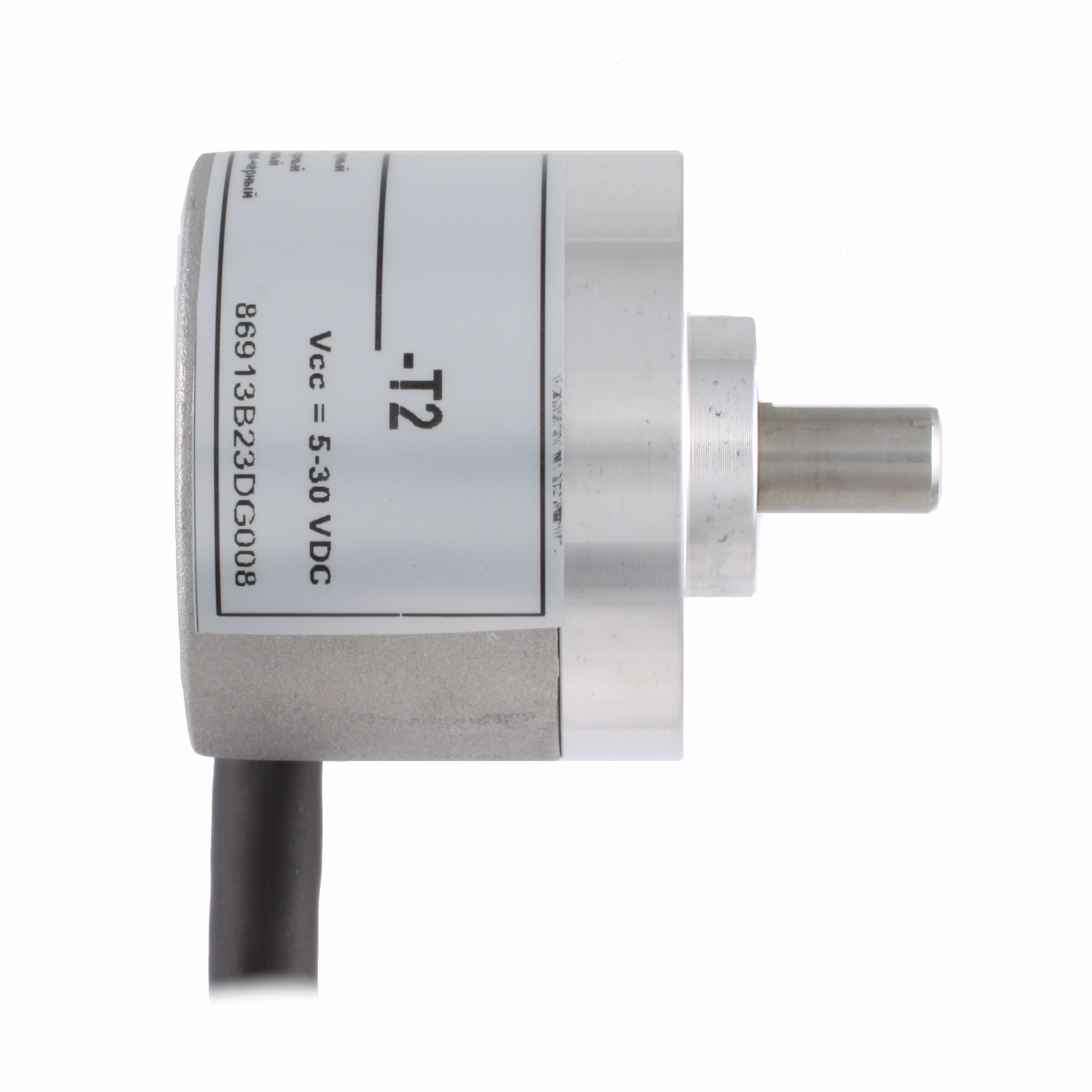

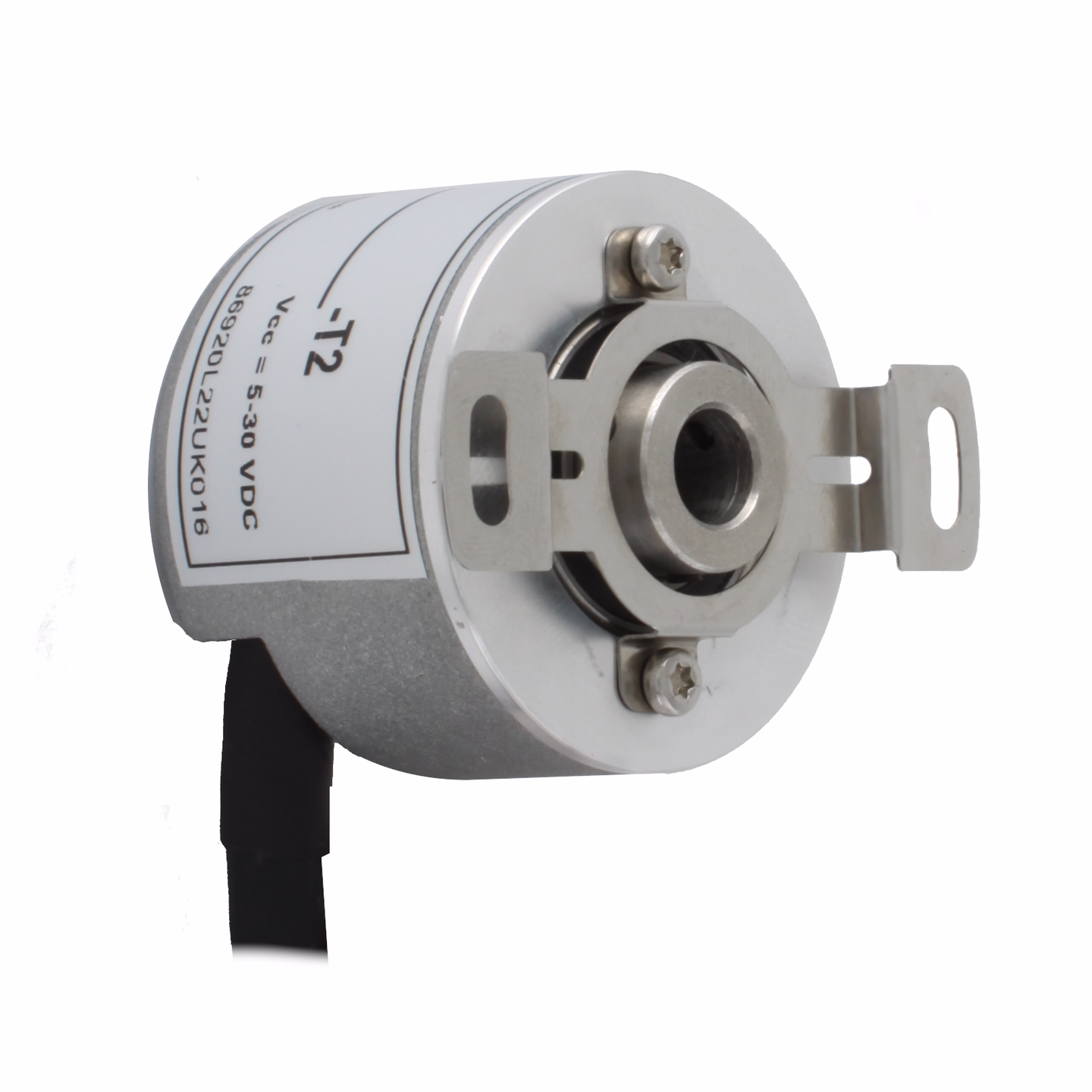

Исполнение с выступающим валом или полым валом
-
Прочная конструкция механической и электрической частей
-
Настройка разрешения от 1 до 65.536 имп. /об.
-
Подключение к ПК и настройка энкодера с помощью программатора EP PT-PC и специального ПО
|
Напряжение питания |
4,75...30В пост. тока 4,75...5,5В пост. тока |
|
Защита |
От короткого замыкания От обратной полярности От перенапряжения |
|
Потребляемый ток |
≤60 mA (5 VDC) ≤26 mA (24 VDC) |
|
Разрешение |
1...65.536 имп./об. |
|
Ноль метка |
настраиваемая, 90°, 180°, 270°, 360° |
|
Выходная частота |
≤2 MHz |
|
Выходной сигнал |

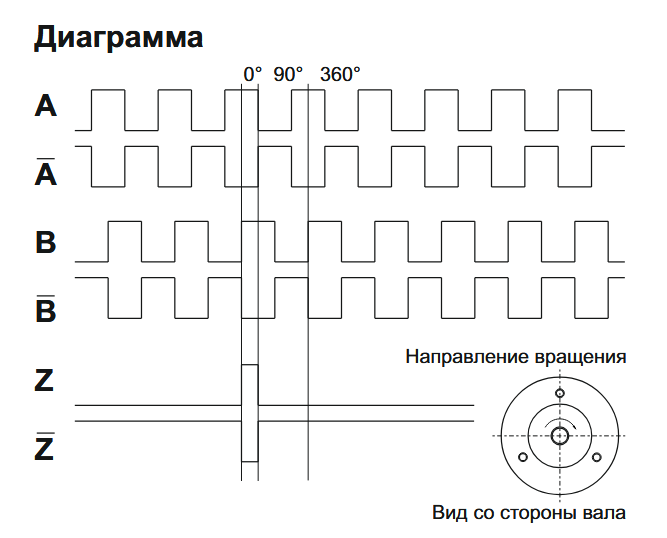

A и B, смещение фазы на 90° Z + все каналы настраиваются |
|
Цифровой выход: Питание 5V Питание 12..30V |
Linedriver (RS422) Питание 12..30V Push-Pull |
|
Помехоустойчивость |
DIN EN 61000-6-2 |
|
Излучаемые помехи |
DIN EN 61000-6-4 |
|
Присоединение (фланец) |
Ø40 мм |
|
Нагрузка на вал |
≤140Н осевая ≤240Н радиальная |
|
Степень защиты |
IP54 для версий с полым валом IP65 для версий с выступающим валом |
|
Скорость |
макс. 12.000 об. |
|
Момент при старте |
≤0.025 Н*м |
|
Материалы |
Корпус алюминий Фланец алюминий Вал нержавеющая сталь |
|
Диаметр вала: Выступающий вал: Полый вал: |
6, 8, 10 мм. 6, 8, 10, 12 мм. Другие значения по запросу |
|
Срок службы подшипников |
2х10⁹ об. при 100% допустимой нагрузке на вал |
|
Рабочая температура |
-20...+85° С |
|
Температура хранения |
-30...+90° С |
|
Вес |
~ 250 гр. |

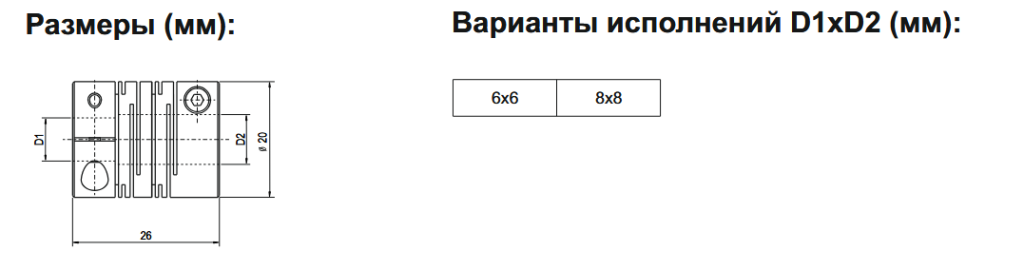

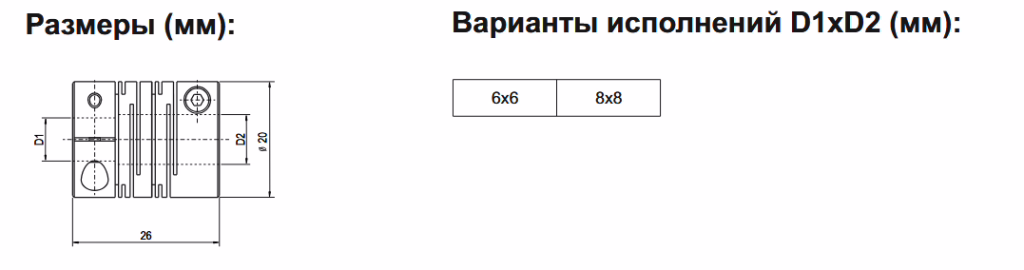

Муфта резная 20 мм – служит для передачи крутящего момента от вала объекта на энкодер. За счет своей конструкции, компенсирует незначительные перекосы, а также имеет минимальный свободный ход. Входит в комплект энкодеров с выступающим валом.
