    Датчики уровня жидких сред INNOLEVEL
    Оптический датчик-сигнализатор уровня INNOLEVEL OPTIC

    Описание

    • Описание
    • Принцип работы
    • Отличительные особенности
    • Ограничения
    • Применение
    • Технические характеристики
    • Опции
    • Документация

    INNOLEVEL серии OPTIC - представляет собой оптический сигнализатор уровня. Используется для контроля уровня жидких сред и линий розлива. Датчик применяется для пищевых и не пищевых прозрачных жидкостей, не склонных к налипанию.

    В оптическом датчике уровня использован принцип полного отражения в призме. Излучатель формирует луч света, а приёмник анализирует интенсивность его отражения и выдает соответствующий выходной сигнал. В случае, если контактная часть датчика окружена воздухом, внутри стеклянного конуса происходит преломление луча таким образом, что создаётся полное отражение. Отражённый свет поступает в приемник. В случае, если контактная часть датчика окружена жидкостью, на отражение луча оказывает влияние коэффициент преломления жидкости. Фактически весь свет проникнет через конус датчика, не поступая в приемник.

    • Выходной сигнал PNP.
    • Датчик имеет защиту от короткого замыкания.
    • Материалы контактной части — стекло и нерж. сталь.
    Датчик не рассчитан на работу в растворах, содержащих клеющие вещества и взвеси, в вязких жидкостях, в некоторых эмульсиях и жидкостях с содержанием жира.

    • Водные и спиртовые растворы

    • Пищевые производства

    • ЖКХ

    Подключение

             Разъем M12 4-х контактный

    Материал конуса

    Стекло

    Материал корпуса

    Нерж. сталь SUS304

    Напряжение питания

    10...28В пост. тока

    Выходной сигнал

    PNP, НО или НЗ

    Температура окружающей среды, °C

    -20...80

    Температура процесса, °C

    -20...100

    Макс. рабочее давление, бар

    < 60

    Класс защиты

    IP 67

    Резьба

           PF 1/2" (цилиндрическая)

    Перечисленные ниже опции не входят в комплект поставки оптического датчика уровня INNOLEVEL OPTIC не, являются обязательными к его комплектованию, однако позволяют решать определенные задачи, связанные с монтажом.

    • Приварная бобышка
      Для монтажа датчиков с резьбой PF (цилиндрическая). Материал сталь 3.

    • Разъем М12х4pin с гермовводом PG7 (степень защиты IP65)
      1. Прямое исполнение. Материал полибутилентерефталат.
      2. Угловое исполнение. Материал полибутилентерефталат.

    • Кабель с разъемом М12х4pin (степень защиты IP65)
      1. Гигиеническое, прямое. Материалы: термопластик и нержавеющая сталь.
      2. Гигиеническое, угловое. Материалы: термопластик и нержавеющая сталь.
      3. Стандартное, прямое. Материал полиуретан.
      4. Стандартное, угловое. Материал полиуретан.

      Более подробная информация изложена в инструкции по эксплуатации.

    Все товары категории

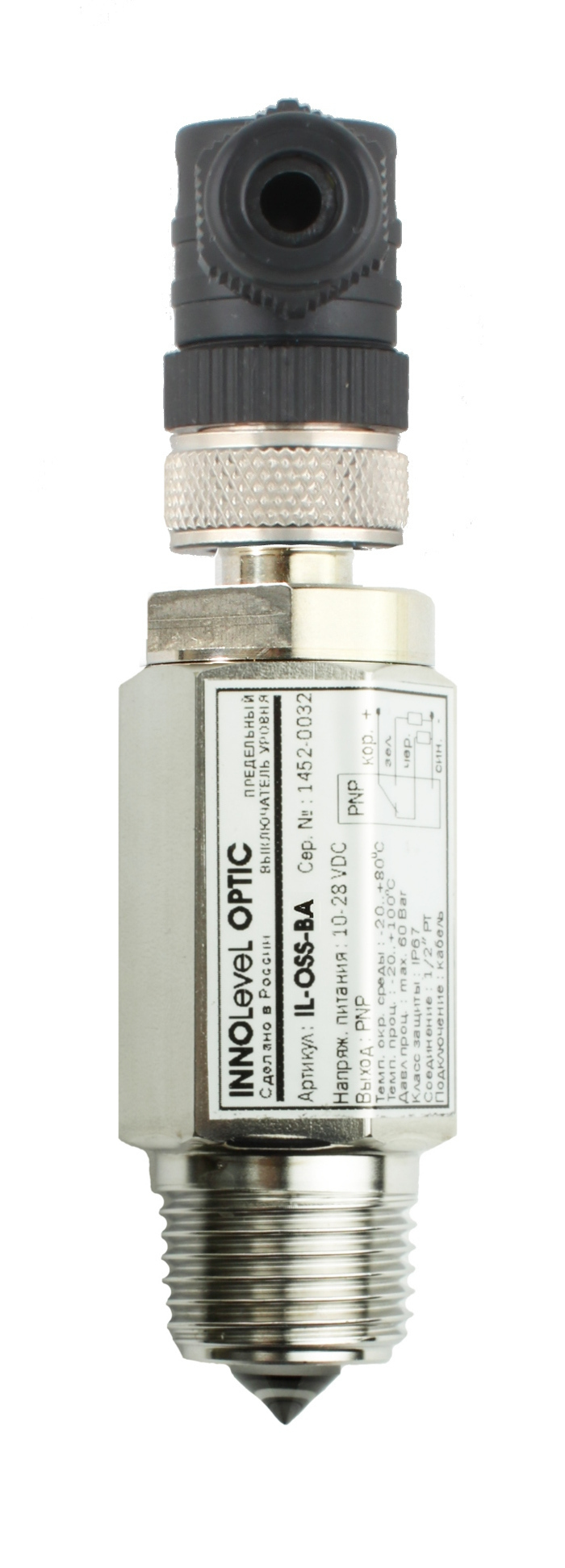

    Оптический контактный датчик уровня жидкостей INNOLEVEL в корпусе из нерж. стали, -20 +100 С, Pmax=60 bar, 10-28 VDC, IP67, резьба 1/2", выход PNP NO+NC, разъем M12x4 pin
    Оптический контактный датчик уровня жидкостей INNOLEVEL в корпусе из нерж. стали, -20 +100 С, Pmax=60 bar, 10-28 VDC, IP67, резьба 1/2", выход PNP NO+NC, разъем M12x4 pin
    Артикул: IL-OSS-BA
    Степень защиты (IP): IP67
    Температура эксплуатации: -20…+100
    Тип: ОПТИЧЕСКИЙ
    24 700 ₽
