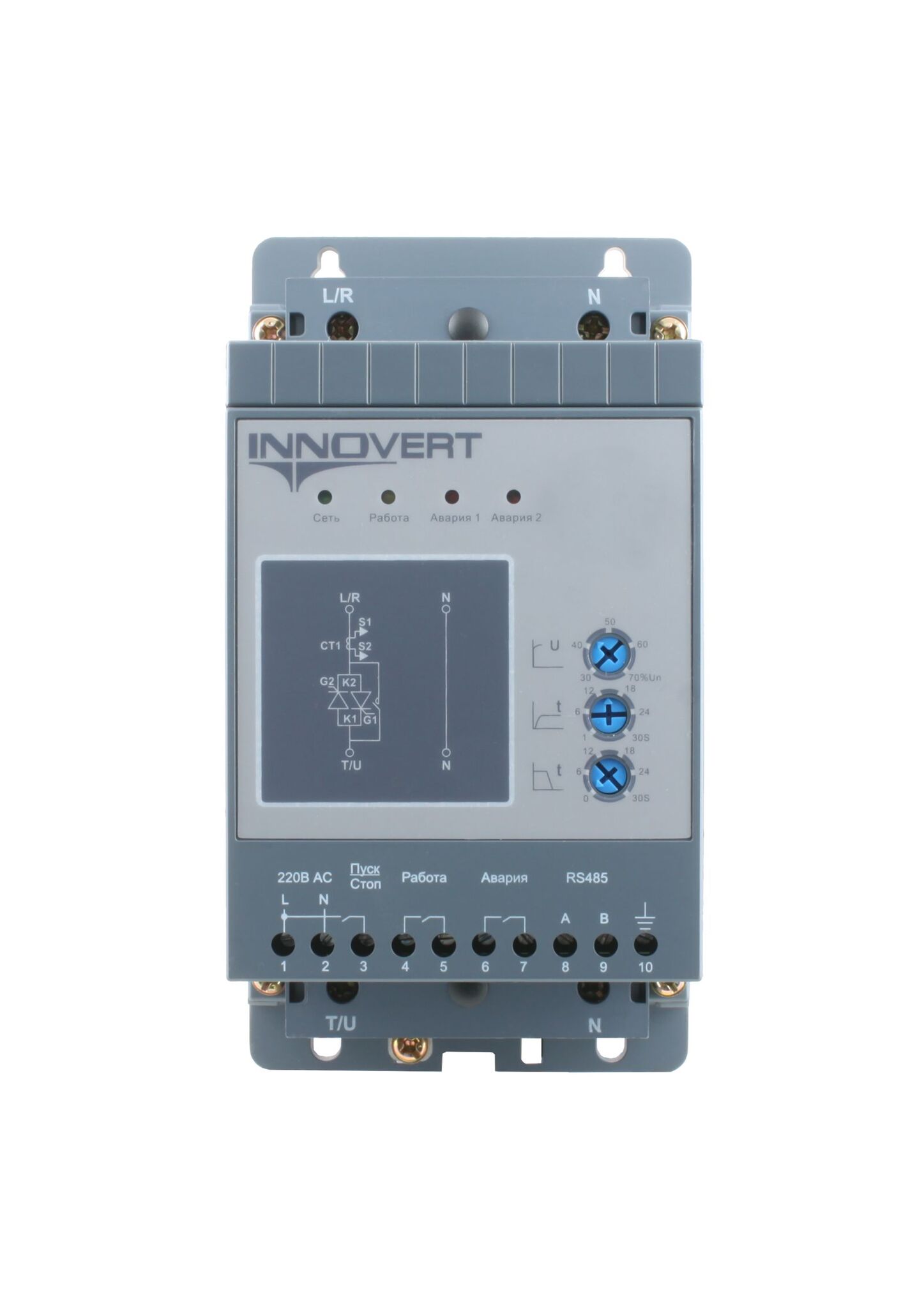

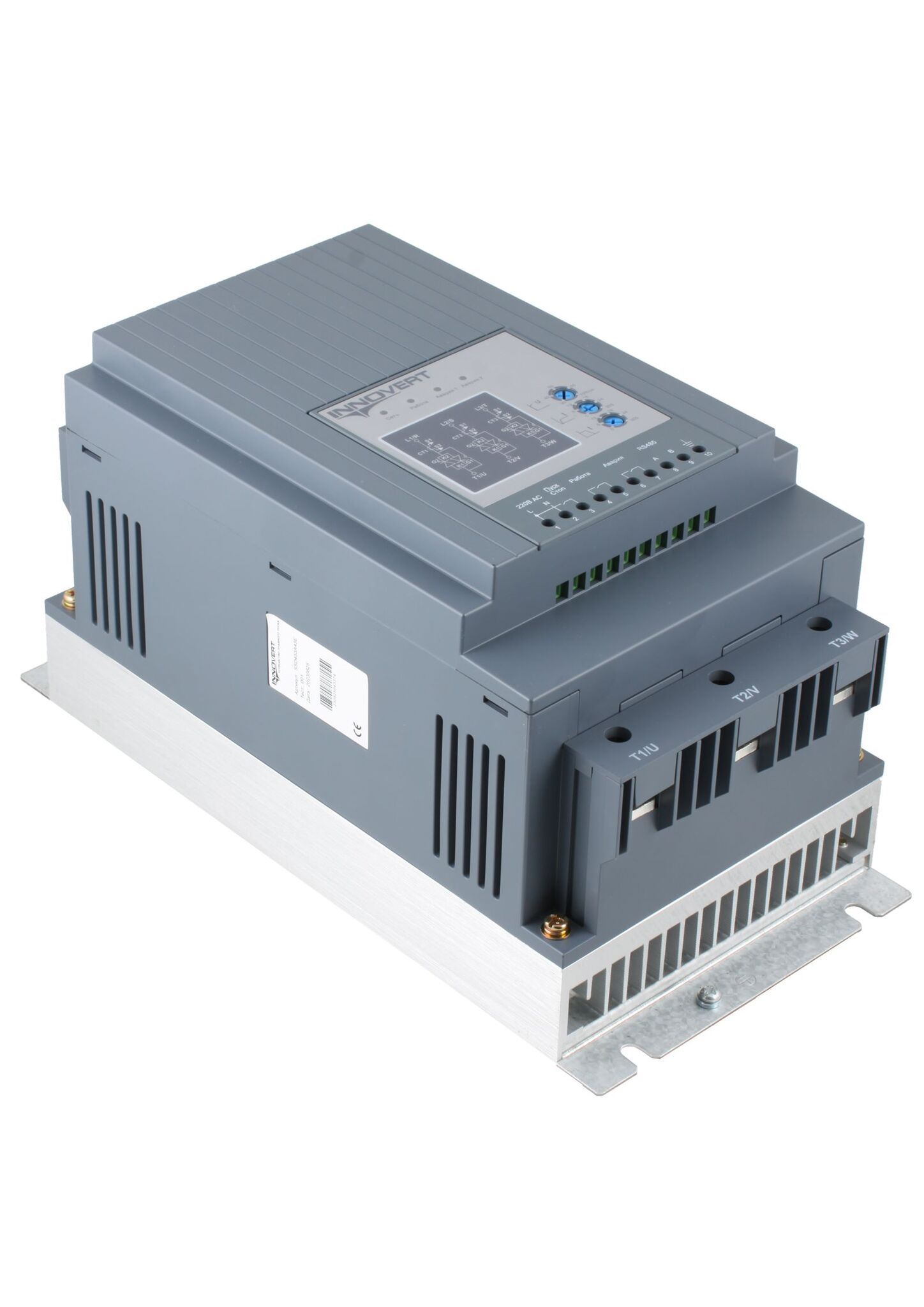

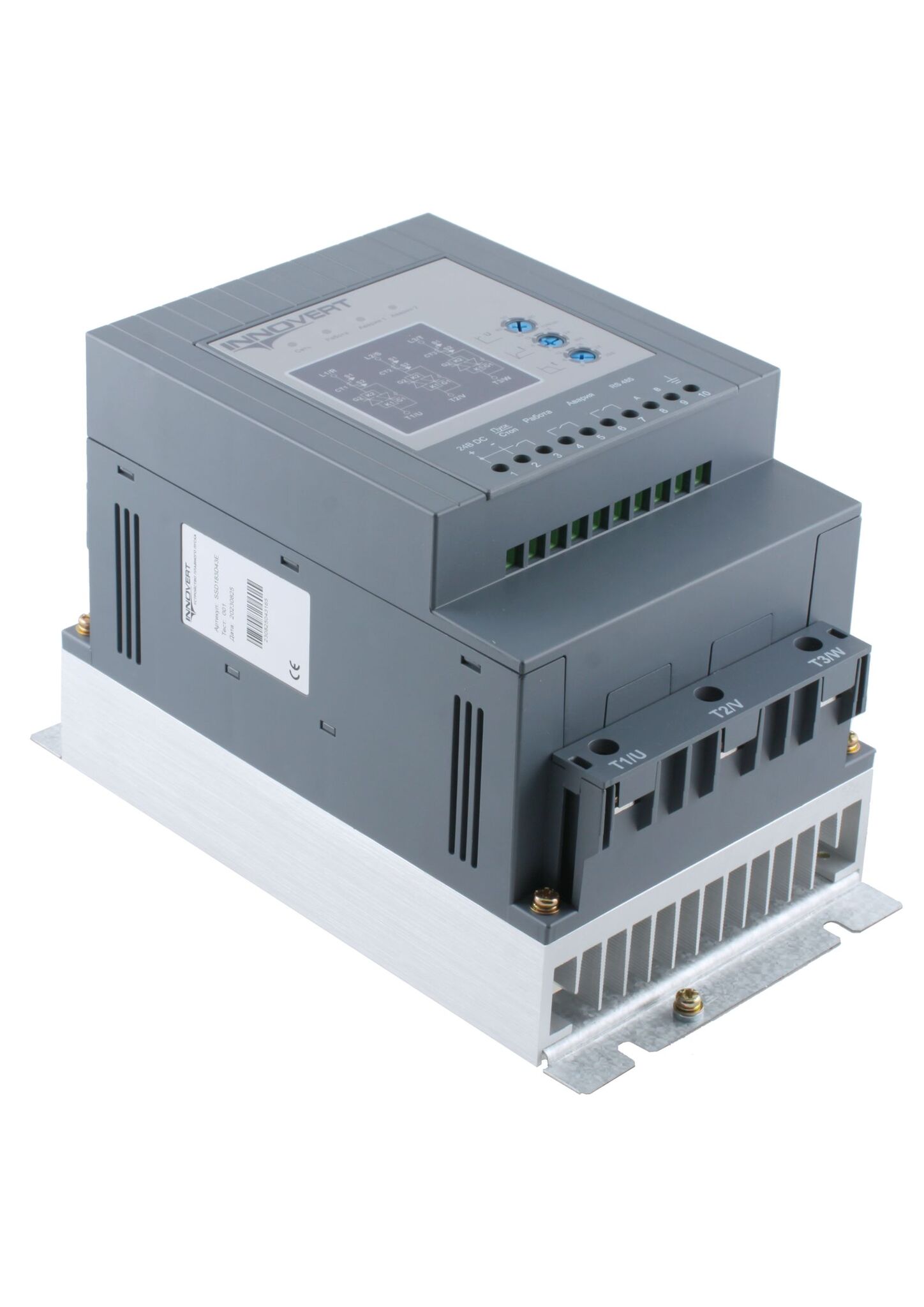

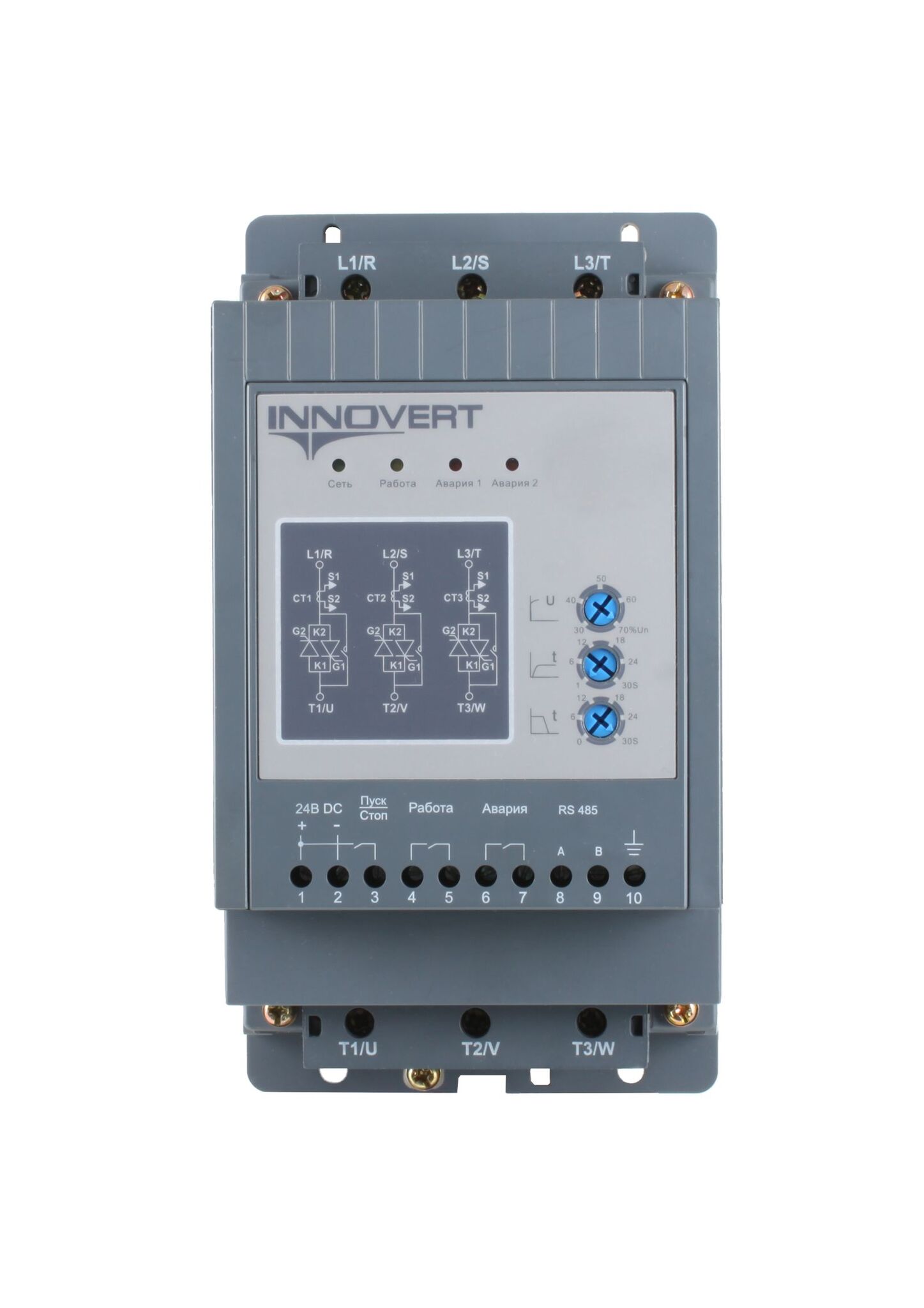

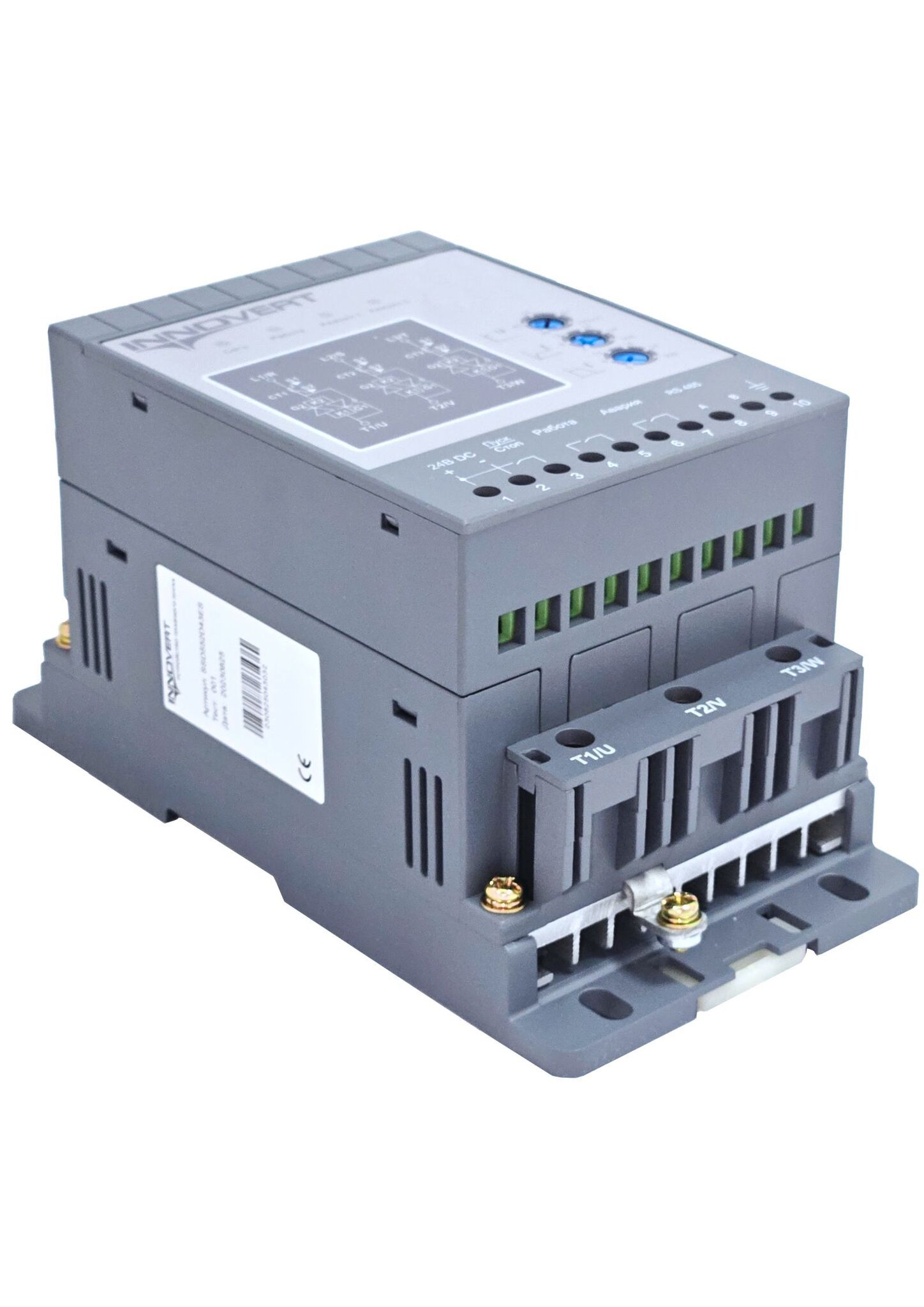

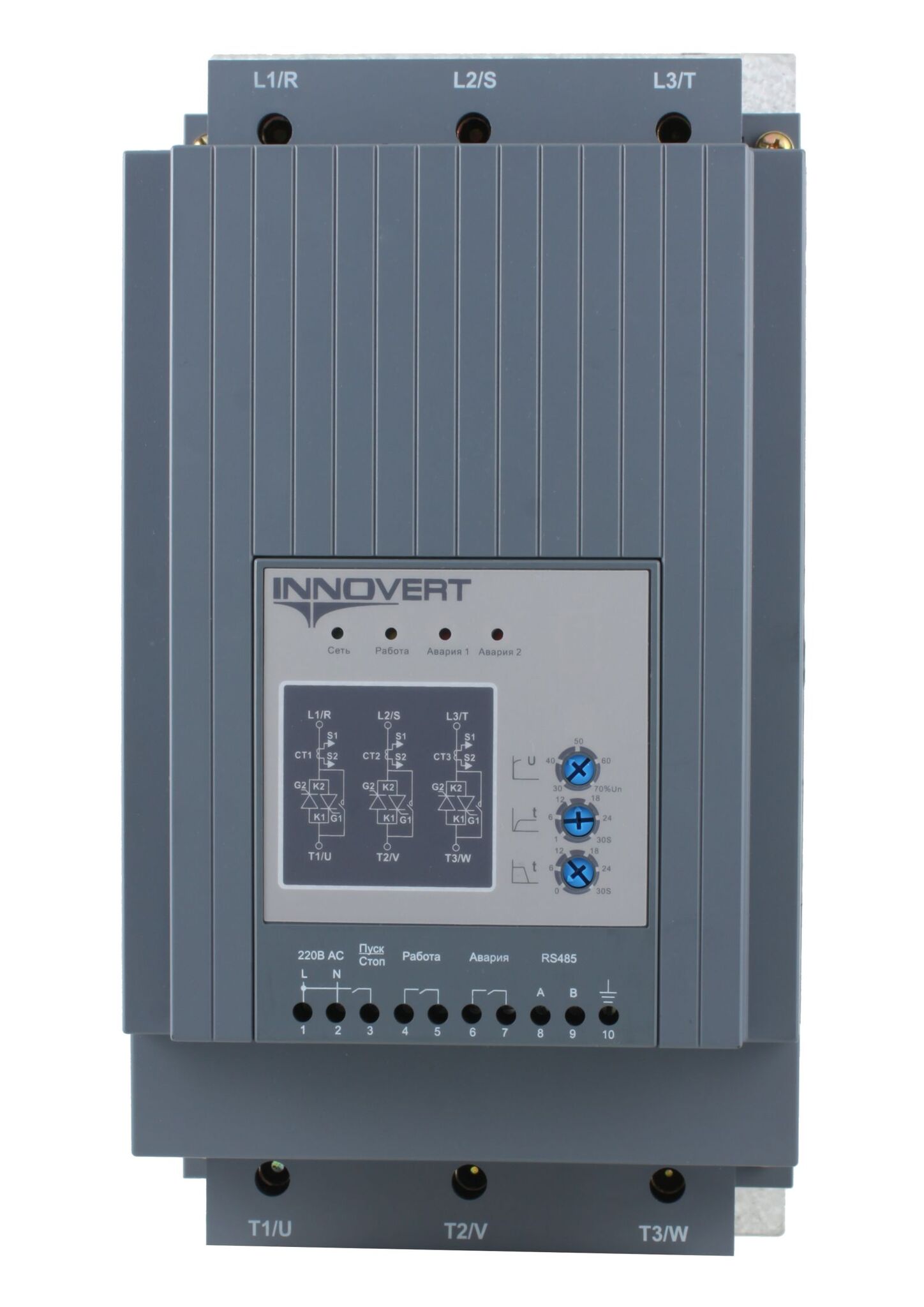

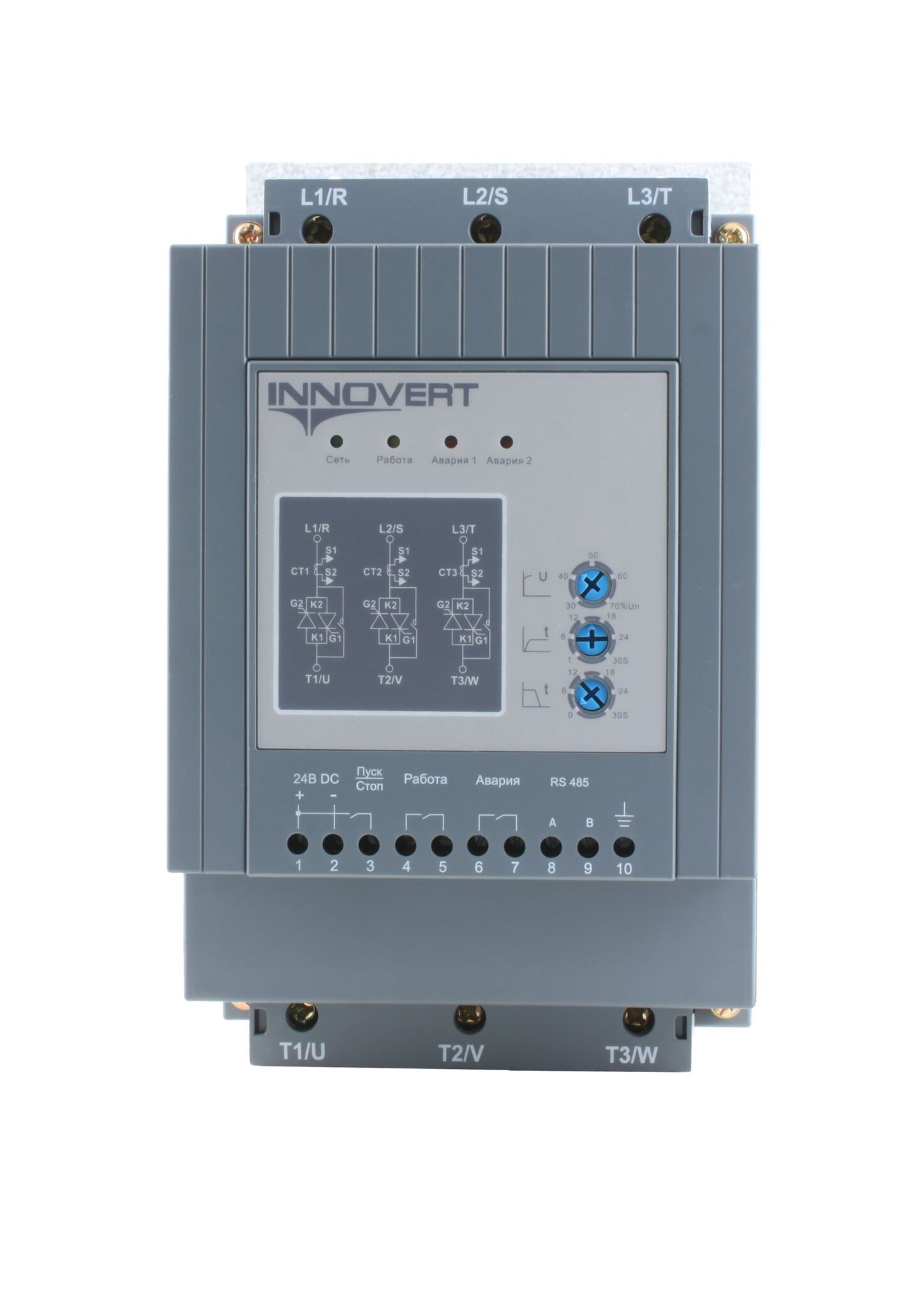

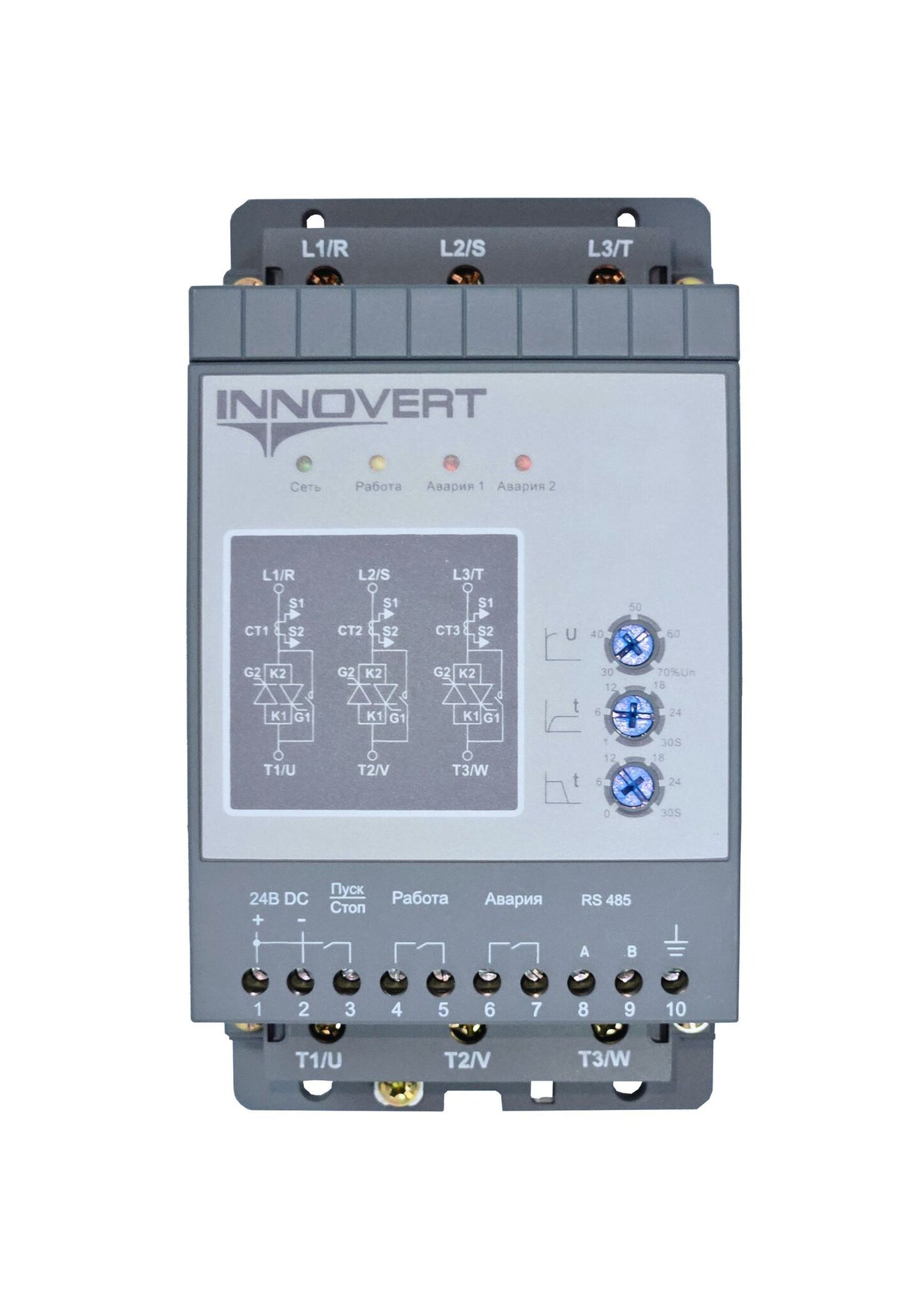

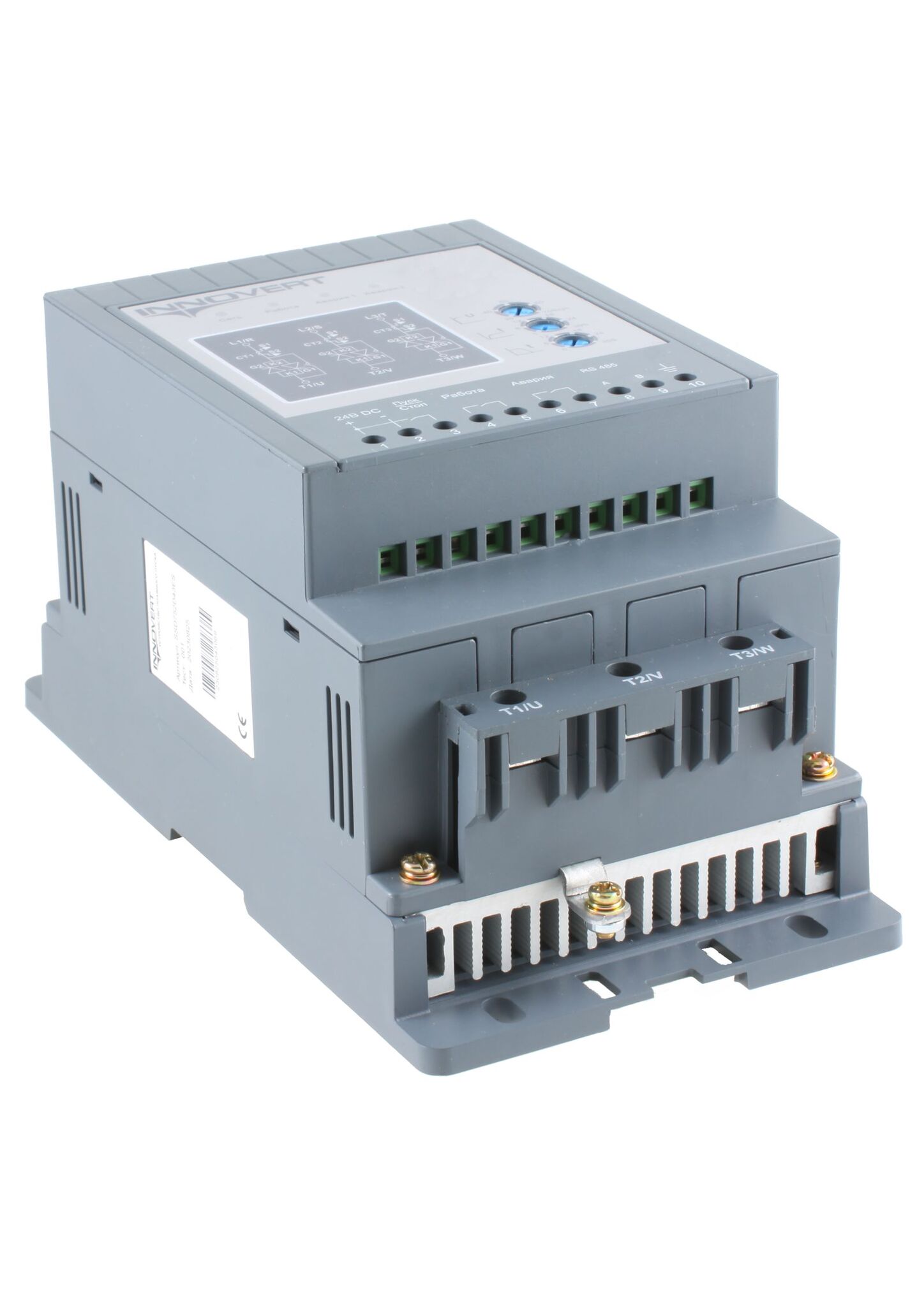

Устройства плавного пуска INNOVERT серии SSD
Универсальное многофункциональное устройство плавного пуска для промышленных применений малой и средней мощности
Описание
INNOVERT SSD — простое, компактное и экономичное устройство для плавного пуска и останова асинхронных электродвигателей с расширенными функциональными возможностями.
Применяется для систем, не требующих регулирования скорости вращения, обеспечивает плавный пуск, останов и снижение пусковых токов.
Разработан для промышленных применений малой и средней мощности:
- вентиляция
- водоканалы
- химия
- строительство
- переработка материалов
Подключение и запуск за полчаса!
Диапазон мощностей от 0,75 Вт до 75 кВт
- Вентиляторы
- Конвейеры
- Экструдеры
- Мельницы
- Дробилки
- Прессы
- Грануляторы
- Горелки
- Компрессоры
- Куттеры
- Миксеры
- Насосы
| Характеристики преобразователя INNOVERT SSD | Значение |
| Мощность, кВт | 0,75-75 |
| Напряжение вход/выход |
220В 1 фаза / 220В 1 фаза 380В 3 фазы / 380В 3 фазы |
| Дискретные входы | 1 |
| Релейные выходы | 2, н.о. |
| Порт RS485 | Протокол MODBUS RTU |
| Защита корпуса | IP21 |
| Встроенный датчик температуры | Отключение при 75° С |
| Панель управления | Встроенная |

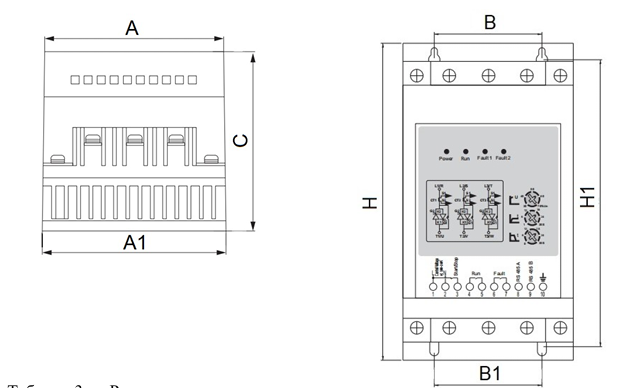

| Тип корпуса | A | A1 | D/D1 | C | H | H1 |
|
| A | 91 | 92 | 60 | 95 | 175 | 156 | |
| B | 105 | 108 | 68 | 105 | 200 | 182 | |
| C | 124,8 | 125 | 80 | 132 | 220 | 208 | |
| D | 129,2 | 155 | 110,3 | 160 | 310 | 293 |
| Элемент | Наименование | Описание функции |
|
Светодиодный индикатор «Cеть» (зеленый) | Оповещает о наличии напряжения управления |
|
Светодиодный индикатор «Работа» (желтый) | Отображает текущий режим работы. Мигает в режимах пуска и останова двигателя, горит постоянно при работе |
|
Светодиодные индикаторы «Авария 1», «Авария 2» (красные) | Отображают код ошибки. См. описание кодов в п. 8 |
|
Кнопка «ПУСК» | Предназначена для пуска и останова электродвигателя* |
|
Потенциометр настройки начального | Предназначен для задания ограничения пускового напряжения: от 30 до 70 % номинального напряжения |
|
Потенциометр настройки времени плавного пуска | Предназначен для задания времени повышения напряжения для плавного пуска электродвигателя: от 1 до 30 с |
|
Потенциометр настройки времени плавного останова | Предназначен для задания времени понижения напряжения для плавного останова электродвигателя: от 0 до 30 с, при «0» - производится останов выбегом |
- Инструкция по эксплуатации устройства плавного пуска INNOVERT SSD (pdf)
- Краткое описание устройства плавного пуска INNOVERT SSD (pdf)
- Паспорт устройства плавного пуска INNOVERT SSD (pdf)
- Карточка быстрого пуска УПП INNOVERT SSD (pdf)
- Пример запуска УПП INNOVERT SSD с кнопкой-выключателем (pdf)
- Лифлет по устройствам плавного пуска INNOVERT SSD (pdf)

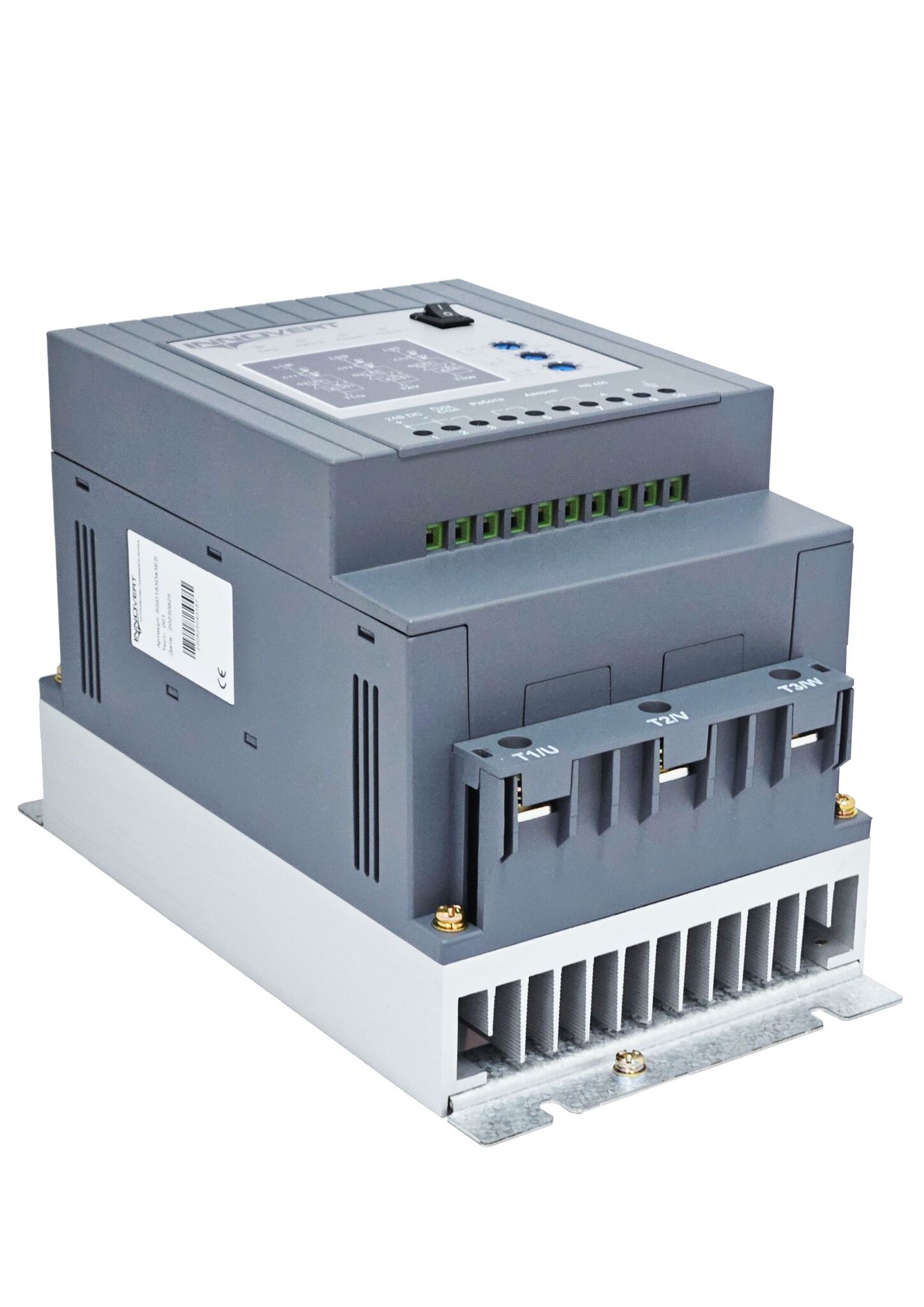

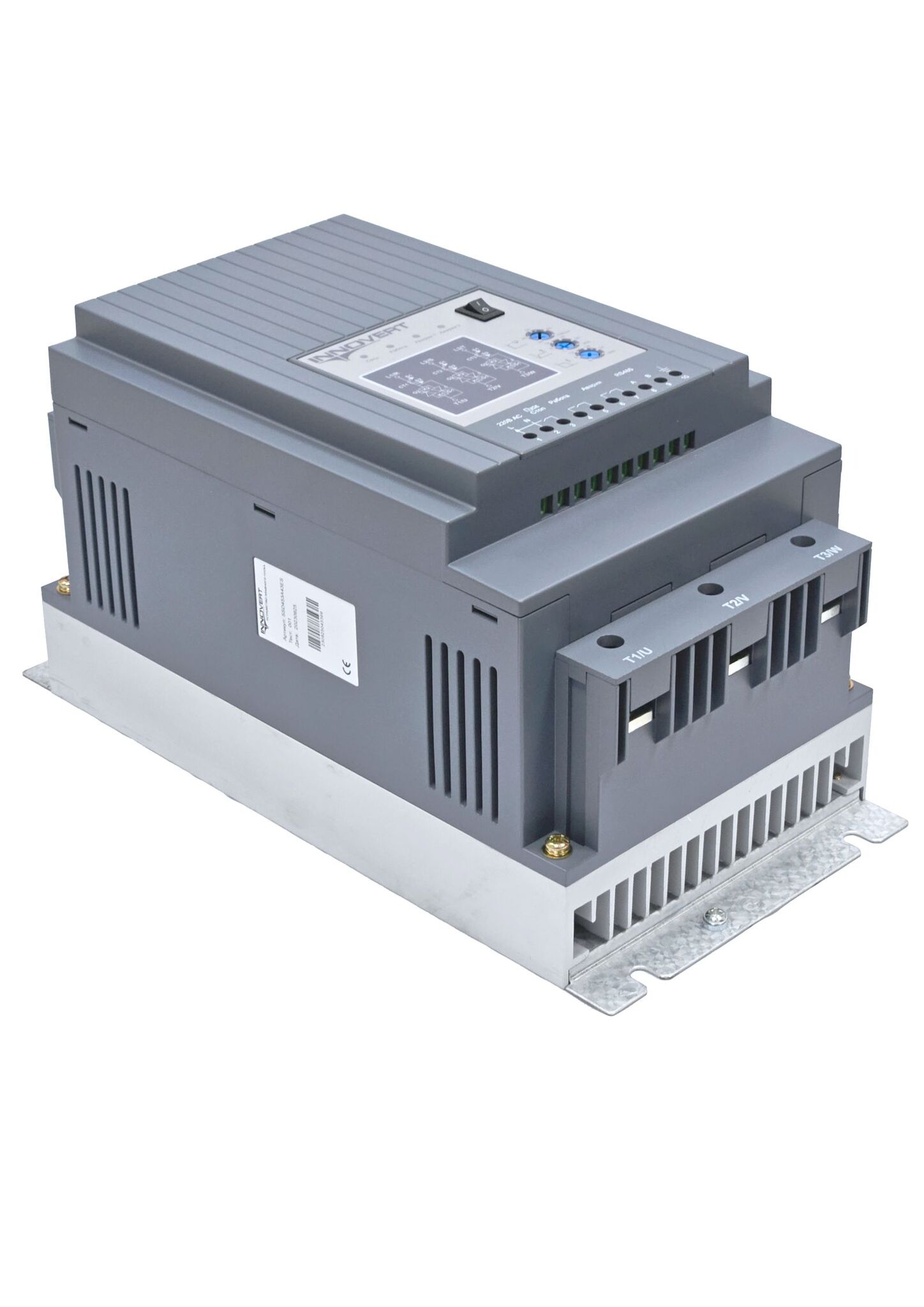

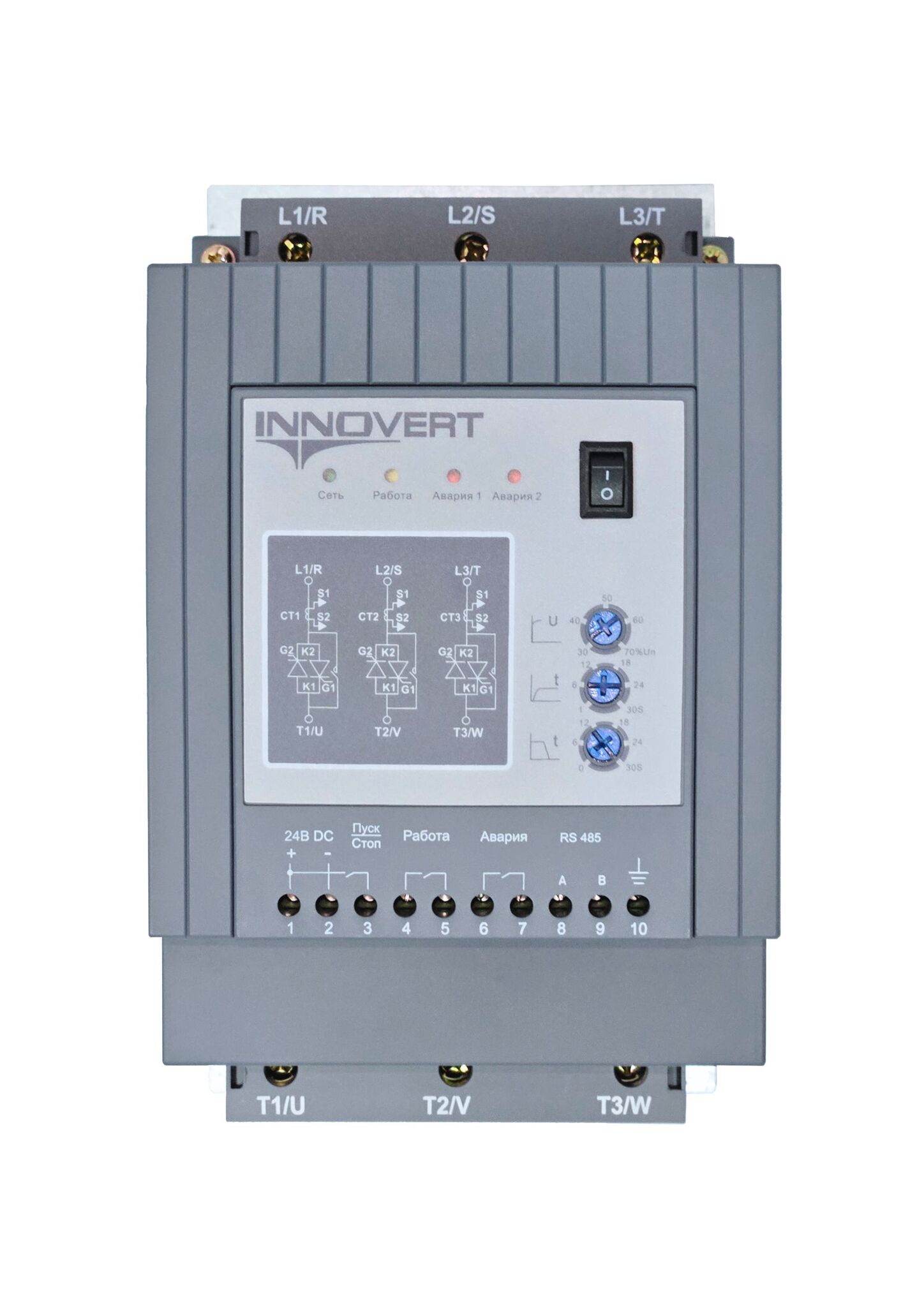

Доступны однофазные и трёхфазные модели УПП от 0,75 до 75 кВт (на токи от 1,5 до 150 А), которые вы можете компоновать в зависимости от своих потребностей с или без кнопки включения на панели управления, и с платой управления на 24 В постоянного тока или 220 В переменного тока.
Устройства плавного пуска INNOVERT серии SSD во всех конфигурациях имеют встроенный обводной контактор и Modbus RS-485.
