Преобразователи частоты INNOVERT серии IVD

Высокоэффективный преобразователь частоты для двигателей вентиляторов

В России уже работает

преобразователей INNOVERT

Описание

Описание
Отличительные особенности
Технические характеристики
Габариты

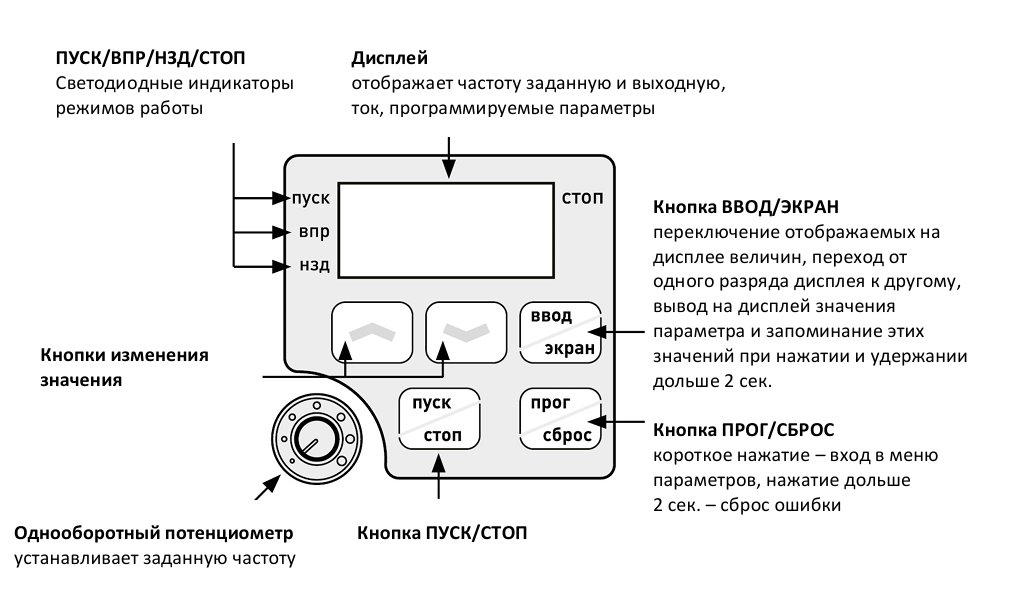

Управление
ПО
3D модели
Документация

INNOVERT IVD — компактный, простой в использовании и экономичный частотный преобразователь, оснащённый базовым набором функциональных параметров. Он разработан специально для управления трёхфазными асинхронными двигателями вентиляторов*.

* Для электродвигателей дымососов рекомендуется использовать преобразователи из общепромышленной серии INNOVERT ISD mini PLUS или ITD

Принцип работы и запуск преобразователя основан на концепции «подключи и работай», что делает его установку и эксплуатацию максимально простыми и удобными

В серии представлено два варианта исполнения преобразователей NNOVERT VENT A и NNOVERT VENT B.

INNOVERT VENT А:

Не требует программирования
Частотный преобразователь уже настроен для работы с вентилятором
Регулирование вручную только от встроенного потенциометра
Быстрый и простой ввод в эксплуатацию
Диапазон мощностей от 0,12 кВт до 132 кВт

INNOVERT VENT B:

Имеет открытый доступ к программированию параметров
Может работать от датчика по аналоговому входу 0-10 В (4-20 мА)
Быстрый и простой ввод в эксплуатацию
Может работать по протоколу Modbus (RS485)
Имеет 15 предустановленных скоростей

Характеристики преобразователя INNOVERT IVD	INNOVERT IVD А	INNOVERT IVD B
Мощность, кВт	0,12 - 110	0,12 - 110
Перегрузочная способность	120%	120%
Напряжение вход	220В 1 фаза 380В 3 фазы	220В 1 фаза 380В 3 фазы
Напряжение выход	220В 3 фазы 380В 3 фазы	220В 3 фазы 380В 3 фазы
Дискретные входы	4/6 (NPN) в зависимости от мощности	4/6 (NPN) в зависимости от мощности
Аналоговые входы	не задействованы	1 выбирается переключателем I/V на корпусе (4-20мА / 0 10 В) / 2 входа (0-10В; 4-20мА)
Внутренний источник питания	не задействованы	10В 20мА
Транзисторные выходы	не задействованы	1 (NPN) 48В, 50мА в зависимости от мощности
Релейные выходы	не задействованы	1 (NO) инверсия через параметр Pd31 / 1 (NO/NC) в зависимости от мощности 250В 1А, 30VDC 1А / 250В 3А, 30VDC 3A
Аналоговые выходы	не задействованы	1 (0-10В) от 55 кВт и выше
PID регулятор	не задействованы	есть
Автоподхват	не задействованы	есть
Предустановленные скорости	не задействованы	15
Порт RS485	не задействованы	есть
Простой ПЛК	не задействованы	есть
Защита корпуса	IP20	IP20
Встроенный силовой ключ для тормозного резистора	не задействованы	не задействован
Встроенный датчик температуры	нет	нет
Панель управления	Съёмная от 55кВт и выше	Съёмная от 55 кВт и выше
Максимальная длина моторного кабеля без моторного дросселя, м	30 м	30 м

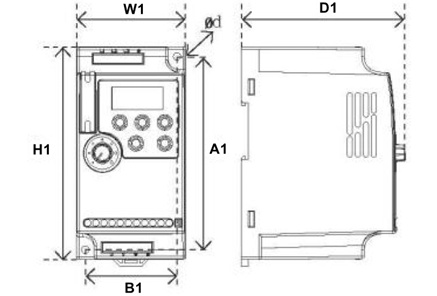

Мощность (кВт)	W (мм)	H (мм)	D (мм)	A (мм)	B (мм)	Ød (мм)
0,12-2,2	68	132	102	120	57	4,5
3,0	72	142	112,2	130	61	4,5
0,4-3,0	72	142	112,2	130	61	4,5
4,0-7,5	85	180	116	167	72	4,5
11, 15	106	240	153	230	96	4,5
18,5-30	151	332	167	318	137	7
37, 45	217	400	201	385	202	7
55	300	470	244	440	200	9
75-132	278	630	314	612	200	9

Управление через Modbus RTU (pdf)

Программное обеспечение InnoControl предназначено для настройки преобразователей частоты INNOVERT по протоколу MODBUS.

Возможности:

работает со всеми типами ПЧ INNOVERT,
веб-интерфейс,
интерфейс командной строки,
не требует специальной инсталляции,
работает под Windows, Linux, MacOS,

запись/чтение единичного параметра ПЧ,
запись/чтение всех параметров ПЧ,
экспорт/импорт значений параметров в текстовый файл,
отображение регистров статуса и ошибки,
отправка команд управления ПЧ,
задание частоты вращения.

Требования:

Операционная система: Windows 10+, Linux, MacOS
Версии браузеров начиная от: Firefox 60, Chrome 45, Yandex Browser 17, Edge 12
Архитектура: x86-32, x86-64, ARM7
