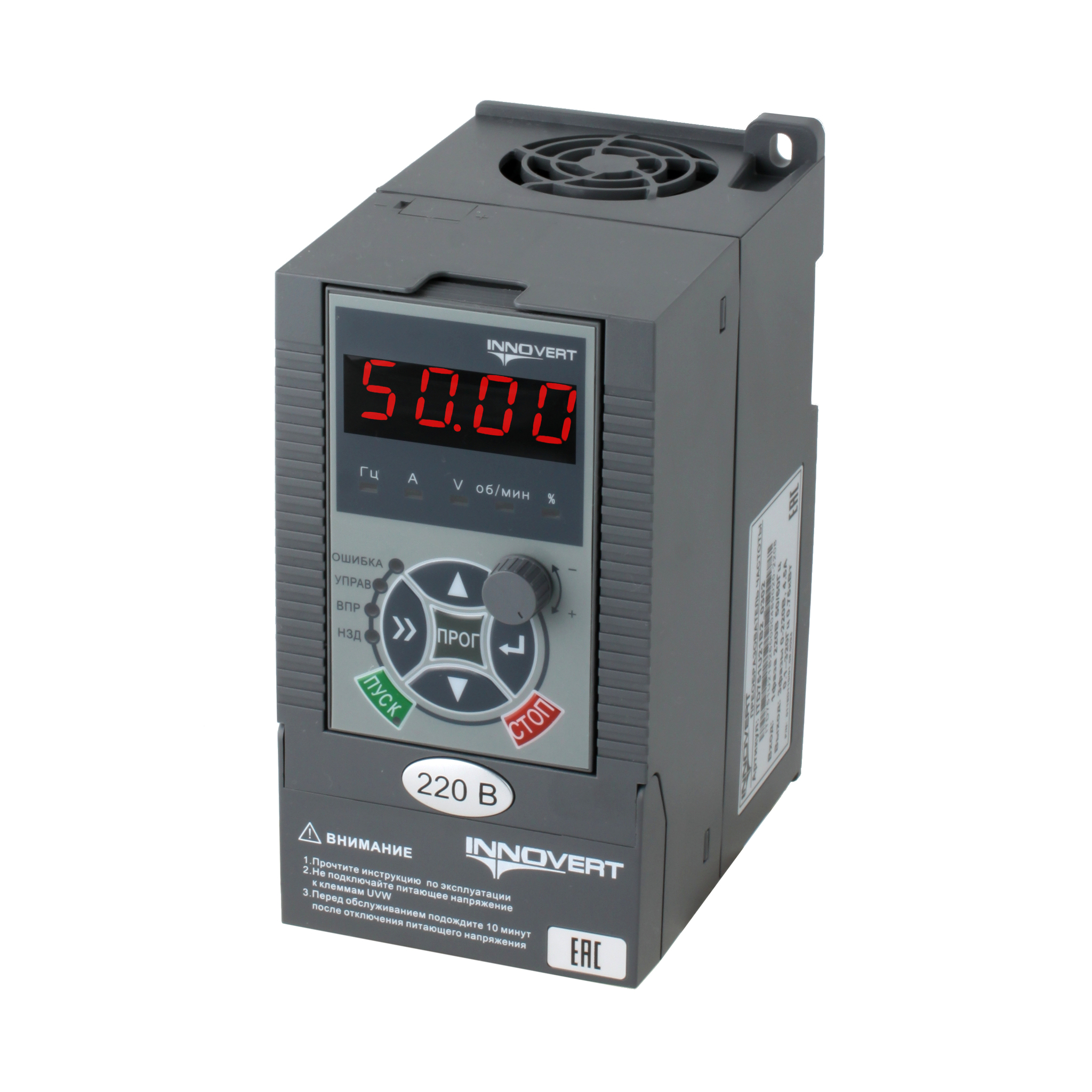

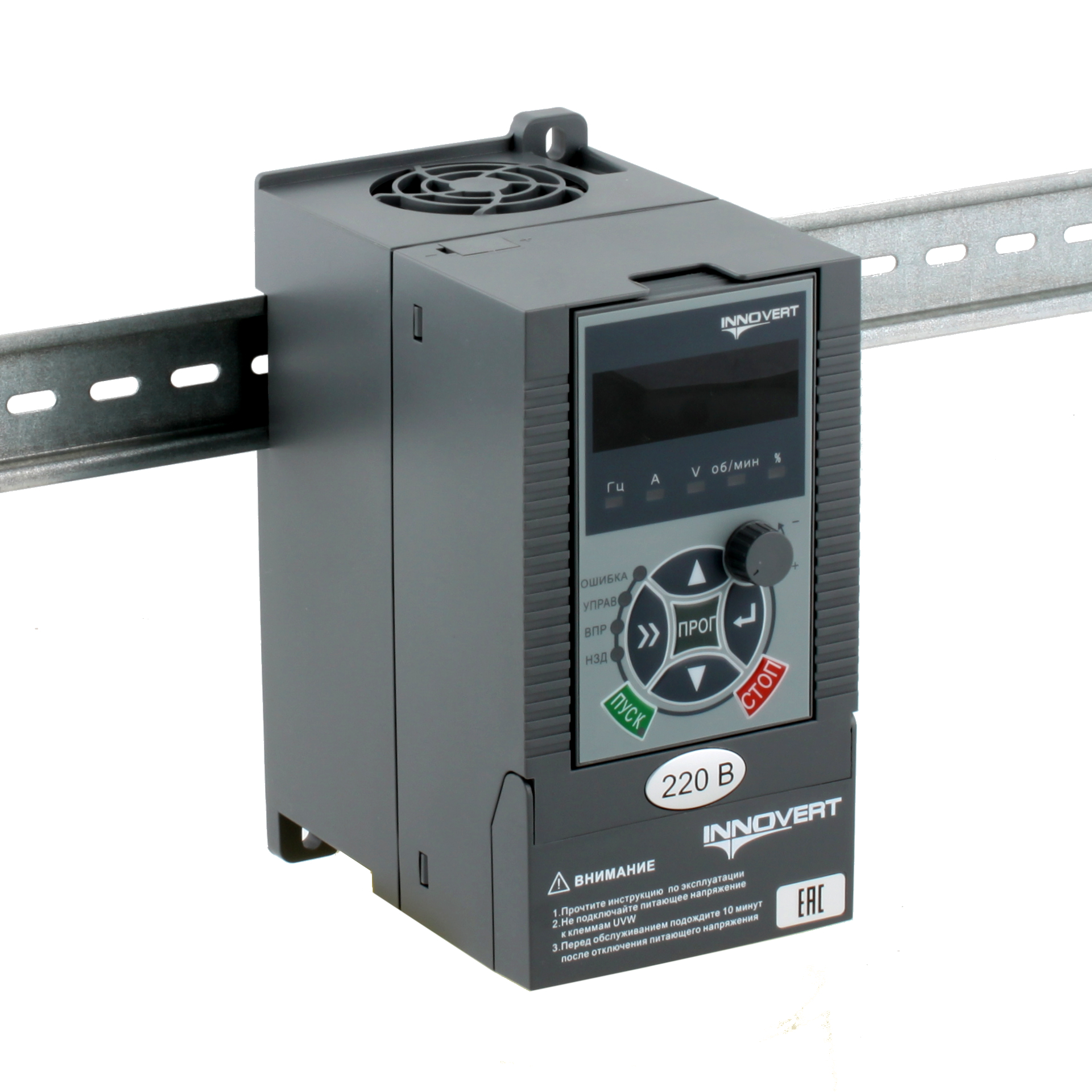

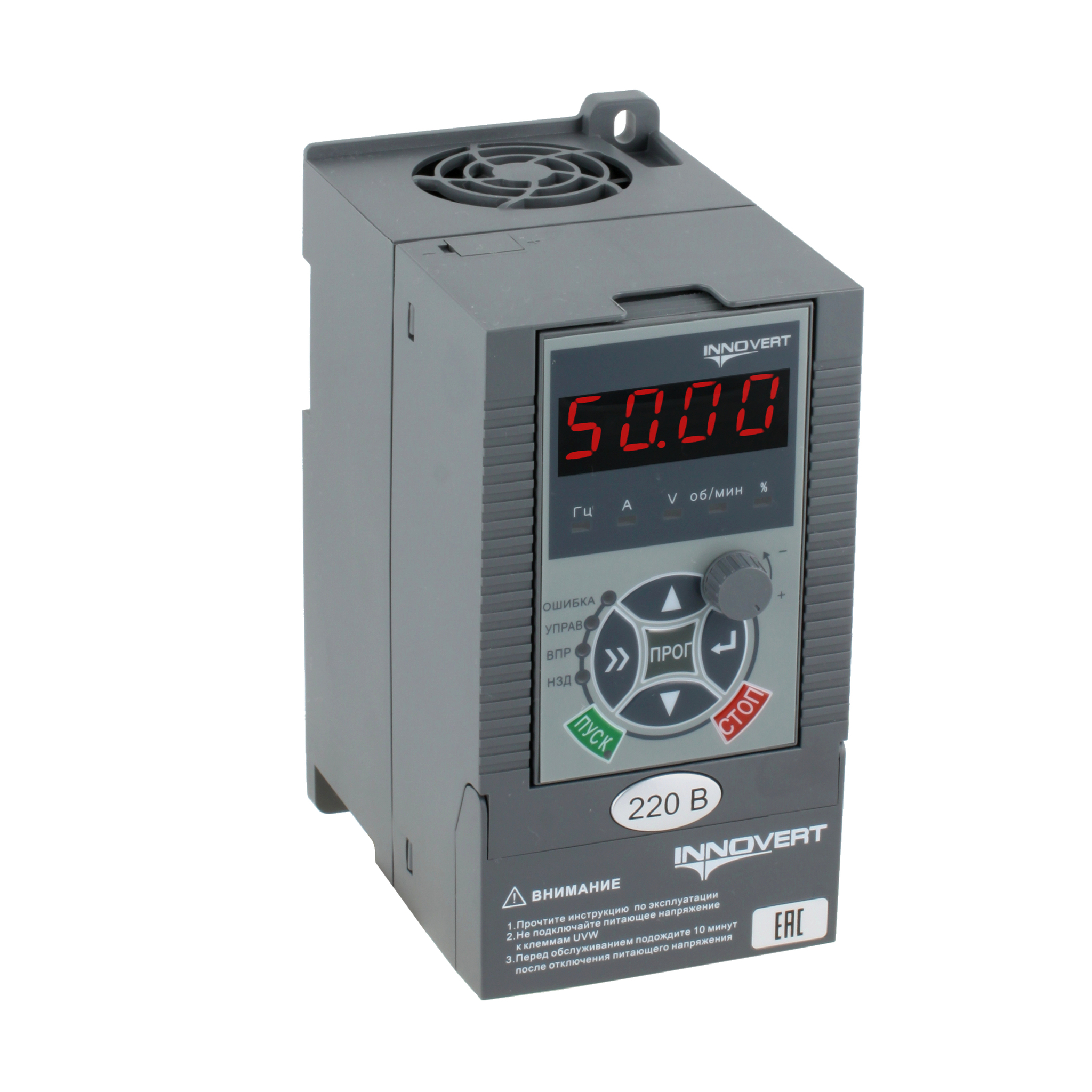

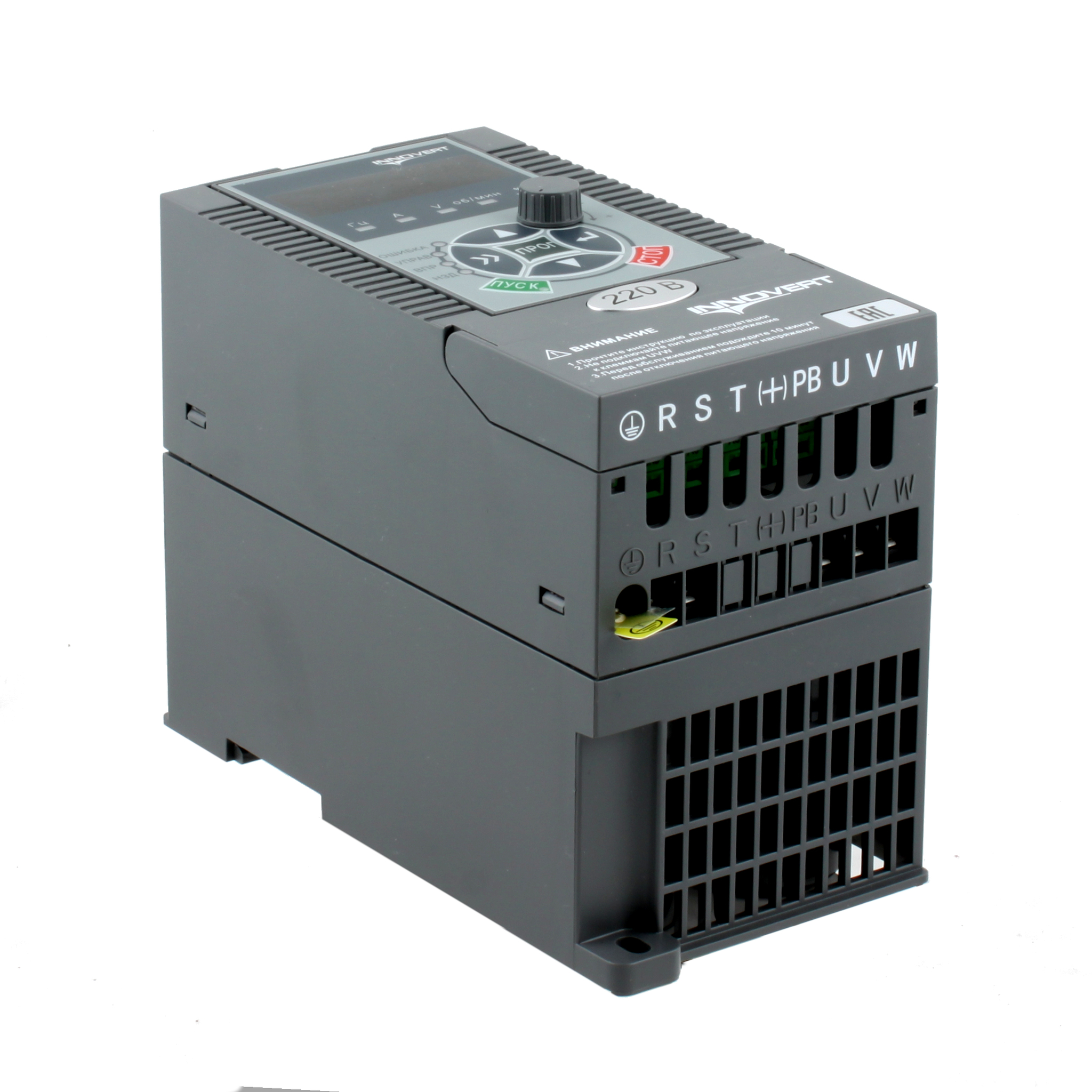

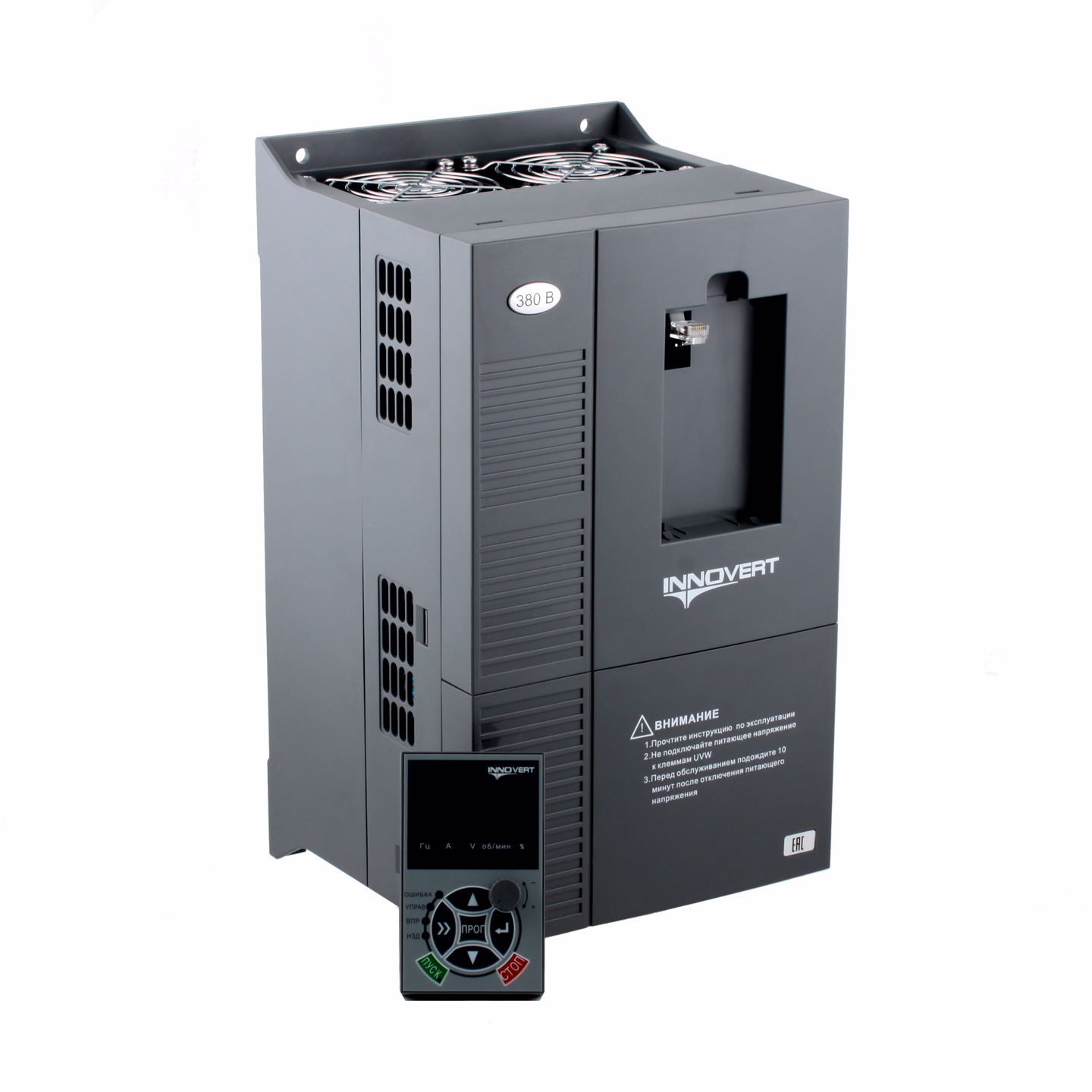

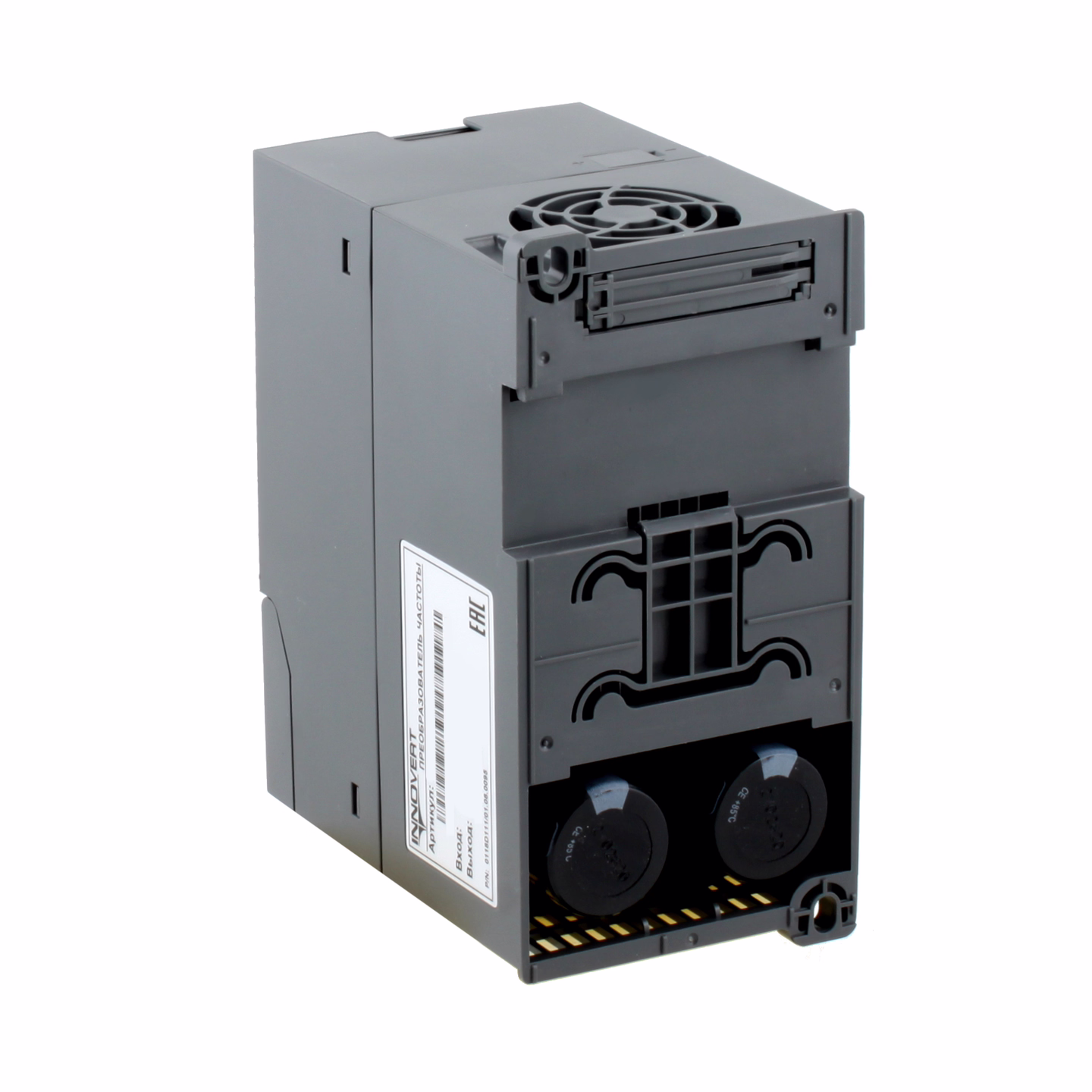

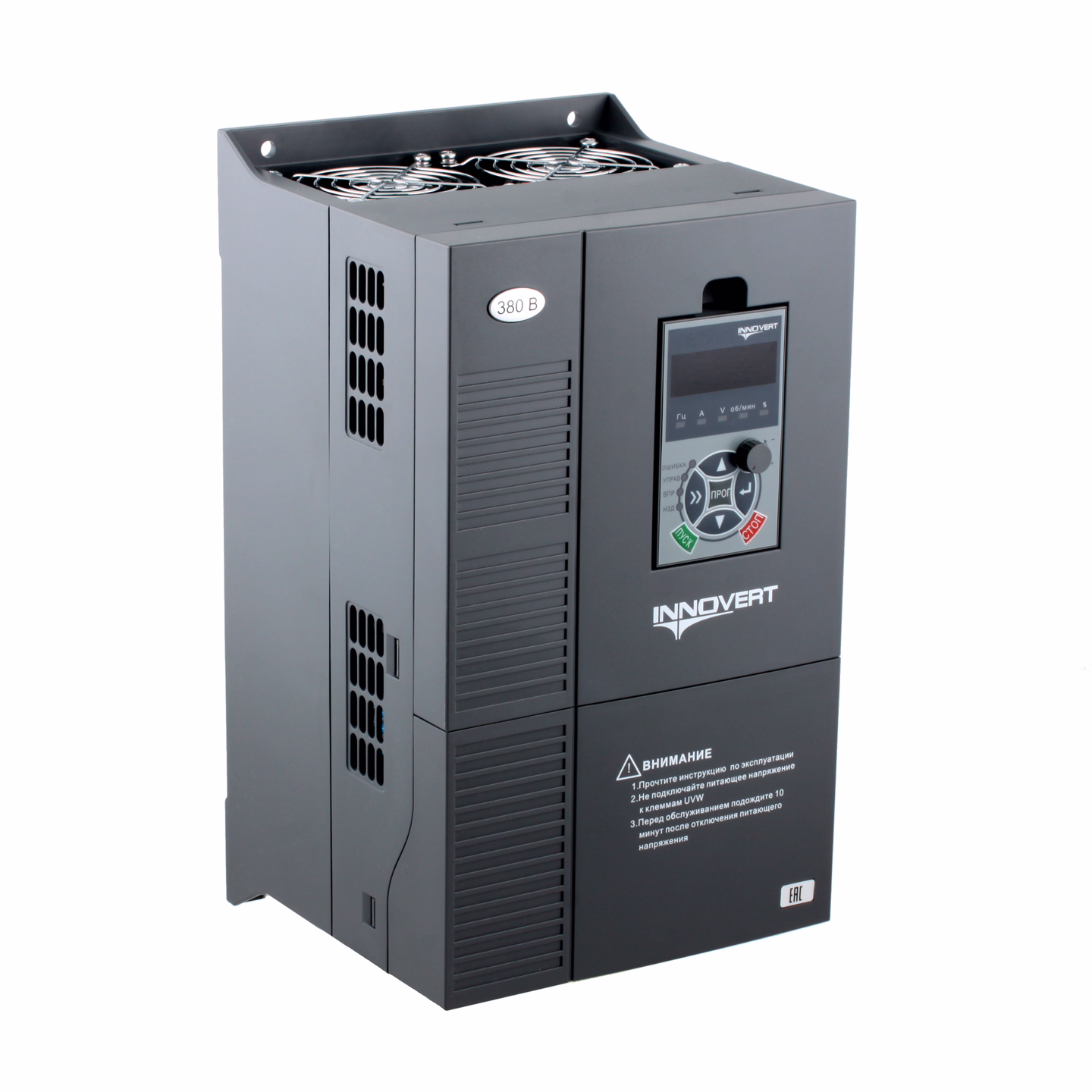

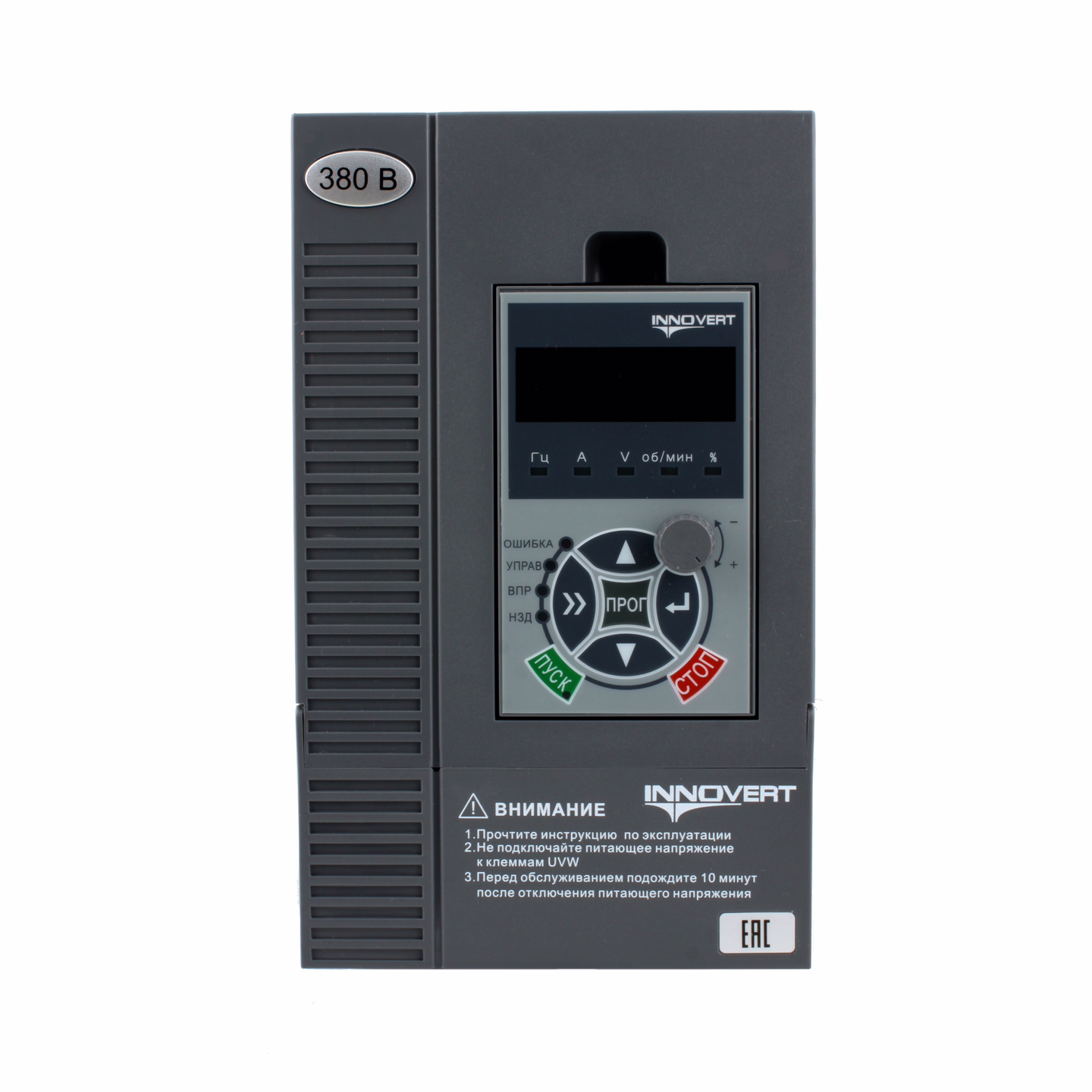

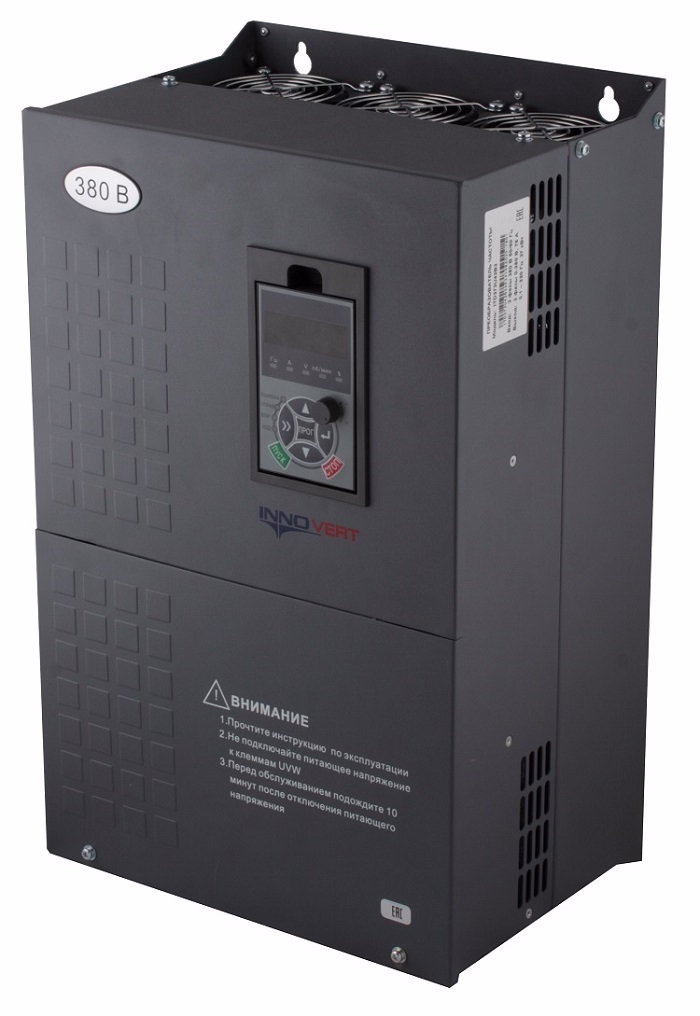

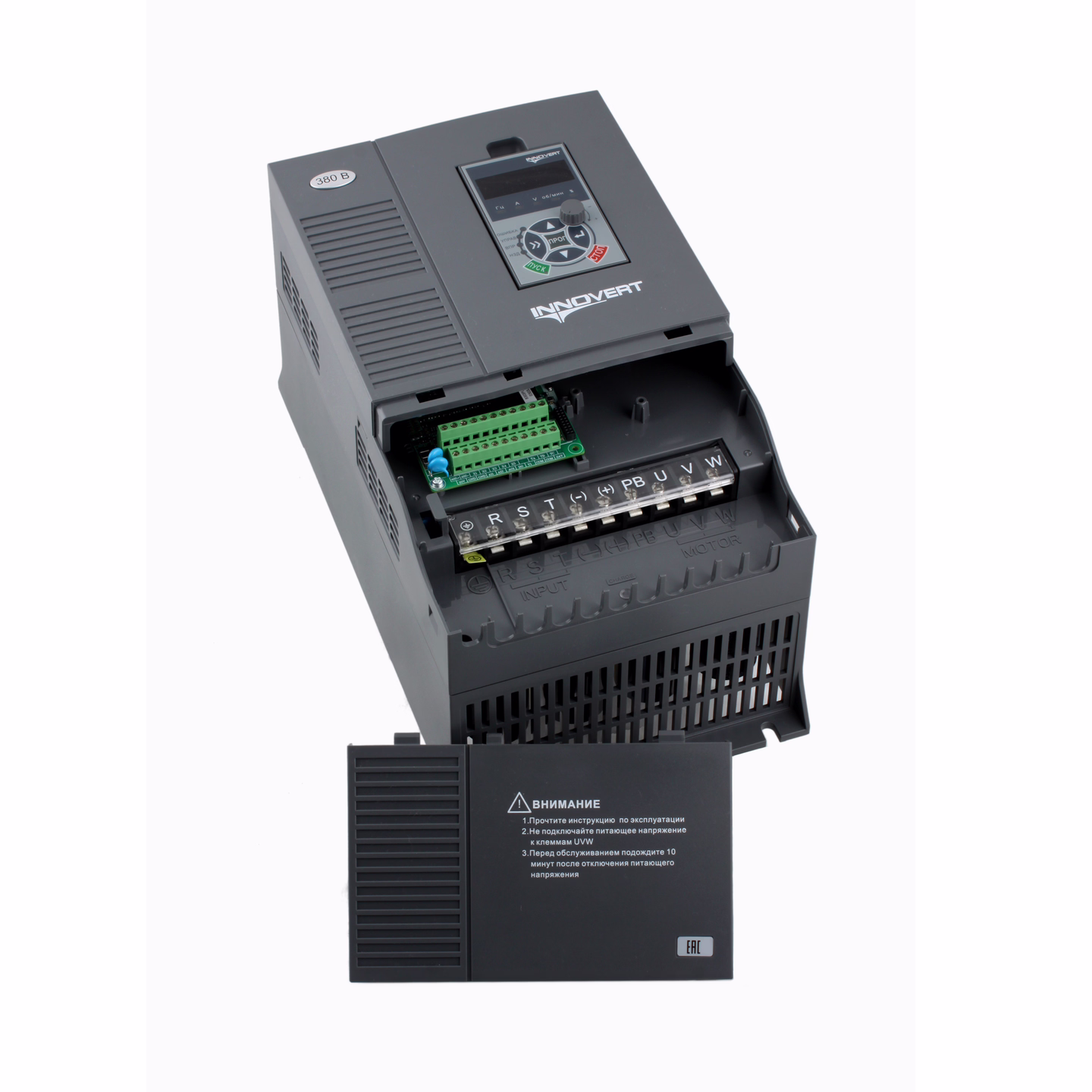

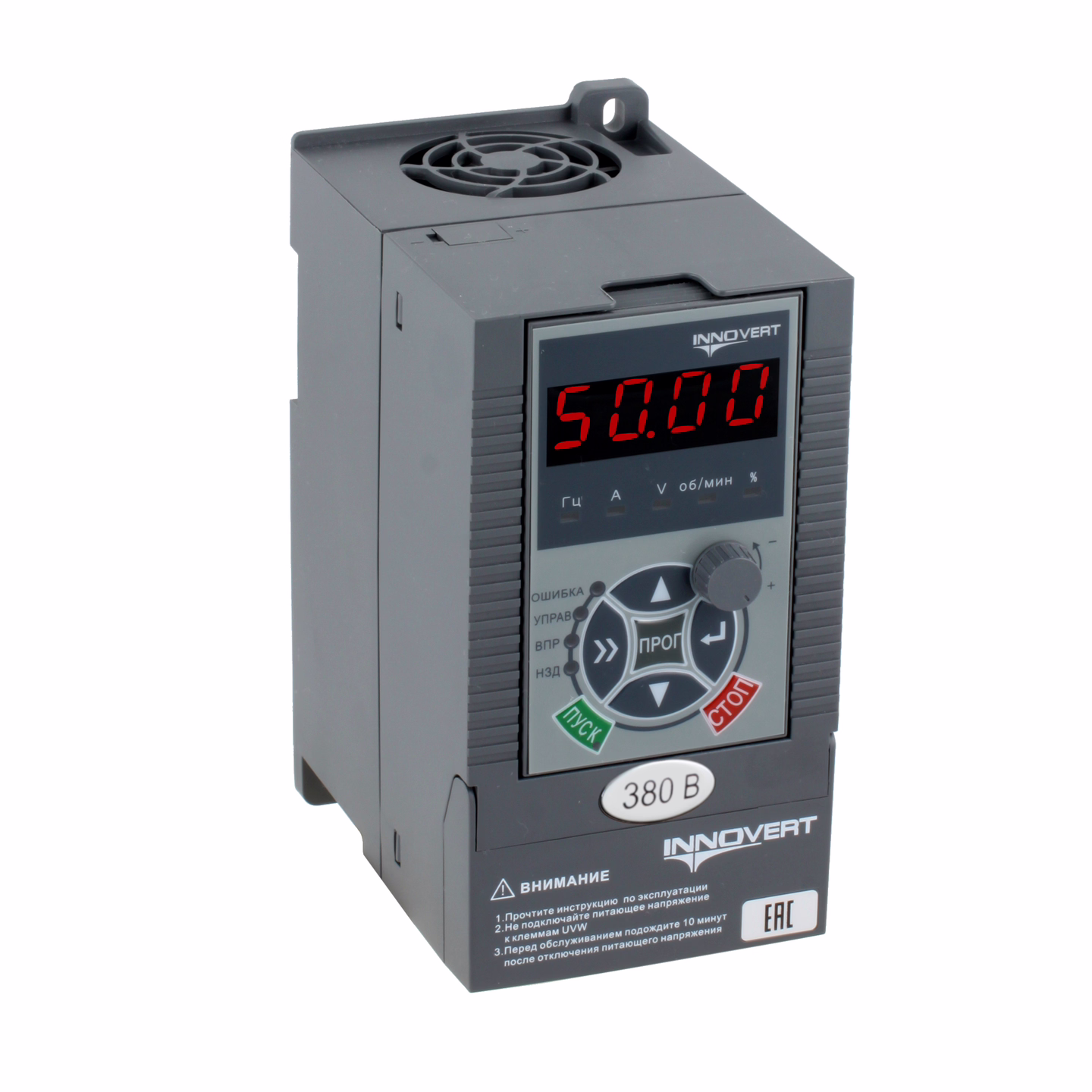

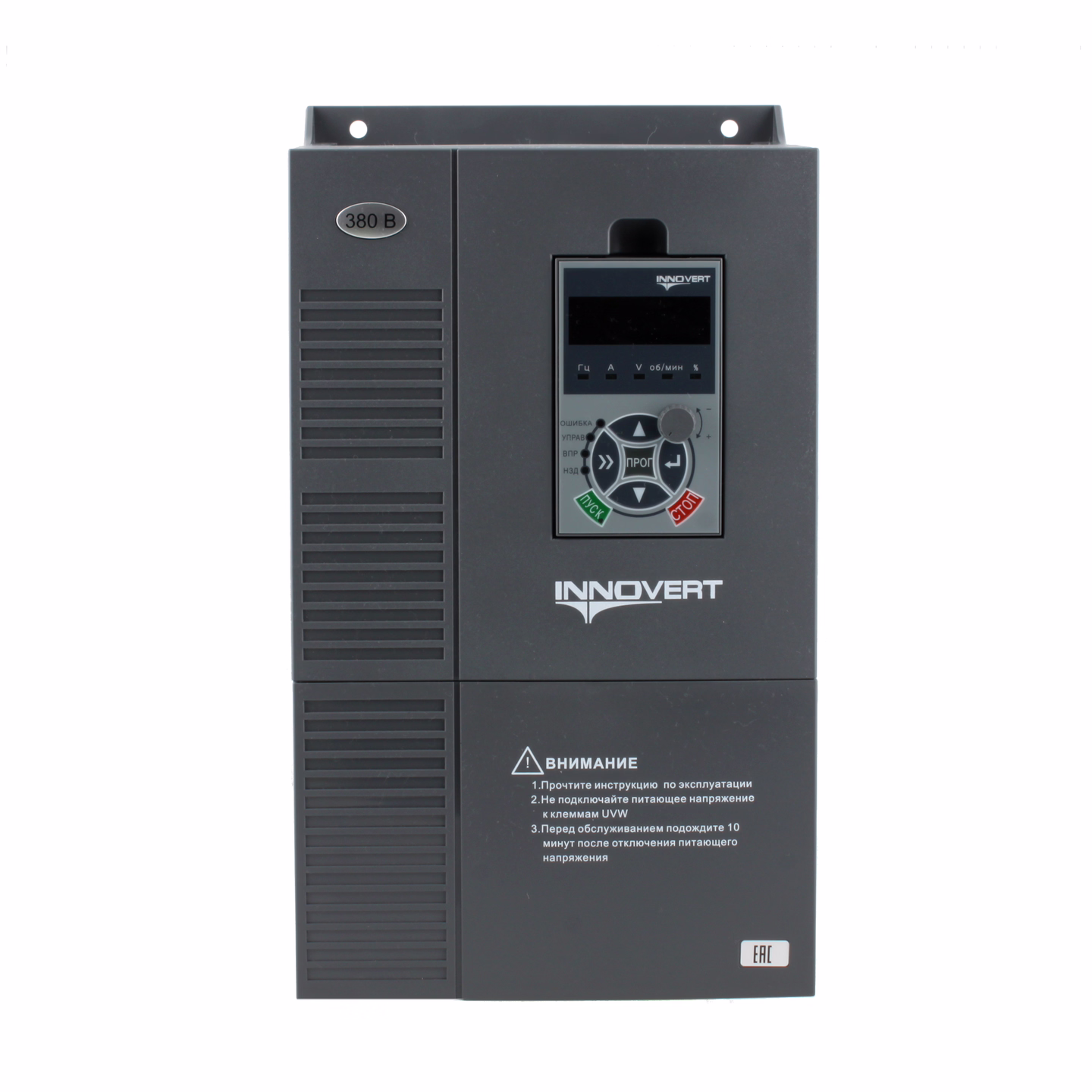

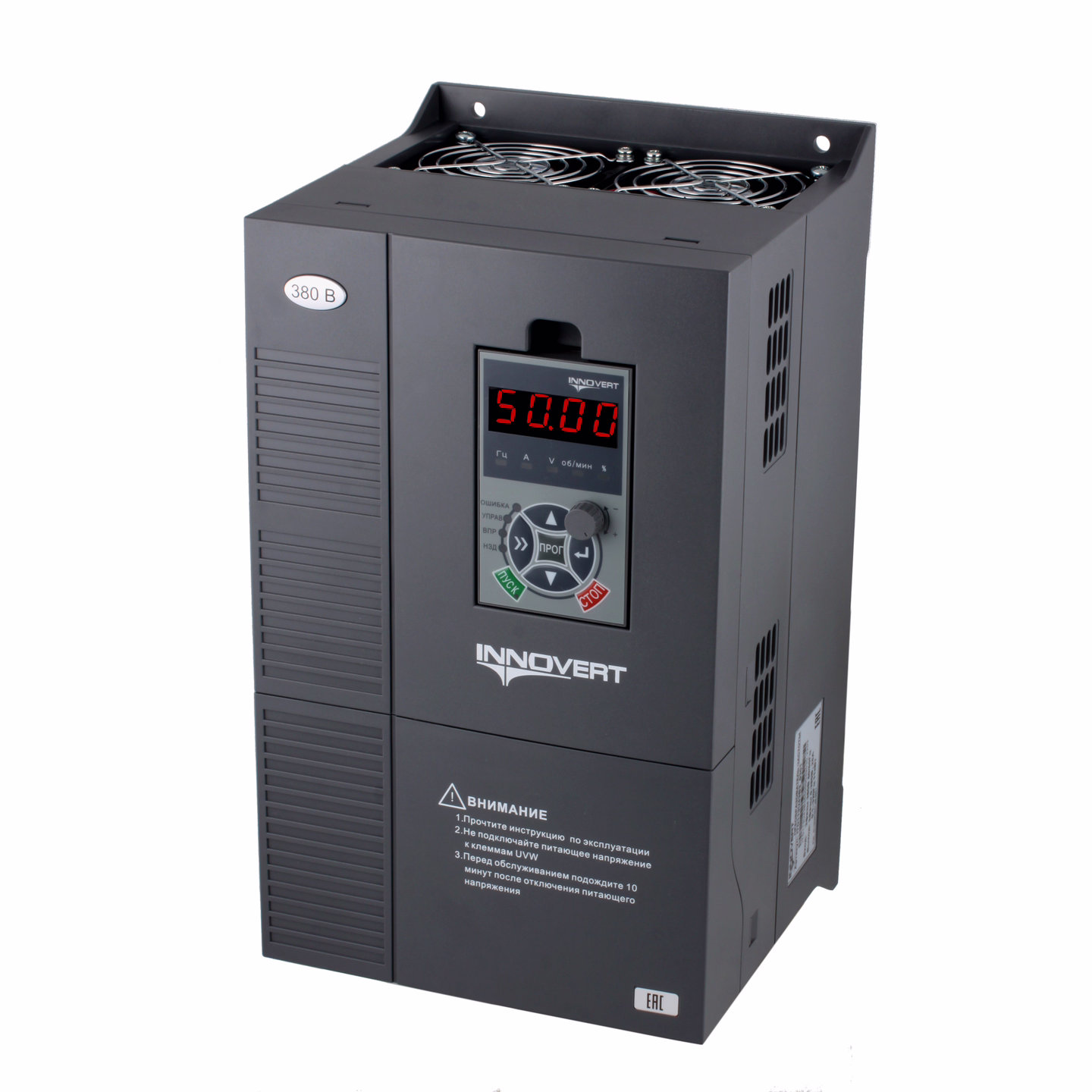

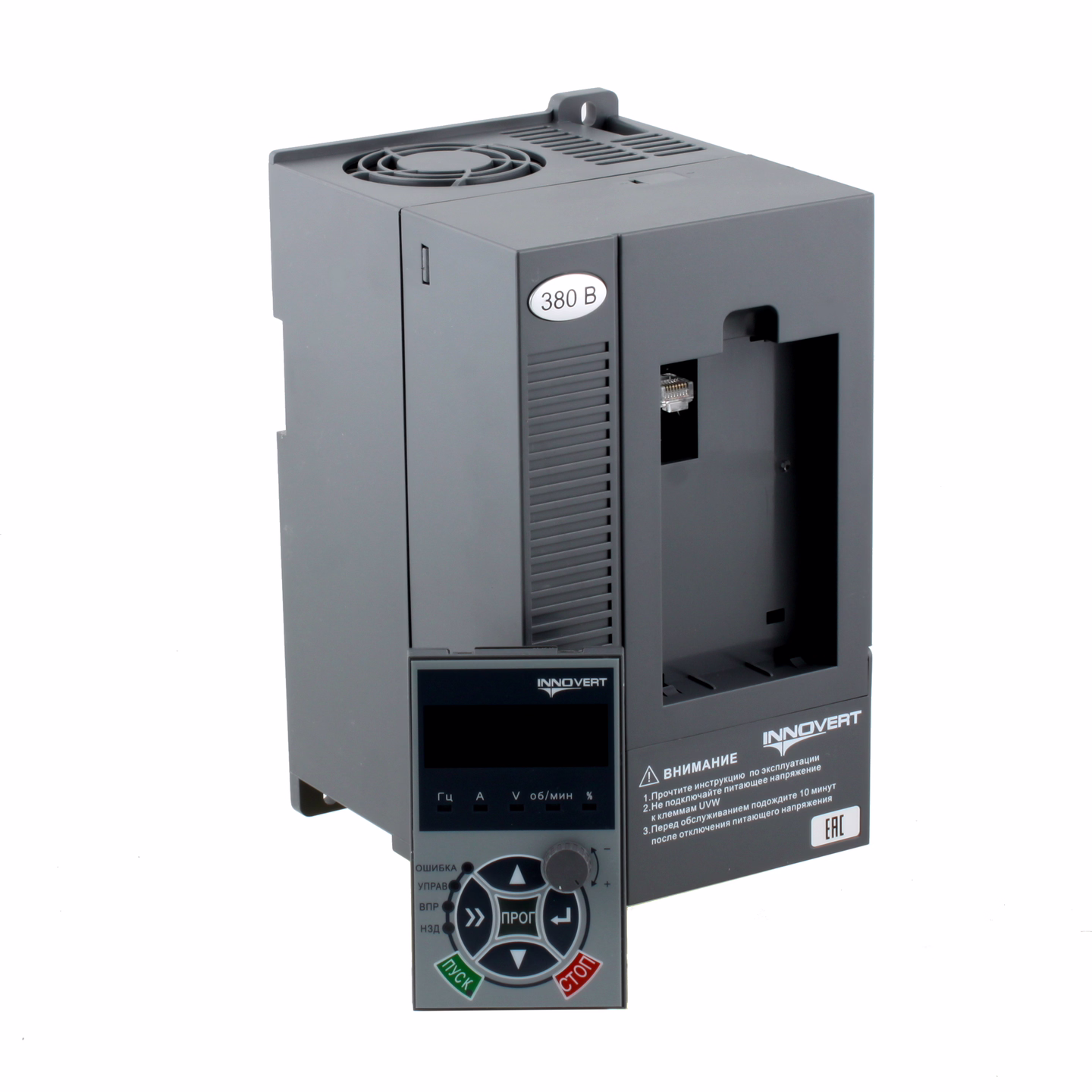

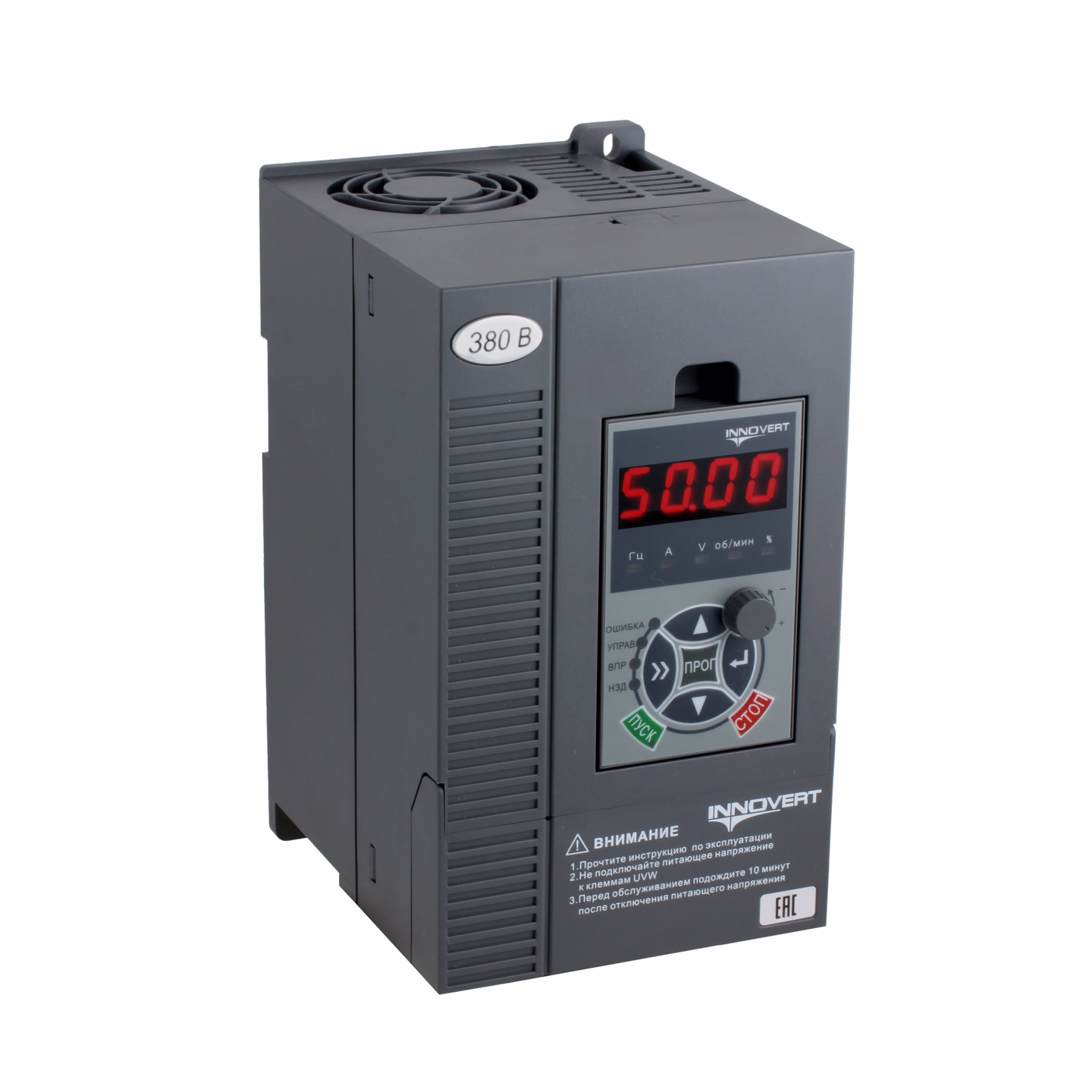

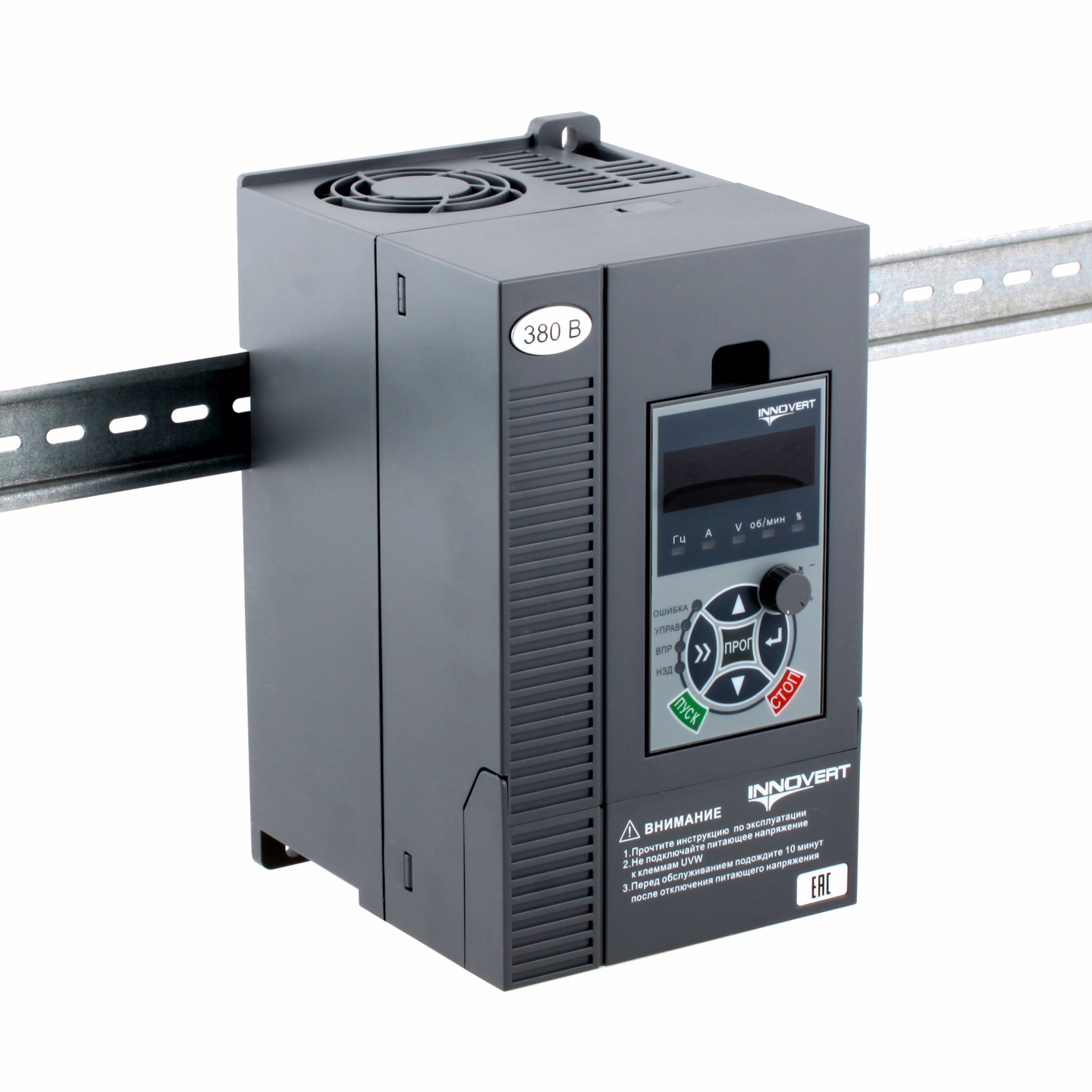

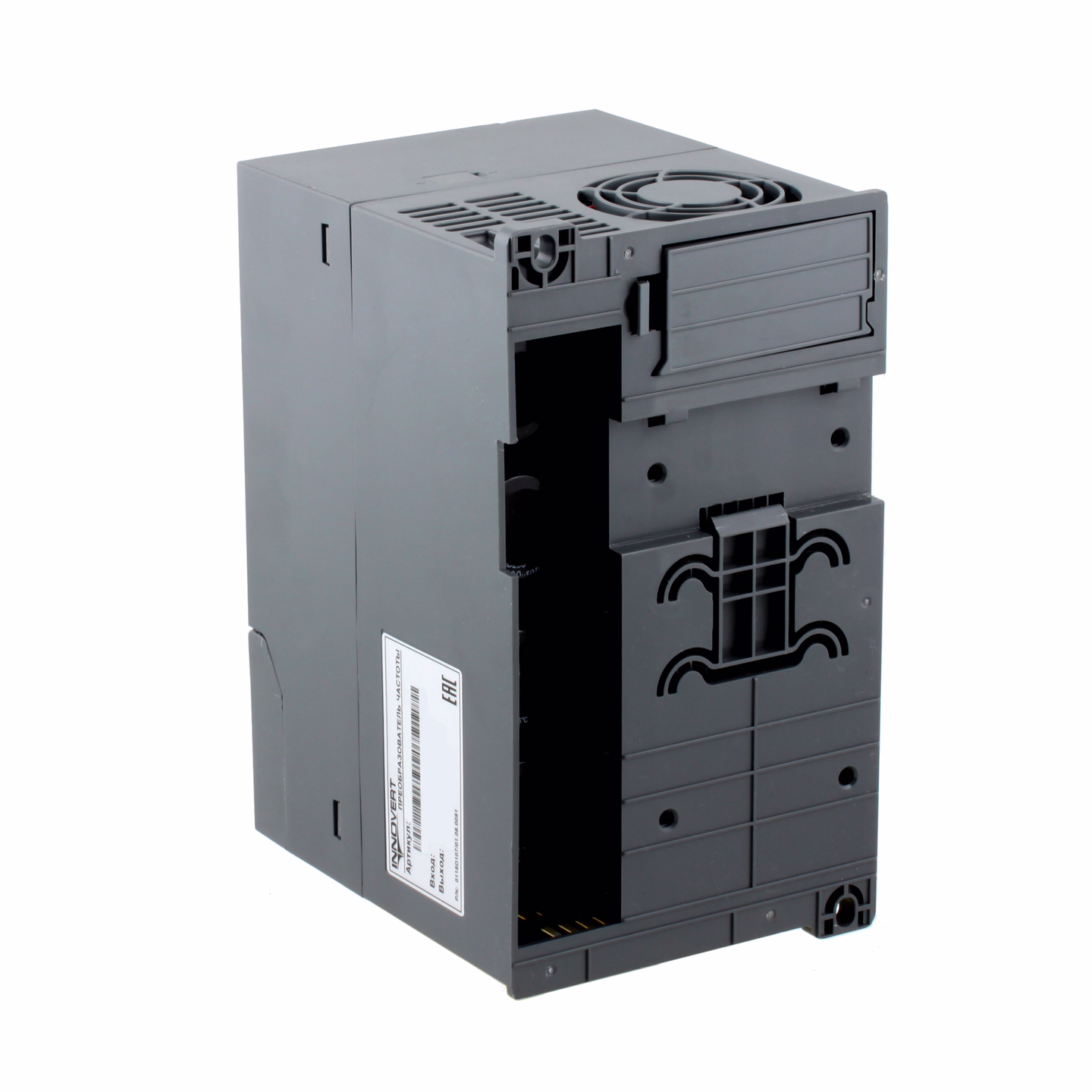

Преобразователи частоты INNOVERT серии ITD
Универсальный многофункциональный высокоэффективный преобразователь частоты с векторным управлением скоростью и моментом
Описание
- Описание
- Отличительные особенности
- Применение
- Технические характеристики
- Габариты
- Управление
- ПО
- 3D модели
- Документация
- Опции
INNOVERT ITD — универсальный, векторный и экономичный преобразователь частоты с основным набором параметров и расширенным функционалом для непростых и ответственных задач
Отлично подходит для работы в промышленных установках, управлении кранами, подъемном оборудовании, дробилках, компрессорах, конвейерных системах, экструдерах, металлорежущих станках.
-
Для применений с тяжелым пуском
-
Векторный режим управления скоростью и моментом
- Увеличенный диапазон регулирования частоты
-
Диапазон регулирования скорости до 1:1000
-
Диапазон мощностей со склада от 250 Вт до 315 кВт
- Компрессоры
- Конвейеры
- Краны
- Мешалки
- Намоточное оборудование
- Насосы
- Подъемники
- Экструдеры
|
Характеристики преобразователя INNOVERT ITD |
Значение |
|
Мощность, кВт |
0,25 - 900 |
|
Перегрузочная способность |
150% - 60с |
|
Напряжение вход |
220B 1 фазы |
|
Напряжение выход |
220В 3 фазы |
|

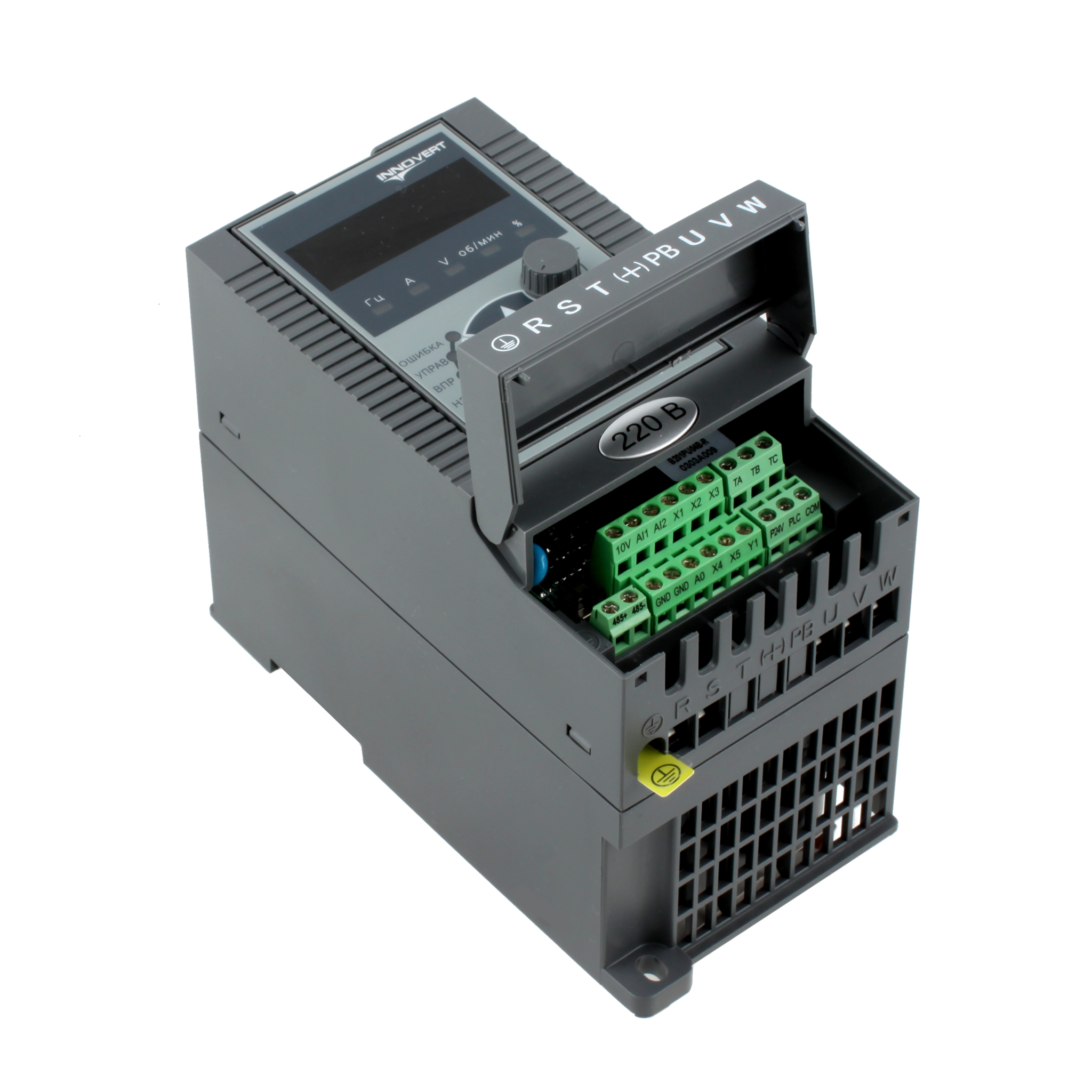

Дискретные входы |
6 (NPN 5+1), в |
|
Аналоговые входы |
2 входа |
|
Внутренний источник питания |
10В 30 мА, |
|
Транзисторные выходы |
1/2 (NPN) |
|
Релейные выходы |
1 (NO/NC) |
|
Аналоговые выходы |
1(0-10В, 4-20 мА) |
|
PID регулятор |
есть |
|
Автоподхват |
есть |
|
Предустановленные скорости |
15 |
|
Порт RS485 |
есть |
|
PLC |
есть |
|
Защита от Короткого замыкания по выходу |
есть |
|
Защита корпуса |
IP20 |
|
Встроенный силовой ключ для тормозного резистора |
до 22 кВт встроенный, |
|
Встроенный датчик температуры |
есть |
|

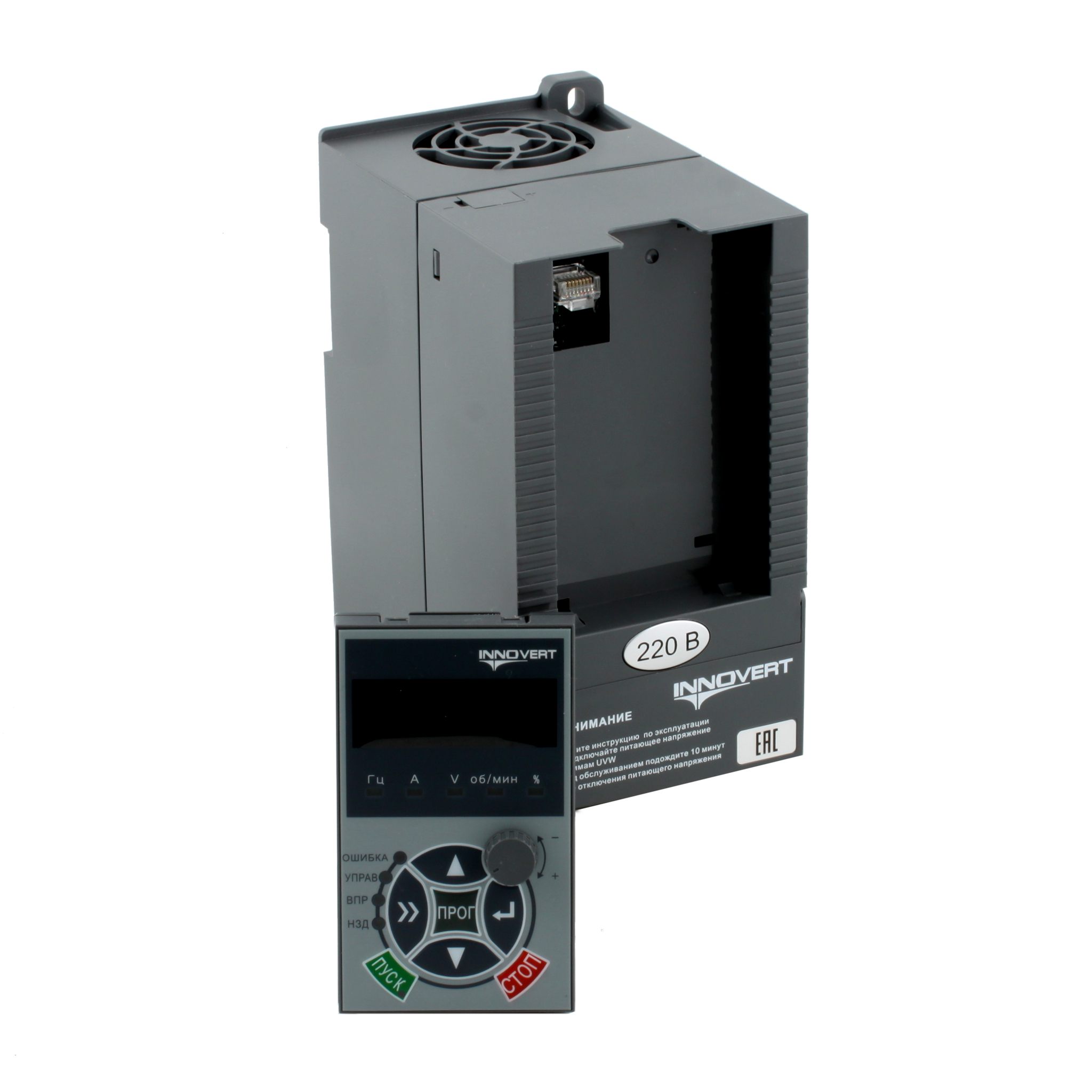

Панель управления |
съёмная |
|
Максимальная длина моторного кабеля без |
100 м |
|
Дополнительные протоколы связи |
ProfiBus, Profinet |
|

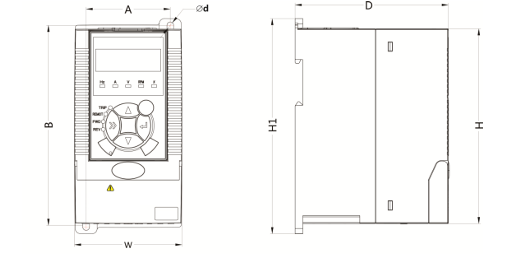

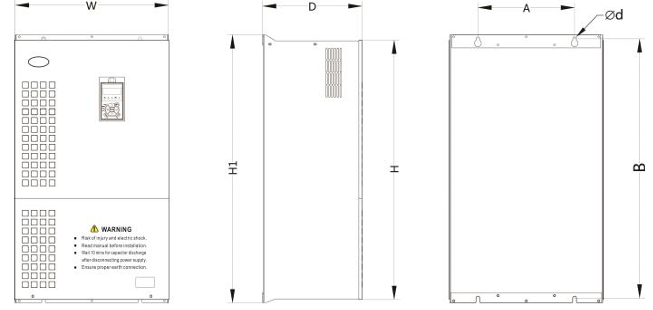

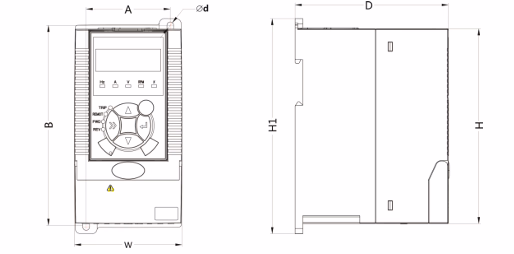

Мощность (кВт) |
H (мм) |
W(мм) |
D(мм) |
H1(мм) |
A(мм) |
B(мм) |
d(мм) |
|
|
251;401;551;751;112;152;751 |
150 |
83 |
120 |
166 |
65 |
153 |
5 |
|
|
222;302;402 |
200 |
120 |
140 |
215 |
98 |
202 |
5 |
|
|
552;752 |
258 |
155 |
180 |
285 |
120 |
270 |
7 |
|
|
113;153;183;223 |
310 |
192 |
185 |
340 |
150 |
323 |
7 |
|
|
303;373 |
425 |
270 |
200 |
450 |
200 |
430 |
7 |
|
|
453;553 |
535 |
320 |
248 |
560 |
240 |
540 |
9 |
|
|
753;903;114 |
640 |
380 |
248 |
665 |
240 |
640 |
9 |
|
|
134 |
710 |
465 |
355 |
750 |
380 |
719 |
11 |
|
|
160;185;200;220 |
1400 |
400 |
400 |
1400 |
460 |
1270 |
13 |
|
|
250, 315 |
1600 |
500 |
420 |
1600 |
560 |
1460 |
13 |
|
|
350,400,450,500 |
1800 |
780 |
450 |
1800 |
840 |
1630 |
13 |
|
|
560,630,710,800,900 |
1800 |
1000 |
|
|
|
|
|
|
- Быстрый пуск INNOVERT ITD. Векторный режим по скорости. (pdf)
- Быстрый пуск INNOVERT ITD. Выбор аналогового входа в качестве дискретного. (pdf)
- Быстрый пуск INNOVERT ITD. Копирование параметров. (pdf)
- Быстрый пуск INNOVERT ITD. Копирование параметров. (pdf)
- Быстрый пуск INNOVERT ITD. ПИД регулирование. (pdf)
- Быстрый пуск INNOVERT ITD. Работа в заводских настройках. (pdf)
- Быстрый пуск INNOVERT ITD. Управление внешними сигналами. (pdf)
- Быстрый пуск INNOVERT ITD. Управление электродвигателем с тормозом. (pdf)
- Быстрый пуск INNOVERT ITD. Управление электродвигателем с тормозом, режимы работы. (pdf)
- Быстрый пуск INNOVERT ITD..B2_0102. Выбор логики управления дискретными входами. (pdf)
- Быстрый пуск INNOVERT ITD..B3. Подключение доп. платы аналогового входа ±10В H0-EXA1. (pdf)
- Быстрый пуск INNOVERT ITD..B3. Подключение доп. платы аналогового входа ±10В H0-EXA1. (pdf)
- Быстрый пуск INNOVERT ITD..B3. Подключение доп. платы входов_выходов H0-EXT03. (pdf)
- Быстрый пуск INNOVERT ITD..B3. Подключение энкодера через доп. плату расширения H0-EXE5V. (pdf)
- Быстрый пуск INNOVERT ITD..B3. Подключение энкодера через доп. плату расширения H0-EXE24V. (pdf)
Программное обеспечение InnoControl предназначено для настройки преобразователей частоты INNOVERT по протоколу MODBUS.
- работает со всеми типами ПЧ INNOVERT,
- веб-интерфейс,
- интерфейс командной строки,
- не требует специальной инсталляции,
- работает под Windows, Linux, MacOS,
- запись/чтение единичного параметра ПЧ,
- запись/чтение всех параметров ПЧ,
- экспорт/импорт значений параметров в текстовый файл,
- отображение регистров статуса и ошибки,
- отправка команд управления ПЧ,
- задание частоты вращения.
- Операционная система: Windows 10+, Linux, MacOS
- Версии браузеров начиная от: Firefox 60, Chrome 45, Yandex Browser 17, Edge 12
- Архитектура: x86-32, x86-64, ARM7
Скачать InnoControl
Ваша заявка успешно отправлена.
Загрузка архива ПО InnoControl запустится автоматически в ближайшее время.
- 201 (inverter ITD to 1 (stp)
- 202 (inverter ITD from 2 (stp)
- 302 (inverter ITD fom 1 (stp)
- 303 (inverter ITD from 5 (stp)
- 304 (inverter ITD from 11 to 22 kW) (stp)
- 305 (inverter ITD from 30 to 37 kW) (stp)
- 306 (inverter ITD from 45 to 55 kW) (stp)
- 307 (inverter ITD from 75 to 110 kW) (stp)
- 308 (inverter ITD from 160 to 220 kW) (stp)
- 309 (inverter ITD from 250 to 315kW) (stp)
- 310 (inverter ITD from 355 to 500kW) (stp)
- 312 (inverter ITD from 560 to 800kW) (stp)
- invertor ITD 132 kW (stp)
- Инструкция INNOVERT СЕРИЯ ITD (V_0102) (ред 21 (pdf)
- Инструкция INNOVERT СЕРИЯ ITD (V_0302_0301) (ред 06 (pdf)
- Краткое описание INNOVERT ITD (V_0102) (pdf)
- паспорт INNOVERT_ITD (V_0102_0301_0302) до 800 кВт (pdf)
- Отличия преобразователей частоты серии ITD от IBD (pdf)
- Отличия преобразователей частоты INNOVERT ITD (pdf)
- Тормозные резисторы для преобразователей INNOVERT ITD (pdf) (pdf)
- Декларация о соответствии ПЧ INNOVERT (png)
- Плата дополнительных входов/выходов. Артикул: H0-EXT0
- Плата дополнительного аналогового входа ±10В. Артикул: H0-EXA1
- Плата для подключения энкодера на 24VDC
- Плата для подключения энкодера на 5VDC
- Плата PROFIBUS для подключения к ITD
- Плата PROFINET для подключения к ITD
- Плата для подключения нескольких ITD
