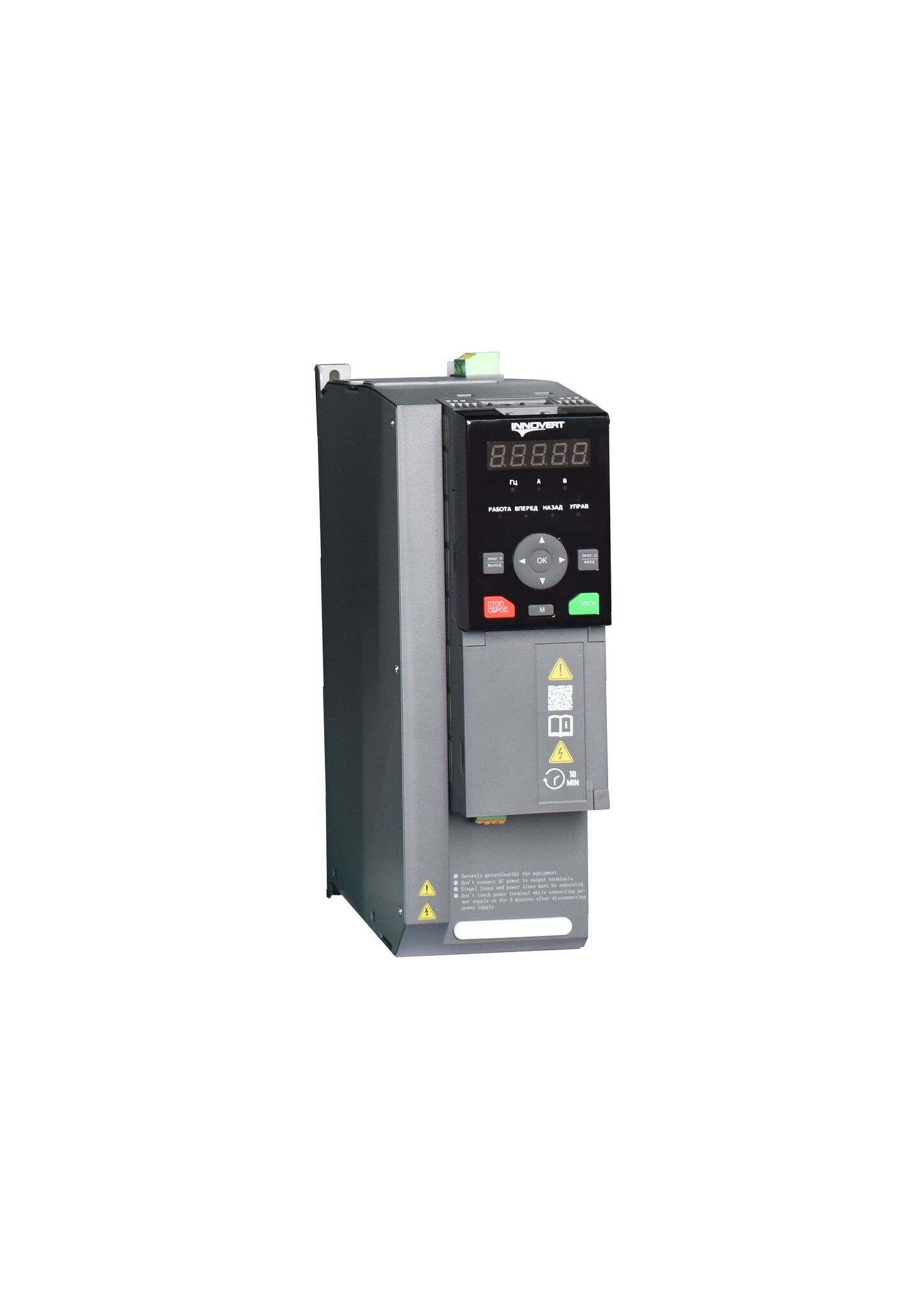

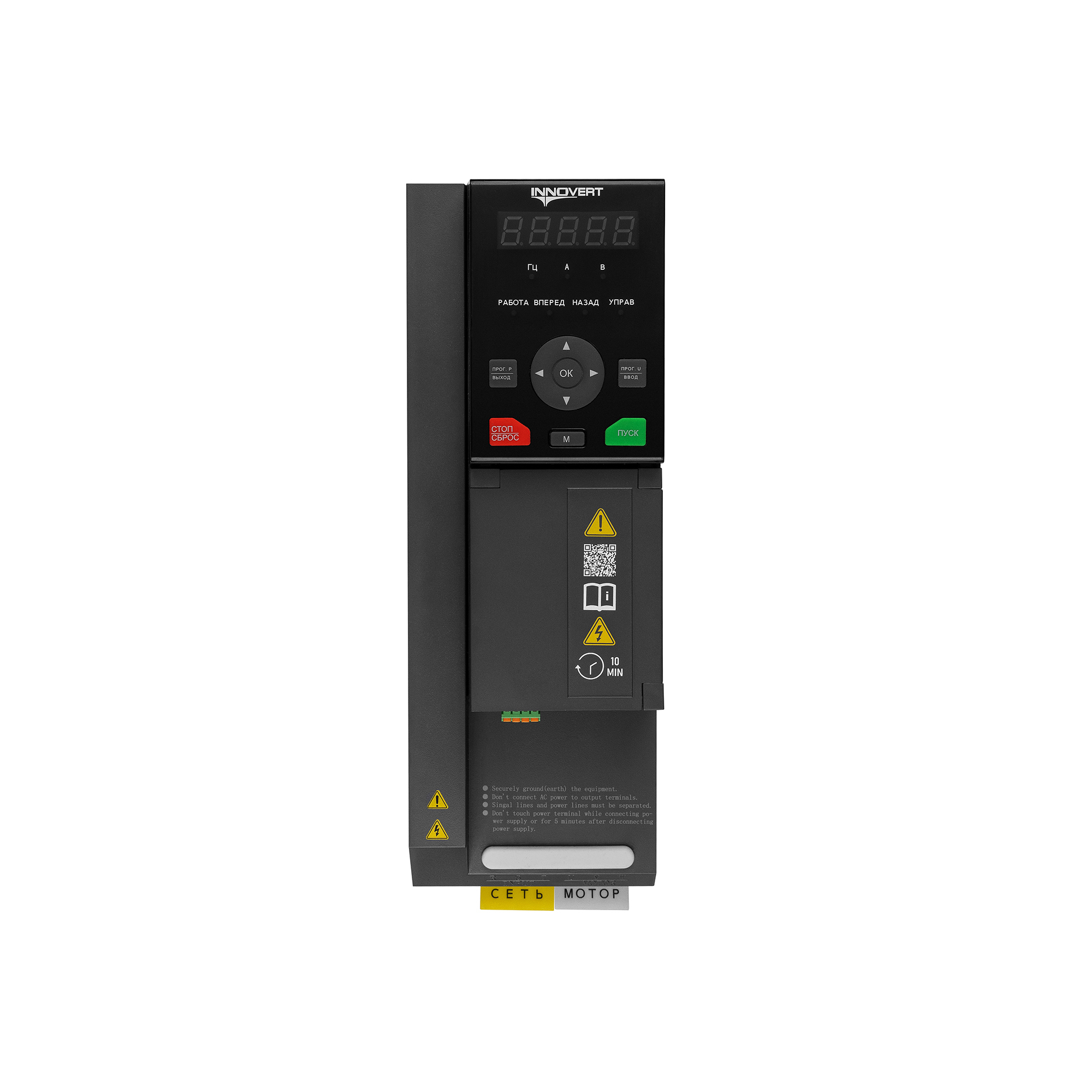

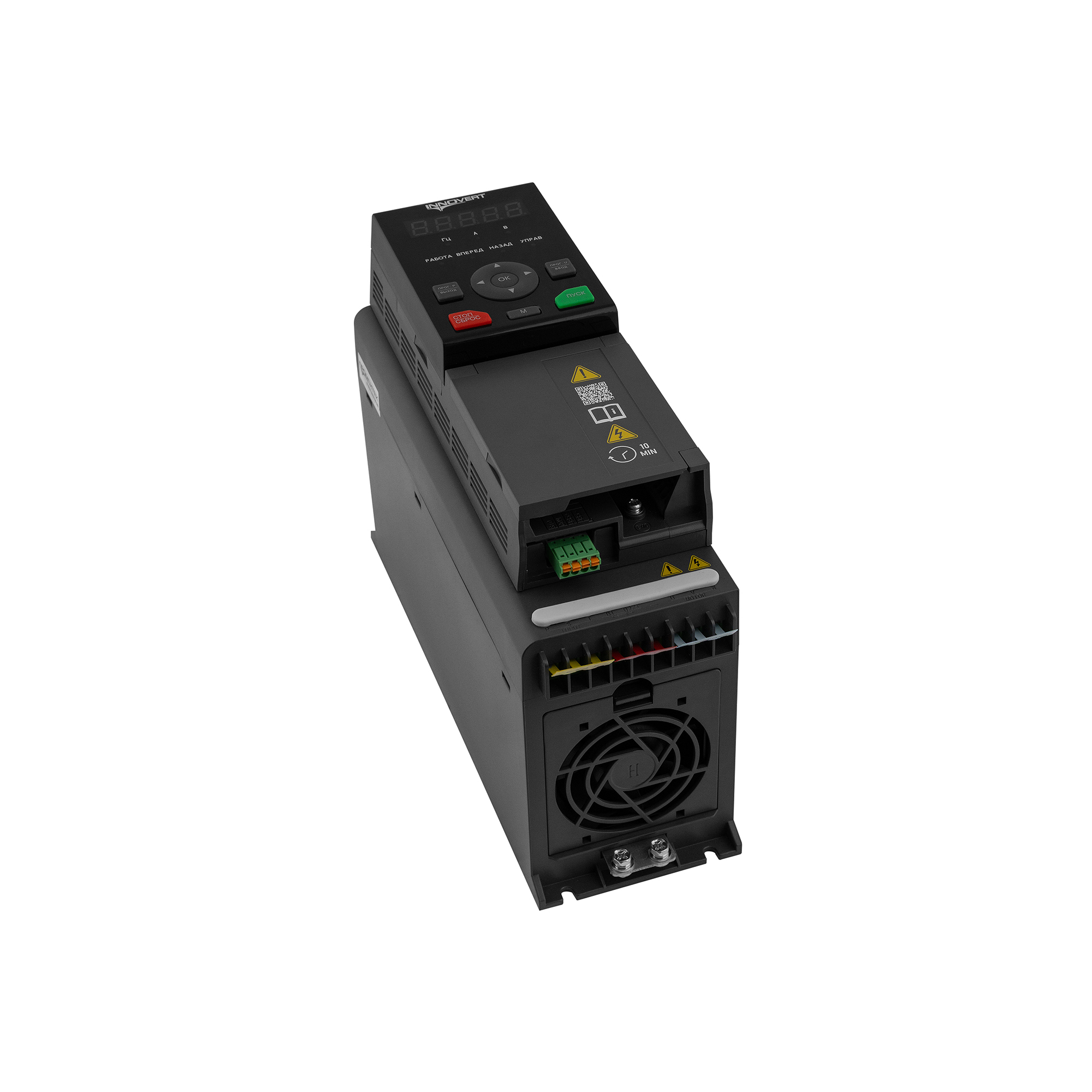

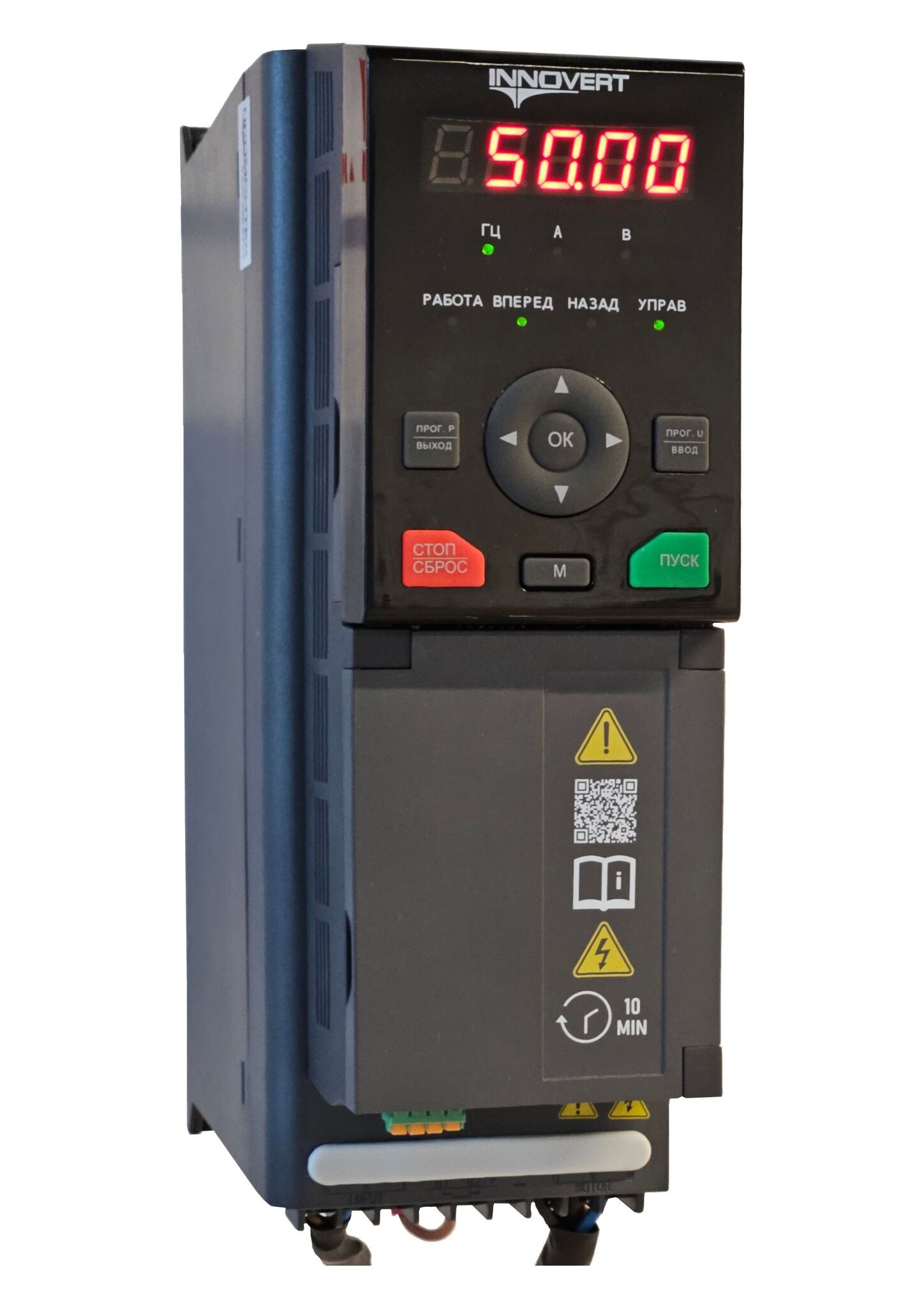

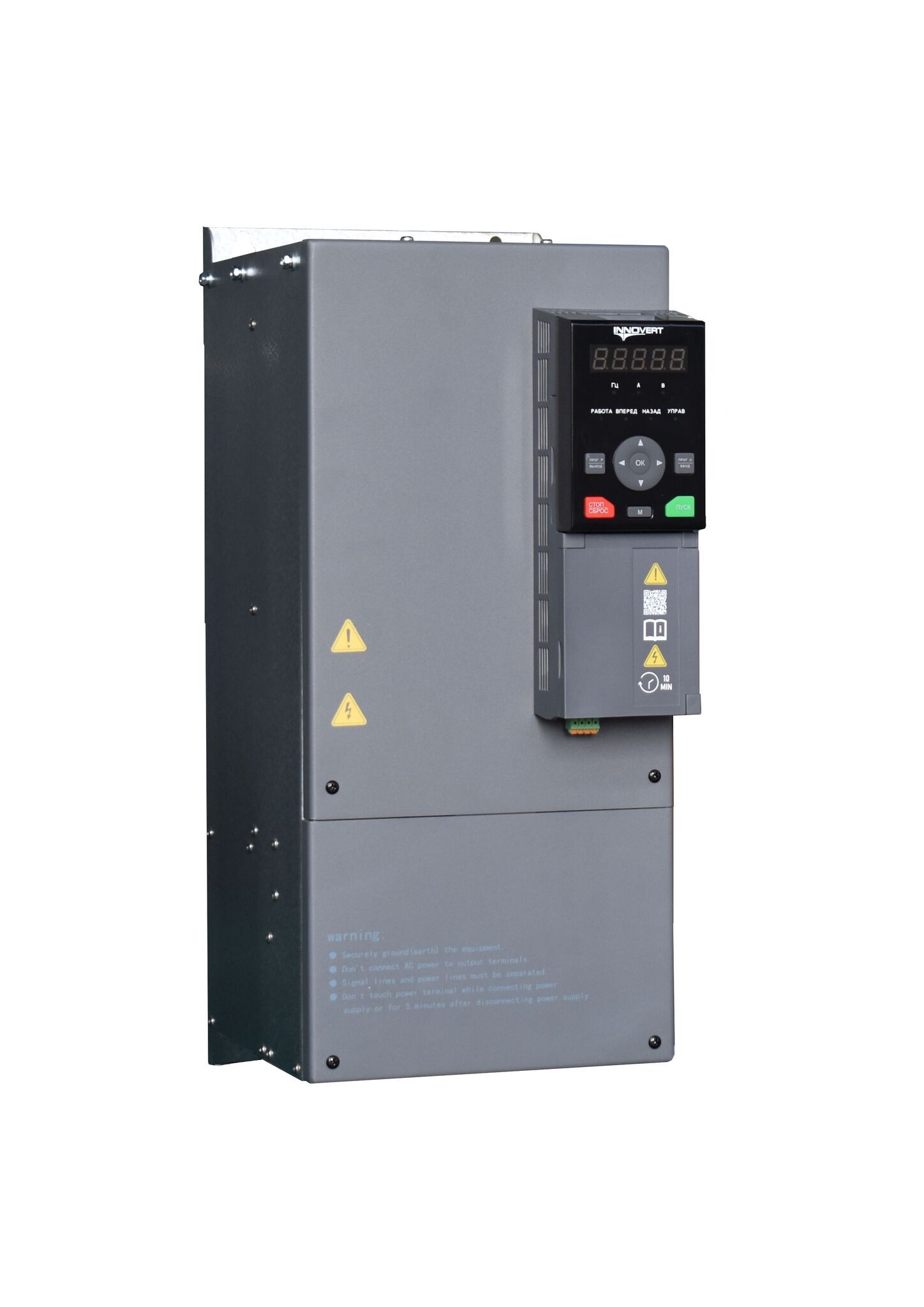

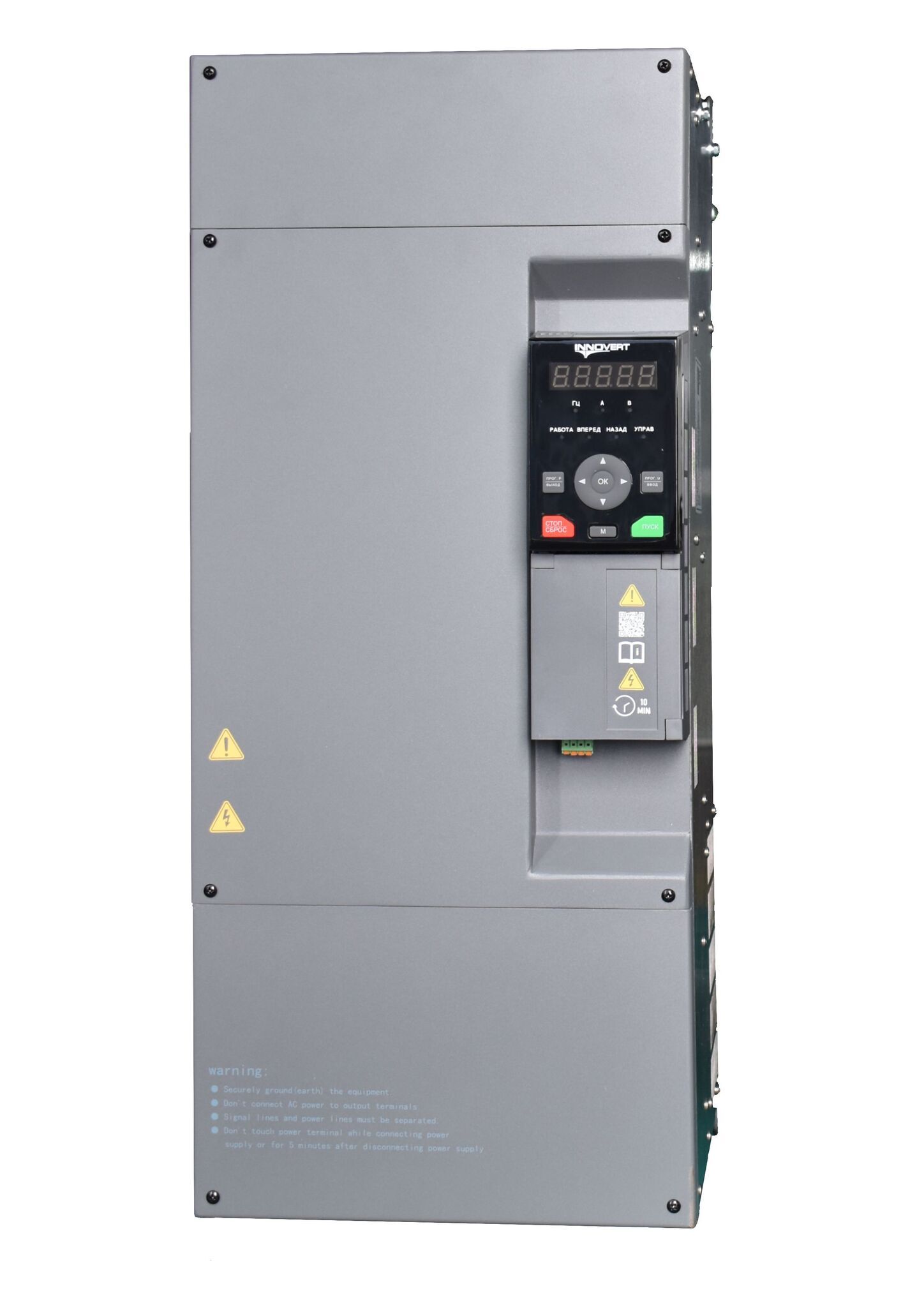

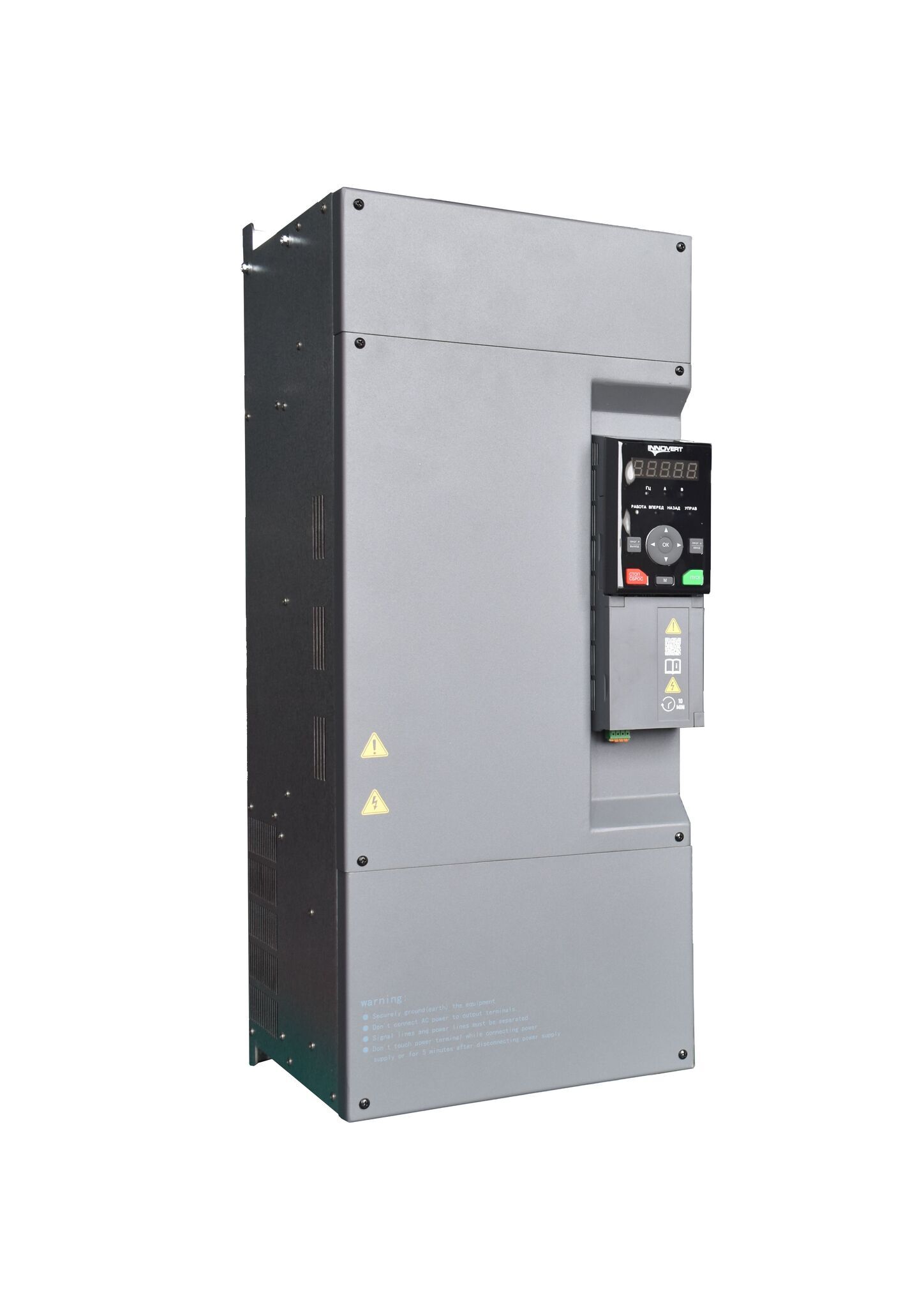

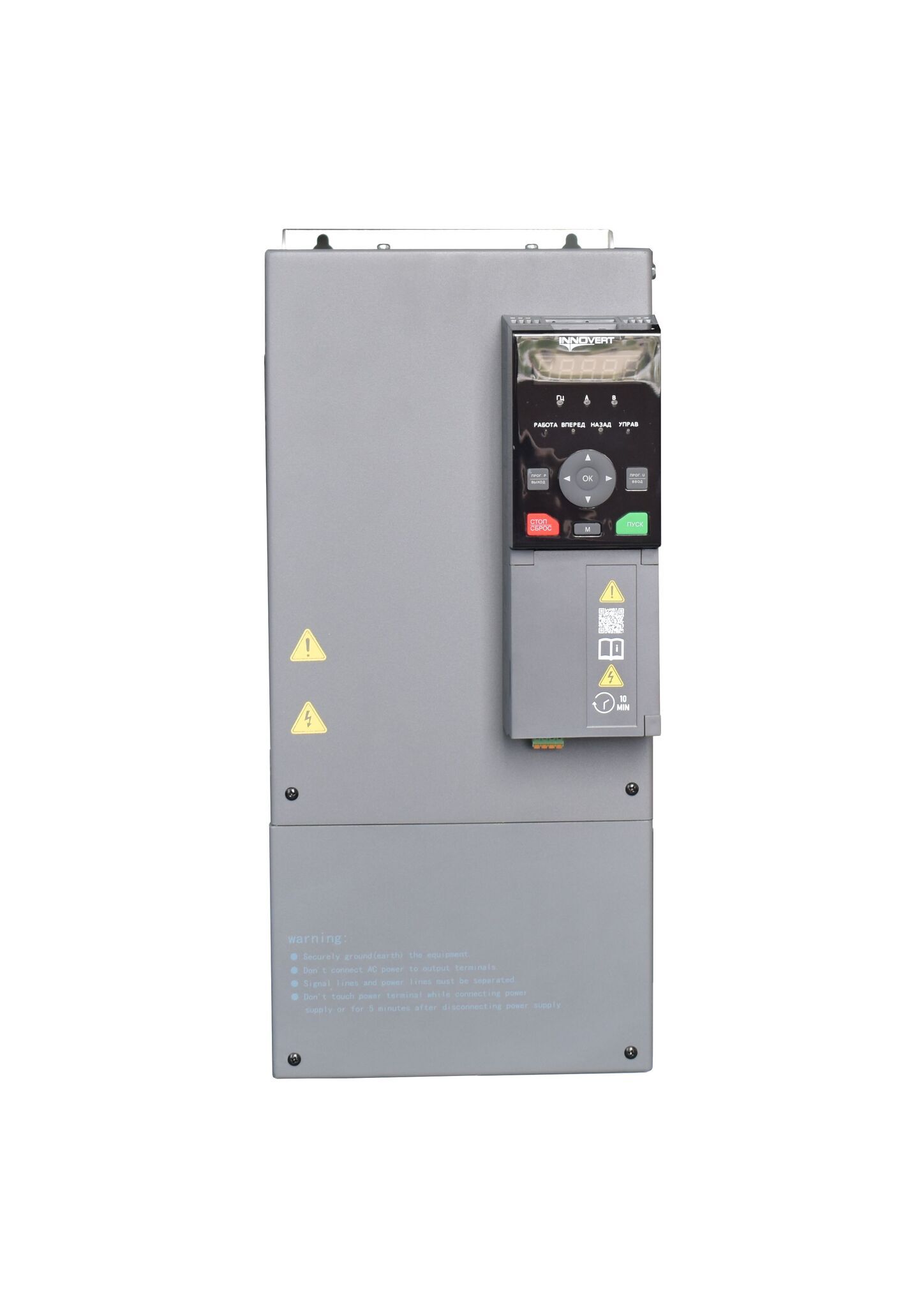

Преобразователи частоты INNOVERT серии IMD_E
Высококачественный модульный преобразователь частоты с векторным управлением
Описание
- Описание
- Отличительные особенности
- Применение
- Технические характеристики
- Габариты
- Управление
- ПО
- 3D модели
- Документация
- Опции
INNOVERT IMD_E — высококачественный модульный преобразователь частоты, в котором используется уникальная современна технология бездатчикового векторного управления скоростью и моментом и используется модульная архитектура.
Предназначен для управления скоростью и моментом вращения синхронных электродвигателей переменного тока напряжением до 380В и частотой 50/60Гц.
ВЕКТОРНЫЙ режим управления скоростью и моментом
- Стабильная работа двигателя на низких скоростях с постоянным моментом с точностью от ±3%.
Простой в настройке векторного режима
- Автонастройка при неподвижном и вращающемся вале электродвигателя.
Увеличенный диапазон регулирования частоты
- 1:50 в скалярном режиме;
- 1:200 в векторном режиме;
- 1:1000 в векторном режиме с обратной связью по скорости (энкодер).
Выходная частота
- От 0,01 до 300Гц.
Надежный
- Встроенные защиты от коротких замыканий, перегрузок (150% в течение 1 мин, 180% — 10 с, 200% — 0.5 с), перенапряжения, обрыва фаз, перегрева IGBT, несанкционированного изменения настроек.
Универсальный
- 7 универсальных дискретных входов NPN/PNP для моделей в диапазоне от 0,75 до 710 кВт.
Модульный
Один модуль управления подходит к силовым модулям разной мощности от 0,75 до 710 кВт и быстро переставляется с одного преобразователя частоты на другой.
- Грузовые лифты
- Деревообработка
- Оборудование для производства текстиля
- Пищевая промышленность
- Полиграфия и упаковка
- Производство строительных материалов
- Промышленные стиральные машины (клининг)
- Центрифуги
- Экструдеры
|
Характеристики преобразователя INNOVERT IMD |
Значение |
|
Мощность, кВт |
0,75 до 710 |
|
Перегрузочная способность |
150% в течение 60 с 180% в течение 10 с 200% в течение 0,5 с |
|
Напряжение вход |
1 фаза 220 В 3 фазы 380 В |
|
Напряжение выход |
3 фазы 220 В 3 фазы 380 В |
|
Дискретные входы |
7 NPN/PNP |
|
Аналоговые входы |
3 (1: 0-10 В 2: 0-10 В/4-20 мА) |
|
Внутренний источник питания |
10 В - 20 мА, 24 В - 1000 мА |
|
Транзисторные выходы |
2 NPN |
|
Релейные выходы |
2 NO/NC, 3 А |
|
Аналоговые выходы |
2 0-10 В/4-20 мА |
|
PID регулятор |
Да |
|
Автоподхват |
Да |
|
Предустановленные скорости |
Да |
|
Порт RS485 |
Да |
|
PLC |
Да |
|
Защита корпуса |
IP20 |
|
Встроенный силовой ключ для тормозного резистора |
до 30 кВт - стандарт, до 132 кВт - опция |
|
Встроенный датчик температуры |
Да
|
|
Панели управления |
Съемные, выносные: 1. Цифровая с потенциометром (опция) 2. Цифровая без потенциометра (стандартно) |
|
Дополнительные протоколы связи |
Profinet, EtherCAT |
|

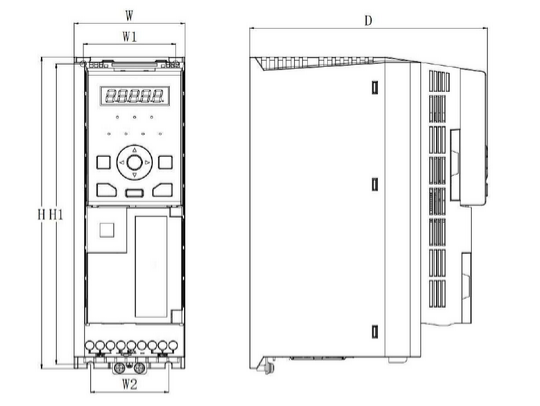

Мощность (кВт) |
W(мм) |
H(мм) |
D(мм) |
W1(мм) |
W2(мм) |
H1(мм) |
d(мм) |
|
751;152;222; 302;402 |
81 |
237 |
173 |
67,5 |
57 |
224,5 |
4,5 |
|
752;113;153 |
95 |
297 |
222 |
73,5 |
73,5 |
287,5 |
6 |
|
183;223;303 |
185 |
440 |
249 |
140 |
140 |
427,5 |
7 |
|
373;453 |
239 |
604,5 |
269,5 |
180 |
148,5 |
580 |
9,5 |
|
553;753 |
265 |
690 |
323 |
200 |
200 |
674 |
9,5 |
|
903;114;134 |
295 |
833,5 |
338,5 |
200 |
200 |
810 |
12 |
|
164;184;204 |
399 |
950 |
407 |
265 |
265 |
926,5 |
14 |
|
224;254;284 |
339 |
1104,5 |
498 |
265 |
175 |
1082 |
14 |
|
314;354;404; 454 |
660 |
1339,5 |
392 |
600 |
550 |
1312 |
14 |
Программное обеспечение InnoControl предназначено для настройки преобразователей частоты INNOVERT по протоколу MODBUS.
- работает со всеми типами ПЧ INNOVERT,
- веб-интерфейс,
- интерфейс командной строки,
- не требует специальной инсталляции,
- работает под Windows, Linux, MacOS,
- запись/чтение единичного параметра ПЧ,
- запись/чтение всех параметров ПЧ,
- экспорт/импорт значений параметров в текстовый файл,
- отображение регистров статуса и ошибки,
- отправка команд управления ПЧ,
- задание частоты вращения.
- Операционная система: Windows 10+, Linux, MacOS
- Версии браузеров начиная от: Firefox 60, Chrome 45, Yandex Browser 17, Edge 12
- Архитектура: x86-32, x86-64, ARM7
Скачать InnoControl
Ваша заявка успешно отправлена.
Загрузка архива ПО InnoControl запустится автоматически в ближайшее время.
- 3D-модели в формате STEP (zip)
- Инструкция INNOVERT IMD_E (pdf)
- Краткое описание модульного преобразователя частоты INNOVERT IMD_E (pdf)
- Паспорт INNOVERT IMD_E (pdf)
- Лифлет по универсальный модульным преобразователям частоты INNOVERT IMD_E (pdf)
- Таблица тормозных резисторов для IMD_E (pdf)

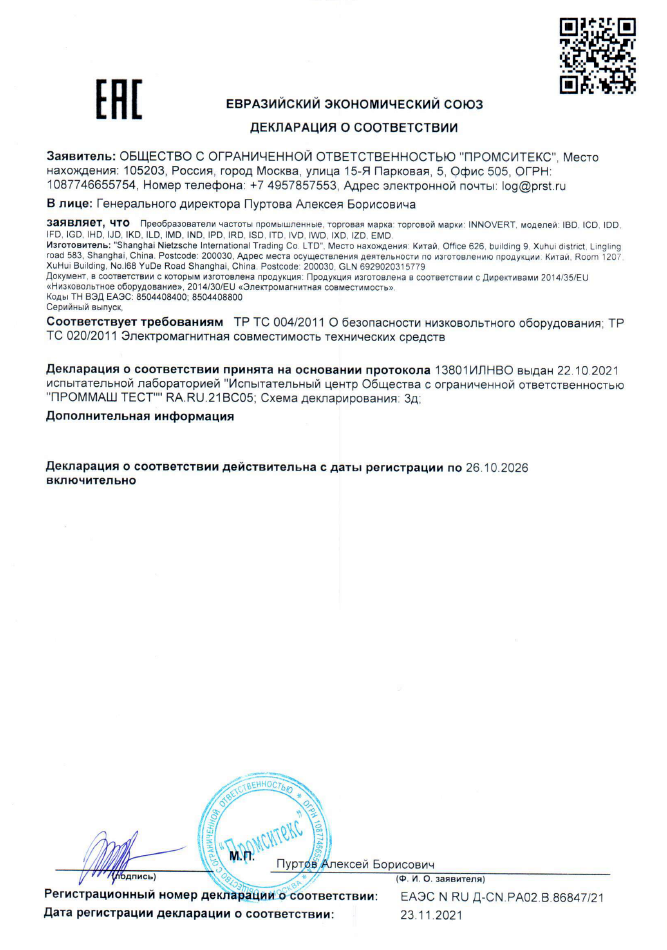

- Декларация о соответствии ПЧ INNOVERT (png)

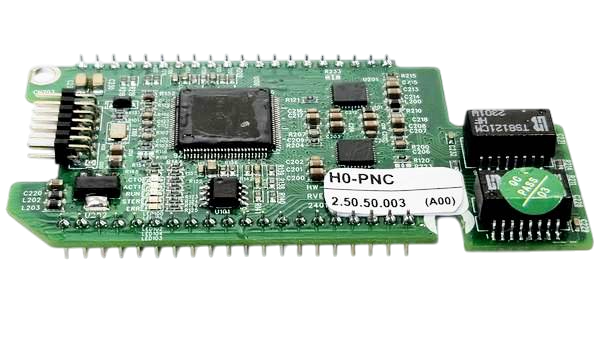

- Коммуникационная плата расширения для связи по протоколу PROFINET. Артикул H0-PNC
-
Коммуникационная плата расширения для связи по протоколу EtherCAT. Артикул H0-ETC
-

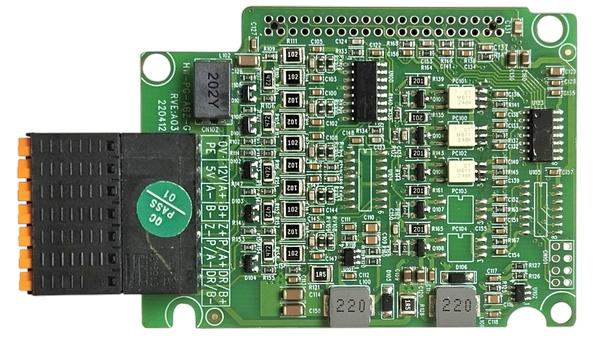

Функциональная плата расширения для подключения энкодера (5 В, 12-30 В). Артикул H0-ENC
-

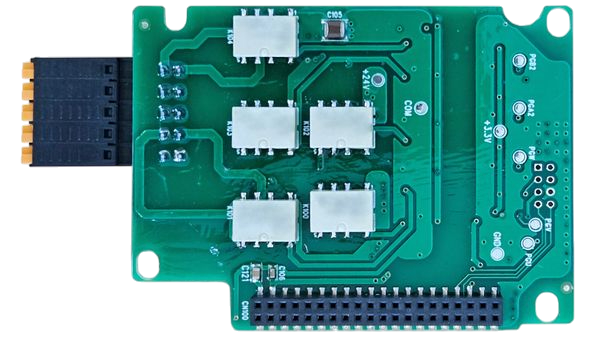

Функциональная плата расширения - 5 дополнительных релейных выходов NO/NC. Артикул: H0-REL
-
Съемная панель управления с потенциометром. Артикул H0-LED-R
-

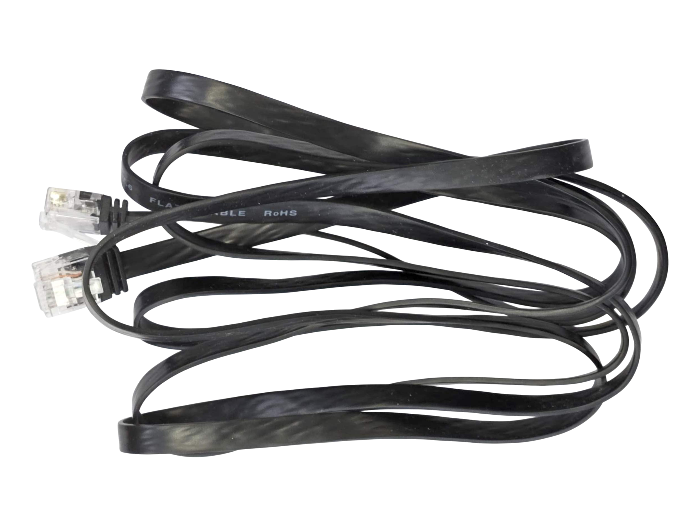

Монтажный комплект для панелей управления IMD_E - рамка и кабель 2 м. Артикул IMD-KeypadSet
-
Монтажный комплект для панелей управления IMD_E - рамка и кабель 2 м. Артикул IMD-KeypadSet
