Преобразователи частоты INNOVERT серии IBD_E
Новое поколение преобразователей частоты INNOVERT для насосов
Описание
- Описание
- Отличительные особенности
- Применение
- Технические характеристики
- Управление
- ПО
- 3D модели
- Документация (Серия IBD_B)
- Документация (Серия IBD_E)
- Опции

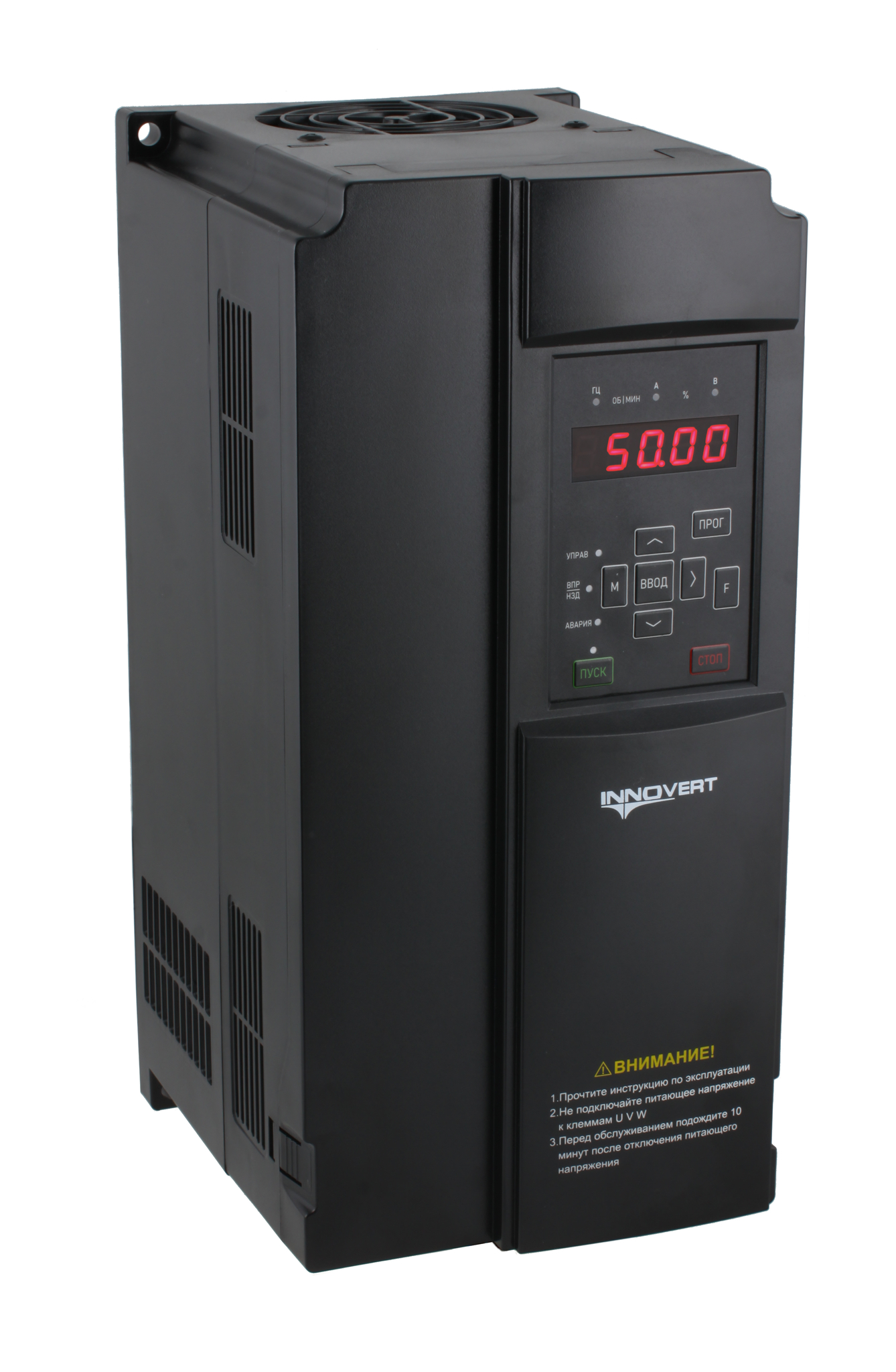

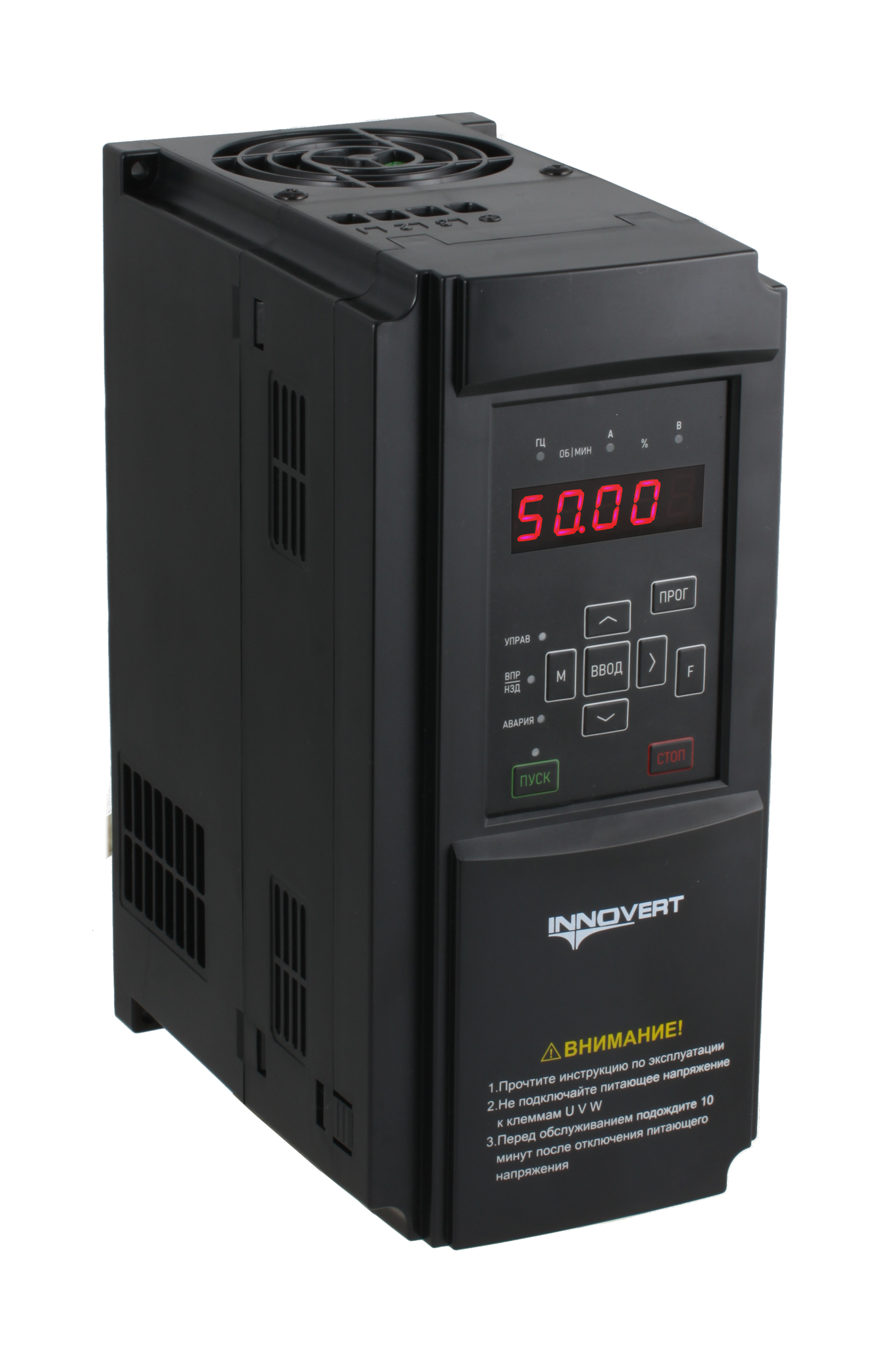

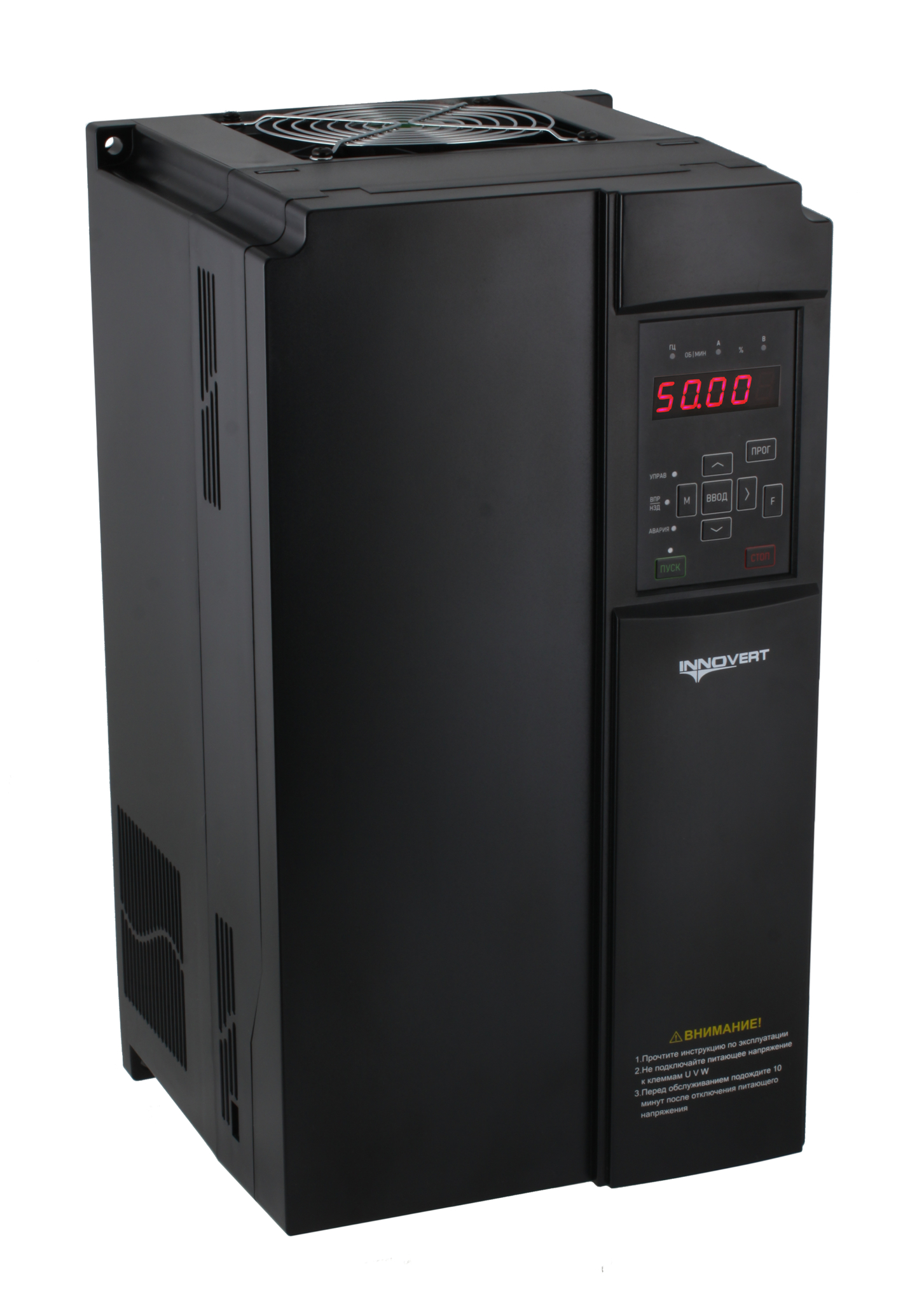

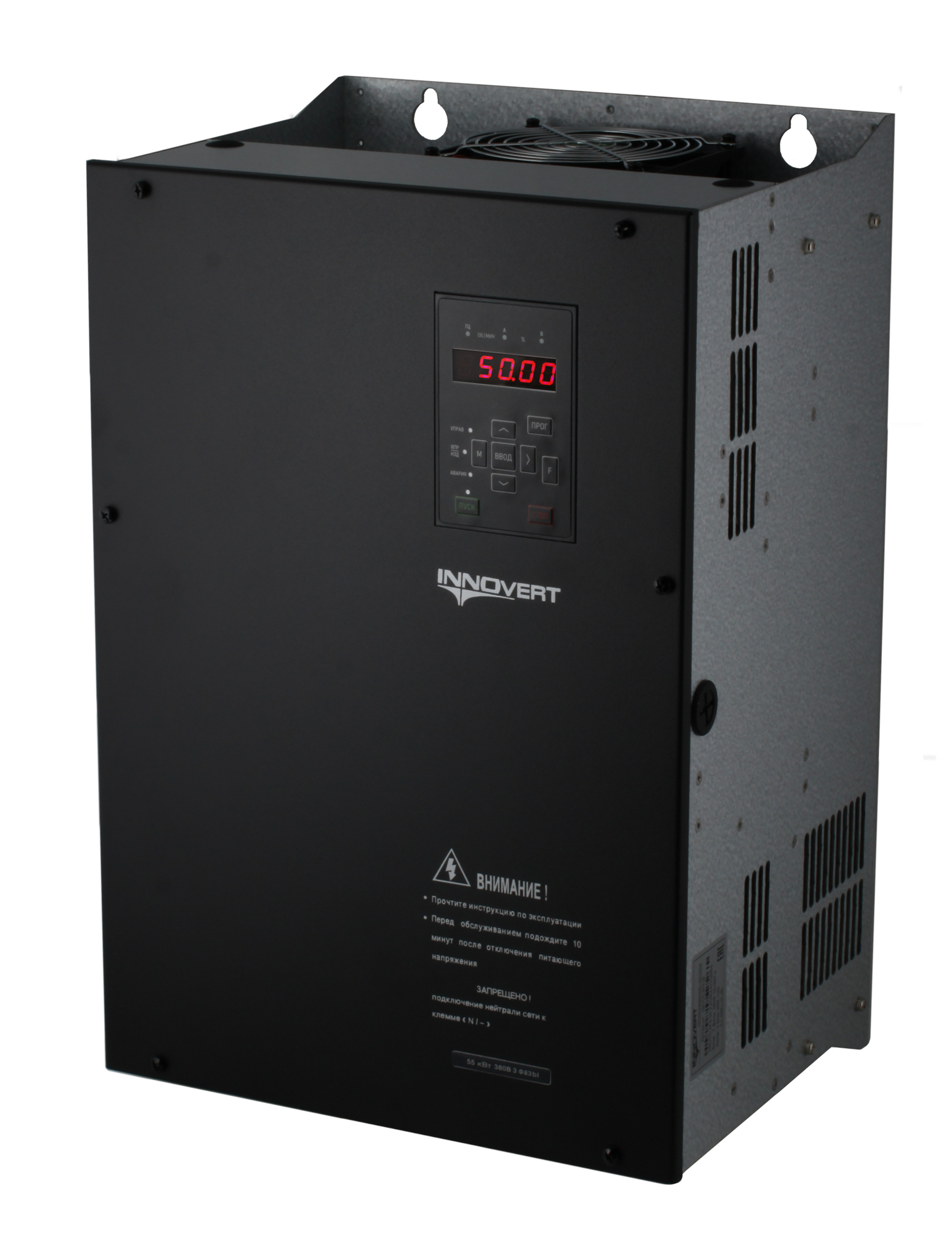

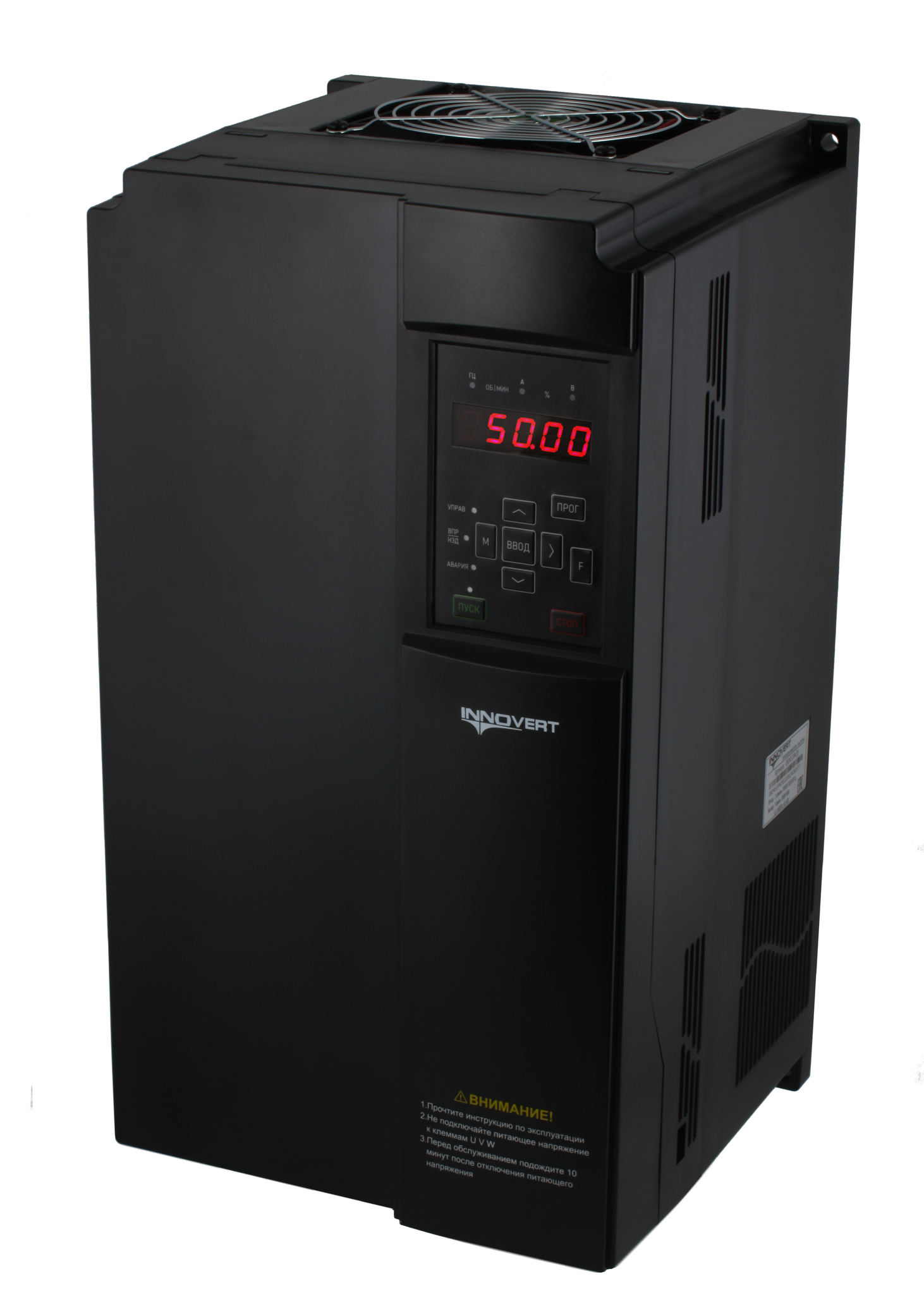

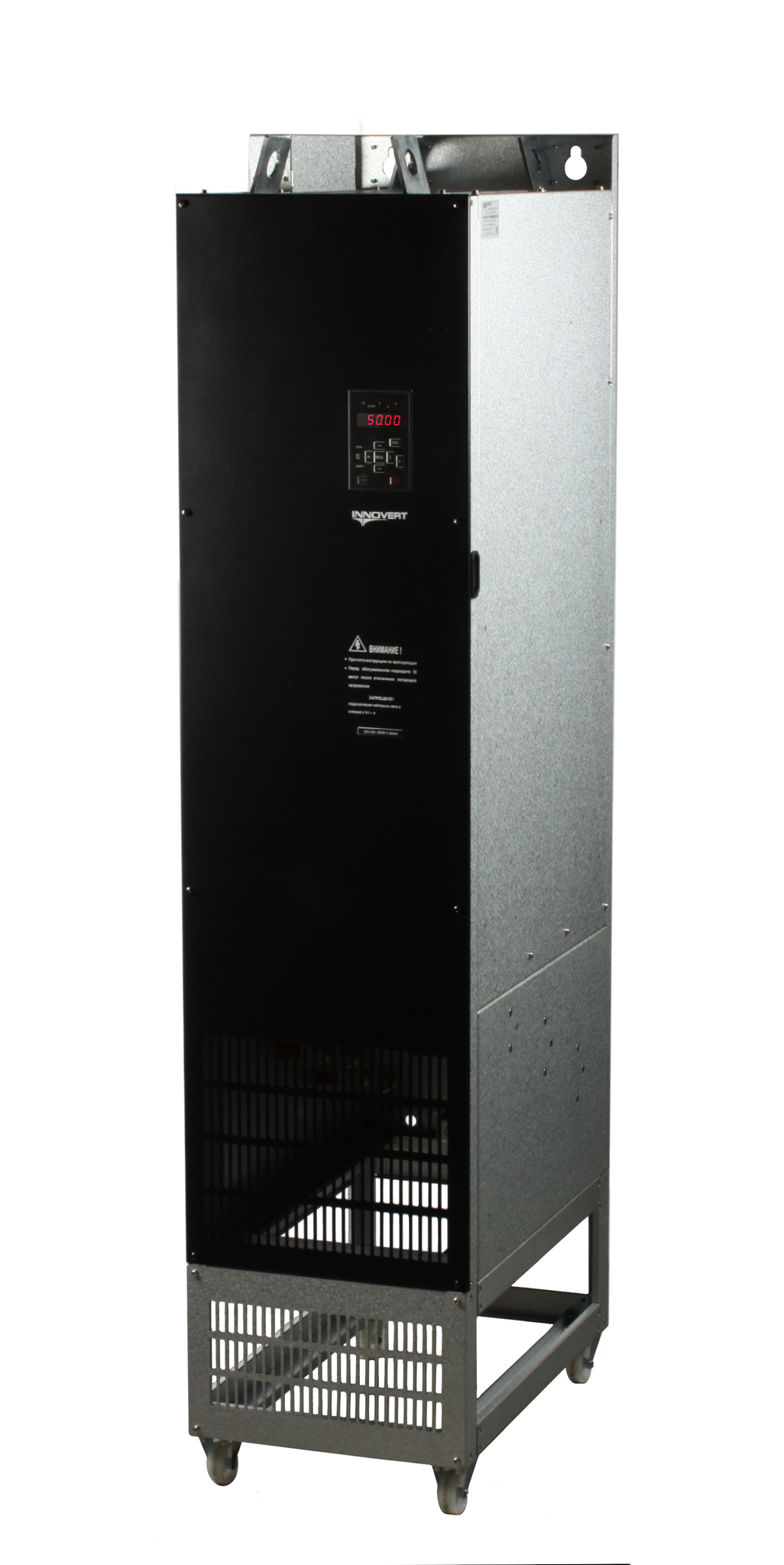

Частотный преобразователь INNOVERT серии IBD_E разработан для управления трёхфазными асинхронными двигателями насосов, обеспечивая автоматическое поддержание давления на заданном уровне. Устройство оснащено различными защитными функциями, которые способствуют равномерной и стабильной работе гидравлической системы. Значения заданного и фактического давления отображаются на встроенном дисплее пульта управления, что упрощает мониторинг и контроль со стороны оператора. Преобразователь также поддерживает работу с несколькими насосами одинаковой мощности в каскадном режиме
УДОБНЫЙ ВО ВСЕМ
- Отображение текущего значения давления
- Один IBD_E может управлять несколькими насосами с попеременным переключением насосов по времени
- Обработка нескольких заданий давления
- Настраиваемая защита от пониженного/повышенного давления и «сухого хода»
НАДЕЖНАЯ ЗАЩИТА
- От коротких замыканий
- От перегрузок (120% в течение 1 мин)
- От перенапряжений
- От обрыва выходных фаз
- От перегрева
ДОСТУПЕН ВСЕМ
- Привлекательная стоимость
- Экономия электроэнергии за счет работы насоса на пониженных частотах
- Быстрая окупаемость
- Модели до 350 кВт всегда в наличии на складе
- Вентиляция
- Насосы
| Характеристики преобразователя INNOVERT IBD_E | Значение |
| Мощность, кВт | 0,4 — 500 |
| Перегрузочная способность | 120% |
| Напряжение вход | 1ф 220 В, 3ф 380 В |
| Напряжение выход | 3ф 220 В, 3ф 380 В |
| Дискретные входы | 6 (NPN/PNP) |
| Аналоговые входы | 2 (0-10В + 4-20 мА/0-10 В) +1 на плате расширения (4-20 мА/0-10 В) |
| Внутренний источник питания | 10В 20 мА,24В 150 мА |
| Транзисторные выходы | 1 (NPN) |
| Релейные выходы | 1 (NO/NC)+1(NO)R: 250В 3А, 30VDC 3А T: 250В 5А, 30VDC 5А |
| Аналоговые выходы | 2 |
| PID регулятор | да |
| Автоподхват | да |
| Предустановленные скорости | 15 |
| Порт RS485 | Modbus RTU, до 115200 бит/с |
| PLC | да |
| Защита корпуса | IP20 |
| Встроенный силовой ключ для тормозного резистора | нет |
| Встроенный датчик температуры | да |
| Панель управления | встроенная |
- Быстрый пуск INNOVERT IBD_B. ПИД регулирование (pdf)
- Быстрый пуск INNOVERT IBD_E.ПИД регулирование (pdf)
- Быстрый пуск INNOVERT IBD_E. Каскадный режим (pdf)
- Быстрый пуск INNOVERT IBD_E. Попеременное переключение насосов по времени (pdf)
- Быстрый пуск INNOVERT IBD_E. Управление внешними сигналами (pdf)
- Протокол Modbus RTU (pdf)
Программное обеспечение InnoControl предназначено для настройки преобразователей частоты INNOVERT по протоколу MODBUS.
- работает со всеми типами ПЧ INNOVERT,
- веб-интерфейс,
- интерфейс командной строки,
- не требует специальной инсталляции,
- работает под Windows, Linux, MacOS,
- запись/чтение единичного параметра ПЧ,
- запись/чтение всех параметров ПЧ,
- экспорт/импорт значений параметров в текстовый файл,
- отображение регистров статуса и ошибки,
- отправка команд управления ПЧ,
- задание частоты вращения.
- Операционная система: Windows 10+, Linux, MacOS
- Версии браузеров начиная от: Firefox 60, Chrome 45, Yandex Browser 17, Edge 12
- Архитектура: x86-32, x86-64, ARM7
Скачать InnoControl
Ваша заявка успешно отправлена.
Загрузка архива ПО InnoControl запустится автоматически в ближайшее время.
- Библиотека EPLAN для преобразователей INNOVERT IBD_E (zip)
- IBD_B 0 (stp)
- IBD_E 3 (stp)

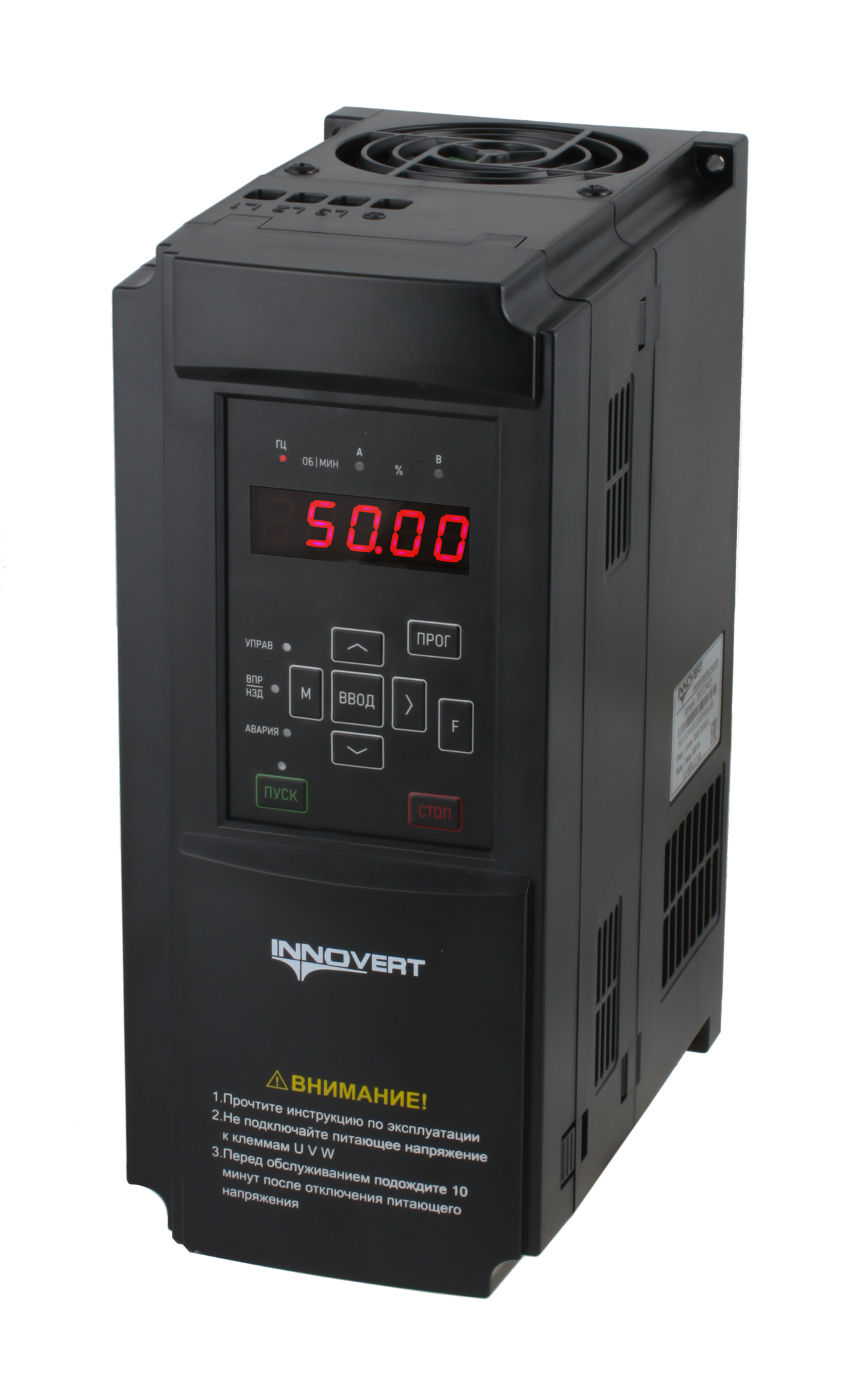

- IBD_E 4-15 kW (stp)
- IBD_E 18 (stp)
- IBD_E 37-45 kW (stp)
- IBD_E 55-75 kW (stp)
- IBD_E 90-132 kW (stp)

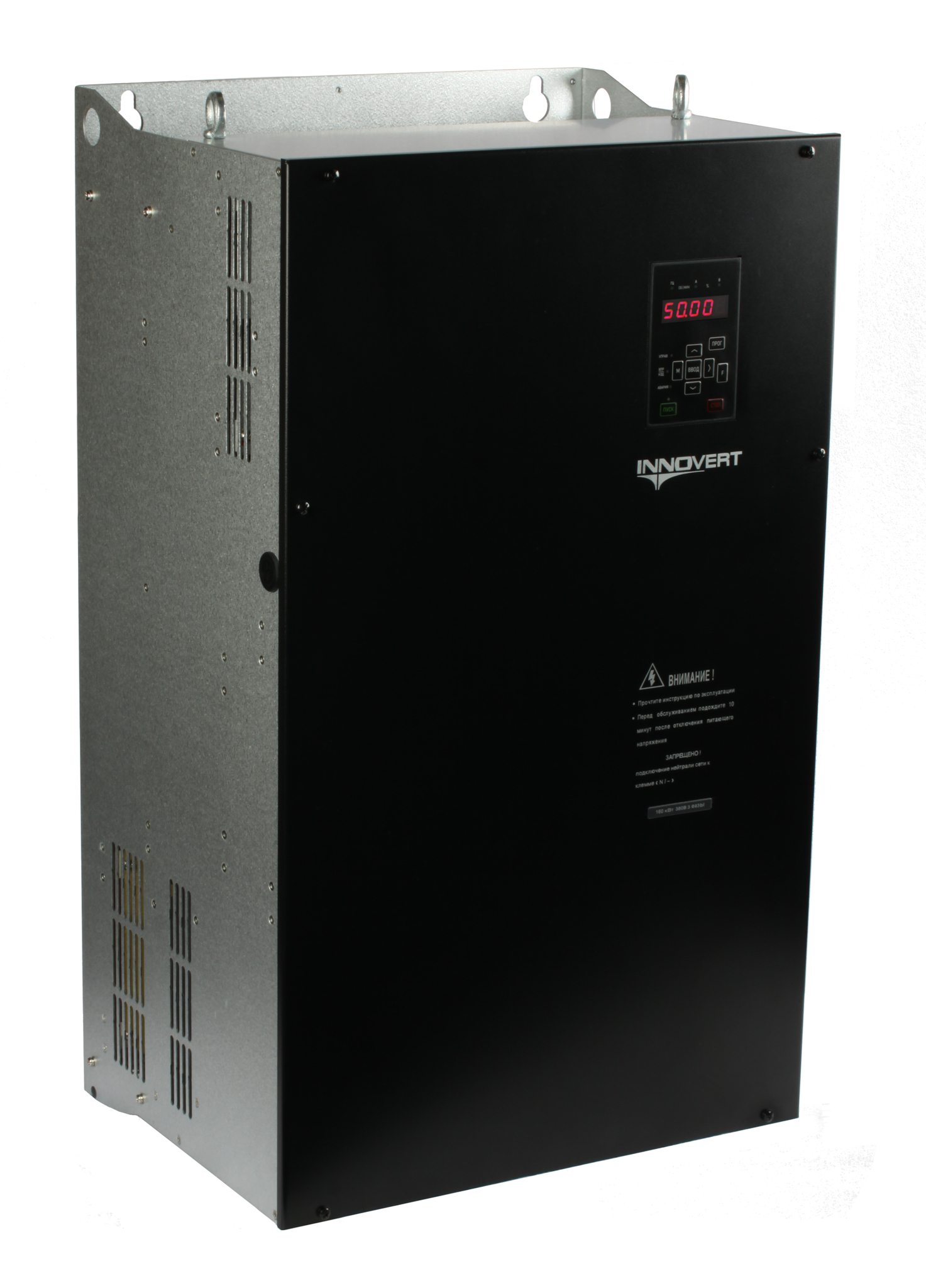

- IBD_E 160-185 kW (stp)
- IBD_E 200-250 kW (stp)
- IBD_E 280 kW (stp)

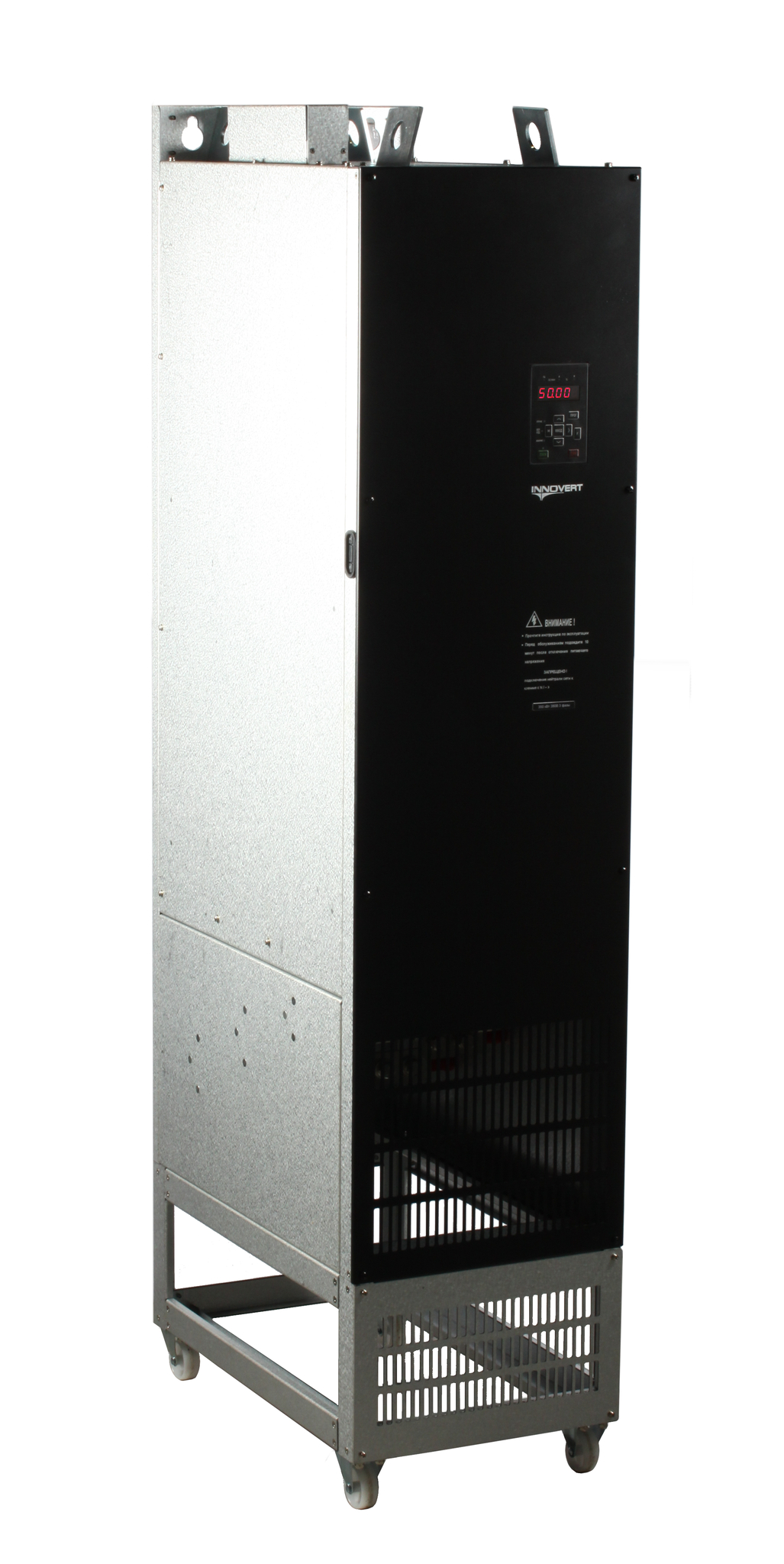

- IBD_E 315-350 kW (stp)

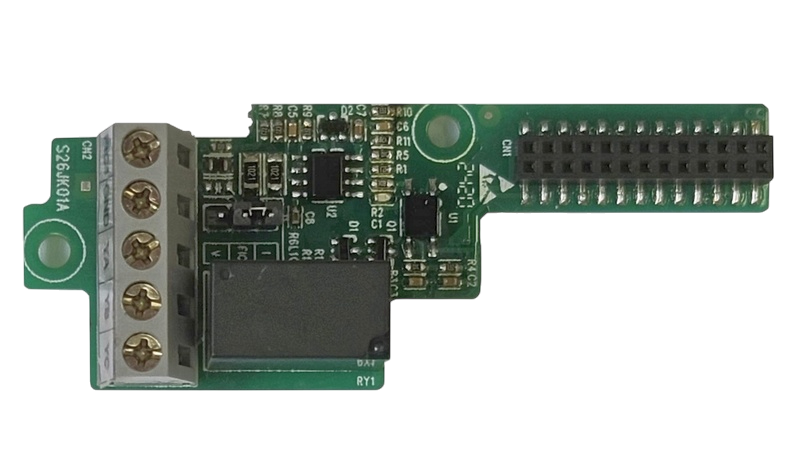

- Плата расширения входов/выходов для IBD_E 4-11 кВт (1 аналоговый вход, 1 релейный выход). Артикул H0-EXR01
-

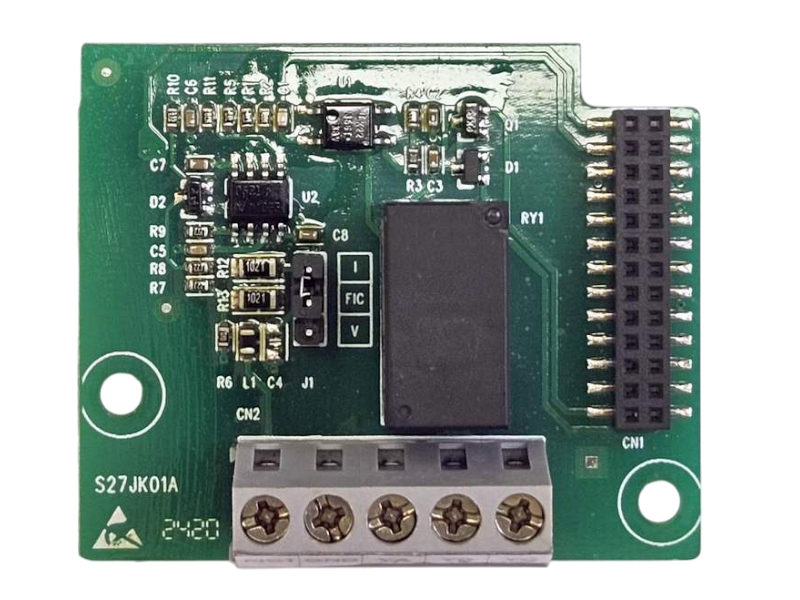

Плата расширения входов/выходов для IBD_E 15-500 кВт (1 аналоговый вход, 1 релейный выход). Артикул H0-EXR02
-

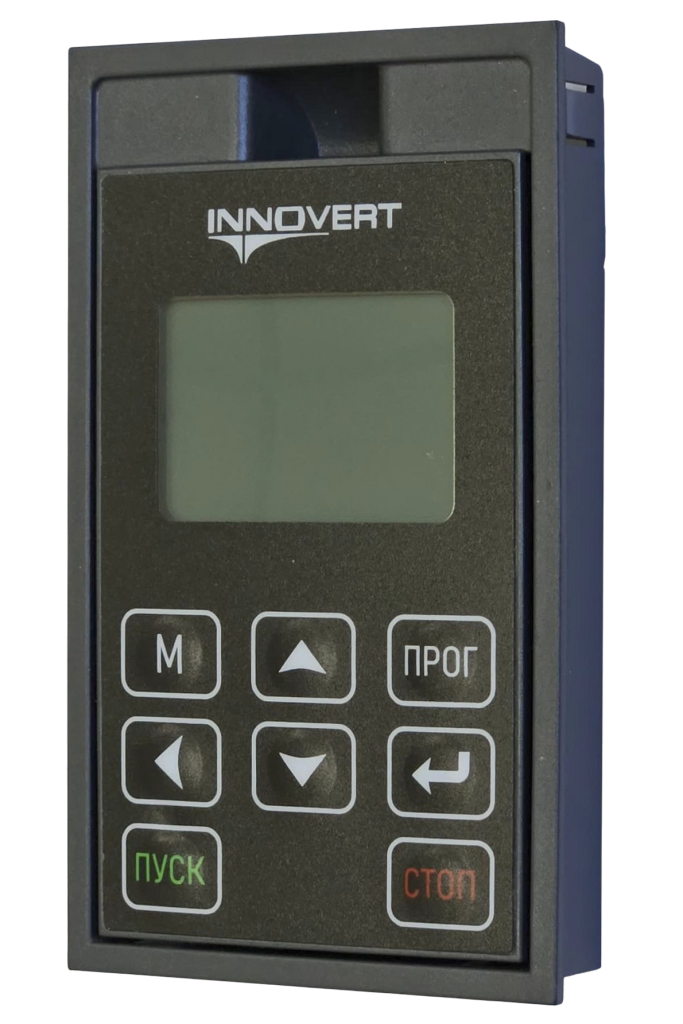

Выносная графическая панель управления с потенциометром (в комплекте с монтажной рамкой и кабелем 2 метра). Артикул H06KP
