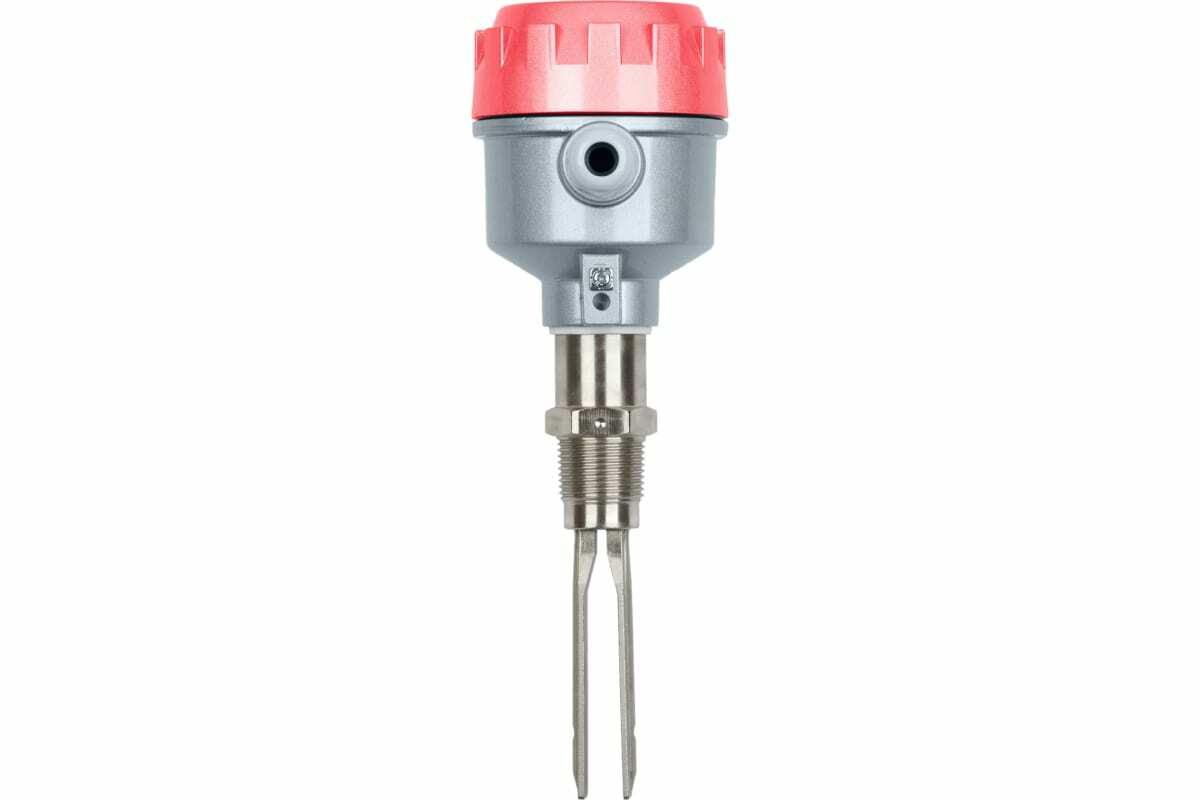

Вибрационный датчик уровня INNOLEVEL VIBRO серии U
Описание
- Описание
- Принцип работы
- Отличительные особенности
- Применение
- Технические характеристики
- Опции
- 3D модели
- Документация
INNOLEVEL VIBRO серии U – представляет собой вибрационный сигнализатор уровня в общепромышленном исполнении. Служит для мониторинга уровня жидких невзрывоопасных сред в любых отраслях, за исключением гигиенических пищевых применений. Может применяться в качестве датчика заполнения, опустошения или промежуточного уровня.
Зонды датчика вибрируют под пьезоэлектрическим воздействием на определенной механической резонансной частоте. При покрытии зондов жидкостью возникает затухание колебаний, которое электронно регистрируется и срабатывает соответствующий выход переключения.
-
Типовое исполнение для решения большинства задач контроля уровня жидкостей
-
Выходной сигнал – реле DPDT.
-
Для жидкостей с вязкостью ~ 1-10000 сСт.
-
Версии с трубным удлинением до 4 метров
INNOLEVEL VIBRO серии U применяется для контроля уровня жидких сред, не склонных к повышенному налипанию, в условиях температуры процесса не более +150 °C
-
Пищевая промышленность, не гигиенические применения (вода, растительное масло, солевые и спиртовые растворы);
-
Химическая промышленность (химические реагенты, моющие средства);
- ЖКХ (вода, конденсат).
|
Характеристики |
Значение |
|
Корпус |
Алюминий, порошковое покрытие |
|
Степень защиты |
IP65 |
|
Температура процесса, °C |
-30…+80 (опционально -30...+150) |
|
Максимальное давление, Бар |
+20 |
|
Вязкость контролируемой среды, сСт |
~ 1-10000 |
|
Плотность контролируемой среды, г/см3 |
≥ 0,7 |
|
Напряжение питания |
220 VAC/24 VAC/24 VDC (в зависимости от исполнения) |
|
Выходной сигнал |
1 релейный выход |
|
Резьба |
Резьба коническая (PT): 3/4” или 1” |
|
Удлинение |
Трубное удлинение от 135 до 4000 мм. |
-
Приварная бобышка
Для монтажа датчиков с резьбой 1 PT, 3/4 PT.
-
Переходник PT1" / R 1 1/2"
Для монтажа датчиков с резьбой 1PT (коническая) в отверстие с резьбой R 1 1/2": материал нержавеющая сталь 304 -
Муфта регулировки по высоте
Для изменения глубины погружения датчика с трубным удлинением (версии от 300 до 2000 мм). Монтаж в отверстие с резьбой R 1 1/2". Материал: нержавеющая сталь 304.Более подробная информация изложена в инструкции по эксплуатации.
