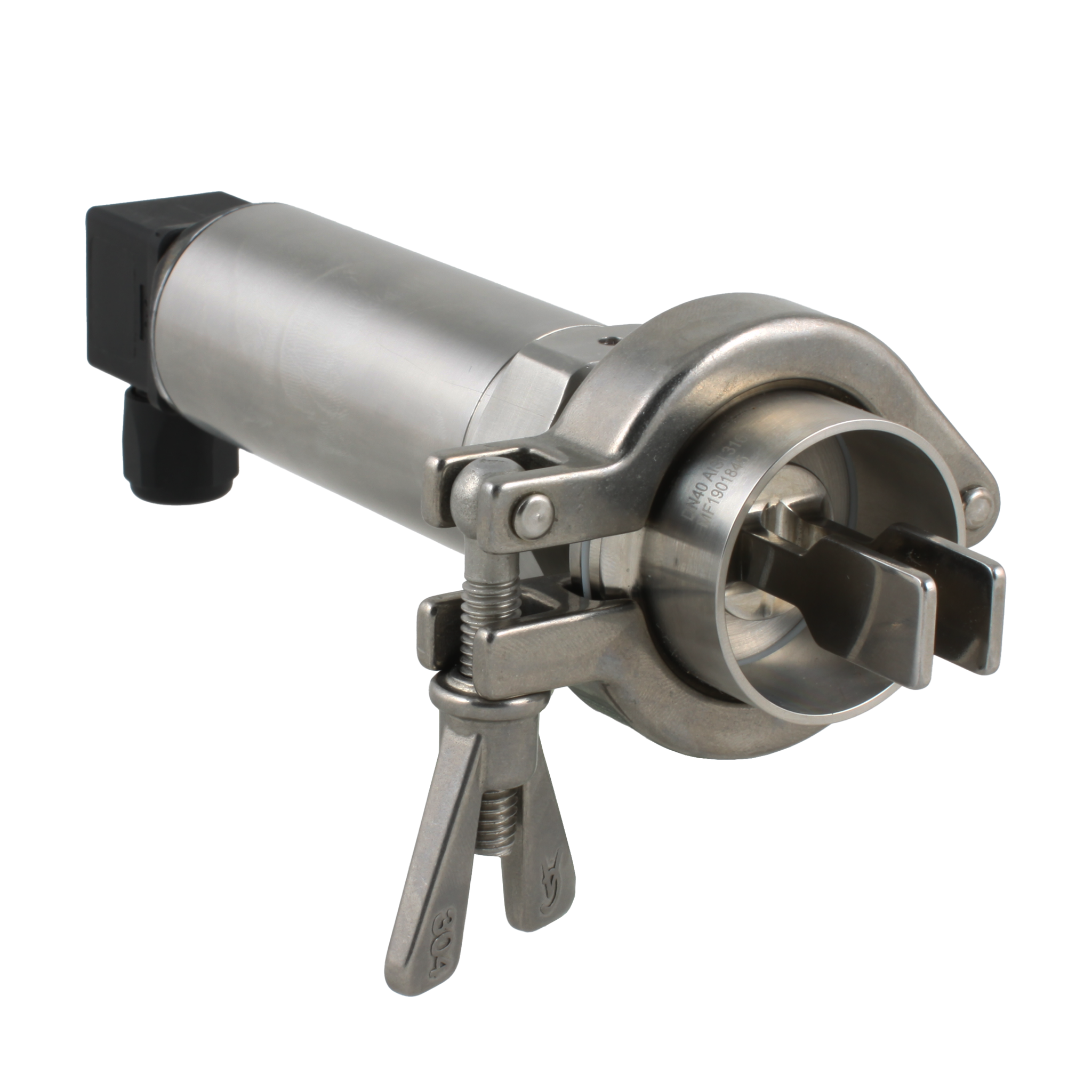

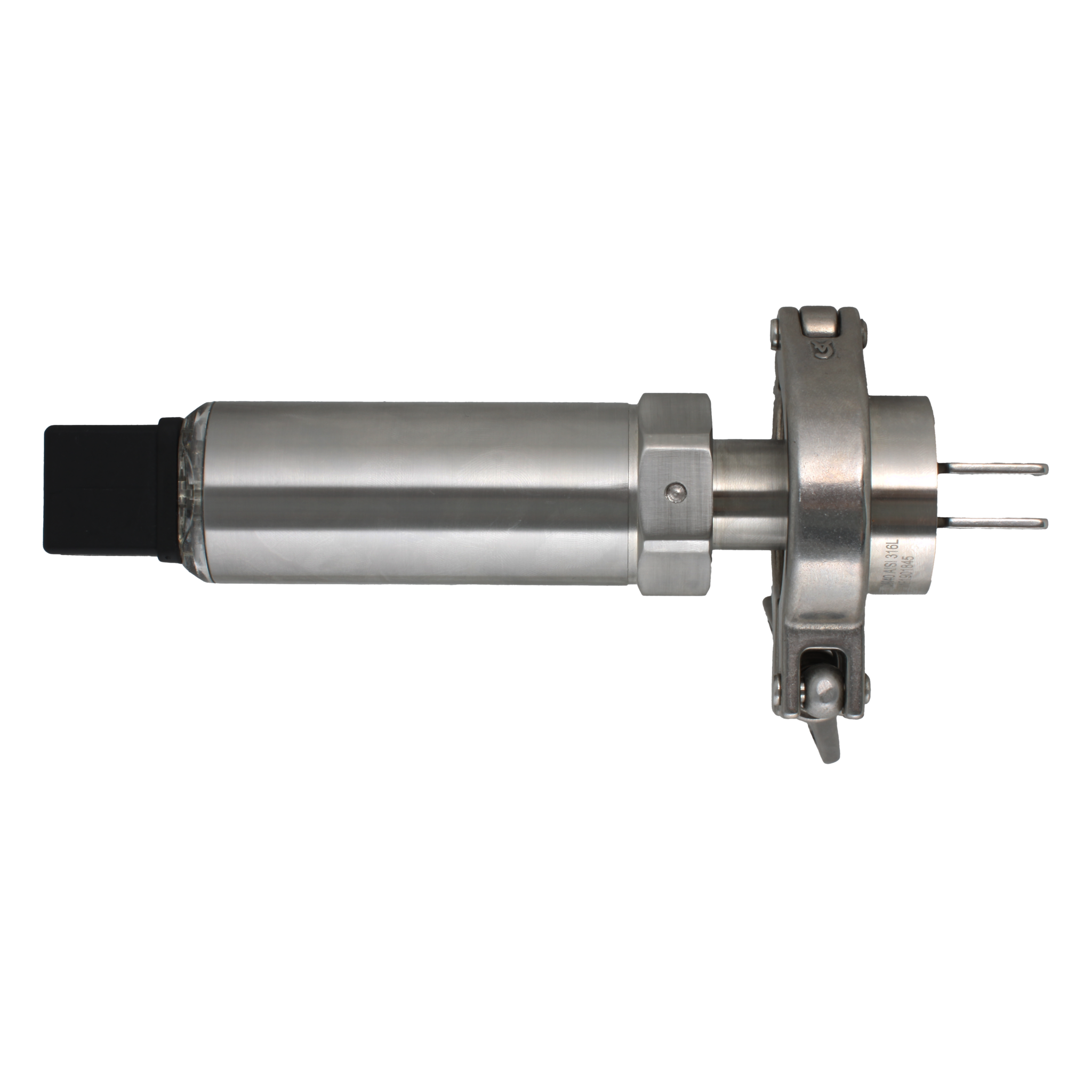

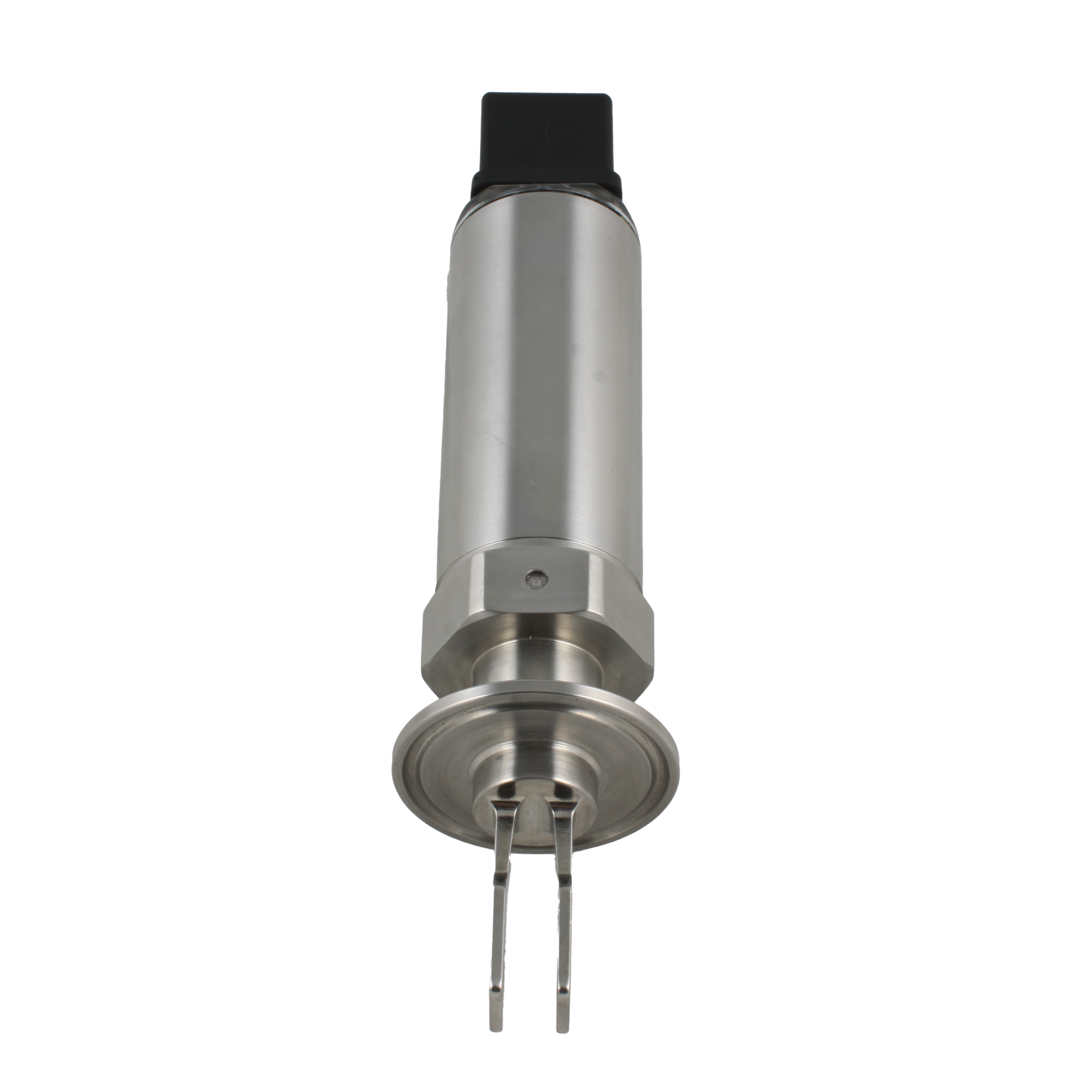

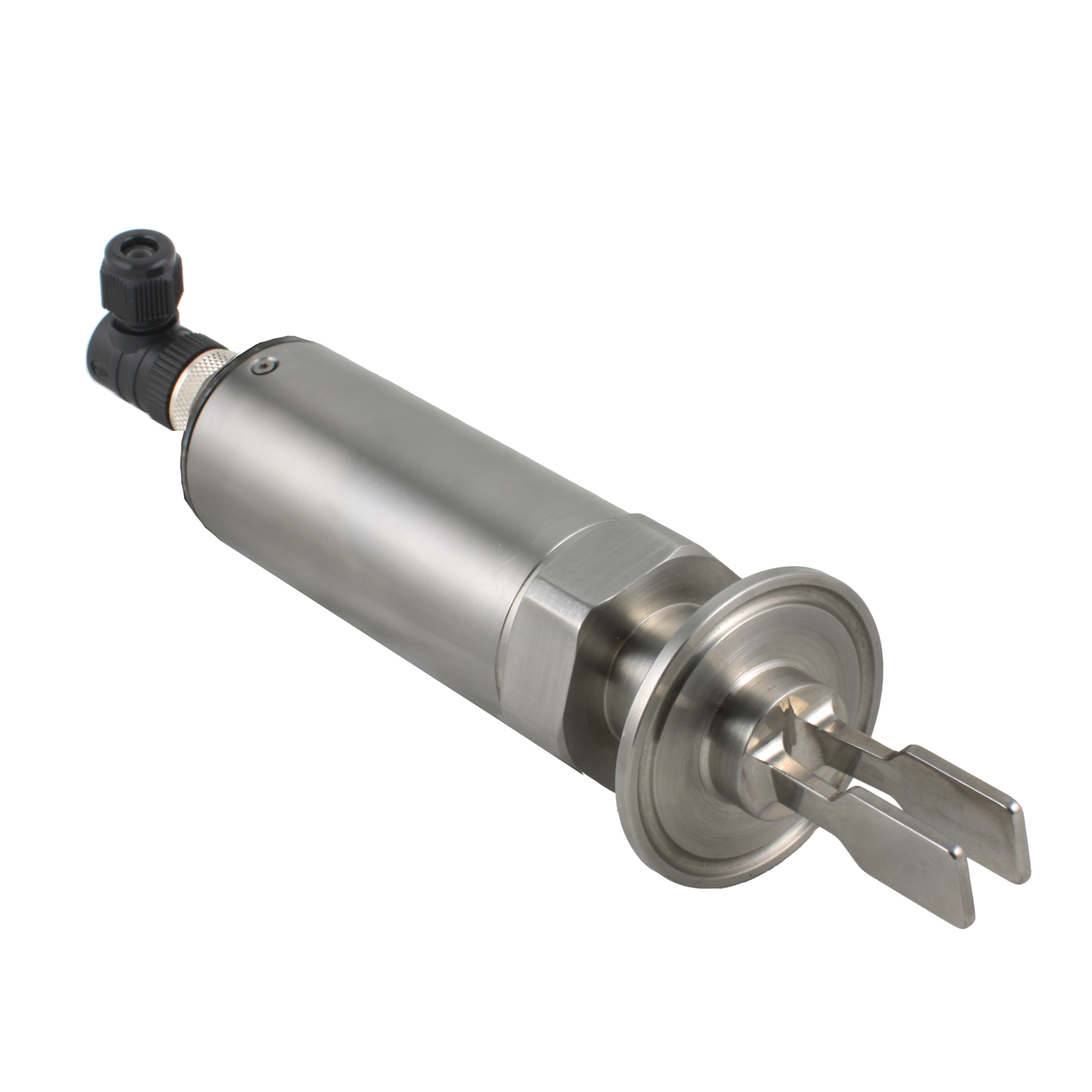

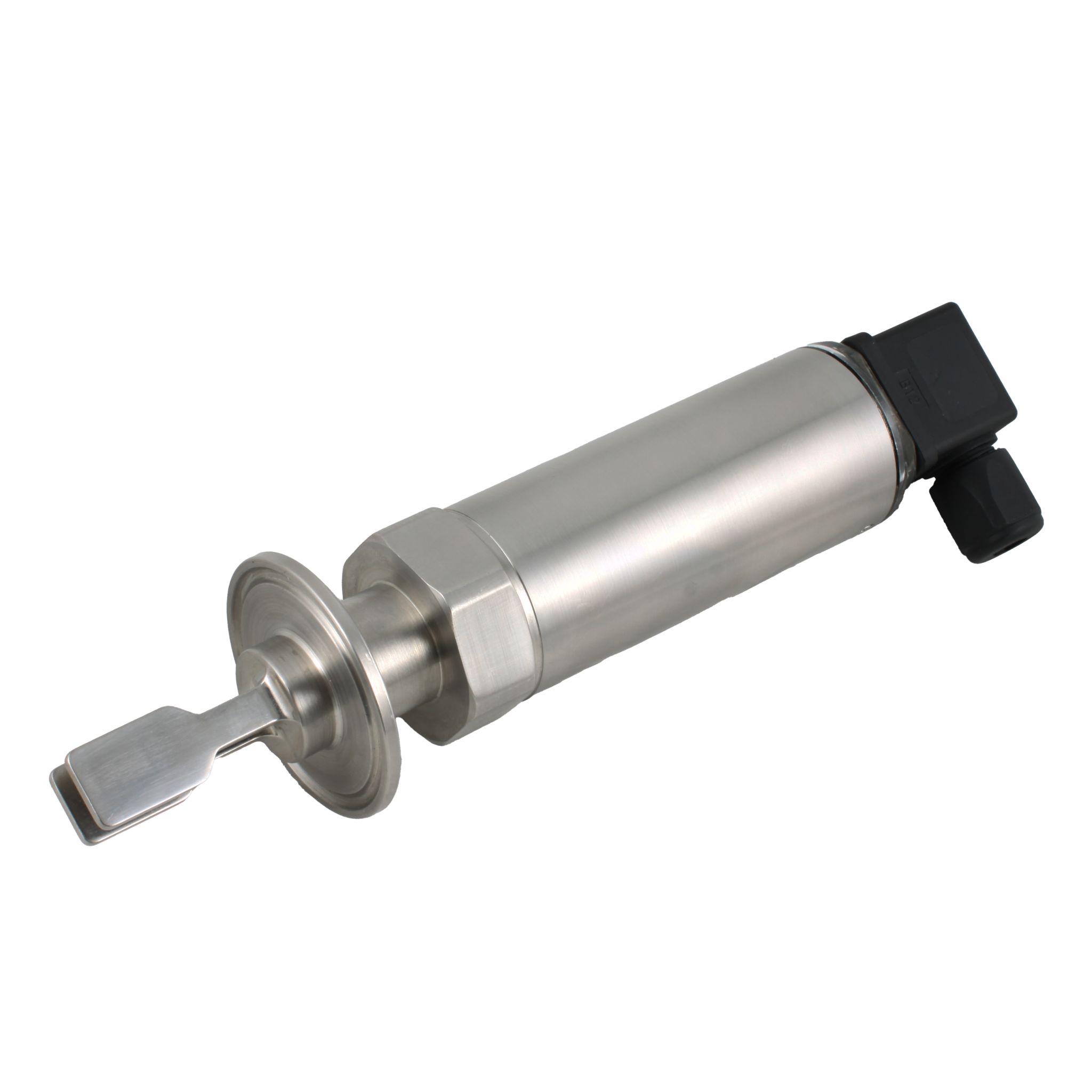

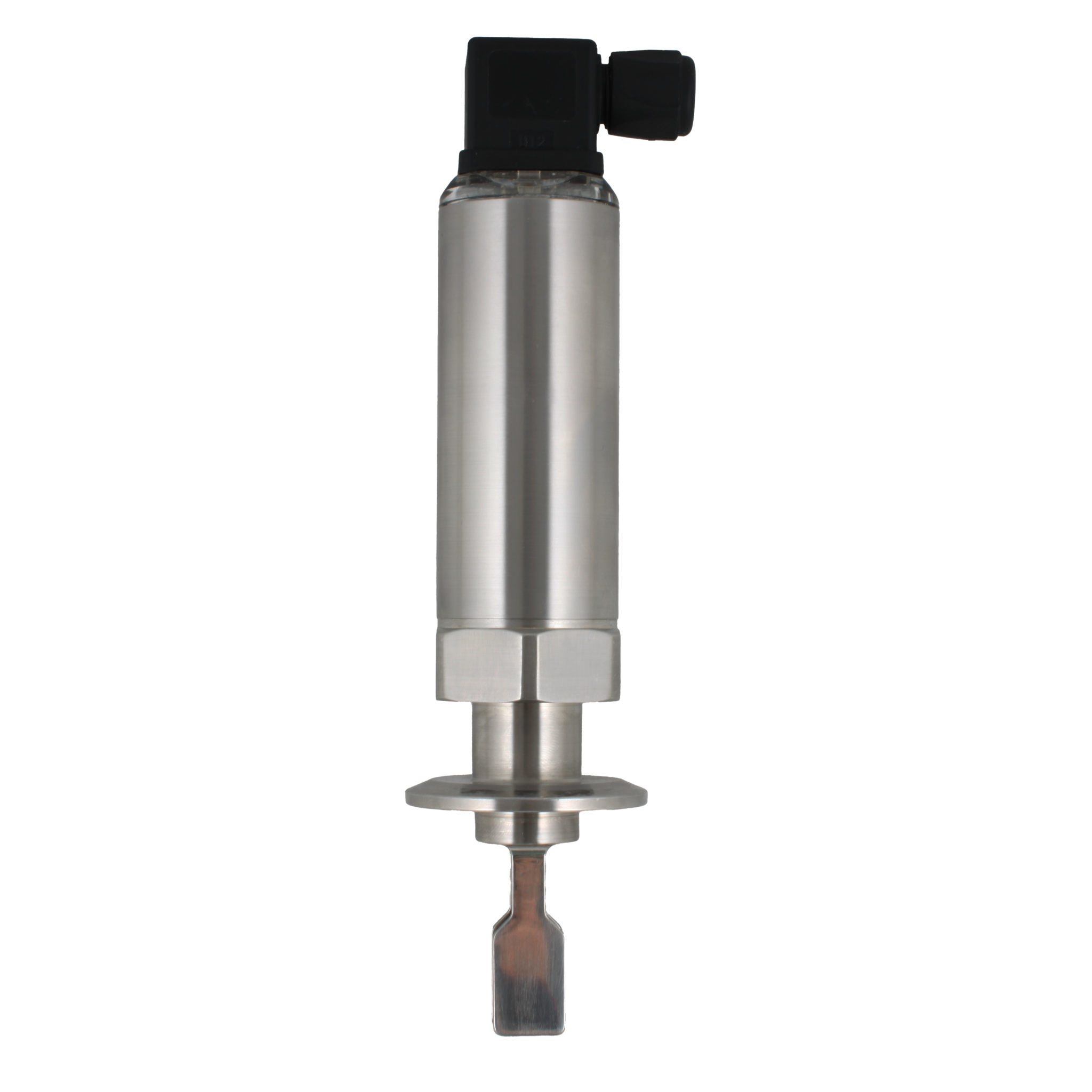

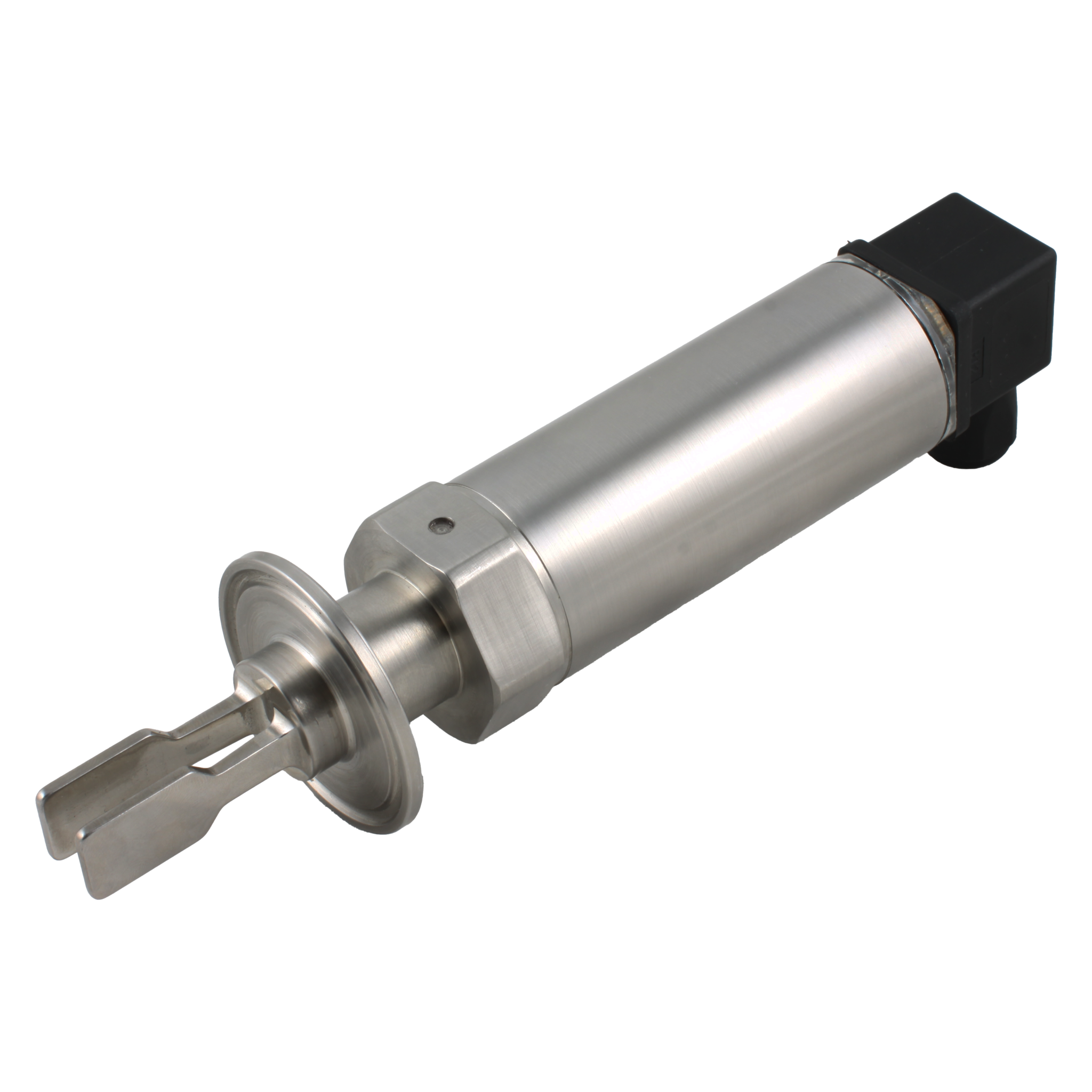

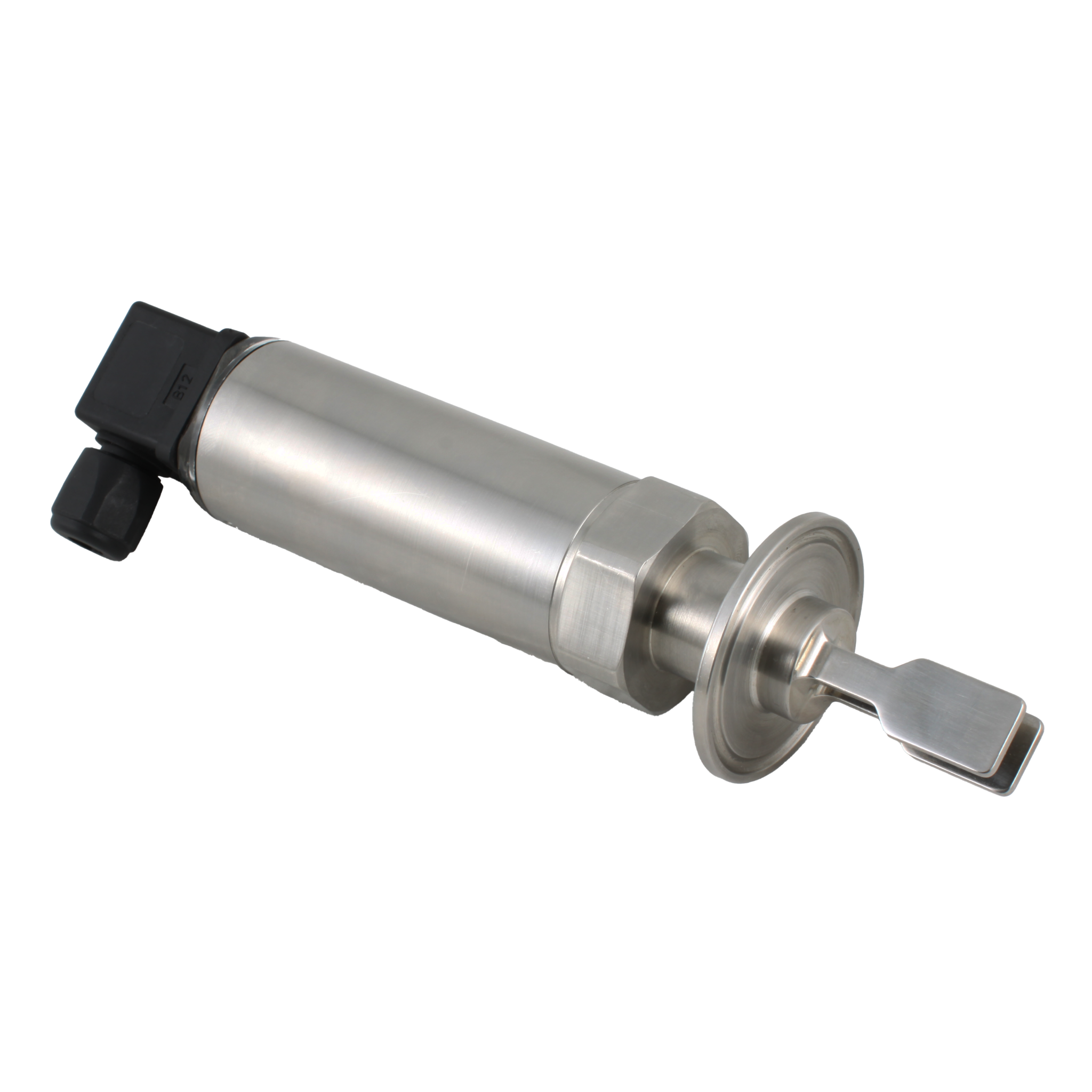

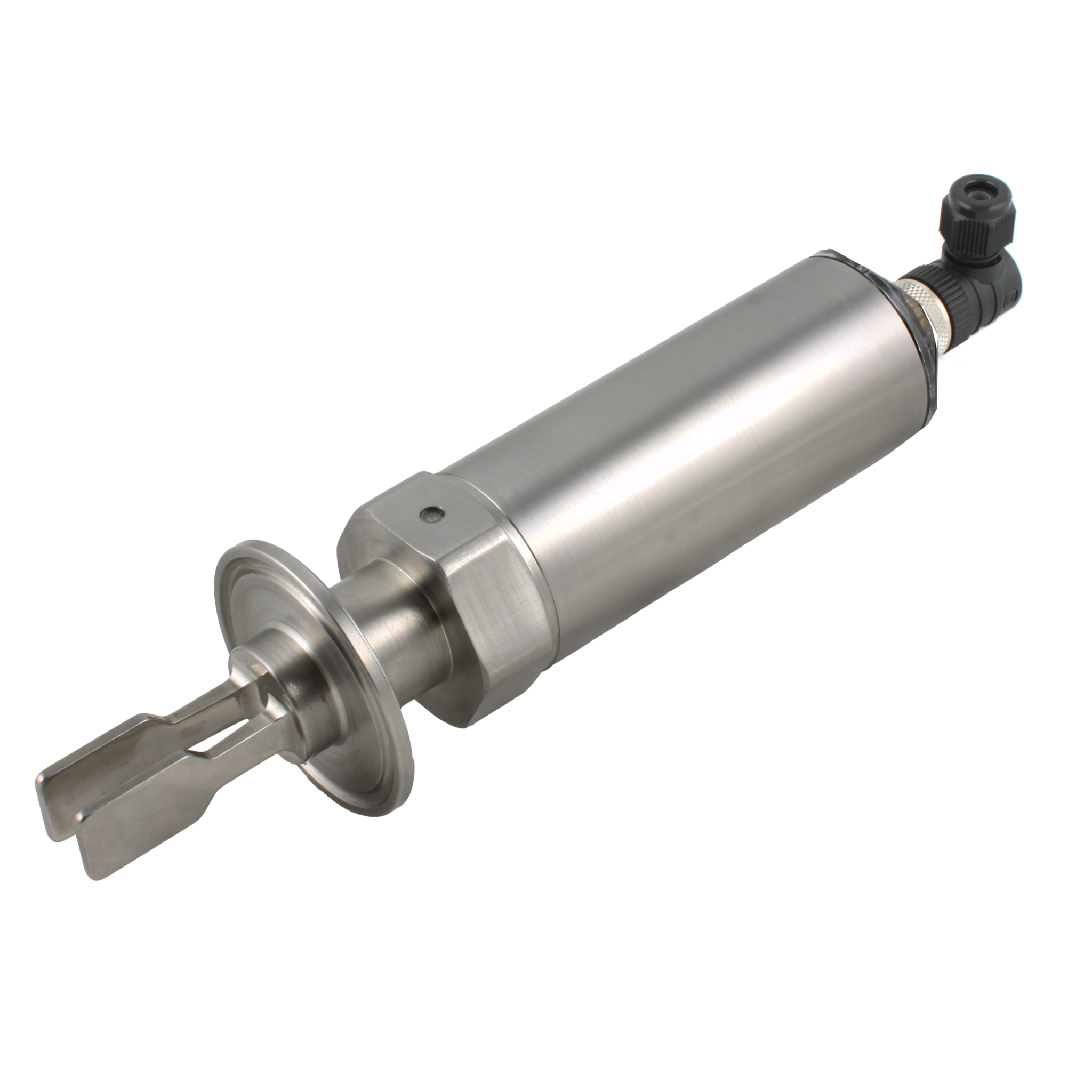

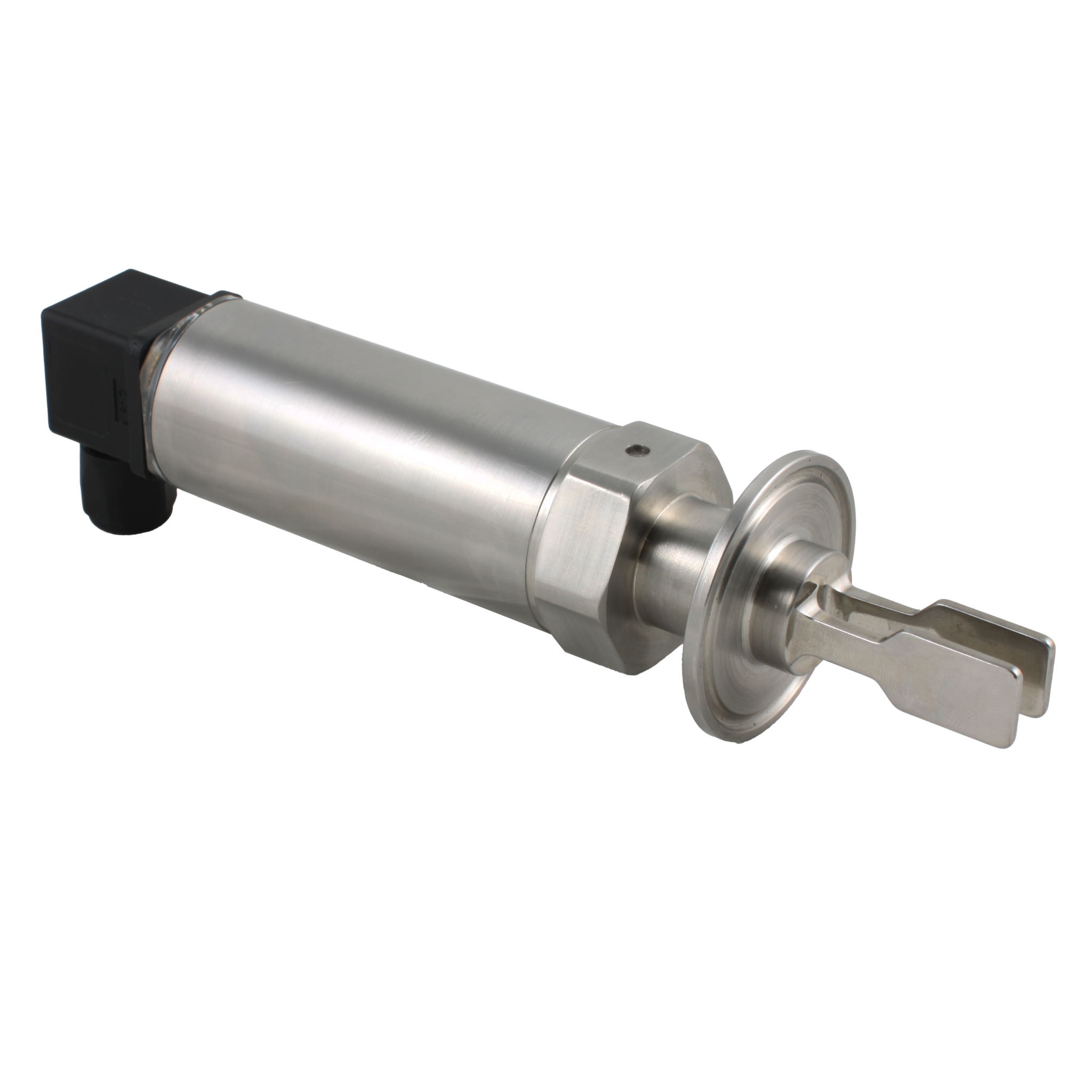

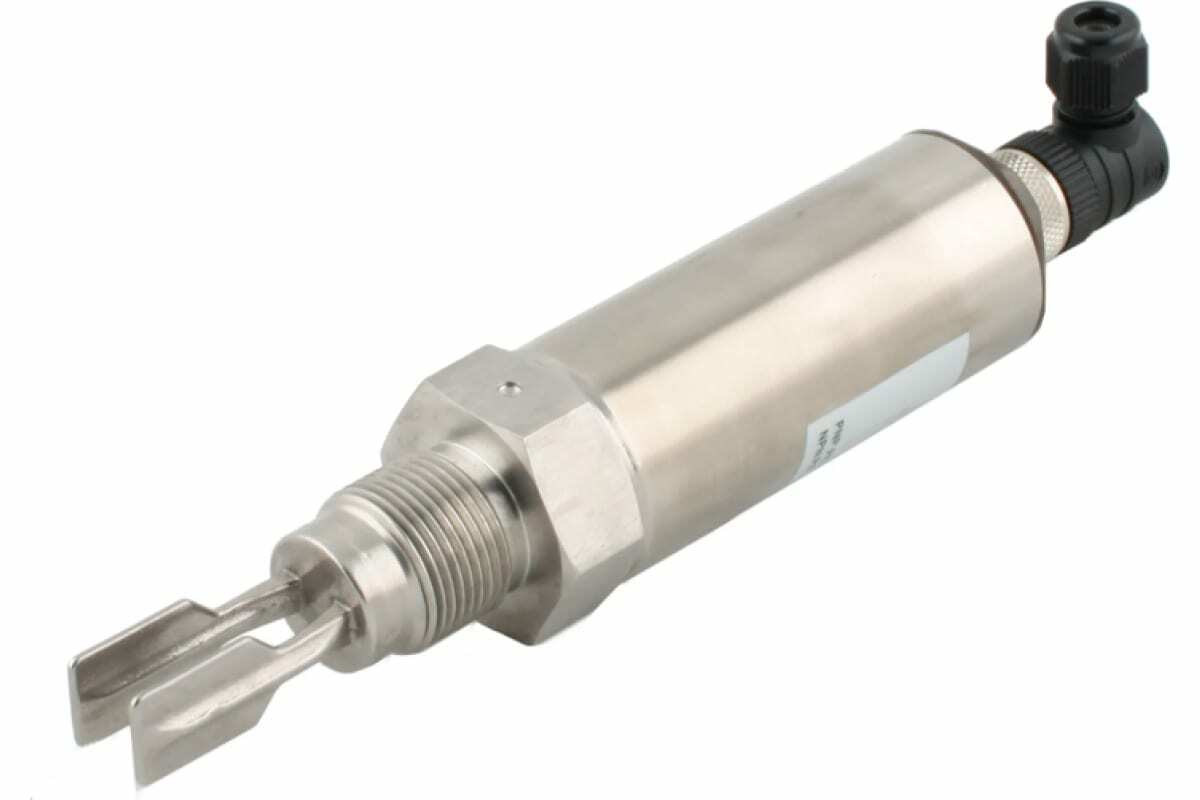

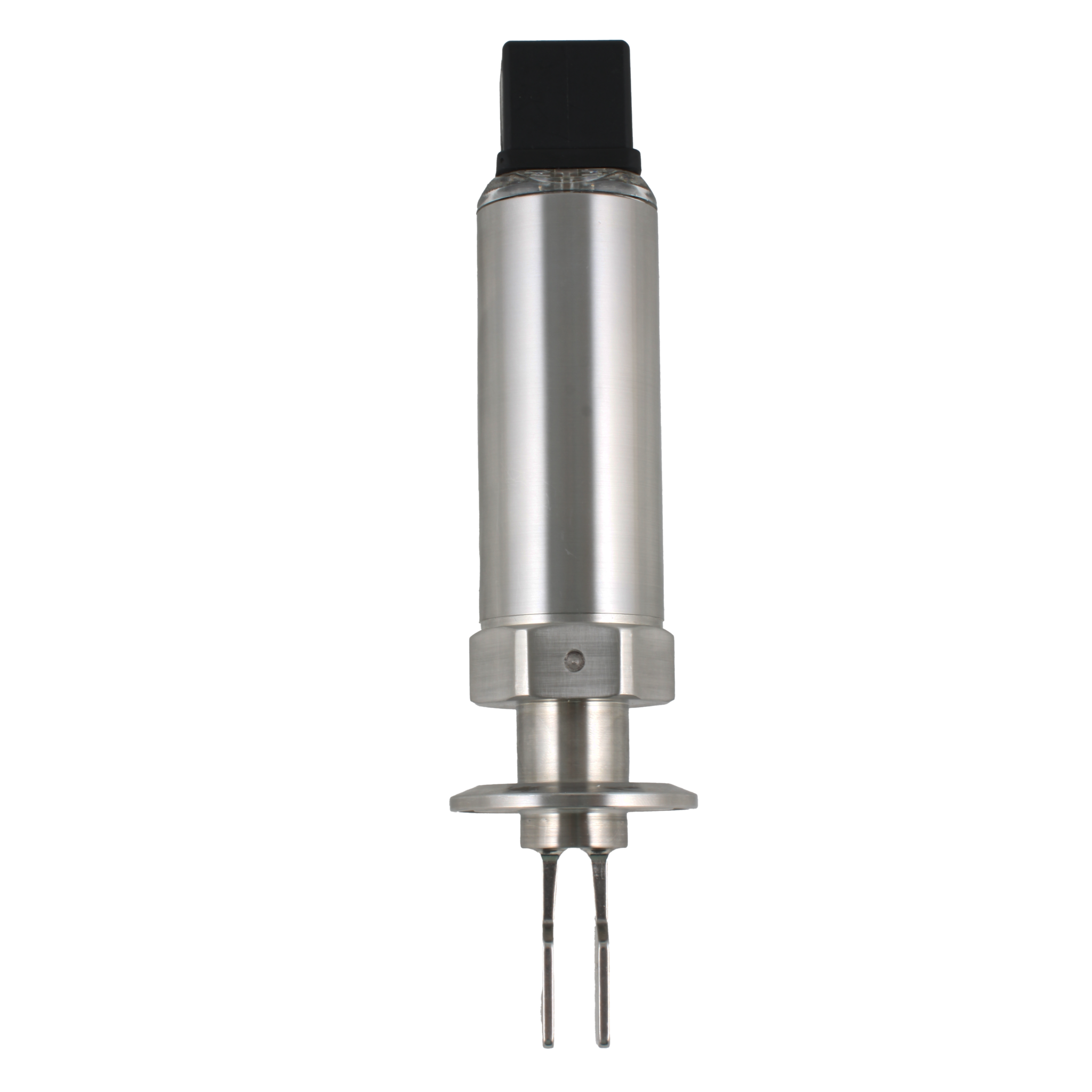

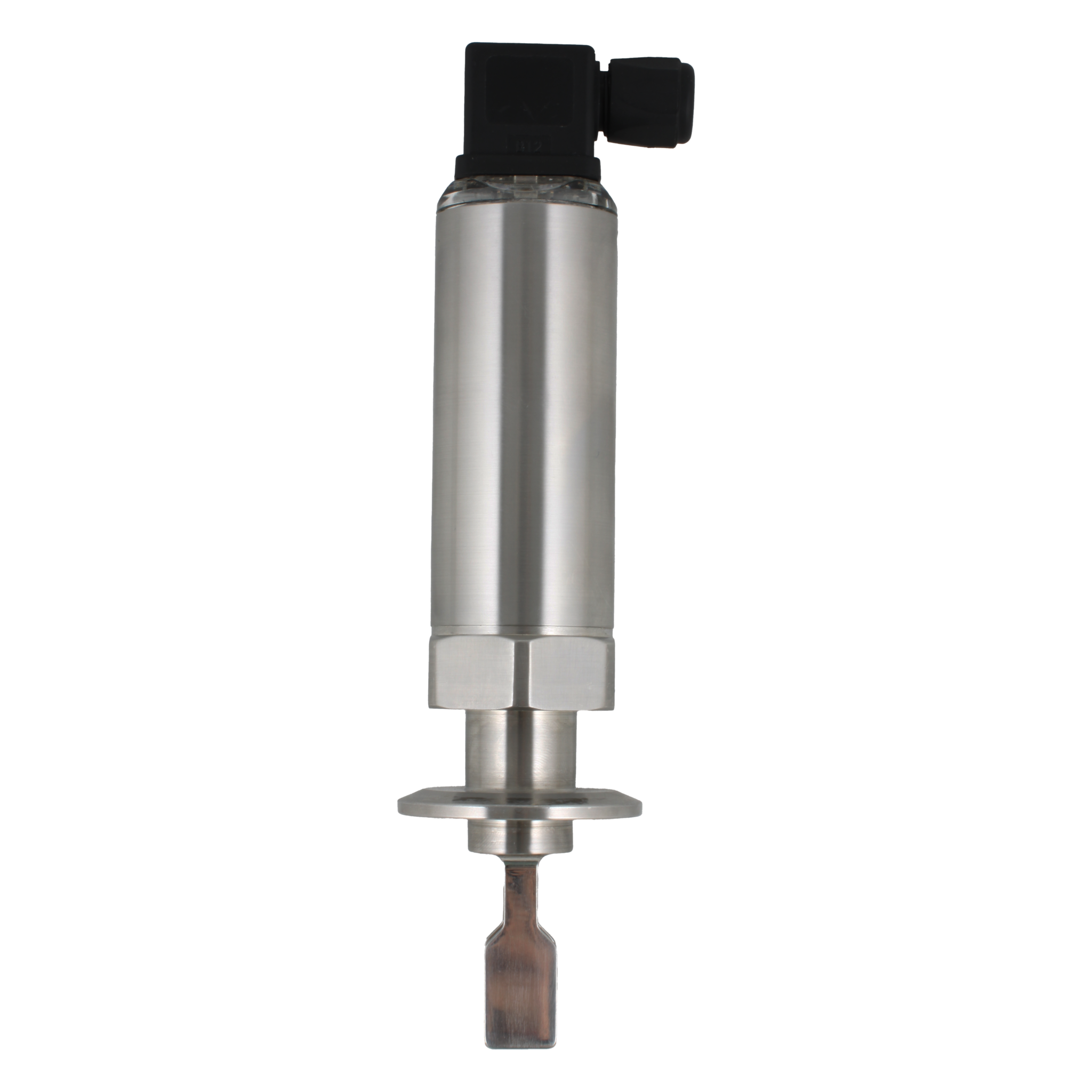

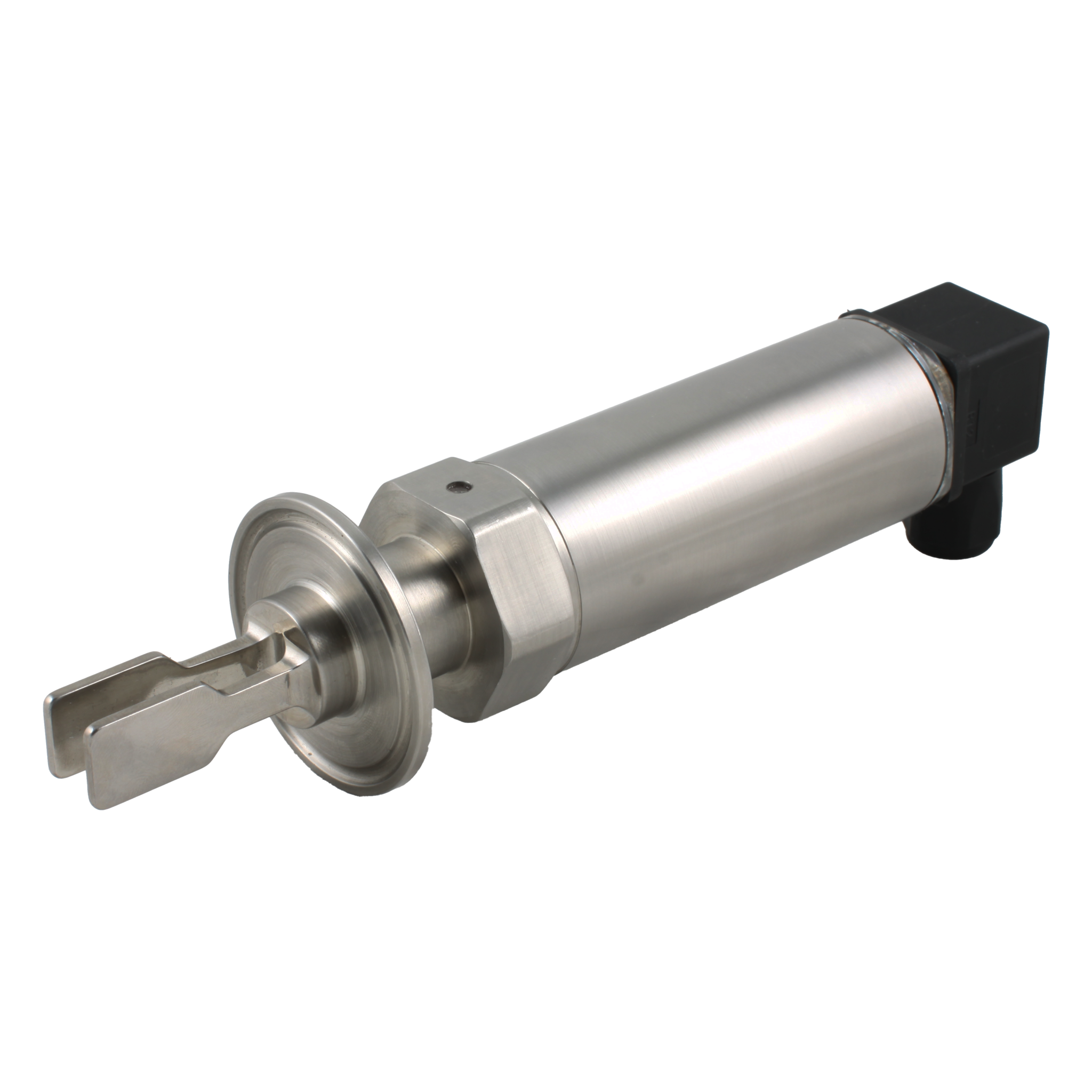

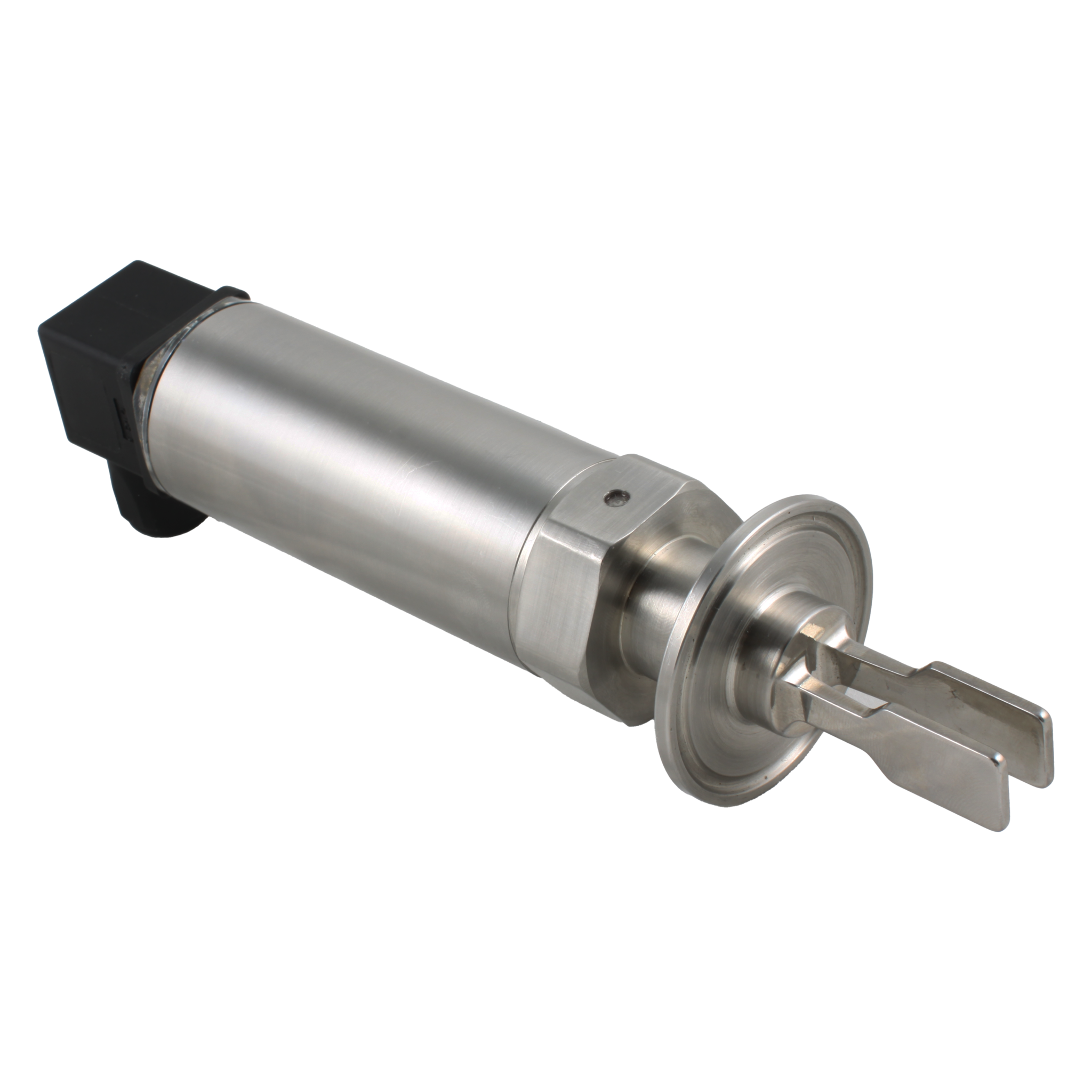

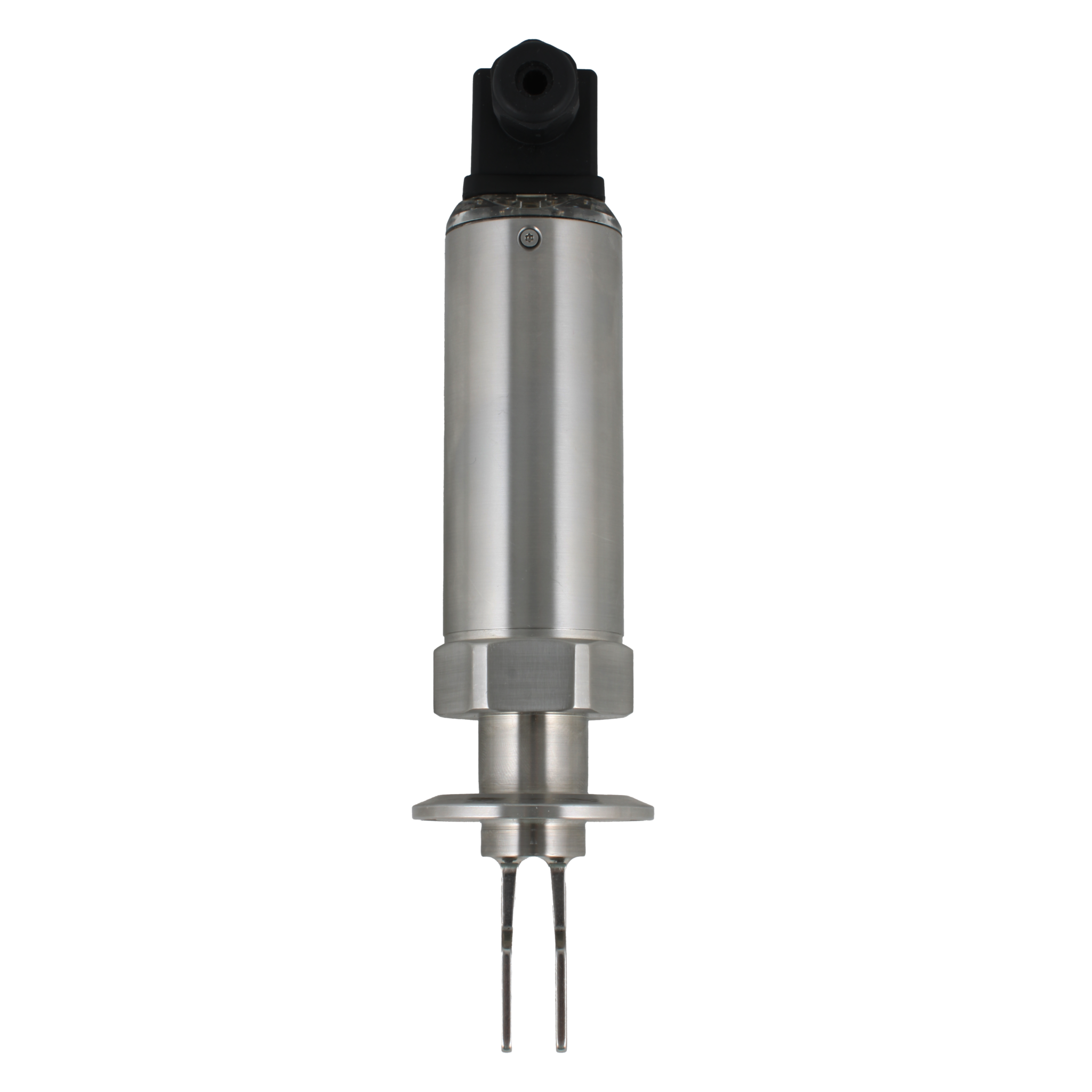

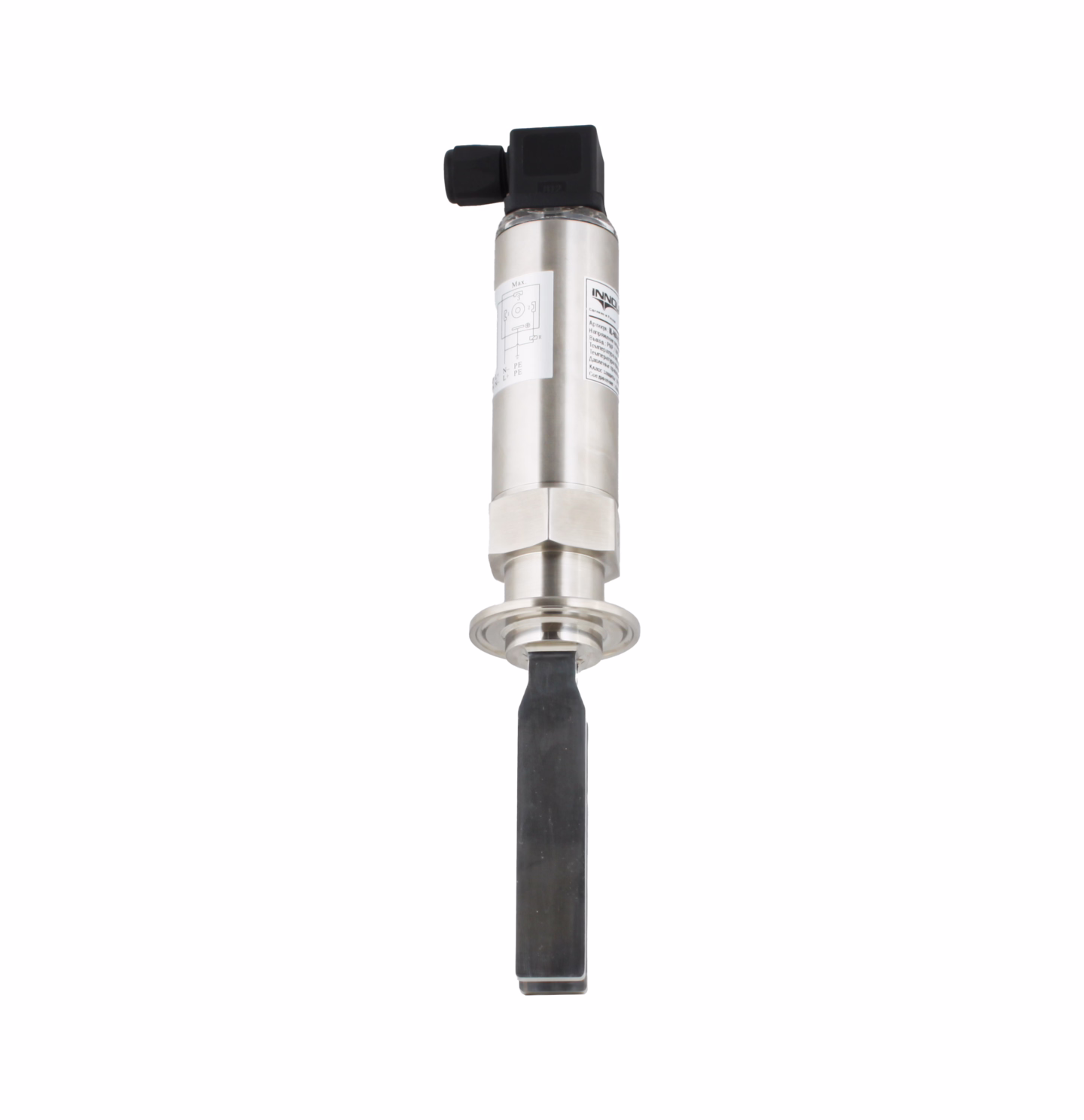

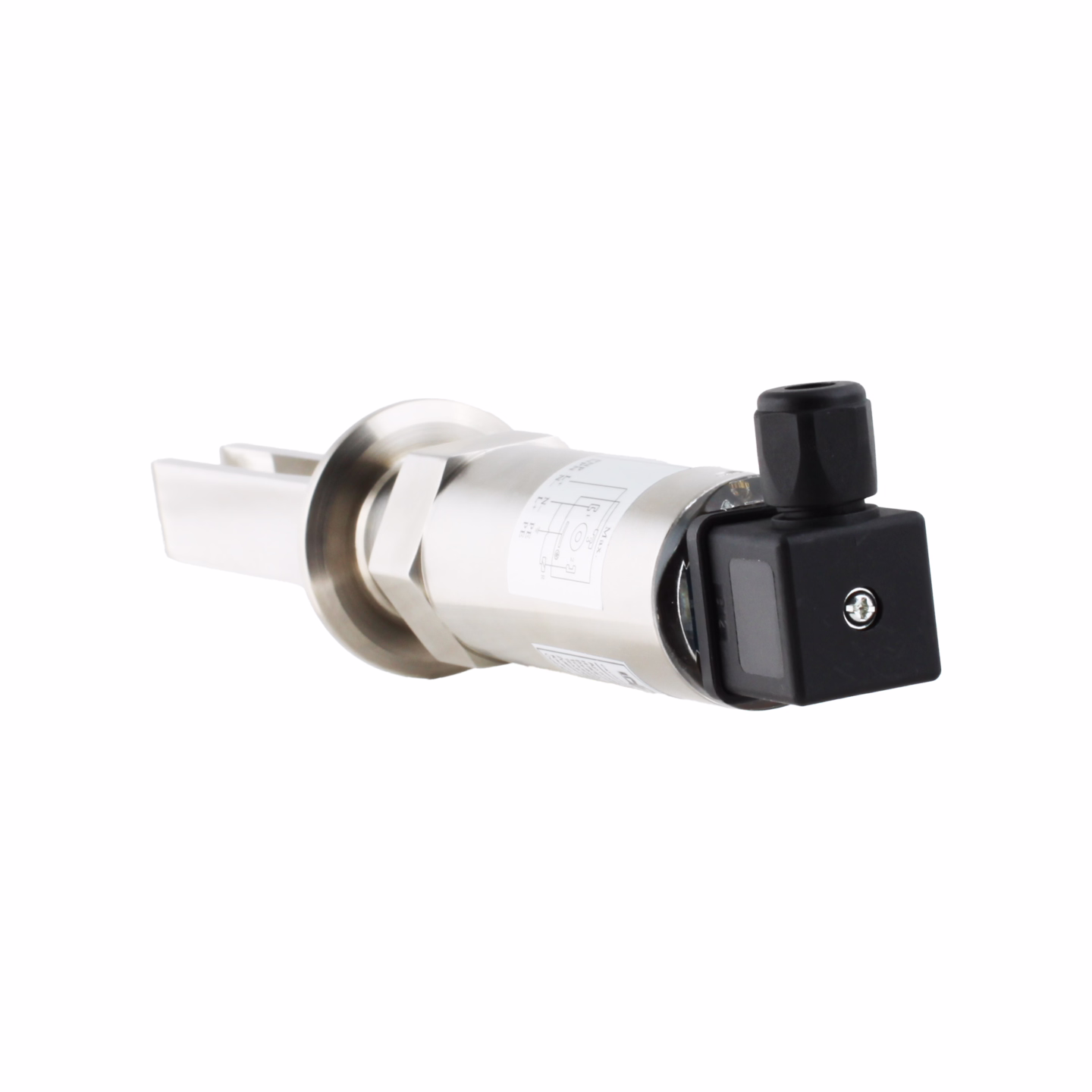

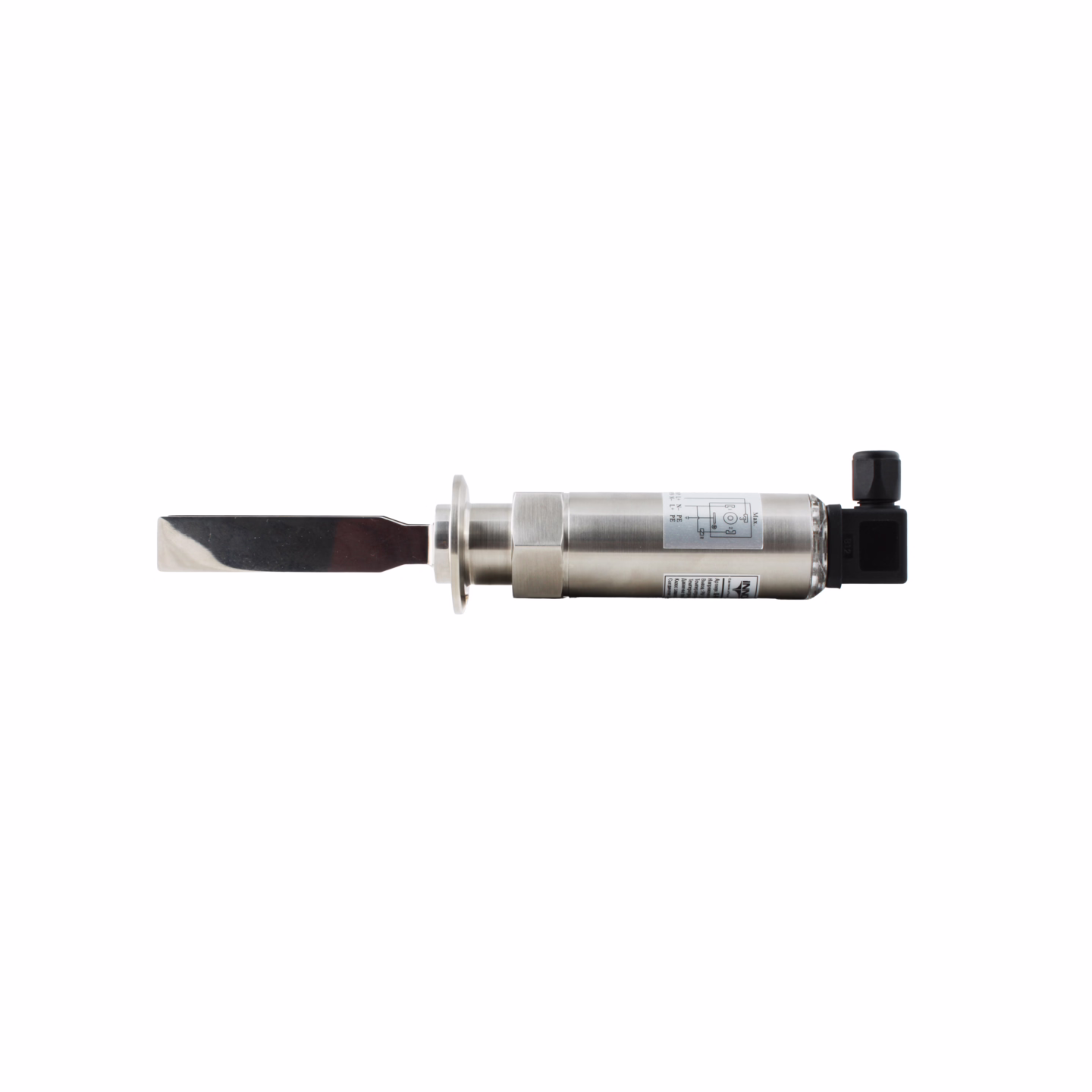

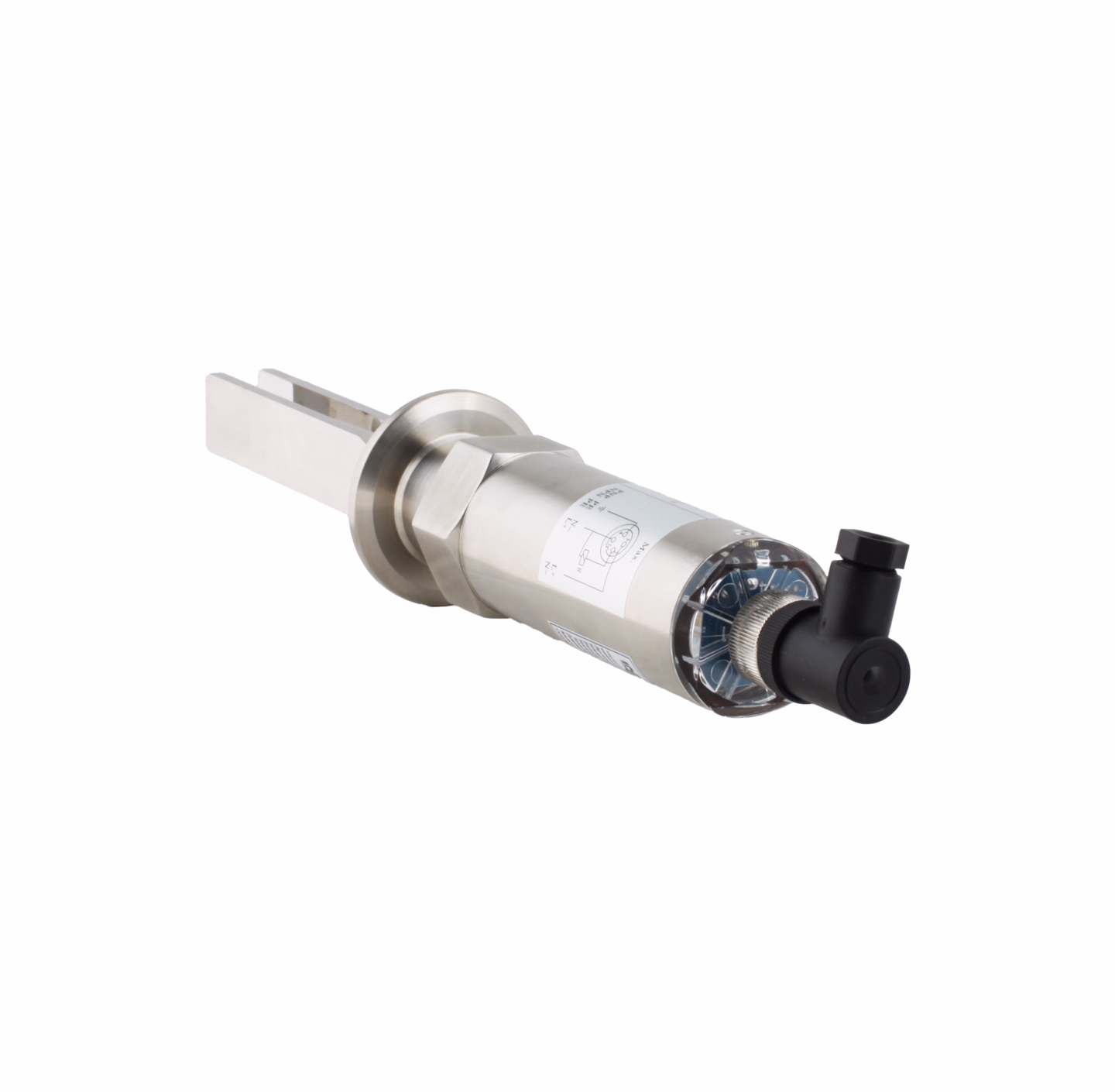

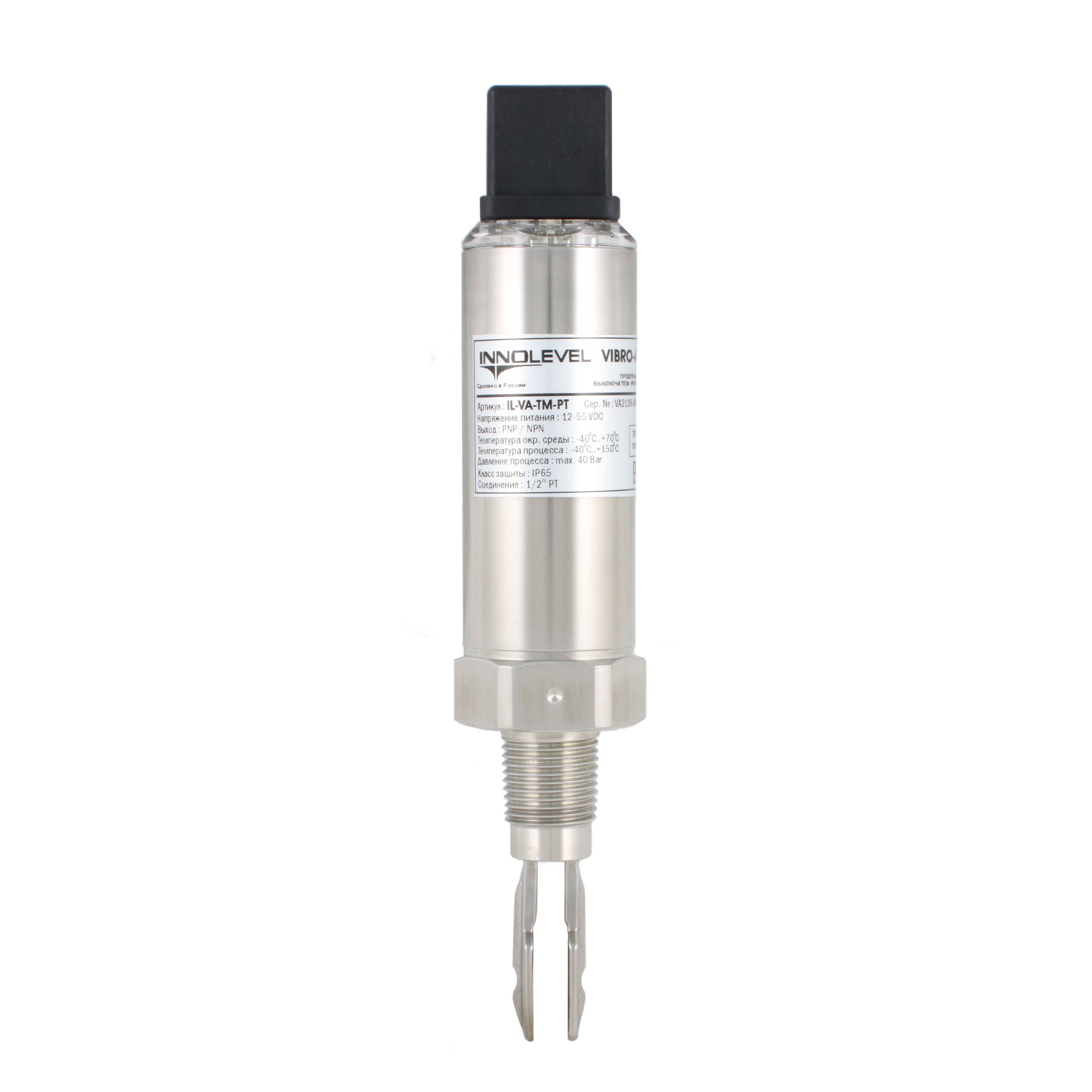

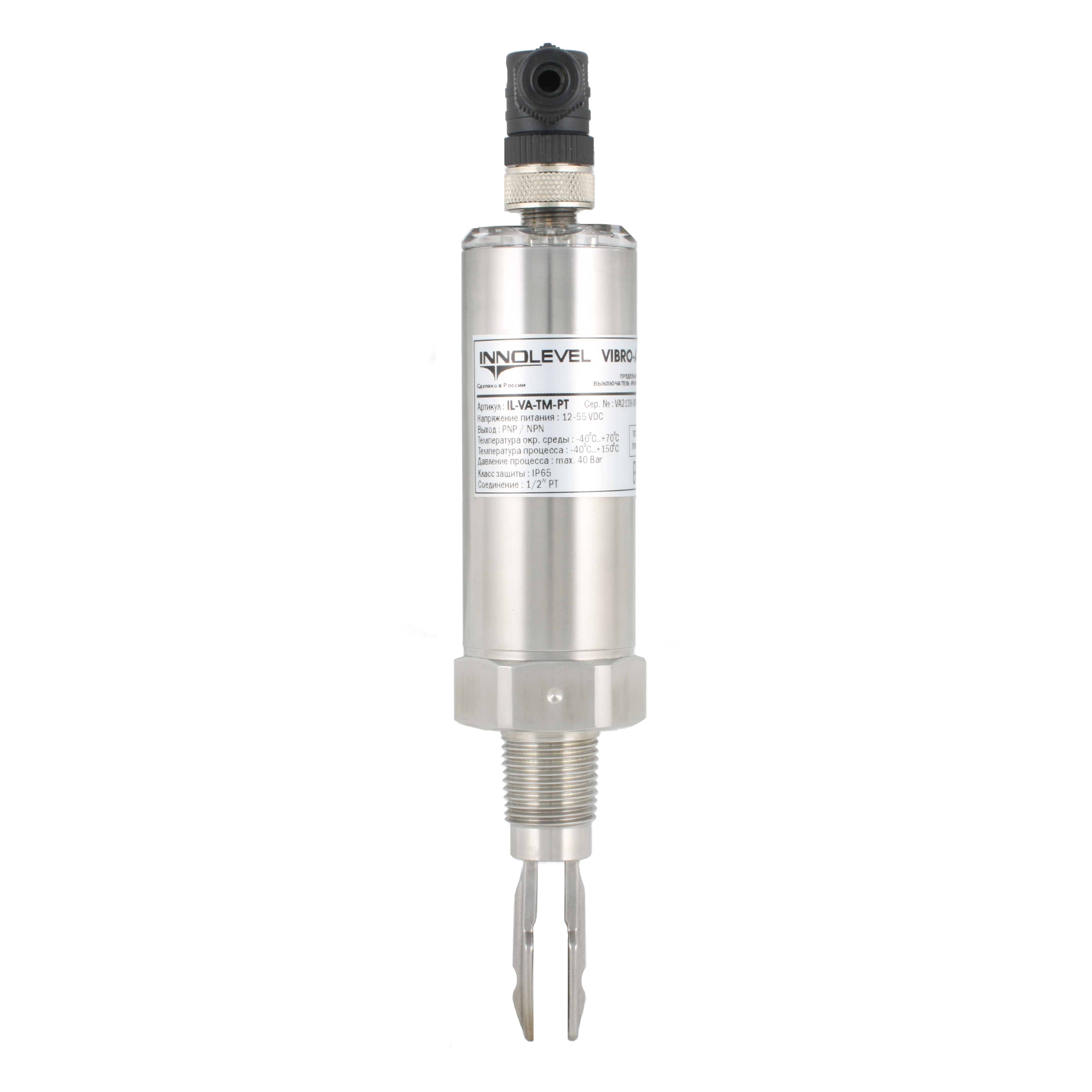

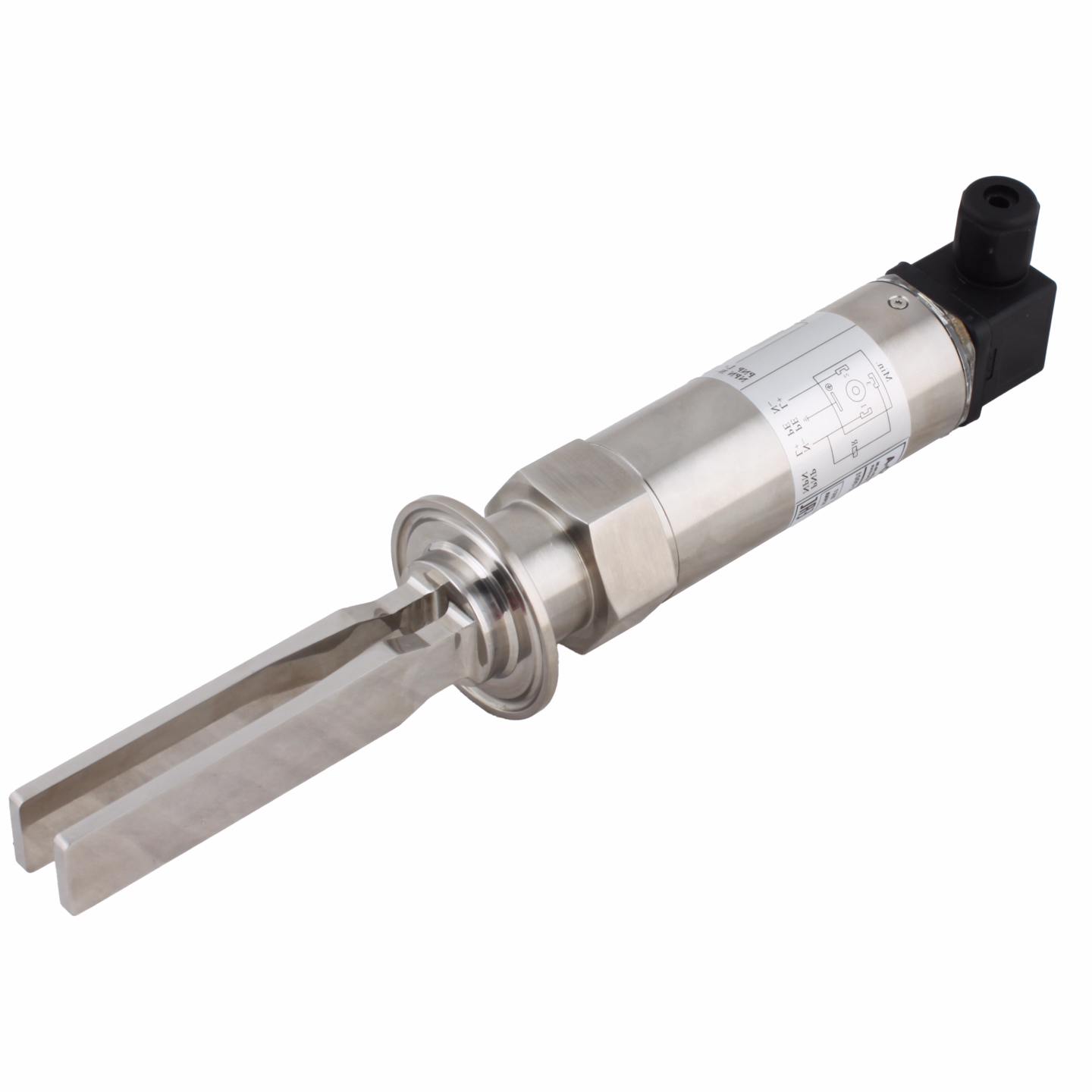

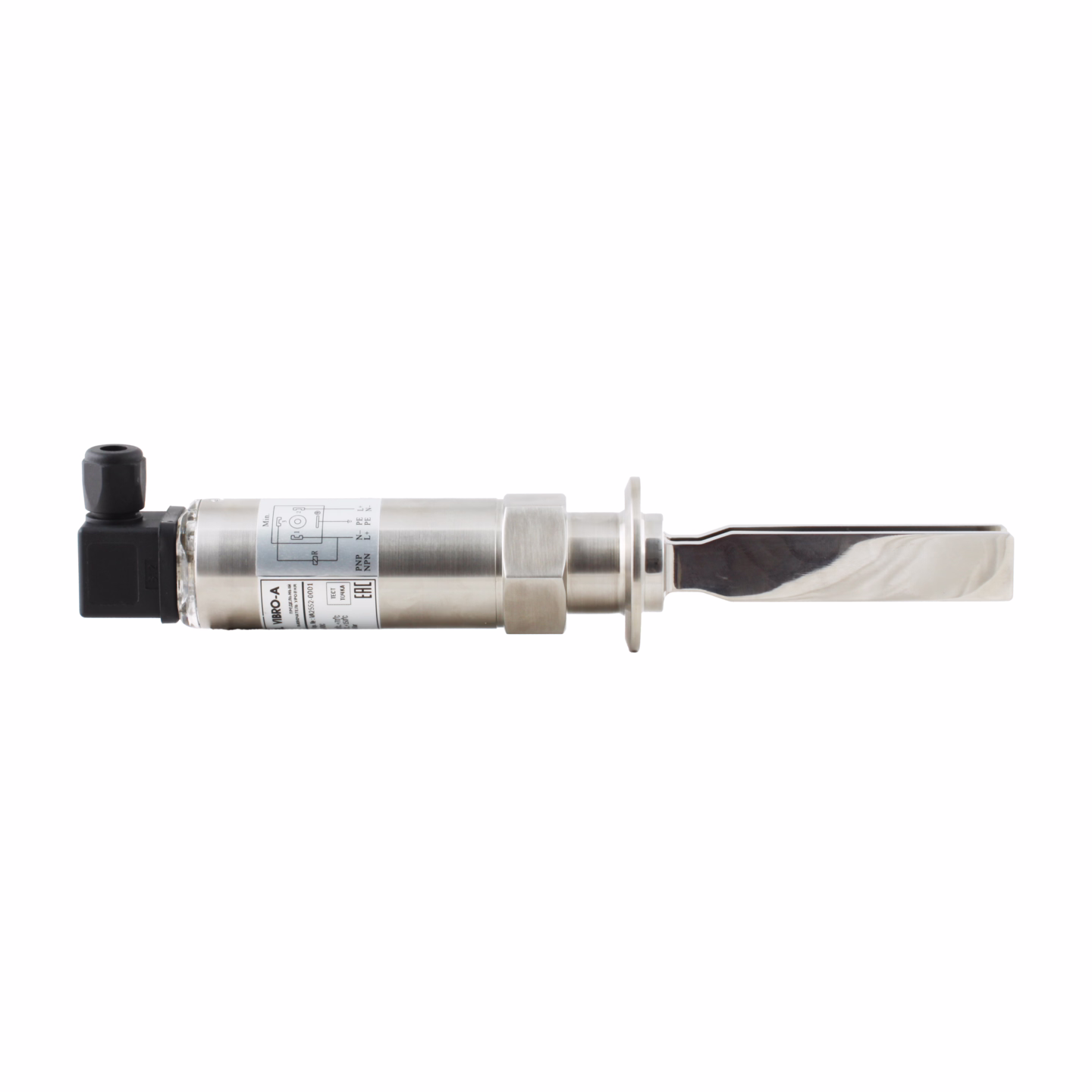

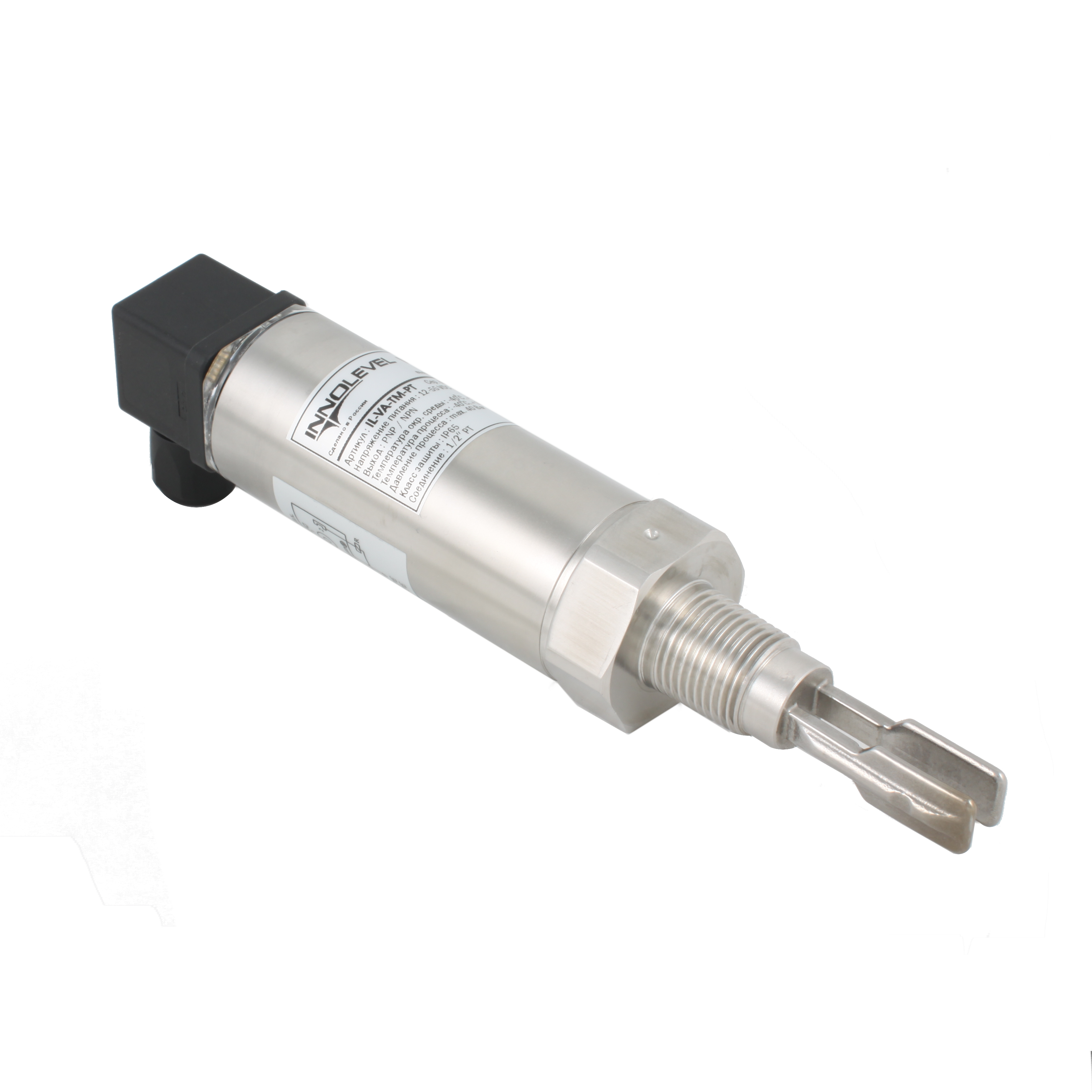

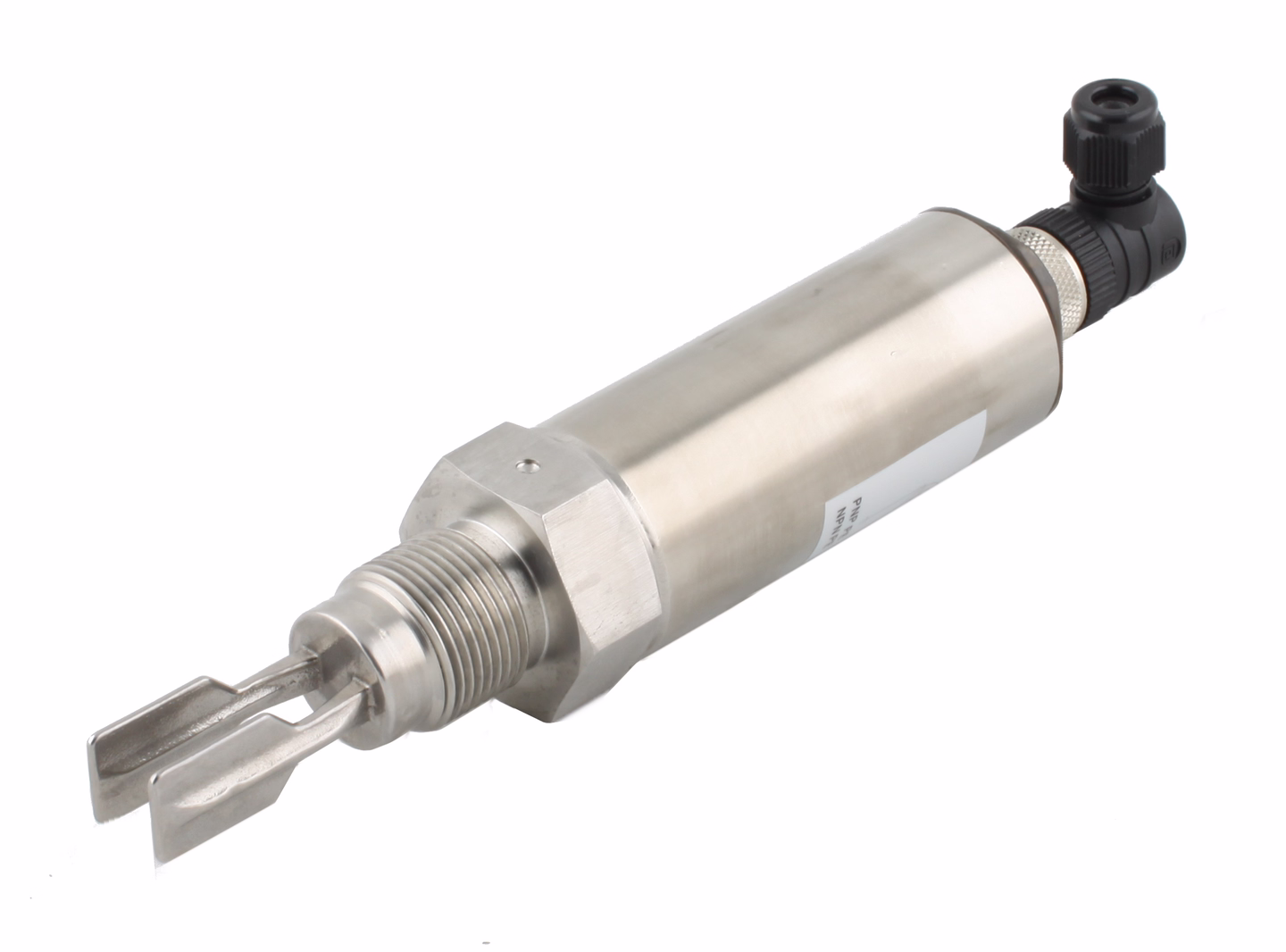

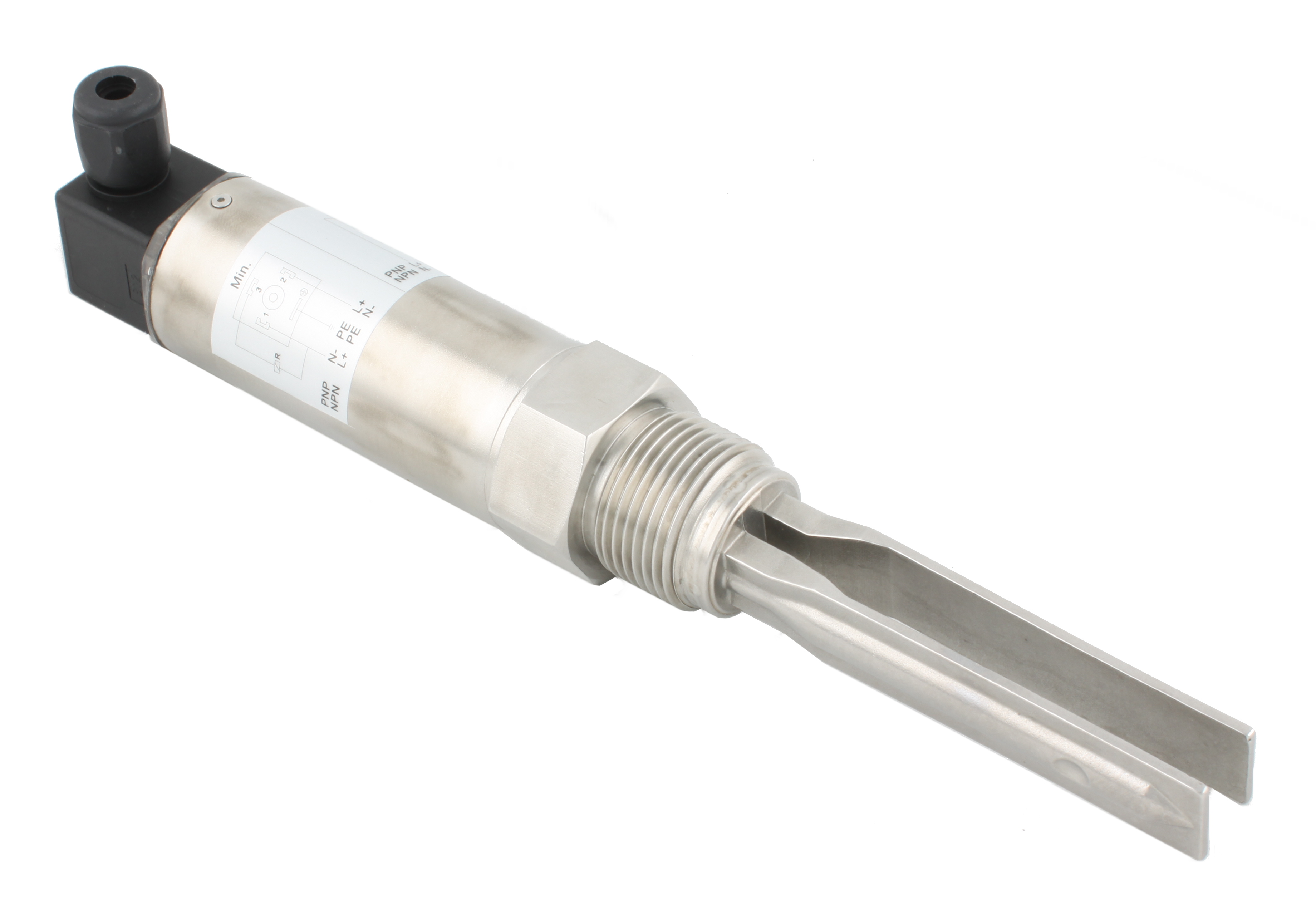

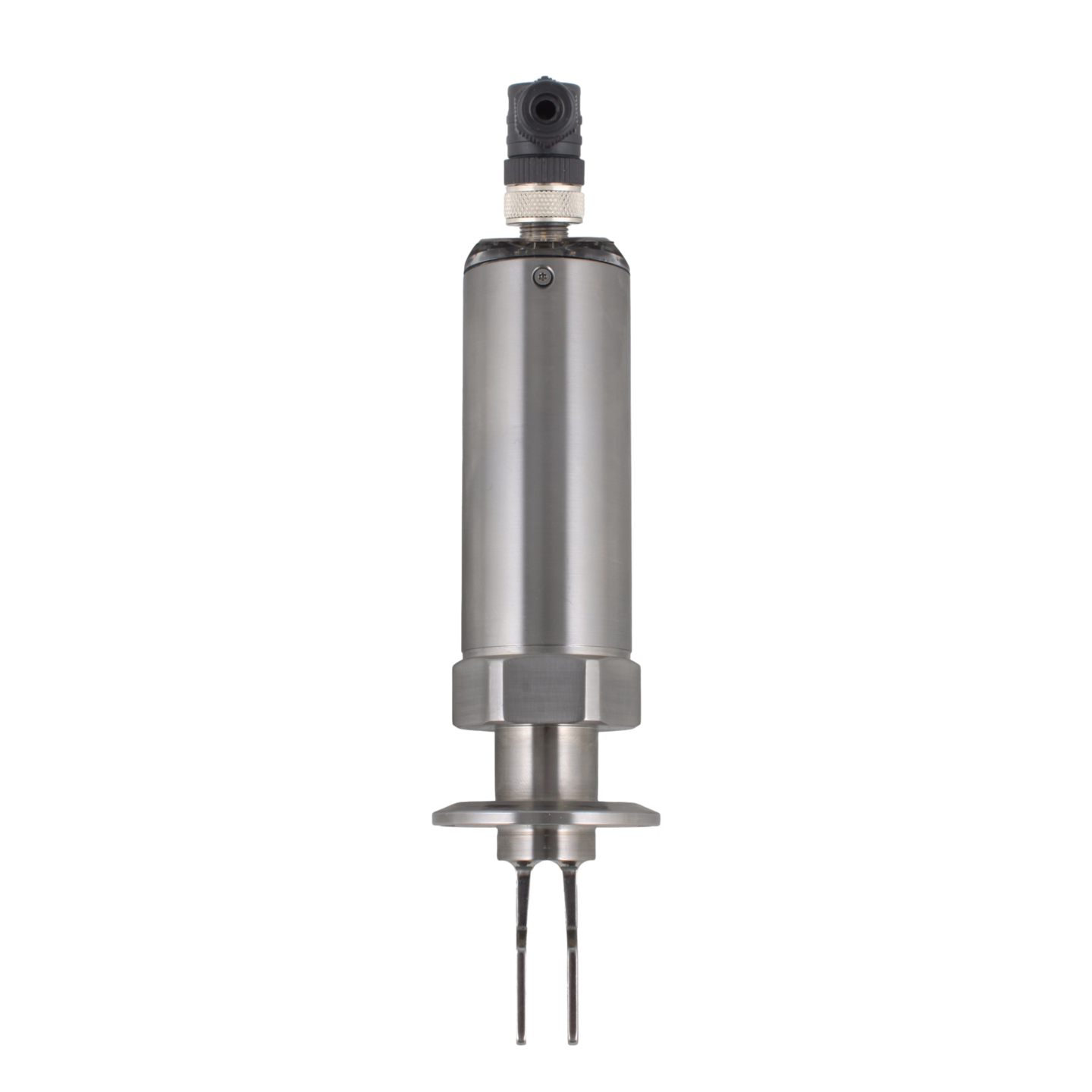

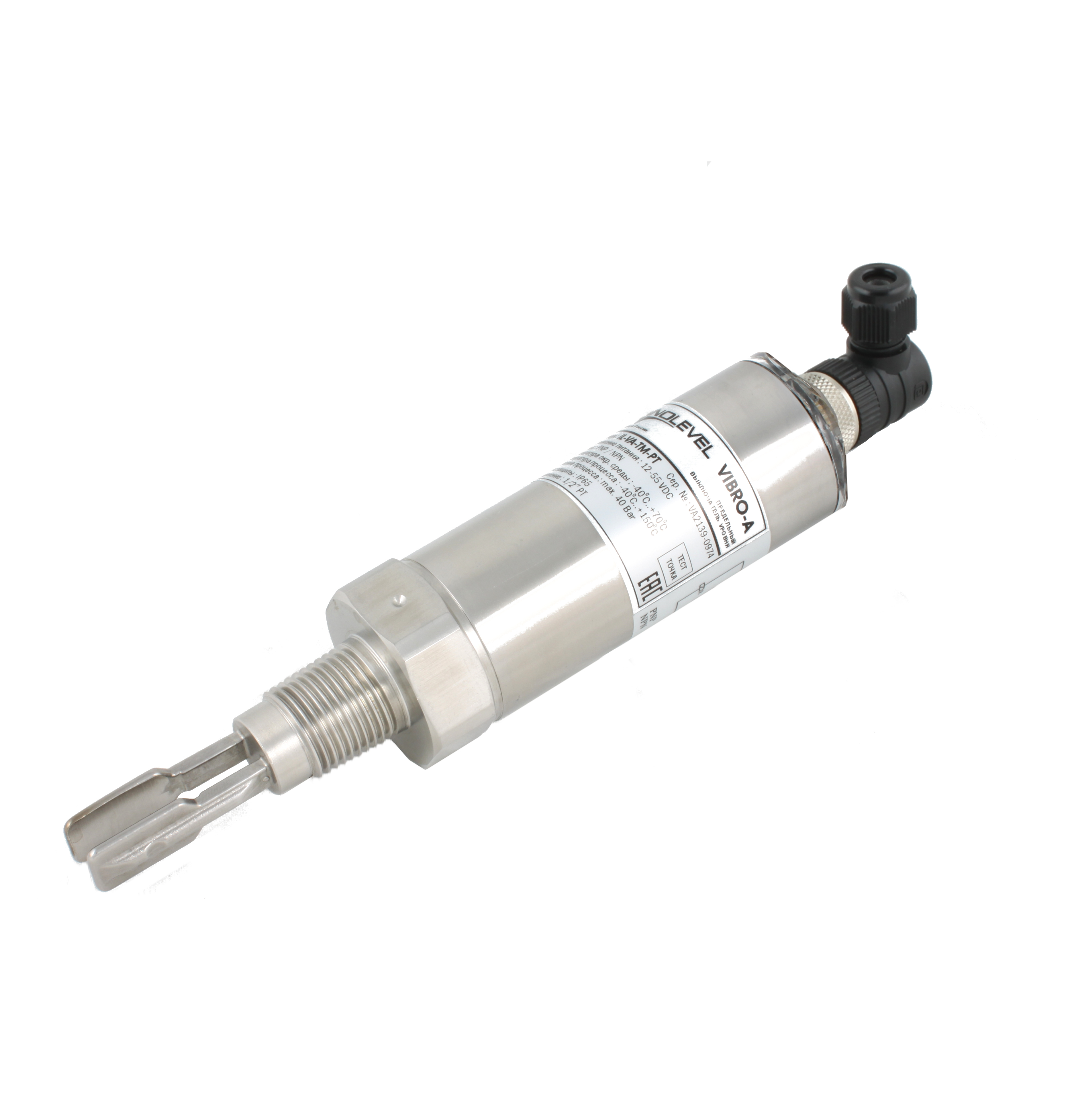

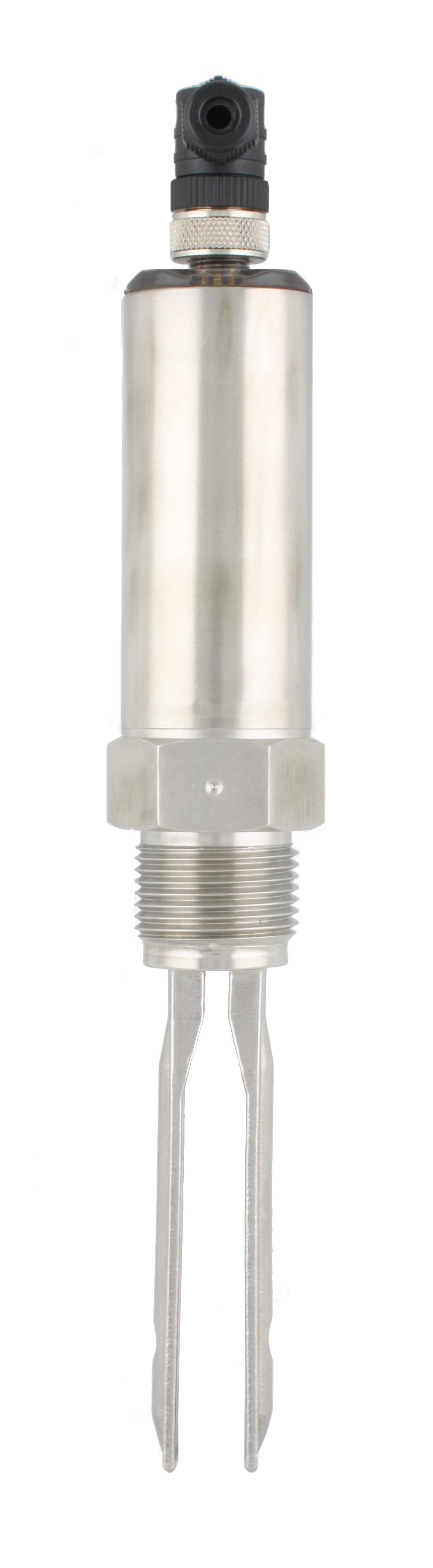

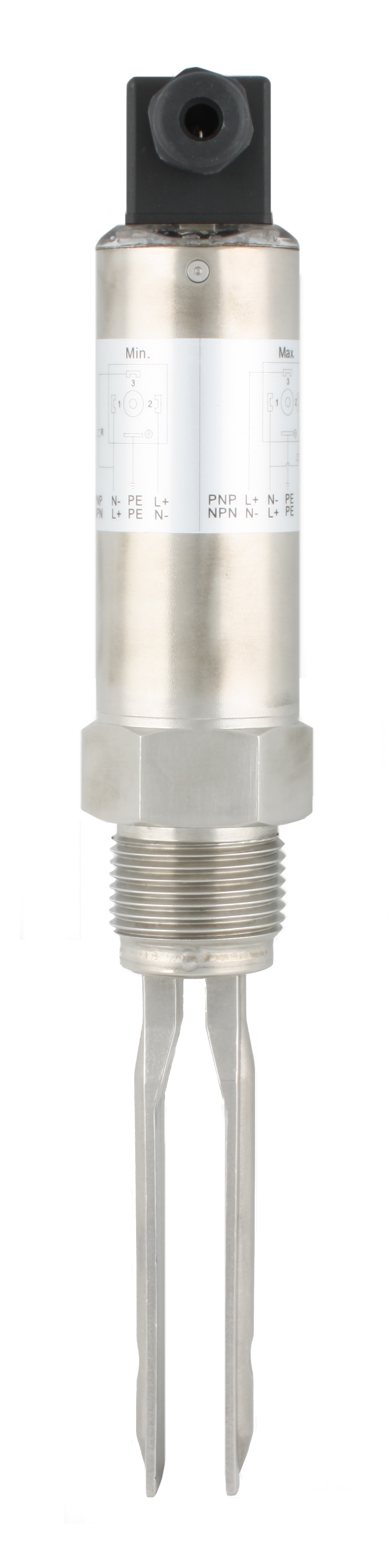

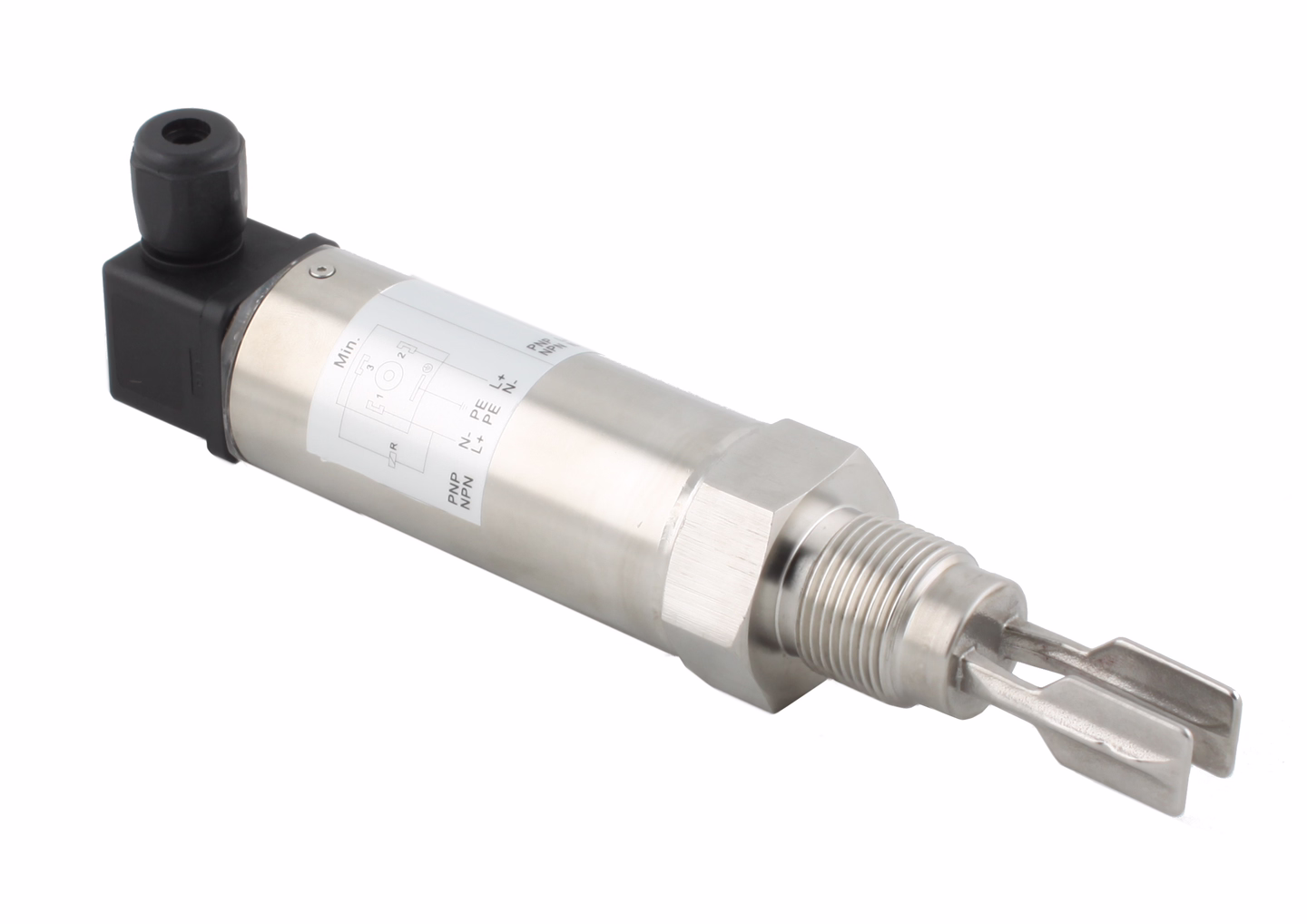

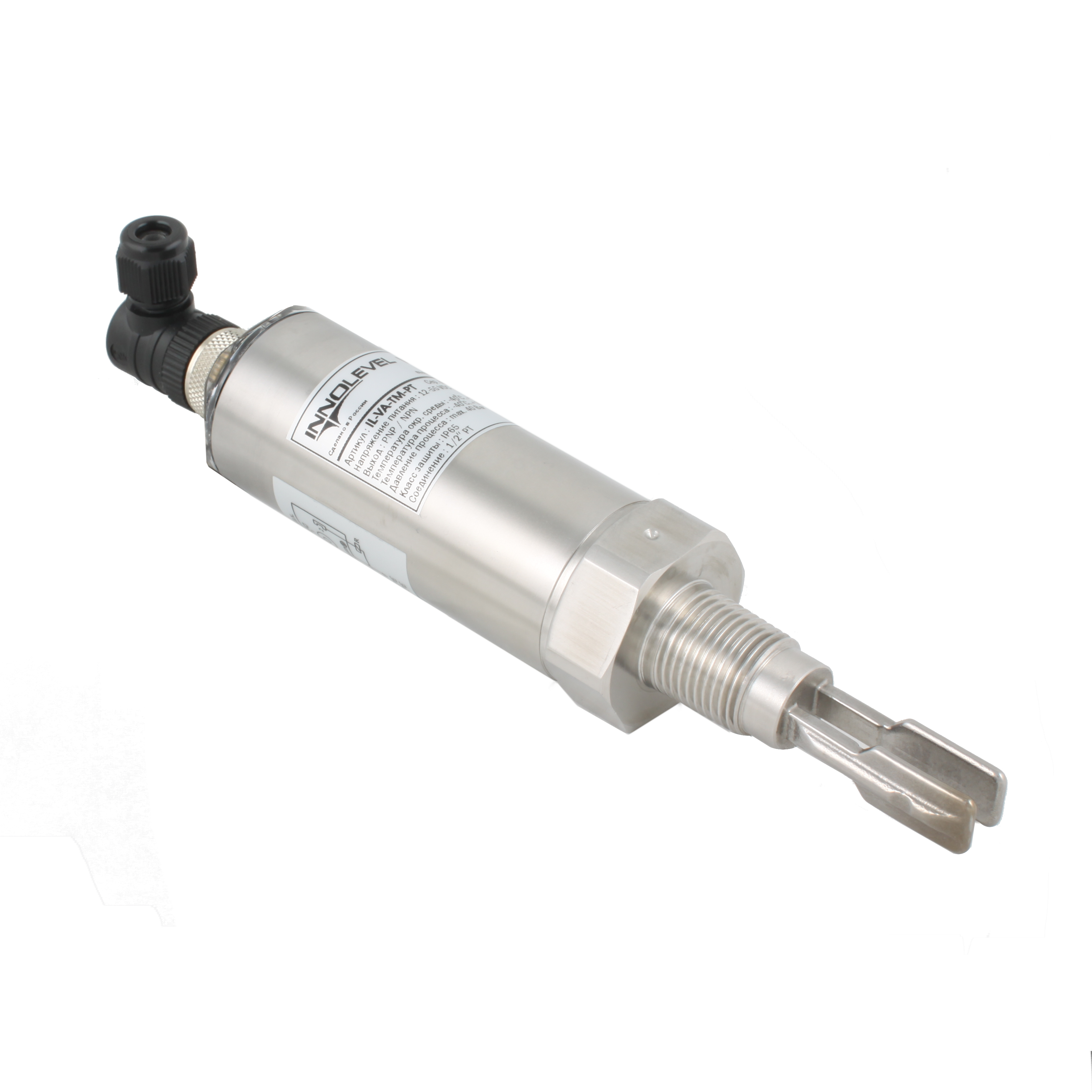

Вибрационный датчик уровня INNOLEVEL VIBRO серии A
Описание
- Описание
- Принцип работы
- Отличительные особенности
- Применение
- Технические характеристики
- Опции
- 3D модели
- Документация

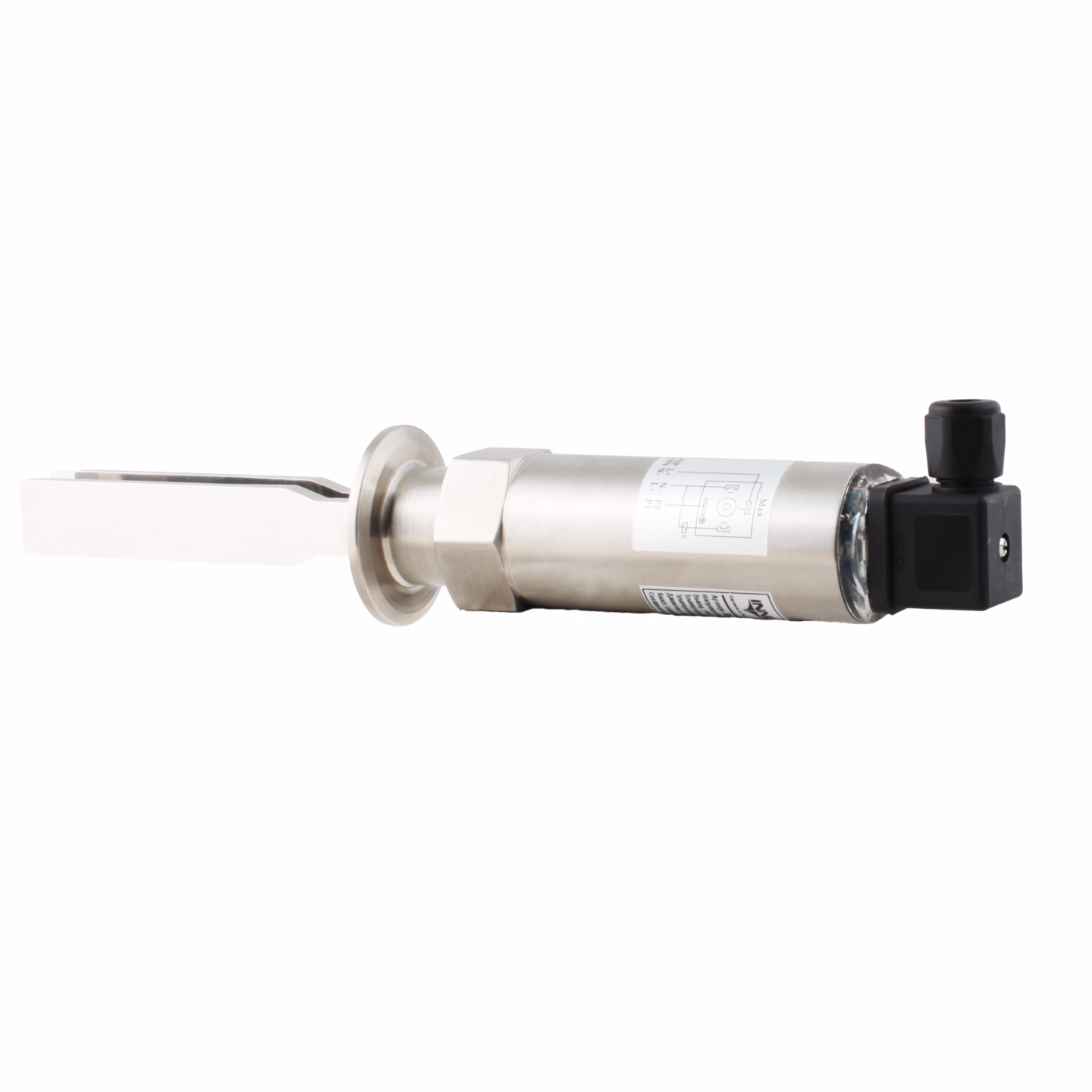

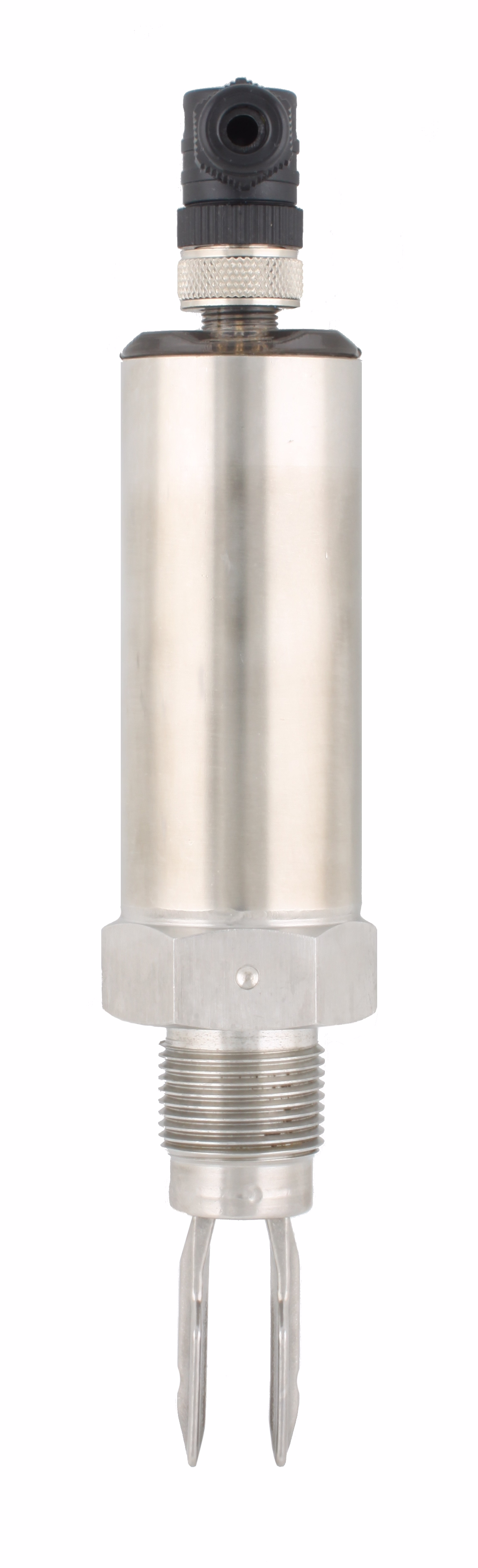

INNOLEVEL VIBRO серии A – представляет собой вибрационный сигнализатор уровня в общепромышленном исполнении. Служит для мониторинга уровня жидких невзрывоопасных сред, в том числе в пищевой промышленности. Может применяться в качестве датчика заполнения, опустошения или промежуточного уровня.
Зонды датчика вибрируют под пьезоэлектрическим воздействием на определенной механической резонансной частоте. При покрытии зондов жидкостью возникает затухание колебаний, которое электронно регистрируется и срабатывает соответствующий выход переключения.
-
Стандартное решение для оснащения емкостного оборудования в пищевой промышленности.
-
Готовая система управления насосами.
-
Процессное соединение – резьба 1/2", 3/4",1" или быстросъемное Clamp DN40
- Компактное исполнение - защита насоса от сухого хода
INNOLEVEL VIBRO серии A применяется для контроля уровня жидких сред, не склонных к повышенному налипанию , в условиях температуры процесса не более +150 °C
-
Жидкости пищевого назначения: вода, масло, молоко и молочные продукты, солевые растворы;
-
Жидкости непищевого назначения: технические и сточные воды, химические реагенты, конденсат, применение в паровых котлах.
|
Характеристики |
Значение |
|
Корпус |
Нержавеющая сталь |
|
Степень защиты |
IP65/67 ( в зависимости от исполнения) |
|
Температура процесса, °C |
-40…+150 |
|
Максимальное давление, Бар |
+40 |
|
Вязкость контролируемой среды, сСт |
~ 1-10000 |
|
Плотность контролируемой среды, г/см3 |
≥ 0,7 |
|
Напряжение питания |
12…55 VDC |
|
Выходной сигнал |
PNP/NPN |
|
Процессное соединение |

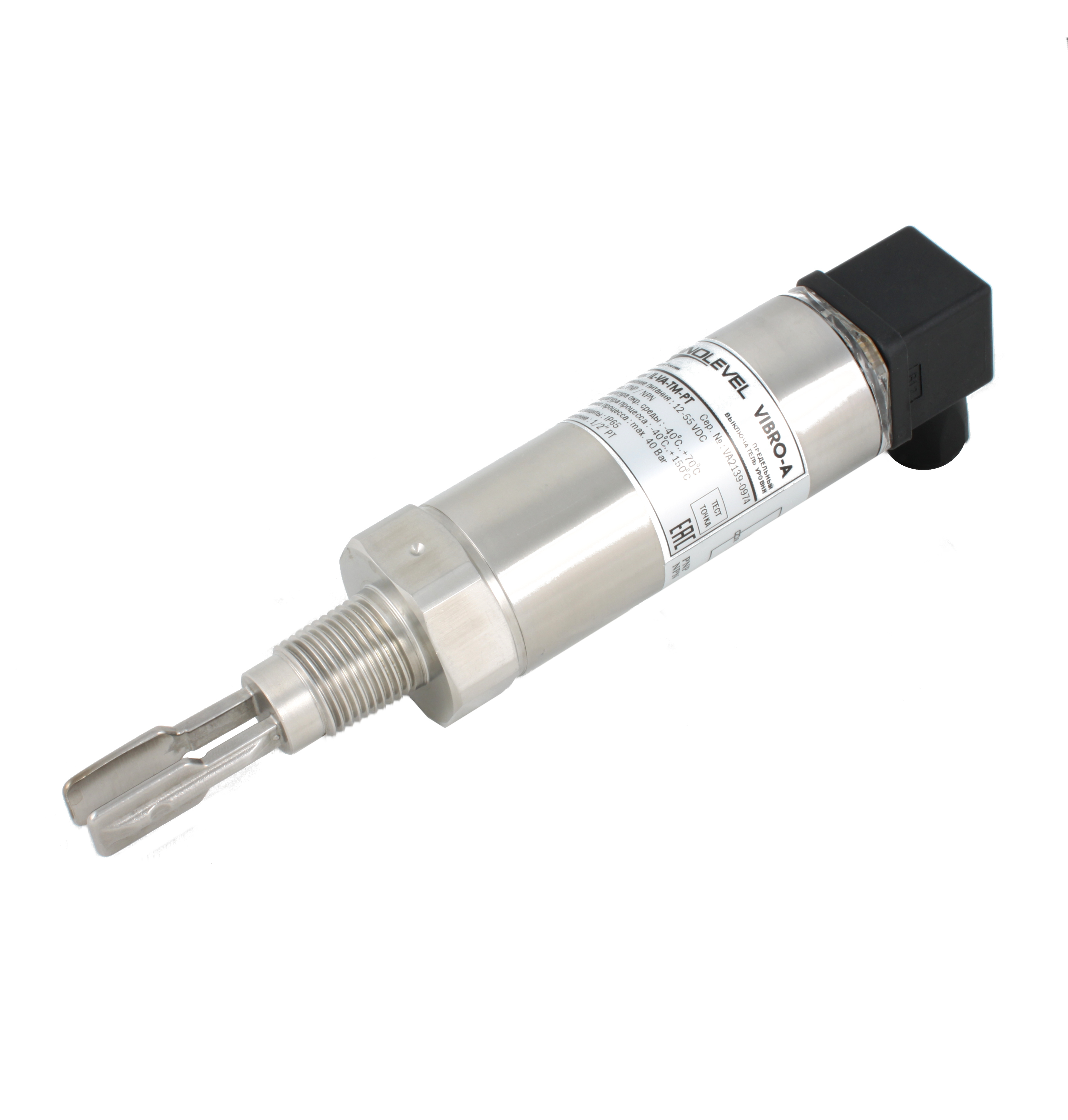

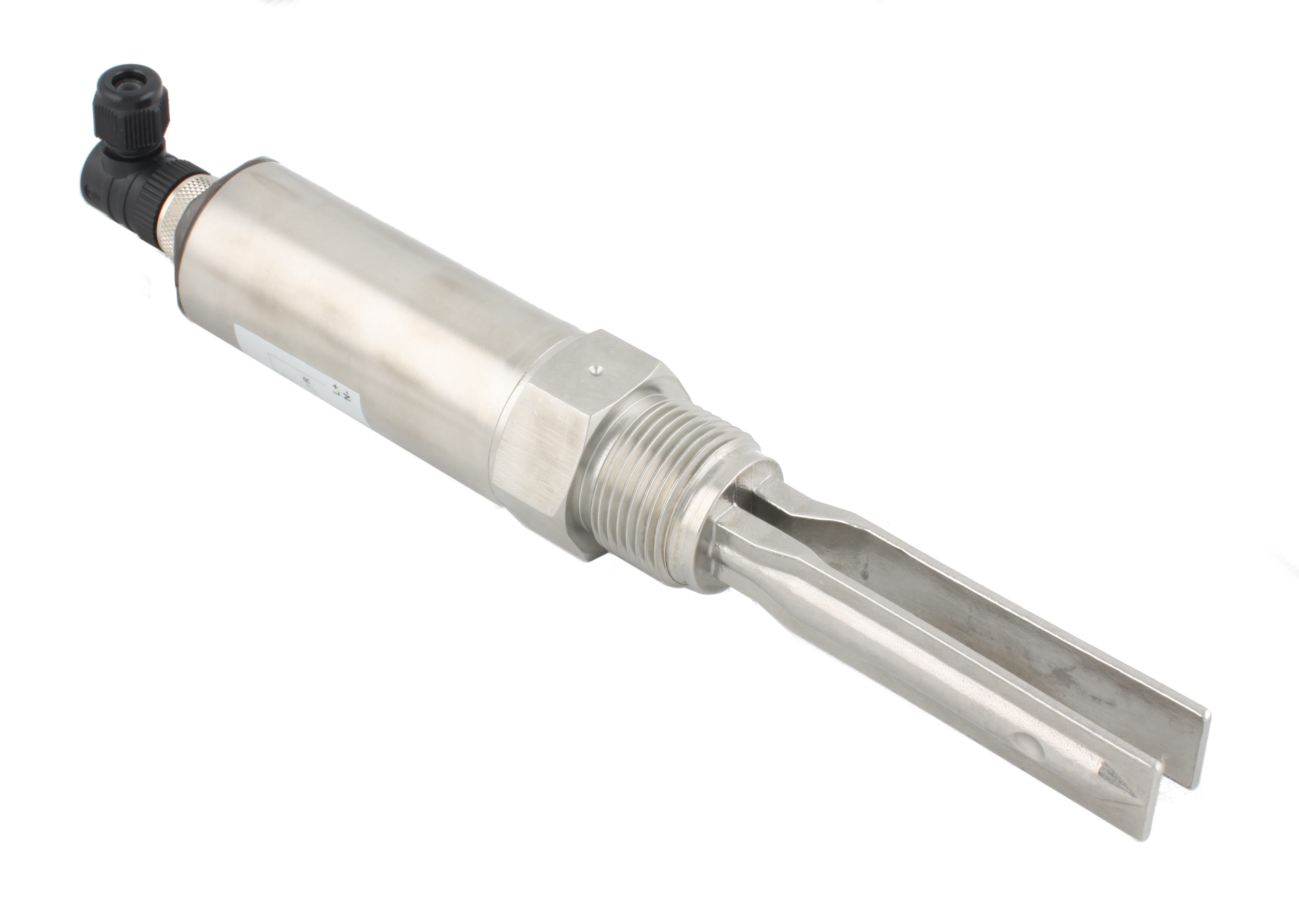

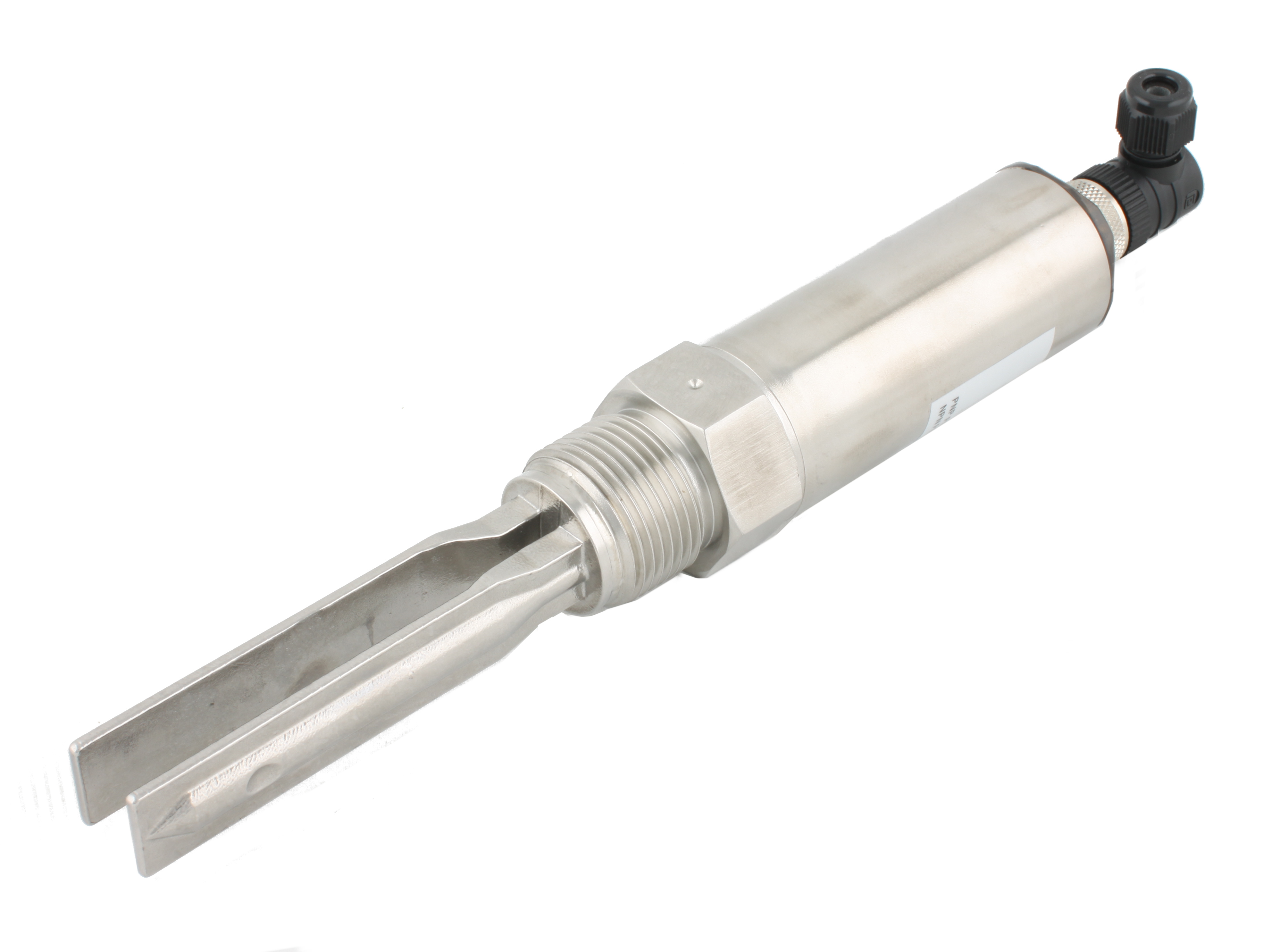

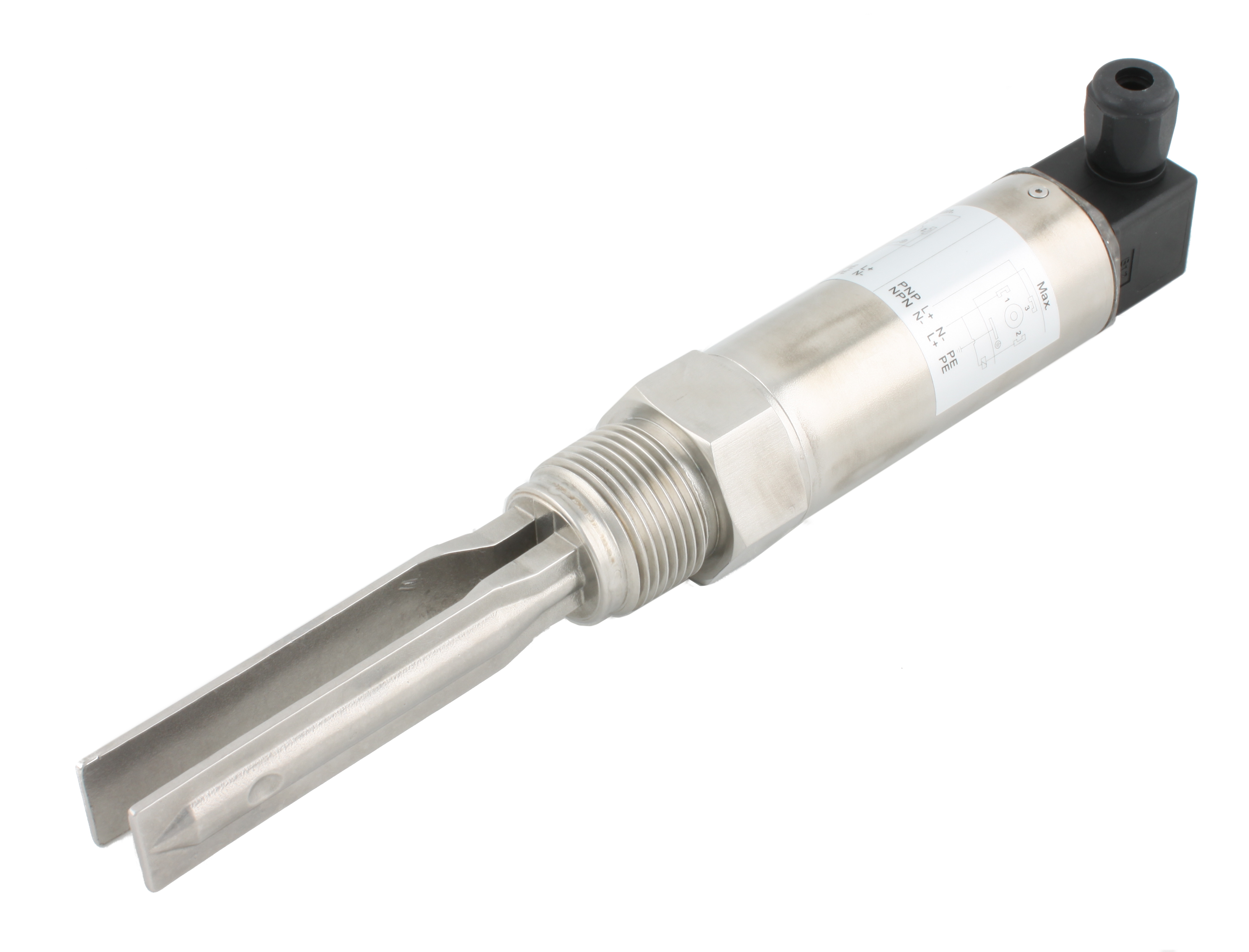

Резьба коническая (PT): 1/2", 3/4",1"; Резьба цилиндрическая (PF): 1/2", 3/4",1"; Быстросъемное гигиеническое соединение Clamp DN40 ( в зависимости от исполнения) |
|
Удлинение |
40 мм или 100 мм ( в зависимости от исполнения) |
-
Приварная бобышка
Для монтажа датчиков с резьбой 1 PT, 1 PF, 3/4 PT, 3/4 PF, 1/2 PF.
Гигиеническое исполнение с юбкой под приварку для монтажа датчиков с резьбой 1 PF, 3/4 PF.
Гигиеническое исполнение для монтажа датчиков с резьбой 1/2 PF. -
Переходник
Для монтажа датчиков с резьбой 3/4 PF (цилиндрическая) в отверстие с резьбой 1/2" G: материал нержавеющая сталь 304 -

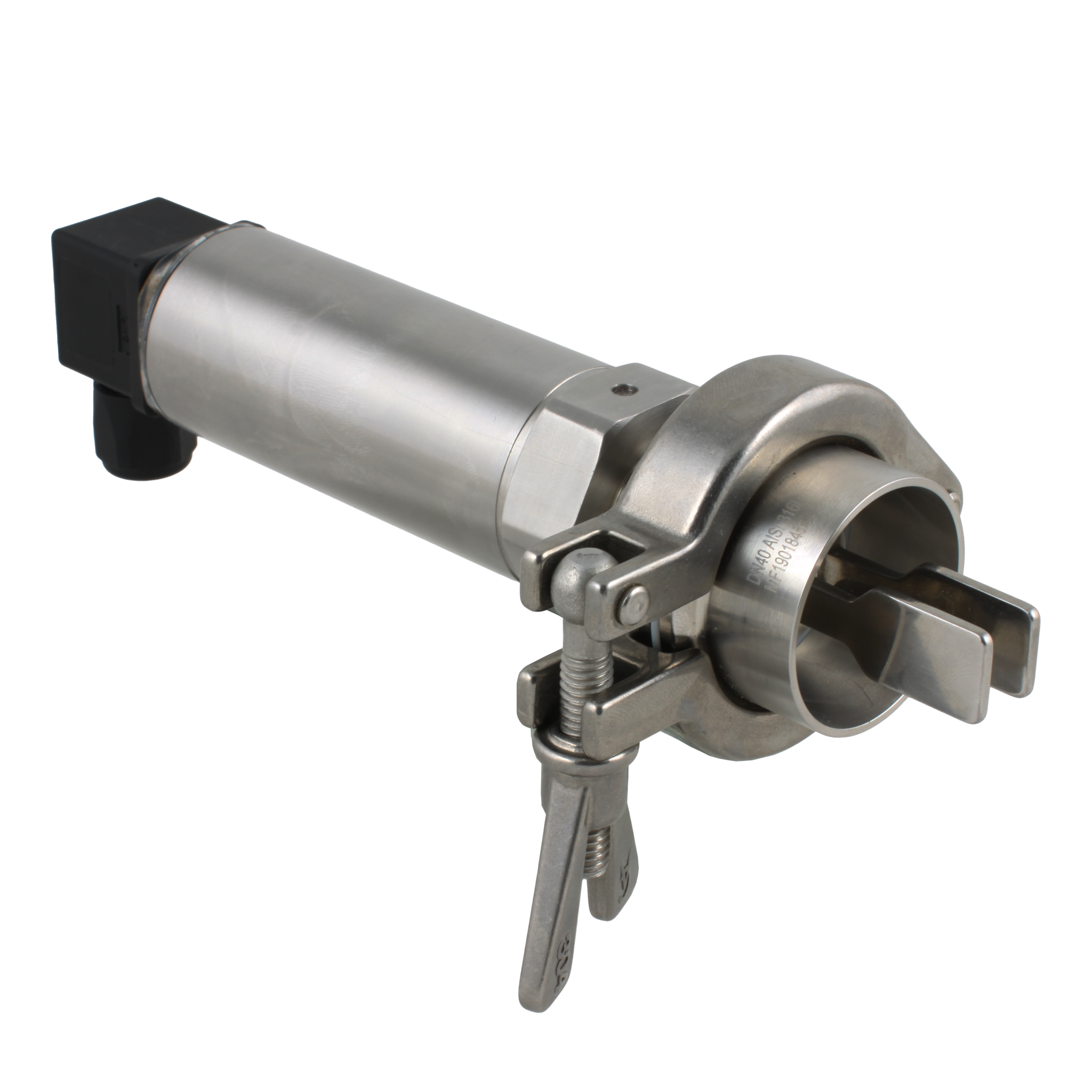

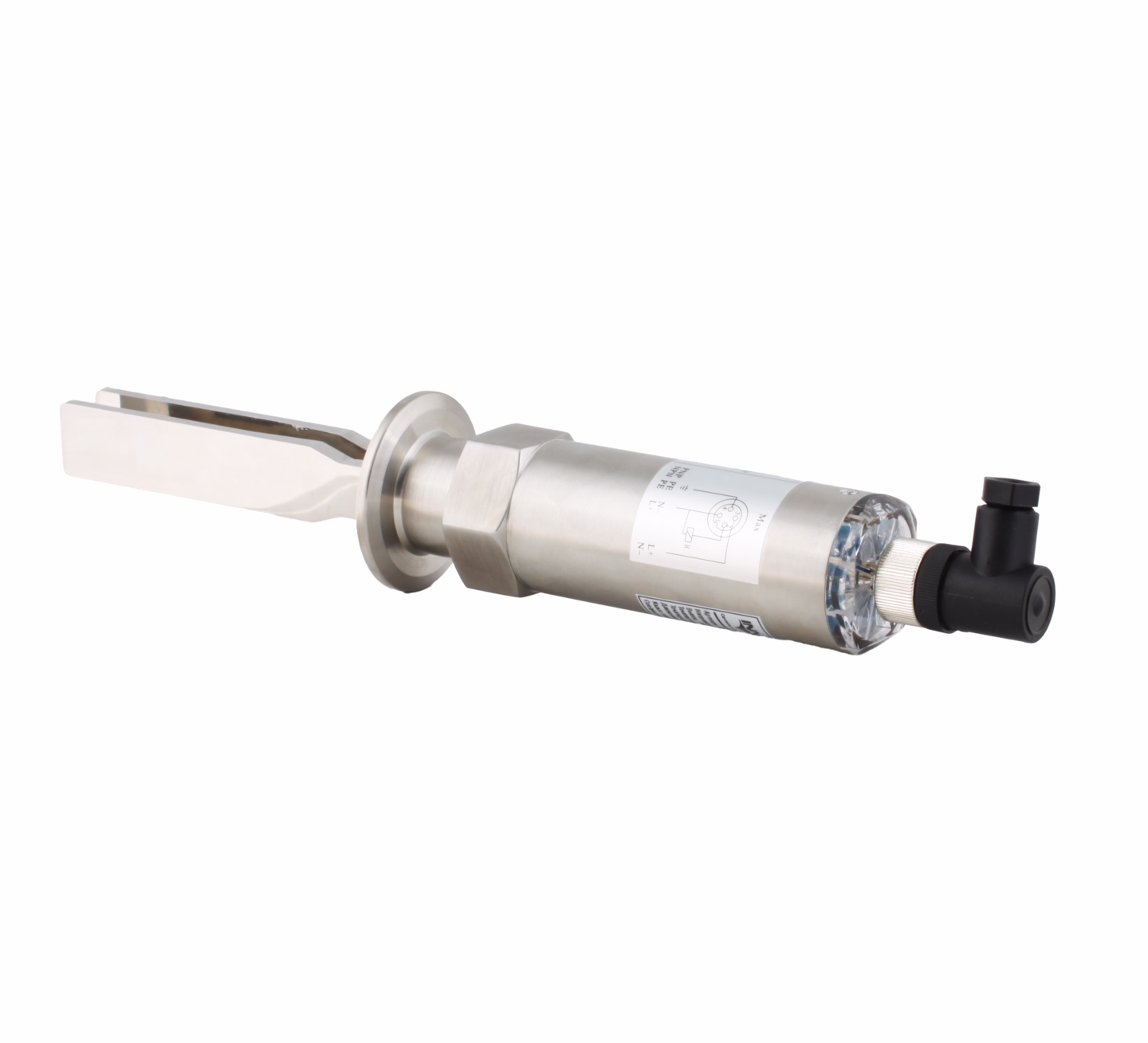

Гигиенические опции Clamp DN40
1. Патрубок под приварку Clamp DN40 (ответная часть). Материал нержавеющая сталь 316.
2. Хомут Clamp DN25...40. Материал нержавеющая сталь 3.
3. Уплотнение Clamp DN40. Материал EPDM. -
Разъем М12х4pin с гермовводом PG7 (степень защиты IP65)
1. Прямое исполнение. Материал полибутилентерефталат.
2. Угловое исполнение. Материал полибутилентерефталат. -
Кабель с разъемом М12х4pin (степень защиты IP65)
1. Гигиеническое, прямое. Материалы: термопластик и нержавеющая сталь.
2. Гигиеническое, угловое. Материалы: термопластик и нержавеющая сталь.
3. Стандартное, прямое. Материал полиуретан.
4. Стандартное, угловое. Материал полиуретан.Более подробная информация изложена в инструкции по эксплуатации.
