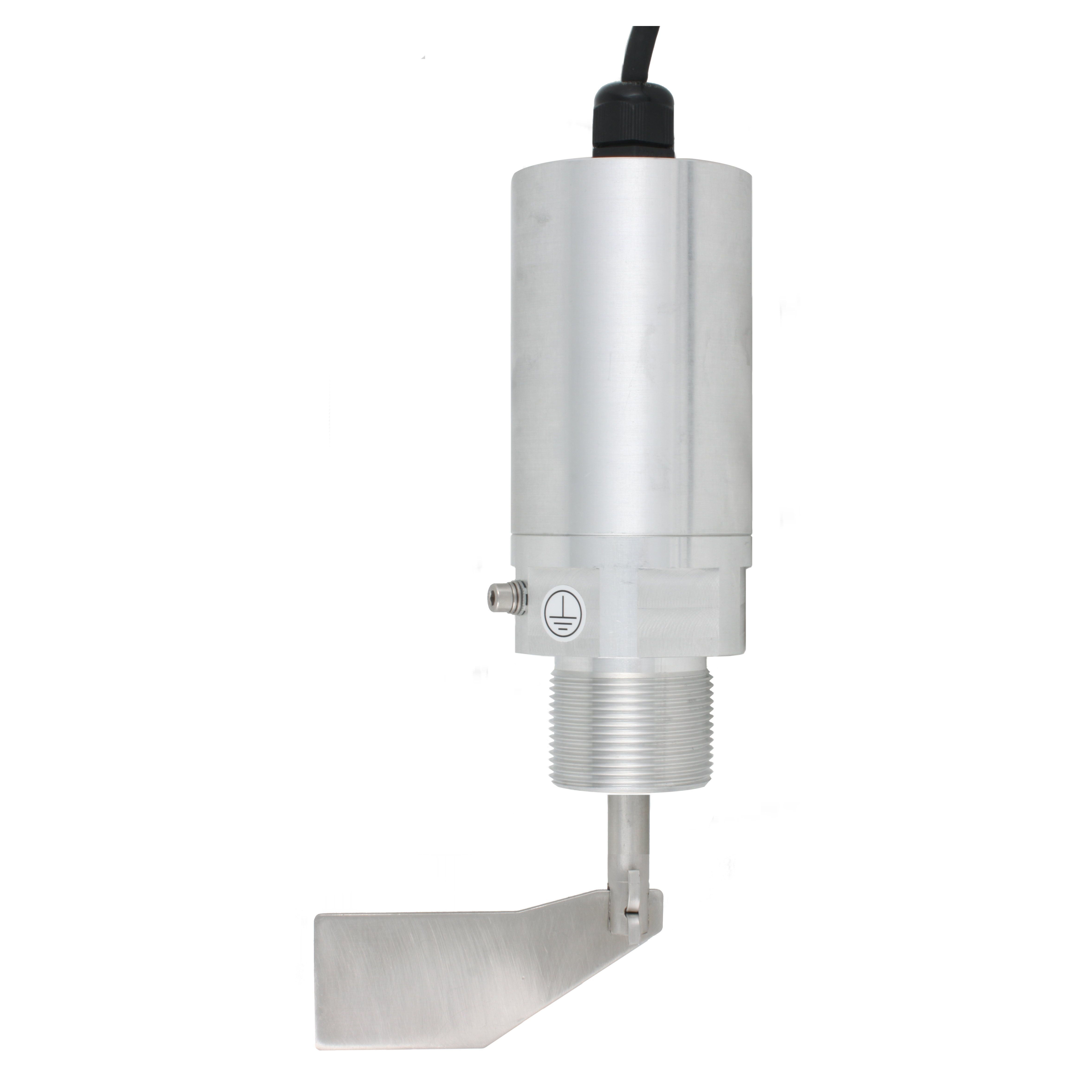

    Специальный ротационный датчик уровня INNOLEVEL серии PS с шаговым двигателем

    Описание

    • Описание
    • Отличительные особенности
    • Принцип работы
    • Применение
    • Технические характеристики
    • Опции
    • 3D модели
    • Документация

    INNOLEVEL серии PS – представляет собой специализированный сигнализатор уровня с шаговым двигателем в общепромышленном и взрывозащищенном исполнениях. Служит для мониторинга уровня сыпучих материалов в бункерах с вибраторами. Может применяться в качестве датчика заполнения, опустошения или промежуточного уровня.

    • Высокая вибростойкость до 29 g позволяет применять датчик на бункерах с вибраторами

    • Давление до 10 Бар — контроль уровня в системах пневмотранспорта и в пневмокамерных насосах

    • Опционально корпус из нержавеющей стали 1.4305

    • Высокая скорость вращения лопасти 15 об/мин обеспечивает быстрое срабатывание

    • Работа в условиях сверхнизких температур до -50°С

    Измерительная лопасть приводится в действие шаговым двигателем. При контакте лопасти с материалом крутящий момент возрастает до полного останова двигателя, выходной сигнал переключается (регистрация уровня материала). При снижении уровня материала лопасть освобождается, двигатель возобновляет вращение, выходной сигнал возвращается в исходное состояние.

    INNOLEVEL серии PS применяется для контроля уровня материала с насыпной плотностью >100 г/л и размером частиц <= 50 мм в условиях с повышенной вибрацией и избыточным давлением

    • в бункерах с вибраторами
    • в дозаторах
    • пневмокамерных насосах

    Скачать опросный лист подбора датчика уровня

    Характеристики

    Значение

    Корпус

    Алюминий / Нержавеющая сталь

    Степень защиты

    IP66/IP67

    Температура процесса, °C

    -50 ...+80

    Максимальное давление, Бар

    –0,5...+10

    Насыпная плотность, г/л

    От 100

    Размер частиц, мм

    ≤ 50

    Скорость вращения лопасти, оборотов/мин

    15

    Напряжение питания

    115… 230VAC / 24 VDC (в зависимости от исполнения)

    Выходной сигнал

    1 релейный выход (перем.

    ток) / оптрон (пост. ток)

    Процессное соединение

    Резьба G 1 ½”

    Подшипник

    2 подшипника скольжения, материал – igidur®

    Перечисленные ниже опции не входят в комплект поставки ротационного датчика уровня INNOLEVEL серии PS, не являются обязательными к его комплектованию, однако позволяют решать определенные задачи, связанные с монтажом.

    • Гайка для монтажа
      Шестигранная гайка 1 /2" для монтажа ротационного датчика уровня INNOLEVELсерии PS. Варианты исполнений: сталь, сталь оцинкованная, нержавеющая сталь.

    • Разъем М12х4pin с гермовводом PG7 (степень защиты IP67)
      1. Прямое исполнение. материал полибутилентерефталат. 2. Угловое исполнение: материал полибутилентерефталат.

    • Жесткое удлинение вала
      Варианты исполнения жесткого удлинения: +50 мм, +215 мм.

    • Маятниковое удлинение
      Варианты исполнения маятникового удлинения: 500 мм, 1000 мм.

    • Тросовое удлинение
      Варианты исполнения тросового удлинения: 1000 мм, 1500 мм, 2000 мм, 3000 мм, 4000 мм.

      Более подробная информация изложена в инструкции по эксплуатации.

    Для получения файлов, необходимо заполнить форму

    Ваша заявка успешно отправлена.

    Загрузка 3D-моделей (файлов) запустится автоматически в ближайшее время.

    Все товары категории

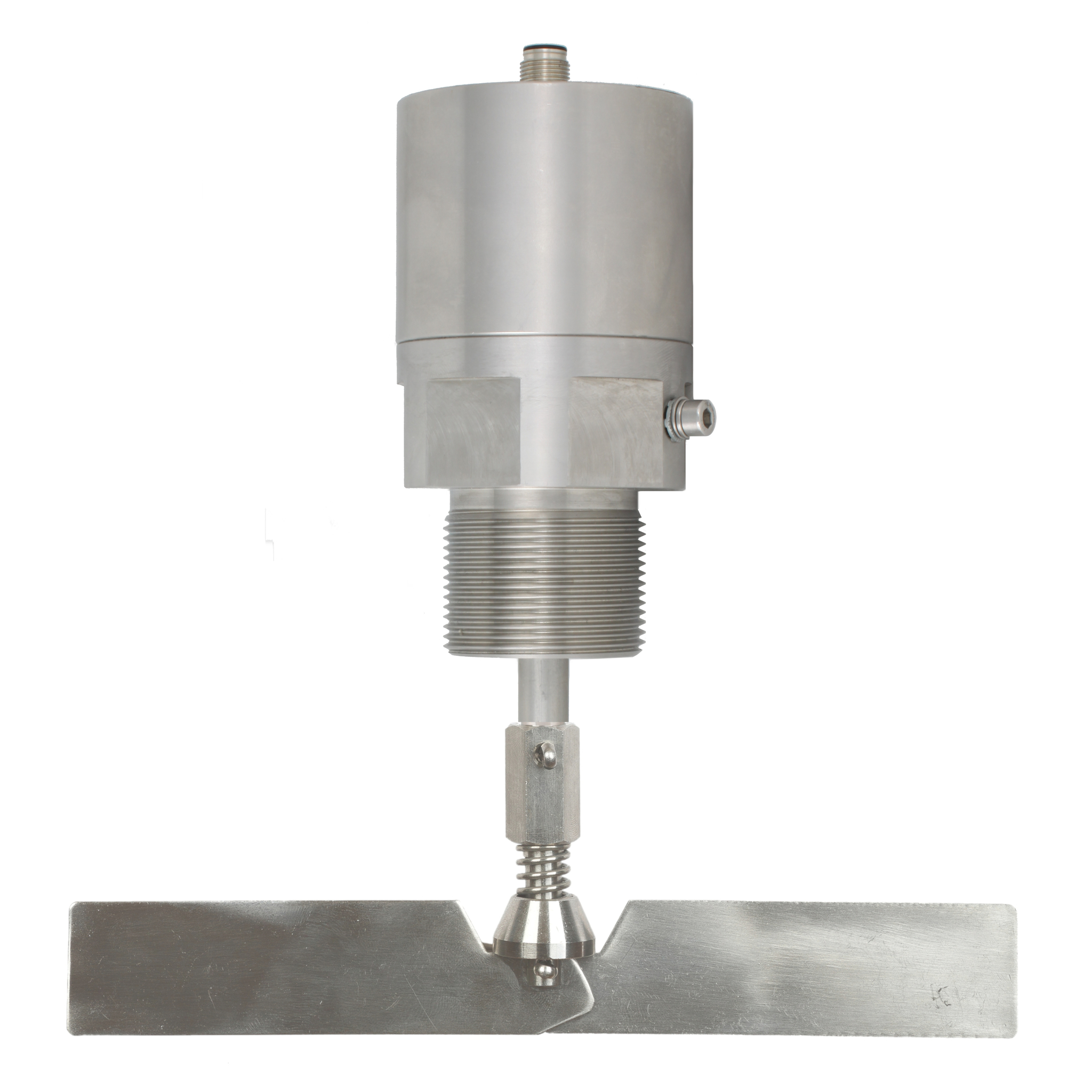

    Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в корпусе из нерж. стали, -50 +80 С, Рmax=10 bar, 24 VDC, IP67, виброст. до 29g, лопасть склад. Двустороняя Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в корпусе из нерж. стали, -50 +80 С, Рmax=10 bar, 24 VDC, IP67, виброст. до 29g, лопасть склад. Двустороняя
    Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в корпусе из нерж. стали, -50 +80 С, Рmax=10 bar, 24 VDC, IP67, виброст. до 29g, лопасть склад. Двустороняя
    Артикул: IL-PS-ESMS (24 VDC)
    Температура эксплуатации: -50…+80
    Тип: РОТАЦИОННЫЙ
    124 480 ₽

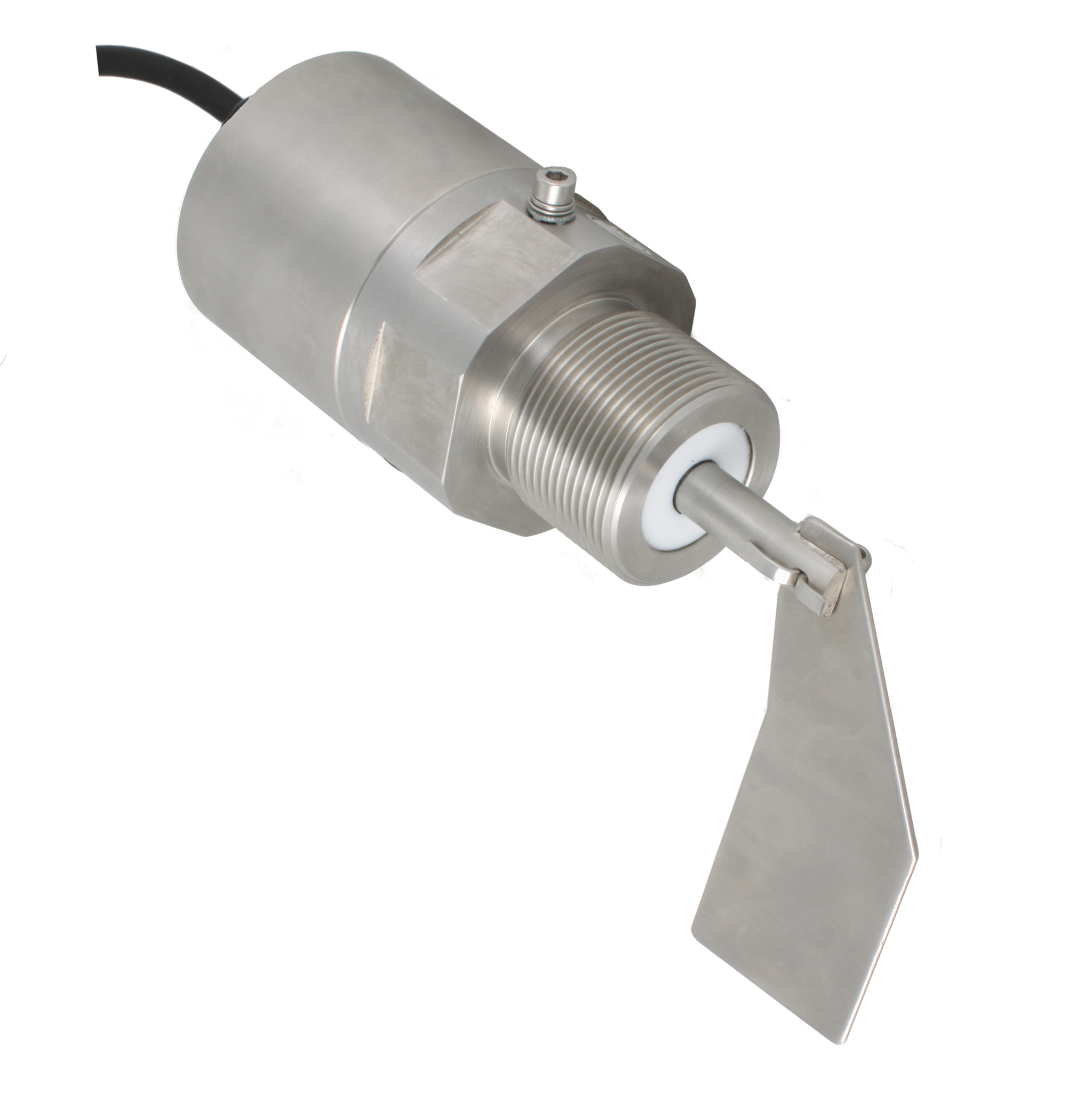

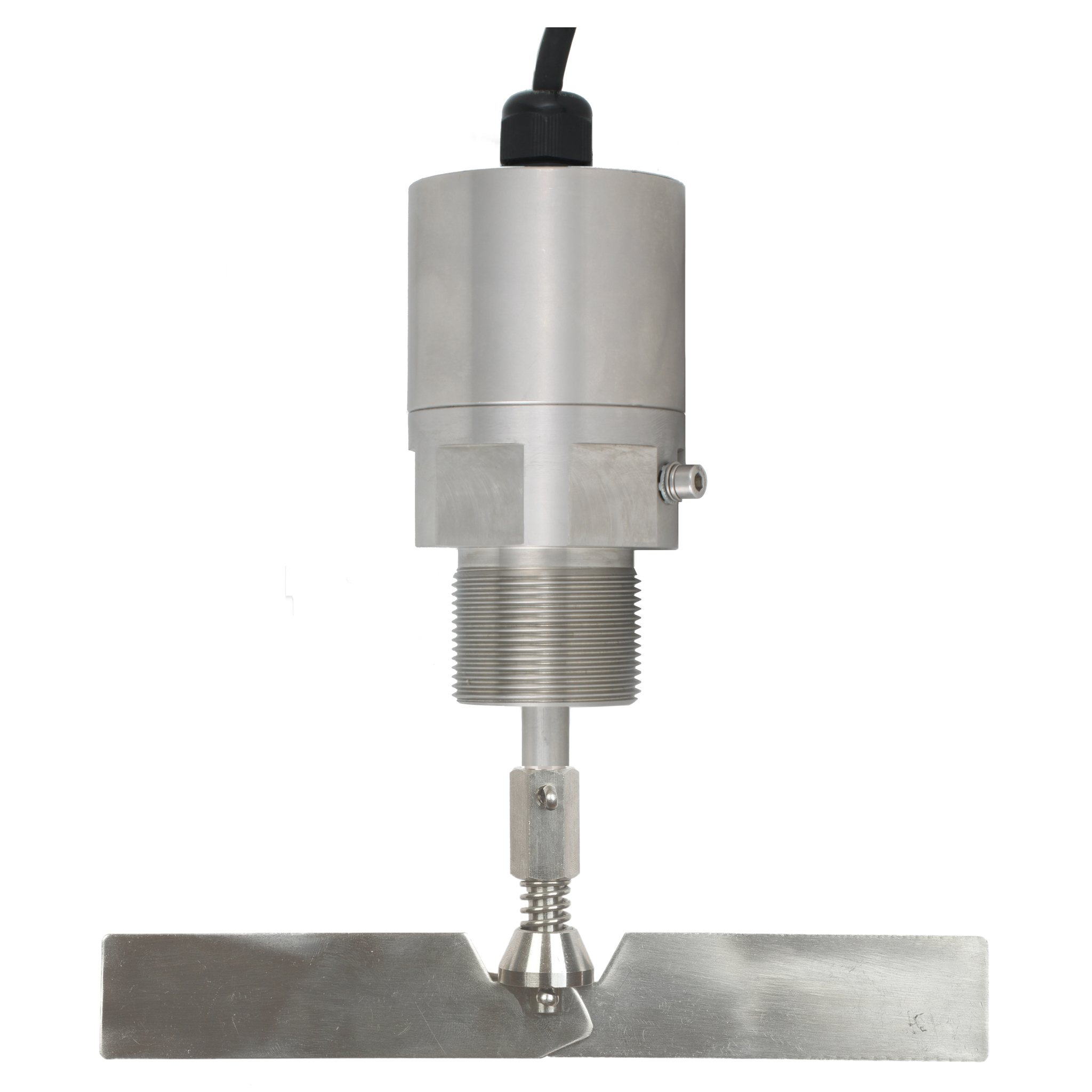

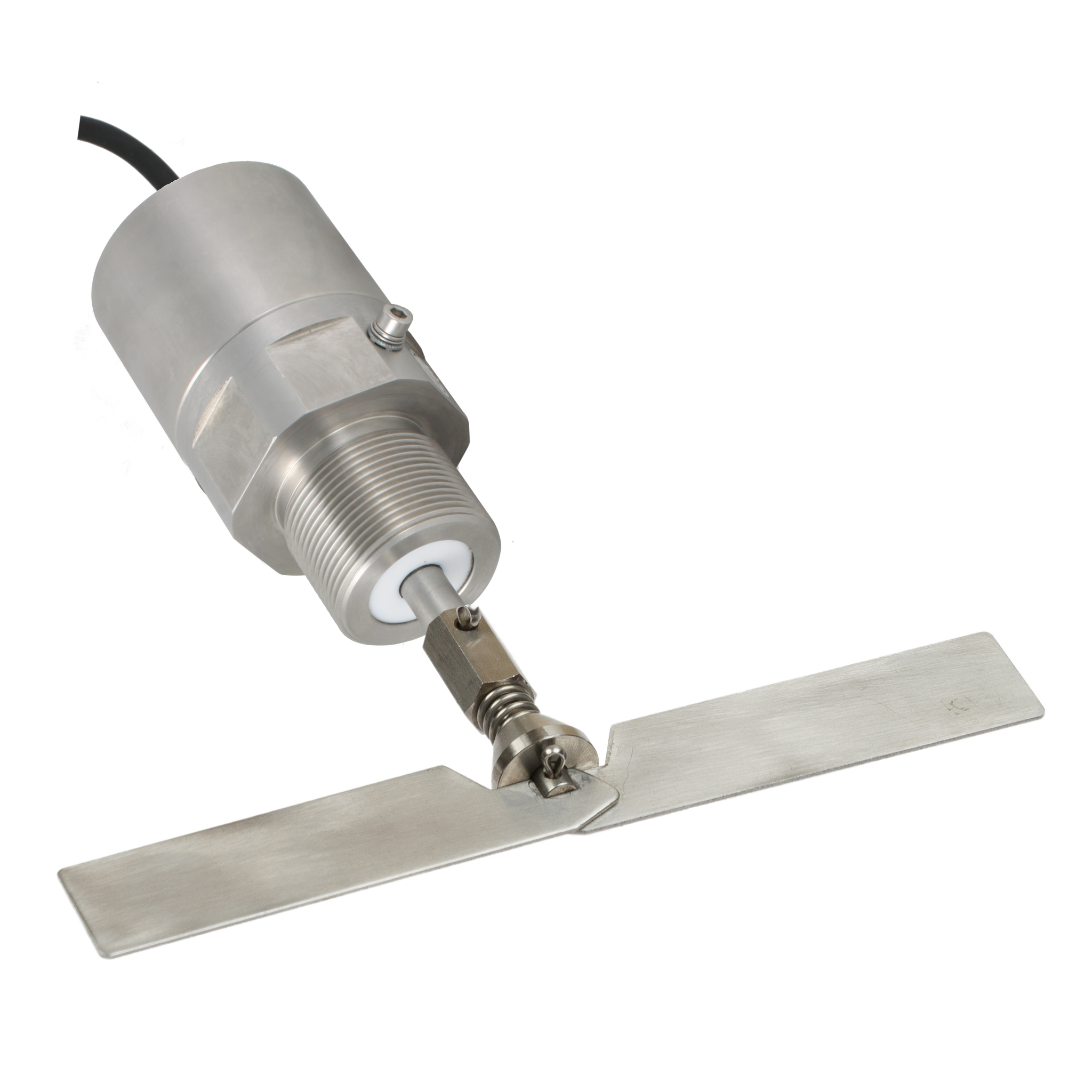

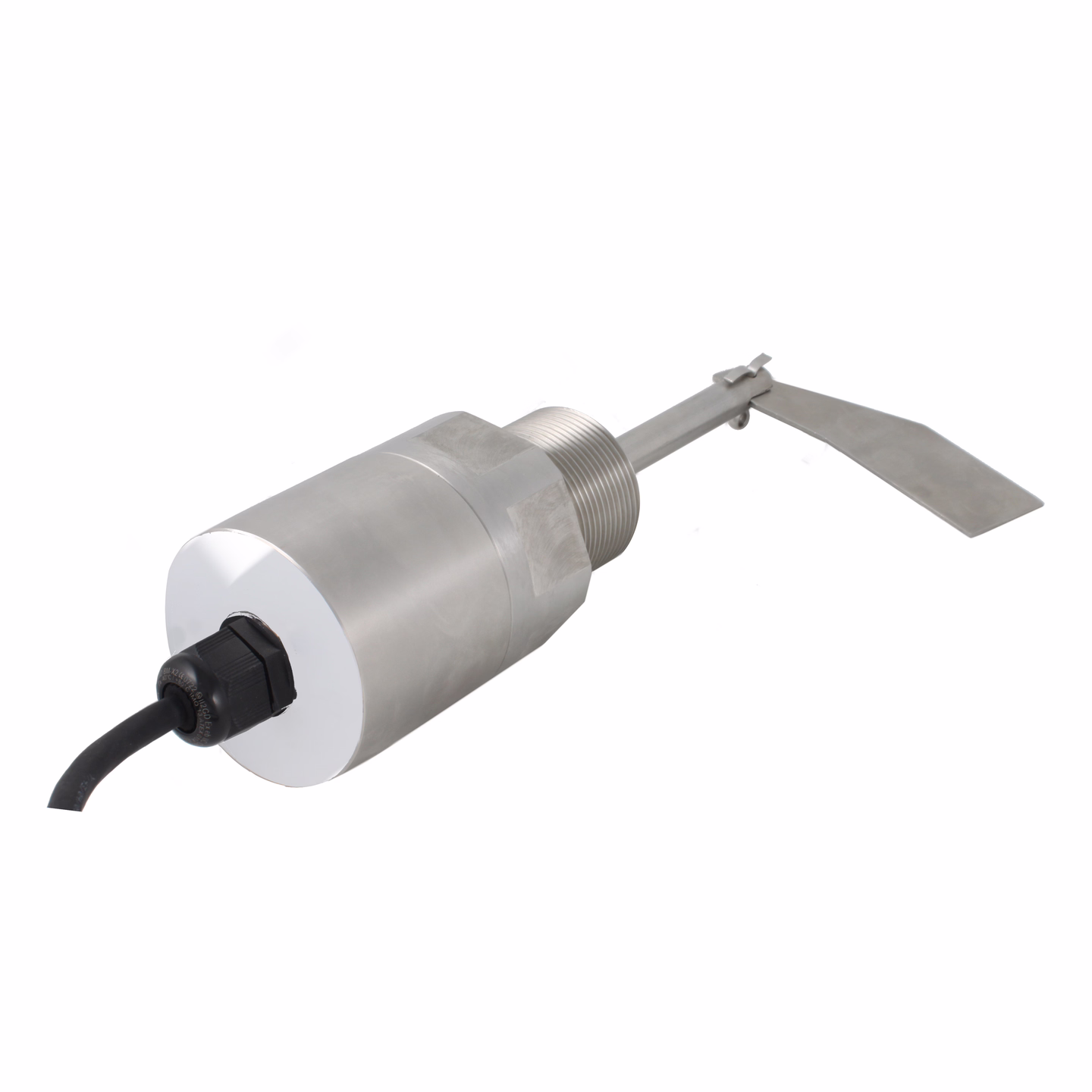

    Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в корпусе из нерж. стали, взрывозащ. ТР ТС 012/2011, -50 +80 С, Рmax=10 bar, 24 VDC, IP66, вибростойкость до 29g Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в корпусе из нерж. стали, взрывозащ. ТР ТС 012/2011, -50 +80 С, Рmax=10 bar, 24 VDC, IP66, вибростойкость до 29g
    Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в корпусе из нерж. стали, взрывозащ. ТР ТС 012/2011, -50 +80 С, Рmax=10 bar, 24 VDC, IP66, вибростойкость до 29g
    Артикул: IL-PS-ESCS-Ex (24 VDC)
    Температура эксплуатации: -50…+80
    Тип: РОТАЦИОННЫЙ
    144 970 ₽

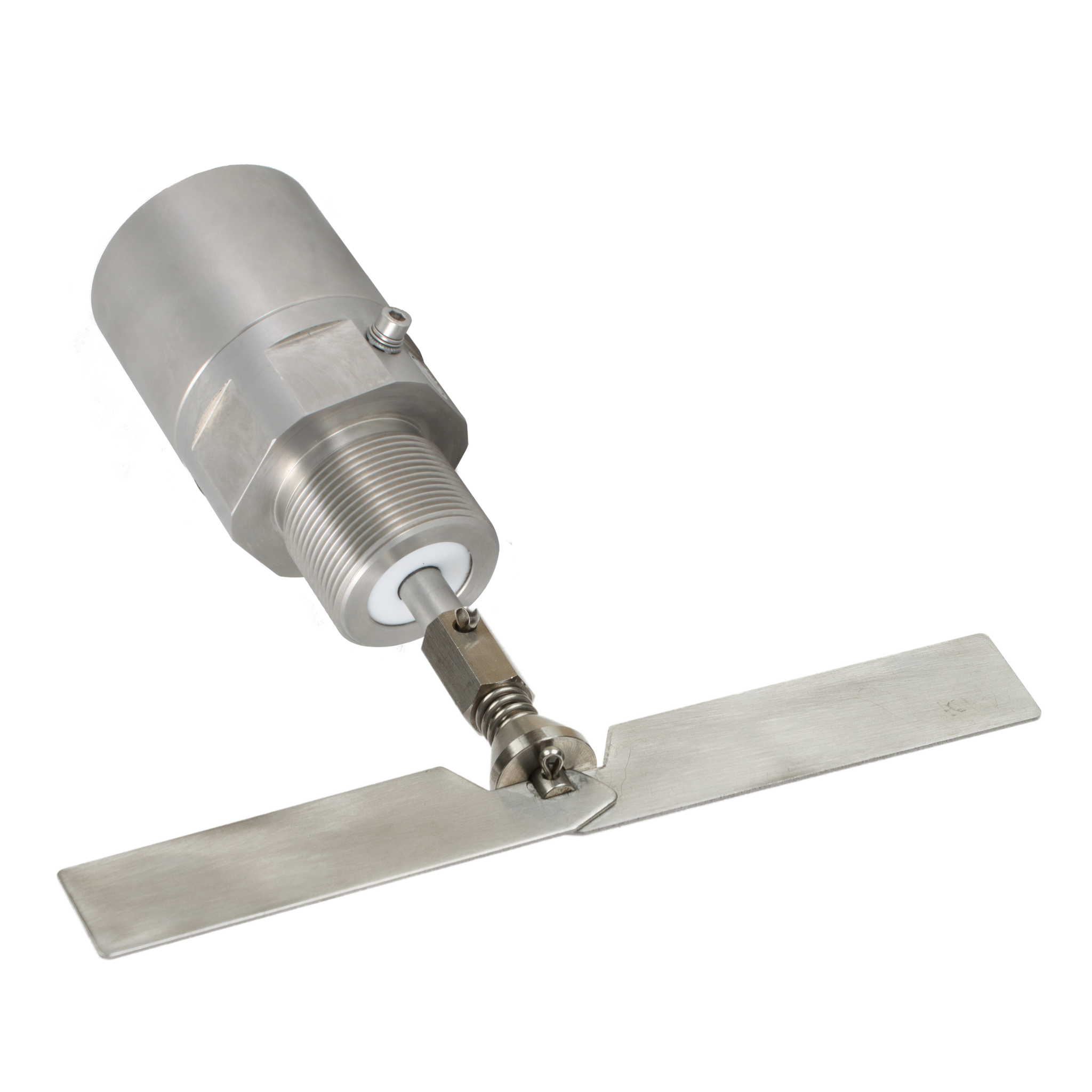

    Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в корпусе из нерж. стали, -50 +80 С, Рmax=10 bar, 24 VDC, IP66, виброст. до 29g, лопасть склад. двустороняя Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в корпусе из нерж. стали, -50 +80 С, Рmax=10 bar, 24 VDC, IP66, виброст. до 29g, лопасть склад. двустороняя
    Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в корпусе из нерж. стали, -50 +80 С, Рmax=10 bar, 24 VDC, IP66, виброст. до 29g, лопасть склад. двустороняя
    Артикул: IL-PS-ESCS (24 VDC)
    Температура эксплуатации: -50…+80
    Тип: РОТАЦИОННЫЙ
    111 530 ₽

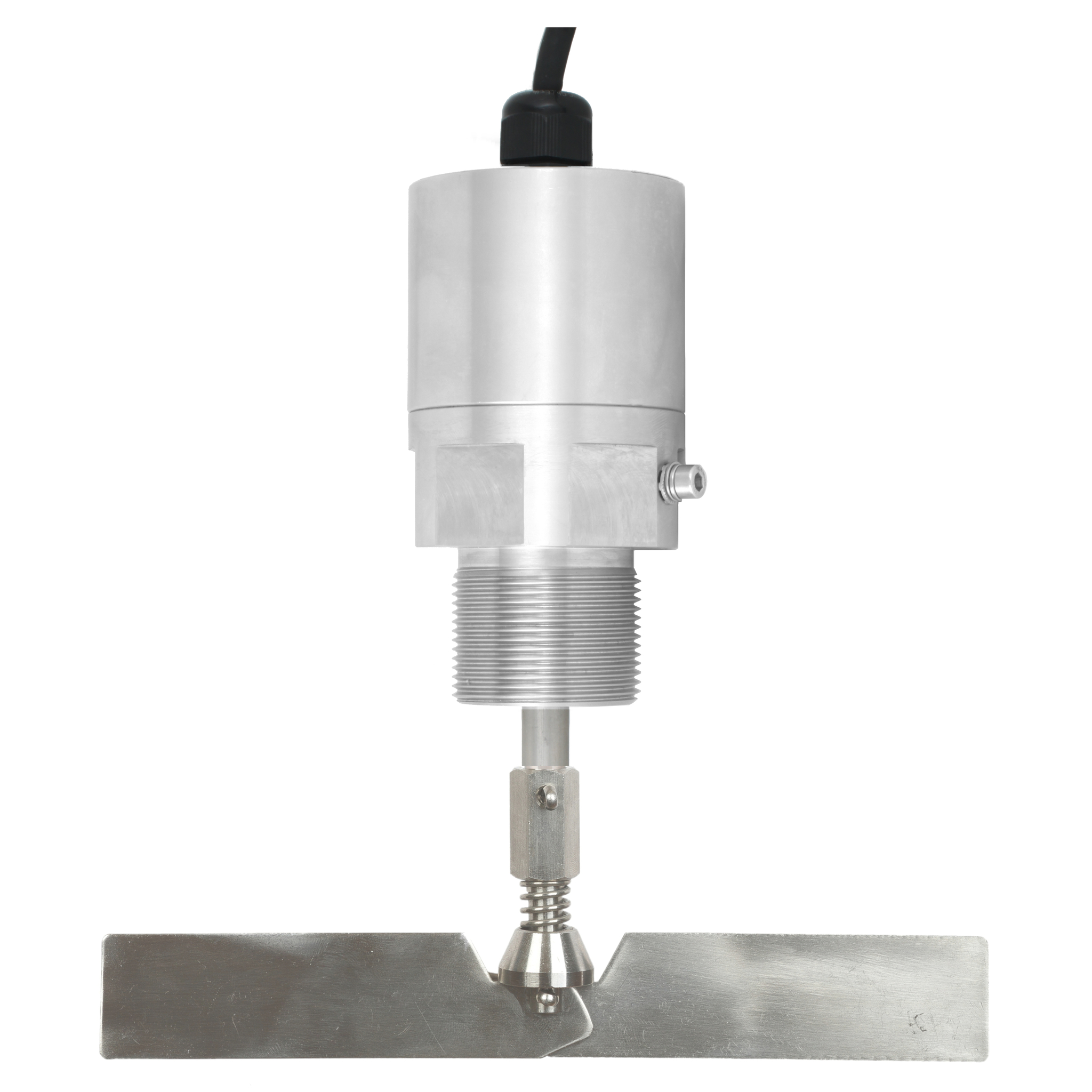

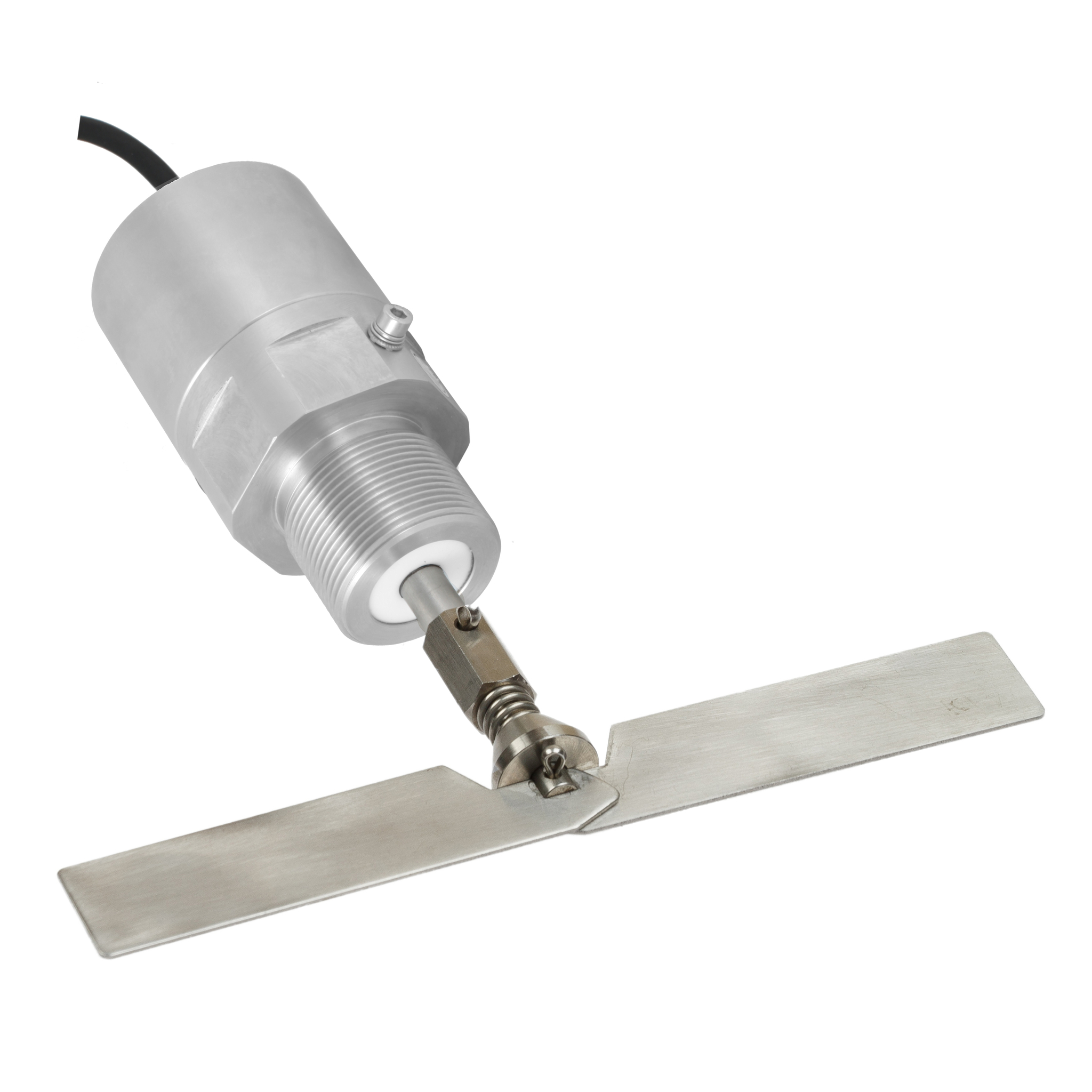

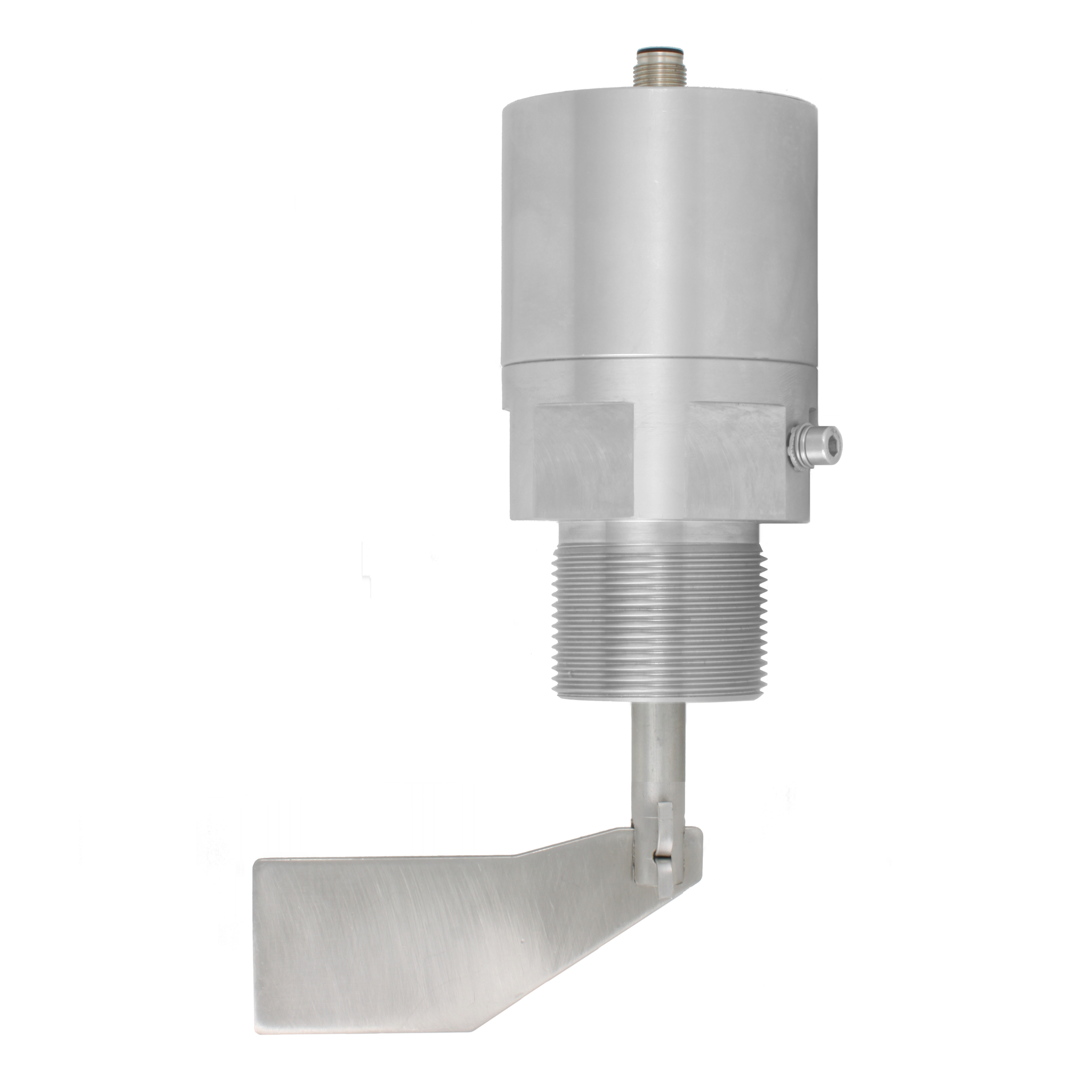

    Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в алюм. корпусе, -50 +80 С, Рmax=10 bar, 24 VDC, IP66, вибростойкость до 29g, лопасть складная двусторонняя Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в алюм. корпусе, -50 +80 С, Рmax=10 bar, 24 VDC, IP66, вибростойкость до 29g, лопасть складная двусторонняя
    Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в алюм. корпусе, -50 +80 С, Рmax=10 bar, 24 VDC, IP66, вибростойкость до 29g, лопасть складная двусторонняя
    Артикул: IL-PS-ESCA (24 VDC)
    Температура эксплуатации: -50…+80
    Тип: РОТАЦИОННЫЙ
    84 800 ₽

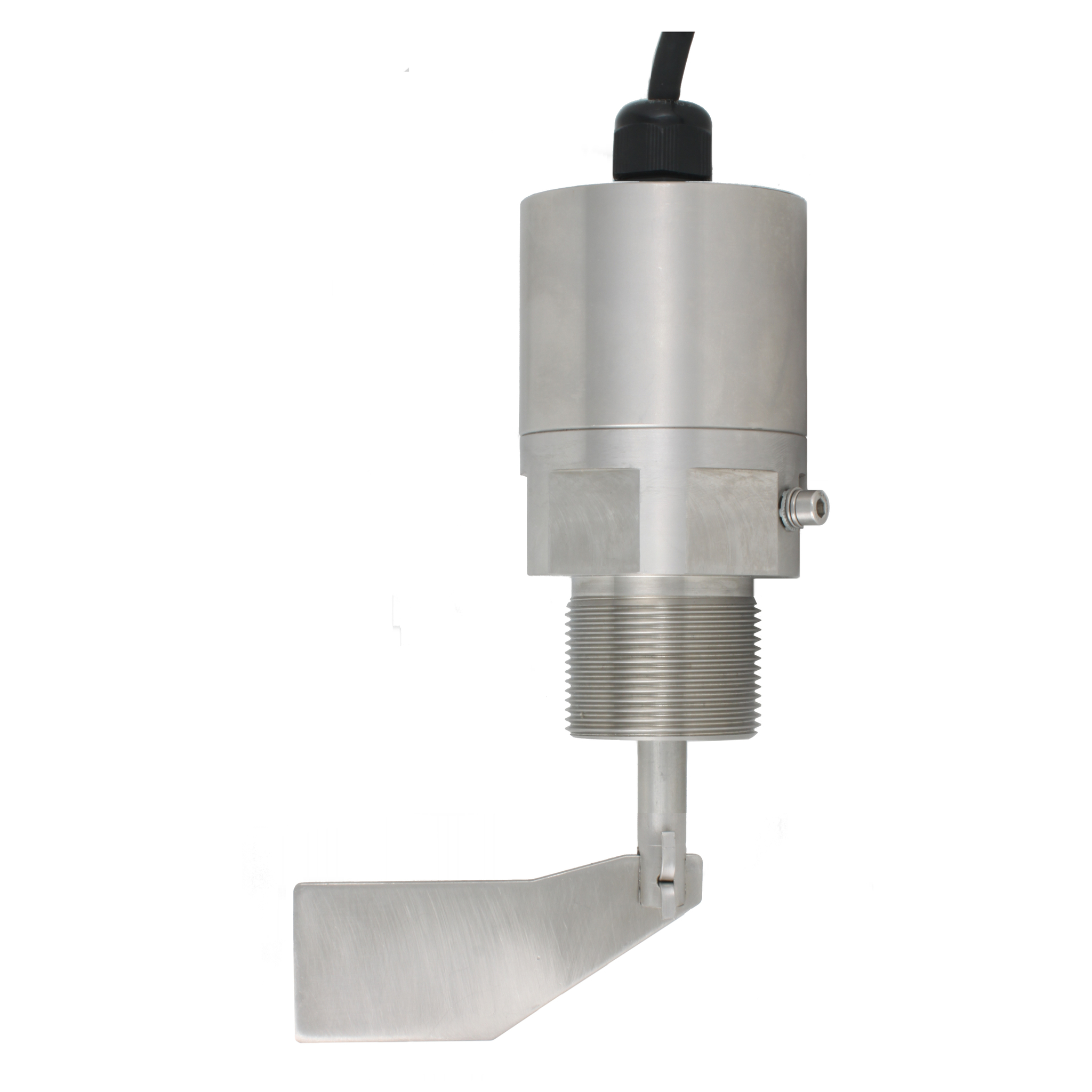

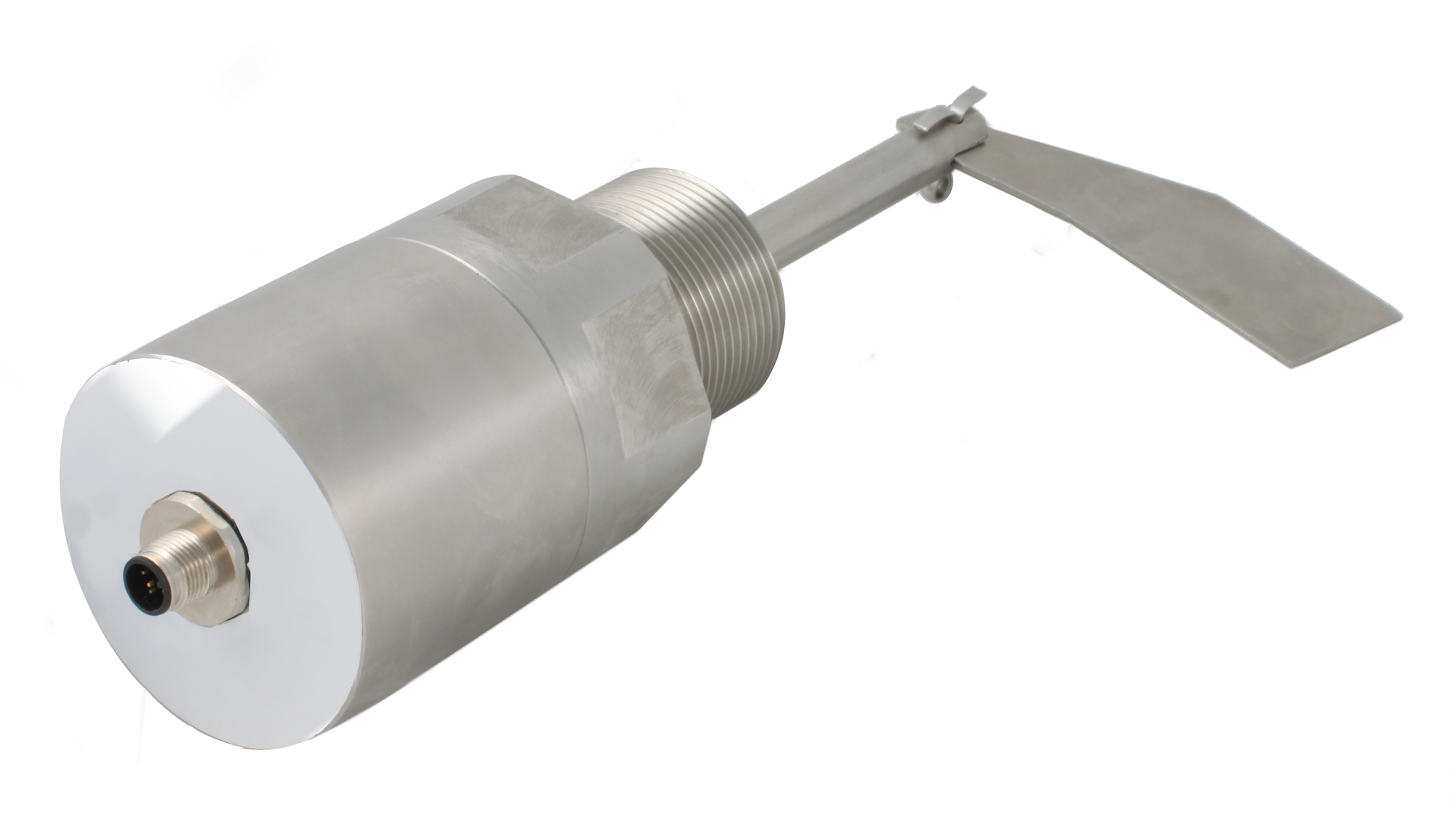

    Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в корпусе из нерж. стали, взрывозащ. ТР ТС 012/2011, -50 +80 С, Рmax=10 bar, 24 VDC, IP67, вибростойкость до 29g Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в корпусе из нерж. стали, взрывозащ. ТР ТС 012/2011, -50 +80 С, Рmax=10 bar, 24 VDC, IP67, вибростойкость до 29g Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в корпусе из нерж. стали, взрывозащ. ТР ТС 012/2011, -50 +80 С, Рmax=10 bar, 24 VDC, IP67, вибростойкость до 29g
    Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в корпусе из нерж. стали, взрывозащ. ТР ТС 012/2011, -50 +80 С, Рmax=10 bar, 24 VDC, IP67, вибростойкость до 29g
    Артикул: IL-PS-EAMS-Ex (24 VDC)
    Температура эксплуатации: -50…+80
    Тип: РОТАЦИОННЫЙ
    161 640 ₽
    Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в корпусе из нерж. стали, -50 +80 С, Рmax=10 bar, 24 VDC, IP67, виброст. до 29g, лопасть 40х98 мм, нерж. сталь Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в корпусе из нерж. стали, -50 +80 С, Рmax=10 bar, 24 VDC, IP67, виброст. до 29g, лопасть 40х98 мм, нерж. сталь Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в корпусе из нерж. стали, -50 +80 С, Рmax=10 bar, 24 VDC, IP67, виброст. до 29g, лопасть 40х98 мм, нерж. сталь
    Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в корпусе из нерж. стали, -50 +80 С, Рmax=10 bar, 24 VDC, IP67, виброст. до 29g, лопасть 40х98 мм, нерж. сталь
    Артикул: IL-PS-EAMS (24 VDC)
    Температура эксплуатации: -50…+80
    Тип: РОТАЦИОННЫЙ
    124 340 ₽

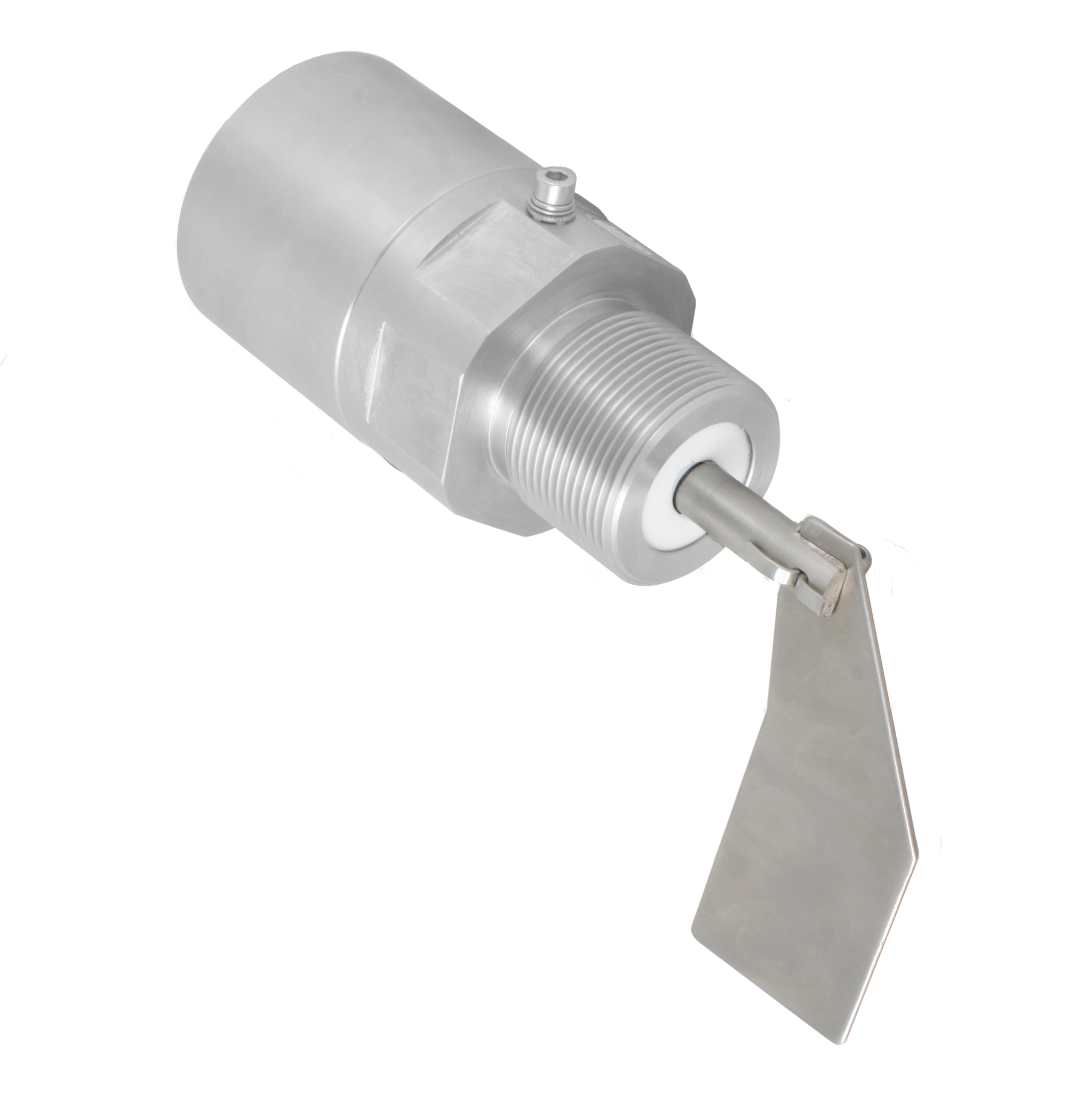

    Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в алюм. корпусе, -50 +80 С, Рmax=10 bar, 24 VDC, IP67, вибростойкость до 29g, лопасть 40х98 мм, нерж. сталь Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в алюм. корпусе, -50 +80 С, Рmax=10 bar, 24 VDC, IP67, вибростойкость до 29g, лопасть 40х98 мм, нерж. сталь Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в алюм. корпусе, -50 +80 С, Рmax=10 bar, 24 VDC, IP67, вибростойкость до 29g, лопасть 40х98 мм, нерж. сталь
    Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в алюм. корпусе, -50 +80 С, Рmax=10 bar, 24 VDC, IP67, вибростойкость до 29g, лопасть 40х98 мм, нерж. сталь
    Артикул: IL-PS-EAMA (24 VDC)
    Температура эксплуатации: -50…+80
    Тип: РОТАЦИОННЫЙ
    97 070 ₽

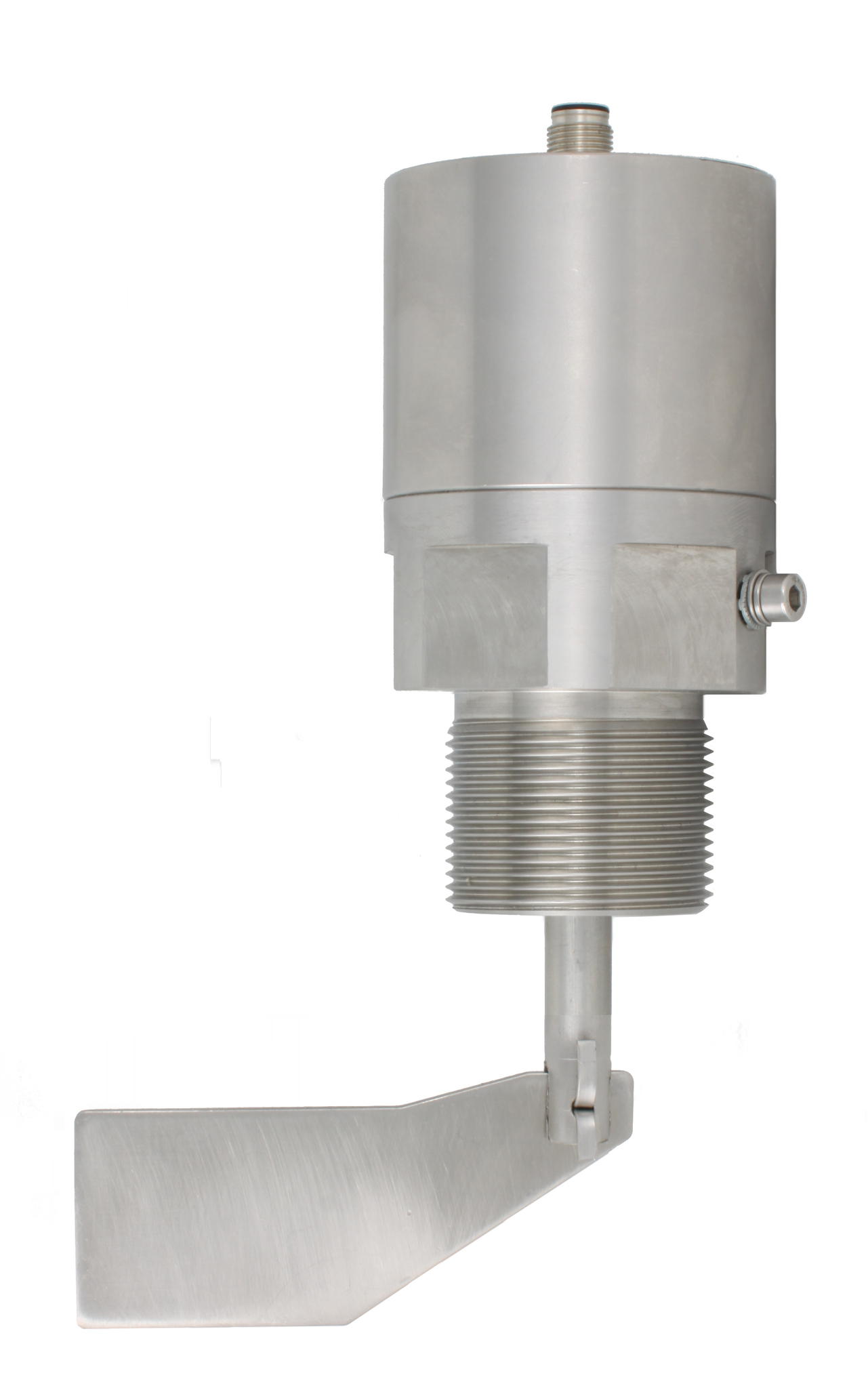

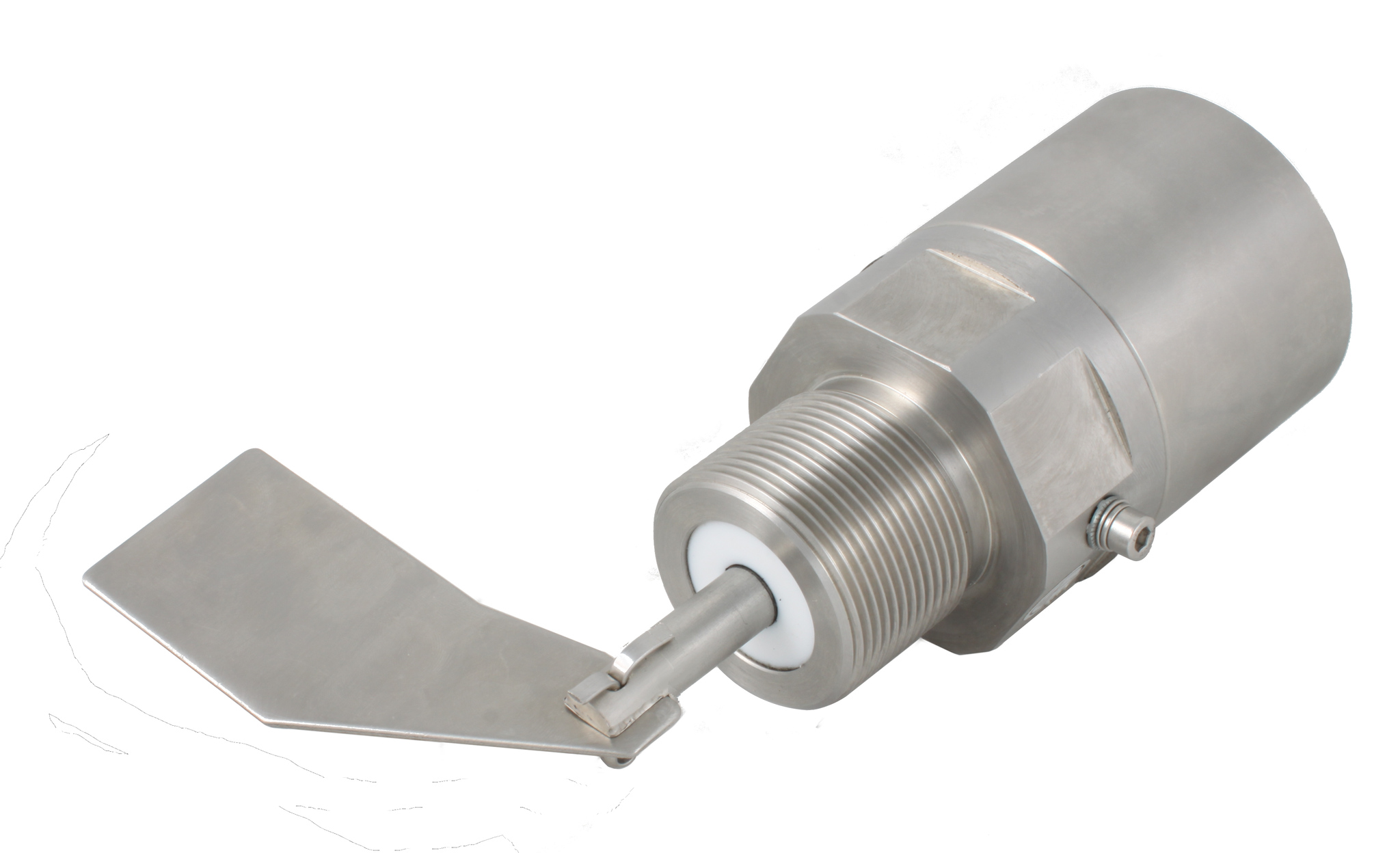

    Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в корпусе из нерж. стали, взрывозащ. ТР ТС 012/2011, -50 +80 С, Рmax=10 bar, 24 VDC, IP66, вибростойкость до 29g Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в корпусе из нерж. стали, взрывозащ. ТР ТС 012/2011, -50 +80 С, Рmax=10 bar, 24 VDC, IP66, вибростойкость до 29g Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в корпусе из нерж. стали, взрывозащ. ТР ТС 012/2011, -50 +80 С, Рmax=10 bar, 24 VDC, IP66, вибростойкость до 29g
    Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в корпусе из нерж. стали, взрывозащ. ТР ТС 012/2011, -50 +80 С, Рmax=10 bar, 24 VDC, IP66, вибростойкость до 29g
    Артикул: IL-PS-EACS-Ex (24 VDC)
    Температура эксплуатации: -50…+80
    Тип: РОТАЦИОННЫЙ
    144 460 ₽
    Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в корпусе из нерж. стали, -50 +80 С, Рmax=10 bar, 24 VDC, IP66, виброст. до 29g, лопасть 40х98 мм, нерж. сталь Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в корпусе из нерж. стали, -50 +80 С, Рmax=10 bar, 24 VDC, IP66, виброст. до 29g, лопасть 40х98 мм, нерж. сталь Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в корпусе из нерж. стали, -50 +80 С, Рmax=10 bar, 24 VDC, IP66, виброст. до 29g, лопасть 40х98 мм, нерж. сталь
    Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в корпусе из нерж. стали, -50 +80 С, Рmax=10 bar, 24 VDC, IP66, виброст. до 29g, лопасть 40х98 мм, нерж. сталь
    Артикул: IL-PS-EACS (24 VDC)
    Температура эксплуатации: -50…+80
    Тип: РОТАЦИОННЫЙ
    111 130 ₽

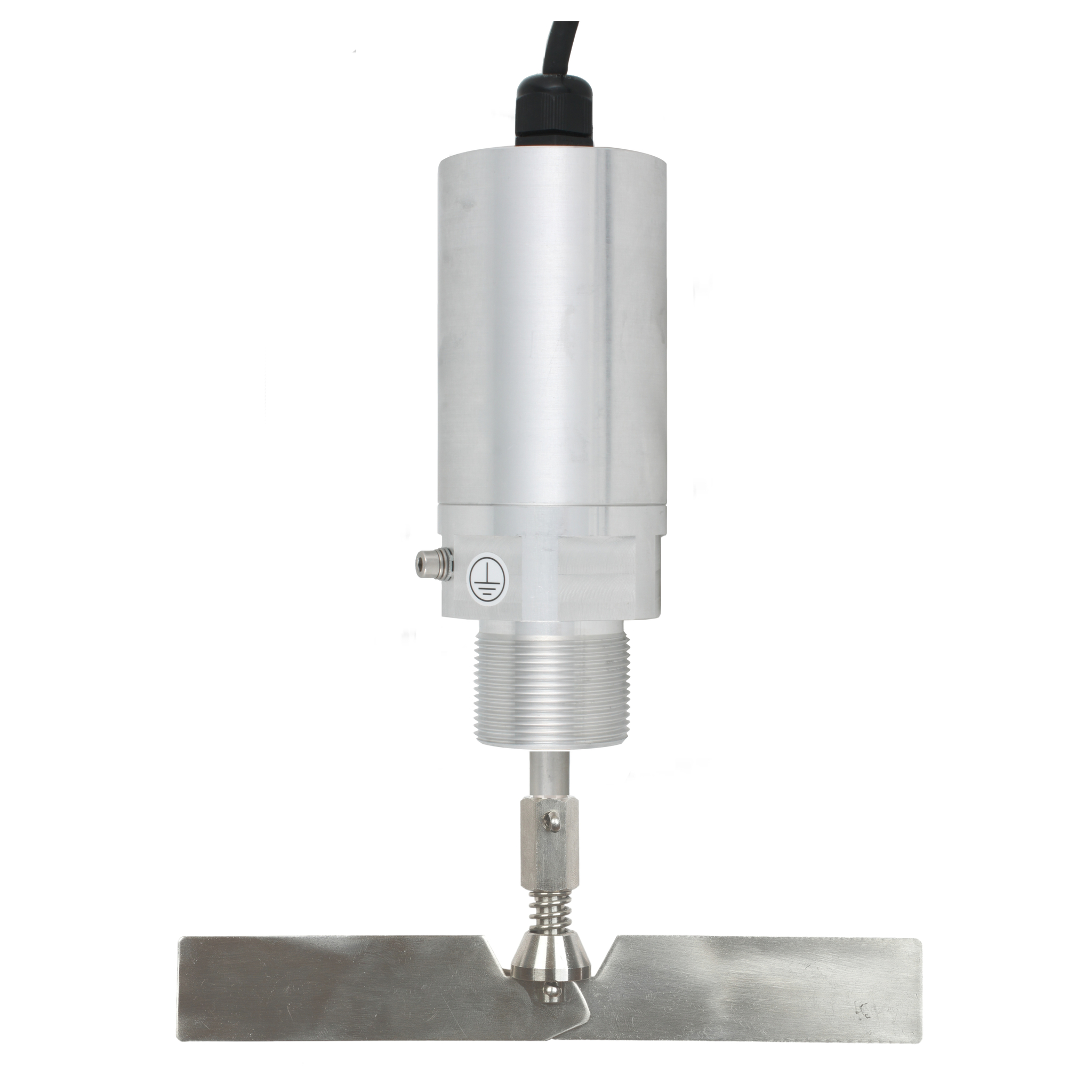

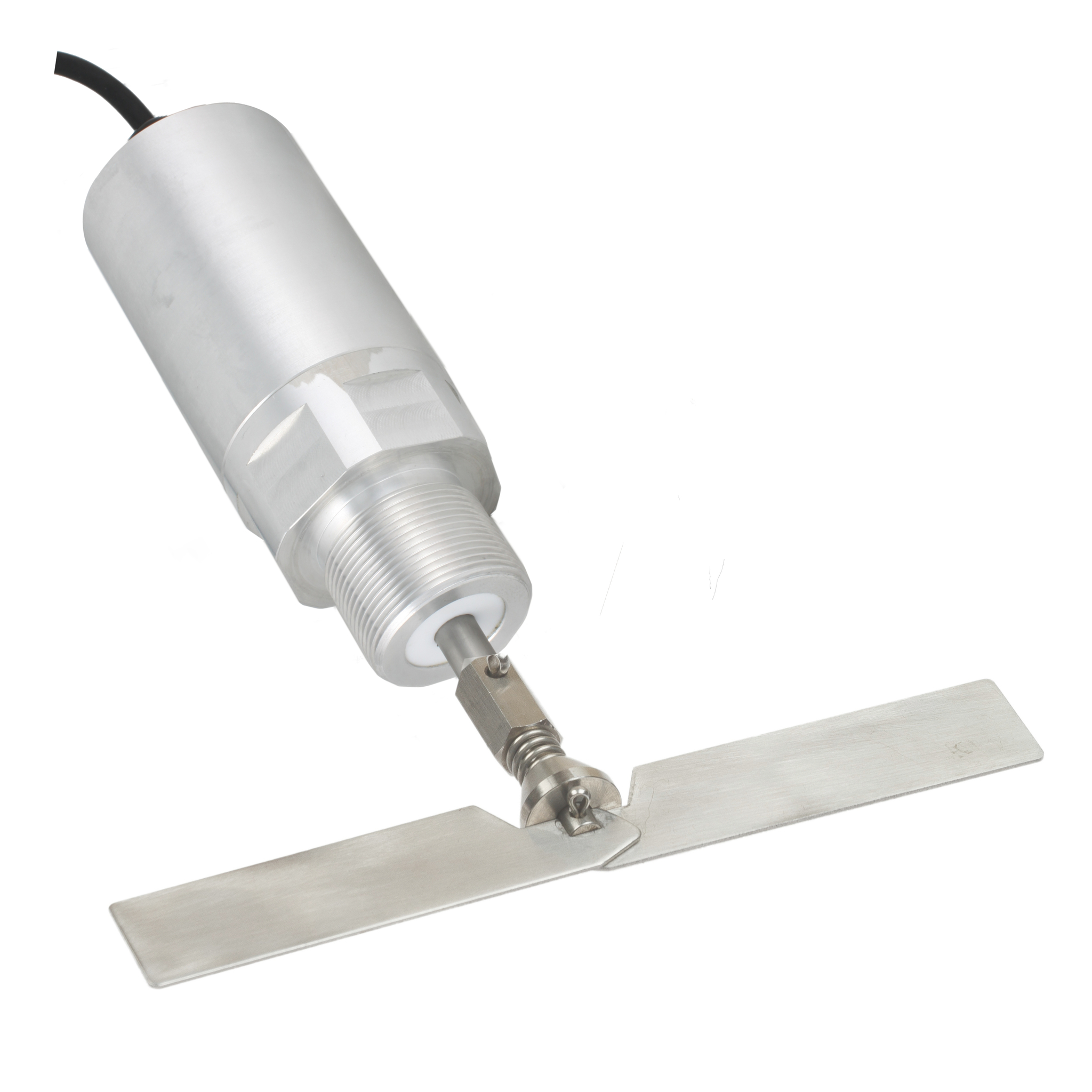

    Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в алюм. корпусе, взрывозащ. ТР ТС 012/2011, -50 +80 С, Рmax=10 bar, 115-230 VAC, IP66, вибростойкость до 29g Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в алюм. корпусе, взрывозащ. ТР ТС 012/2011, -50 +80 С, Рmax=10 bar, 115-230 VAC, IP66, вибростойкость до 29g
    Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в алюм. корпусе, взрывозащ. ТР ТС 012/2011, -50 +80 С, Рmax=10 bar, 115-230 VAC, IP66, вибростойкость до 29g
    Артикул: IL-PS-ASCA-Ex (220 VAC)
    Температура эксплуатации: -50…+80
    Тип: РОТАЦИОННЫЙ
    144 980 ₽

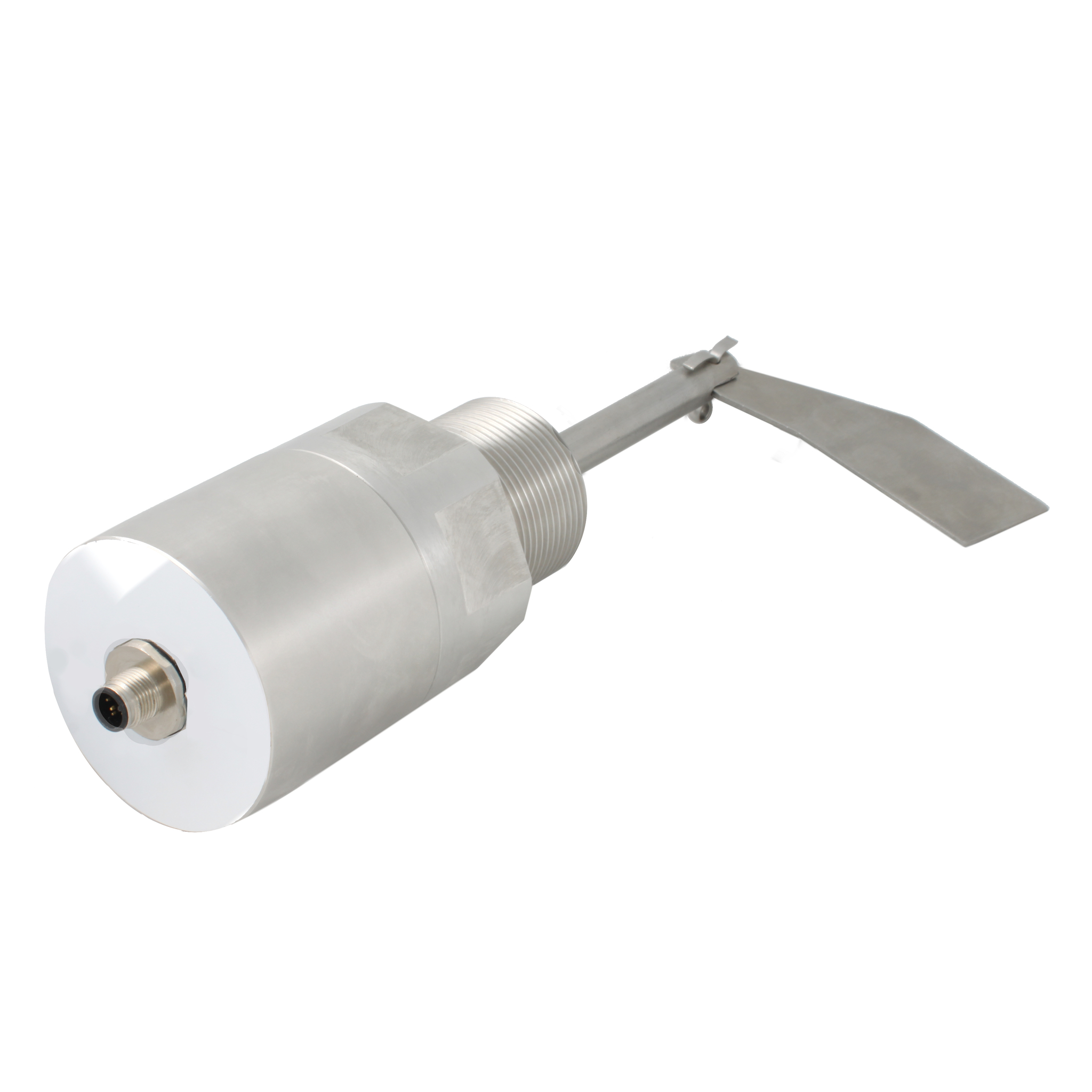

    Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в алюм. корпусе, -50 +80 С, Рmax=10 bar, 115-230 VAC, IP66, вибростойкость до 29g, лопасть складная двусторонняя Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в алюм. корпусе, -50 +80 С, Рmax=10 bar, 115-230 VAC, IP66, вибростойкость до 29g, лопасть складная двусторонняя
    Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в алюм. корпусе, -50 +80 С, Рmax=10 bar, 115-230 VAC, IP66, вибростойкость до 29g, лопасть складная двусторонняя
    Артикул: IL-PS-ASCA (220 VAC)
    Температура эксплуатации: -50…+80
    Тип: РОТАЦИОННЫЙ
    111 530 ₽

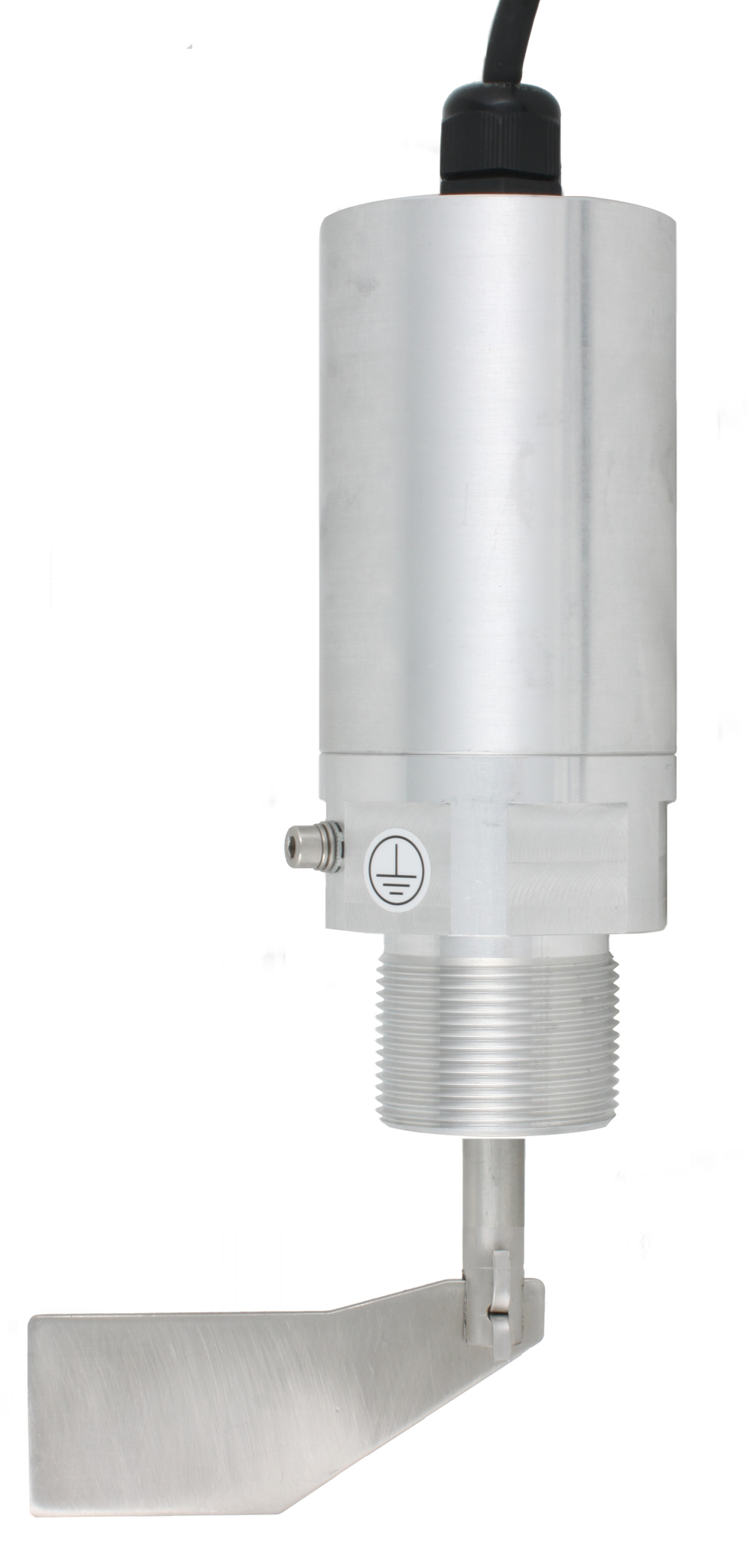

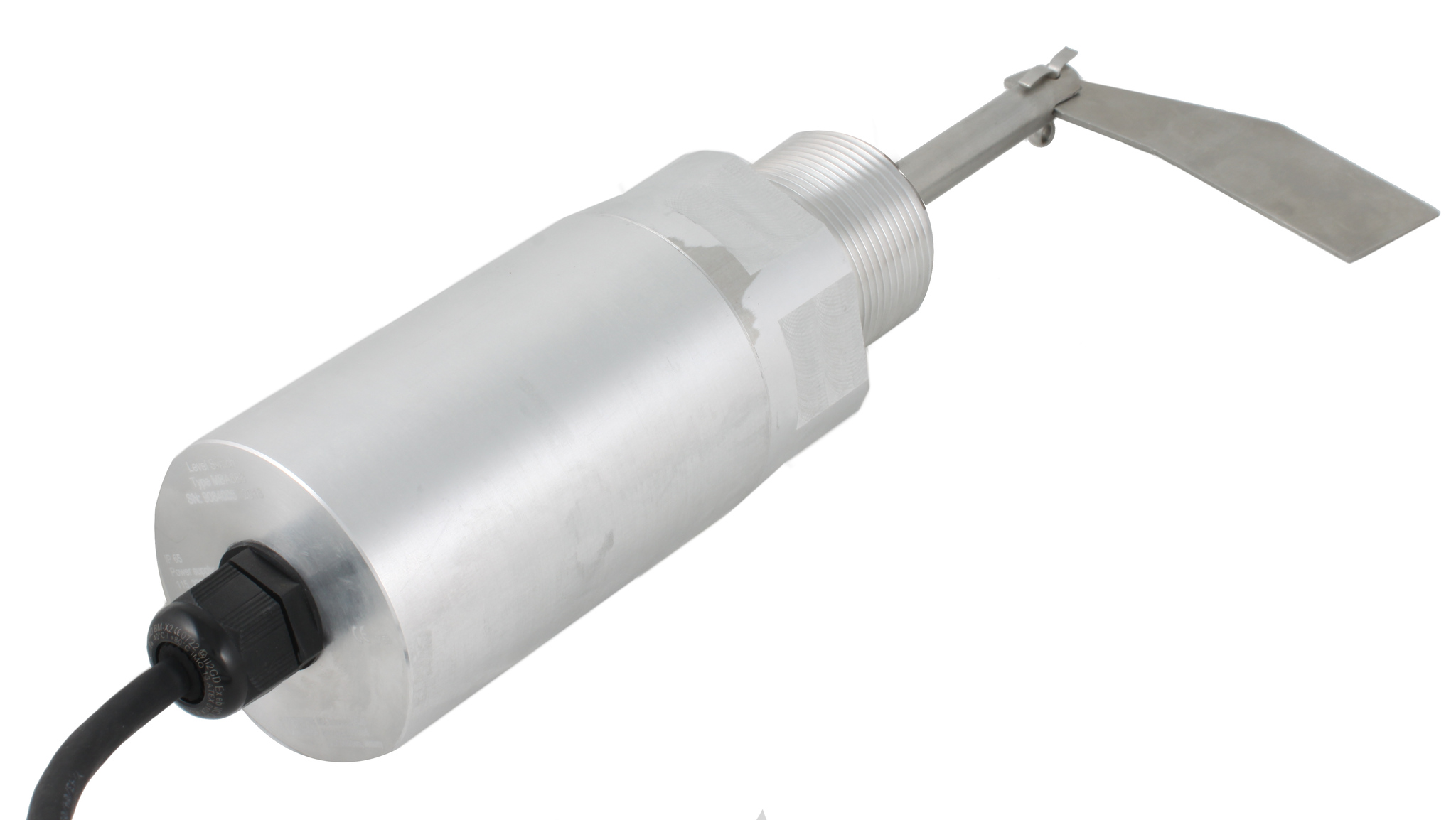

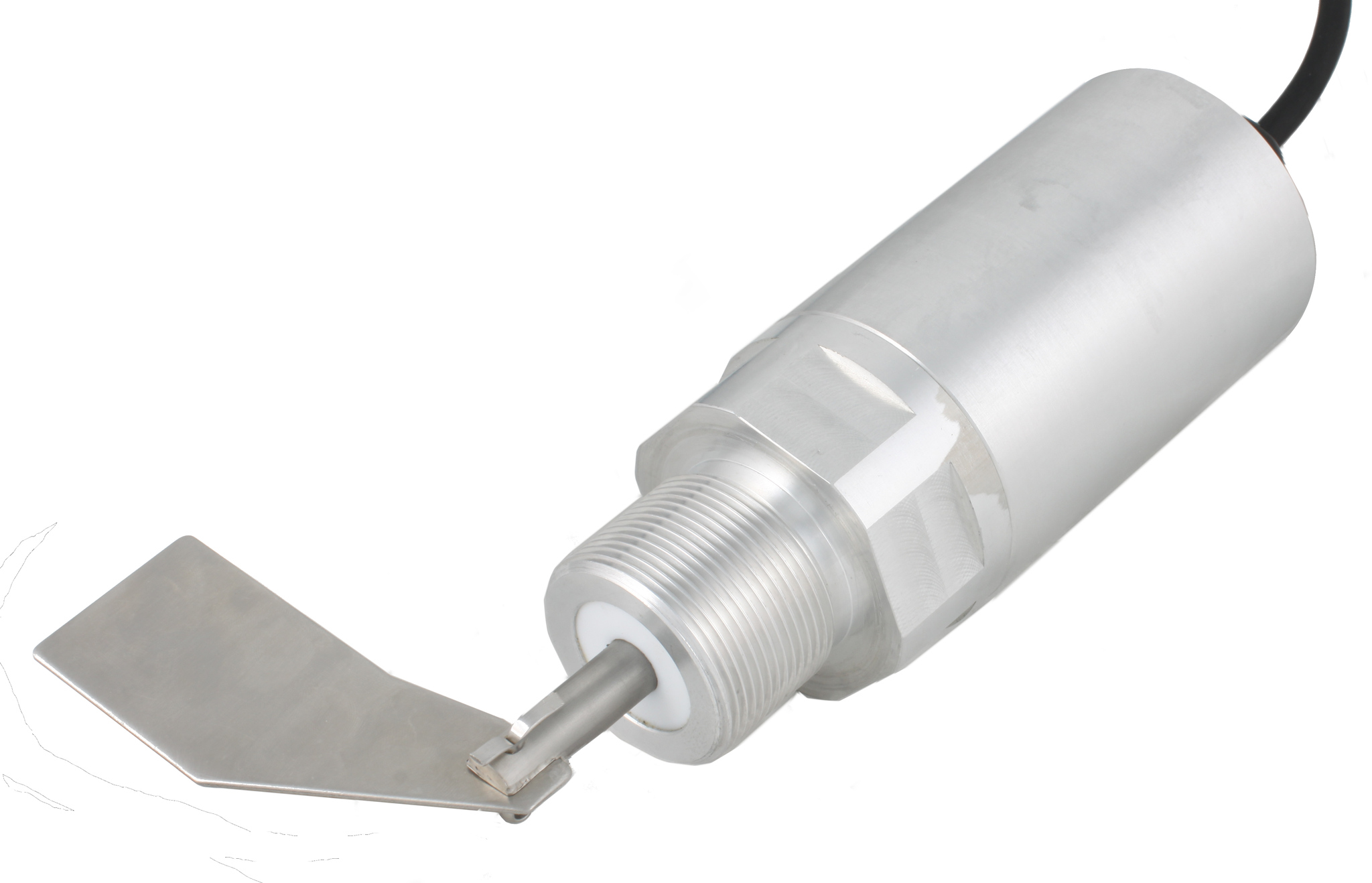

    Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в корпусе из нерж. стали, взрывозащ. ТР ТС 012/2011, -50 +80 С, Рmax=10 bar, 115-230 VAC, IP66, виброст. до 29g Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в корпусе из нерж. стали, взрывозащ. ТР ТС 012/2011, -50 +80 С, Рmax=10 bar, 115-230 VAC, IP66, виброст. до 29g Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в корпусе из нерж. стали, взрывозащ. ТР ТС 012/2011, -50 +80 С, Рmax=10 bar, 115-230 VAC, IP66, виброст. до 29g
    Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в корпусе из нерж. стали, взрывозащ. ТР ТС 012/2011, -50 +80 С, Рmax=10 bar, 115-230 VAC, IP66, виброст. до 29g
    Артикул: IL-PS-AACS-Ex (220 VAC)
    Температура эксплуатации: -50…+80
    Тип: РОТАЦИОННЫЙ
    179 910 ₽
    Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в корпусе из нерж. стали, -50 +80 С, Рmax=10 bar, 115-230 VAC, IP66, вибростойкость до 29g, лопасть 40х98 мм Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в корпусе из нерж. стали, -50 +80 С, Рmax=10 bar, 115-230 VAC, IP66, вибростойкость до 29g, лопасть 40х98 мм Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в корпусе из нерж. стали, -50 +80 С, Рmax=10 bar, 115-230 VAC, IP66, вибростойкость до 29g, лопасть 40х98 мм
    Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в корпусе из нерж. стали, -50 +80 С, Рmax=10 bar, 115-230 VAC, IP66, вибростойкость до 29g, лопасть 40х98 мм
    Артикул: IL-PS-AACS (220 VAC)
    Температура эксплуатации: -50…+80
    Тип: РОТАЦИОННЫЙ
    138 390 ₽
    Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в алюм. корпусе, взрывозащ. ТР ТС 012/2011, -50 +80 С, Рmax=10 bar, 115-230 VAC, IP66, вибростойкость до 29g Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в алюм. корпусе, взрывозащ. ТР ТС 012/2011, -50 +80 С, Рmax=10 bar, 115-230 VAC, IP66, вибростойкость до 29g Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в алюм. корпусе, взрывозащ. ТР ТС 012/2011, -50 +80 С, Рmax=10 bar, 115-230 VAC, IP66, вибростойкость до 29g
    Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в алюм. корпусе, взрывозащ. ТР ТС 012/2011, -50 +80 С, Рmax=10 bar, 115-230 VAC, IP66, вибростойкость до 29g
    Артикул: IL-PS-AACA-Ex (220 VAC)
    Температура эксплуатации: -50…+80
    Тип: РОТАЦИОННЫЙ
    144 460 ₽
    Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в алюм. корпусе, -50 +80 С, Рmax=10 bar, 115-230 VAC, IP66, вибростойкость до 29g, лопасть 40х98 мм, нерж. сталь Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в алюм. корпусе, -50 +80 С, Рmax=10 bar, 115-230 VAC, IP66, вибростойкость до 29g, лопасть 40х98 мм, нерж. сталь Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в алюм. корпусе, -50 +80 С, Рmax=10 bar, 115-230 VAC, IP66, вибростойкость до 29g, лопасть 40х98 мм, нерж. сталь
    Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в алюм. корпусе, -50 +80 С, Рmax=10 bar, 115-230 VAC, IP66, вибростойкость до 29g, лопасть 40х98 мм, нерж. сталь
    Артикул: IL-PS-AACA (220 VAC)
    Температура эксплуатации: -50…+80
    Тип: РОТАЦИОННЫЙ
    111 130 ₽
