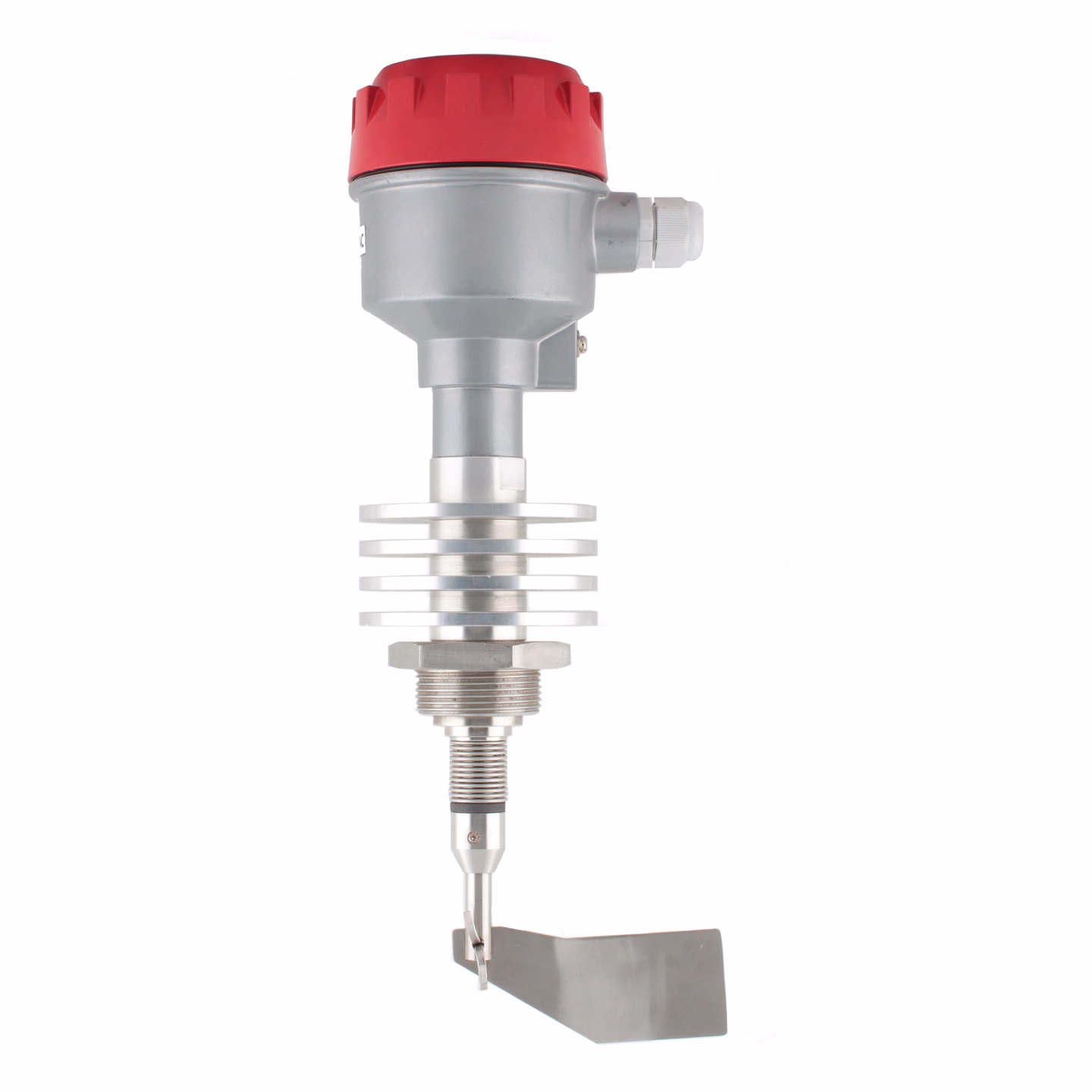

Высокотемпературный ротационный датчик уровня INNOLEVEL серии N-HT
Описание
- Описание
- Отличительные особенности
- Принцип работы
- Применение
- Технические характеристики
- Опции
- 3D модели
- Документация

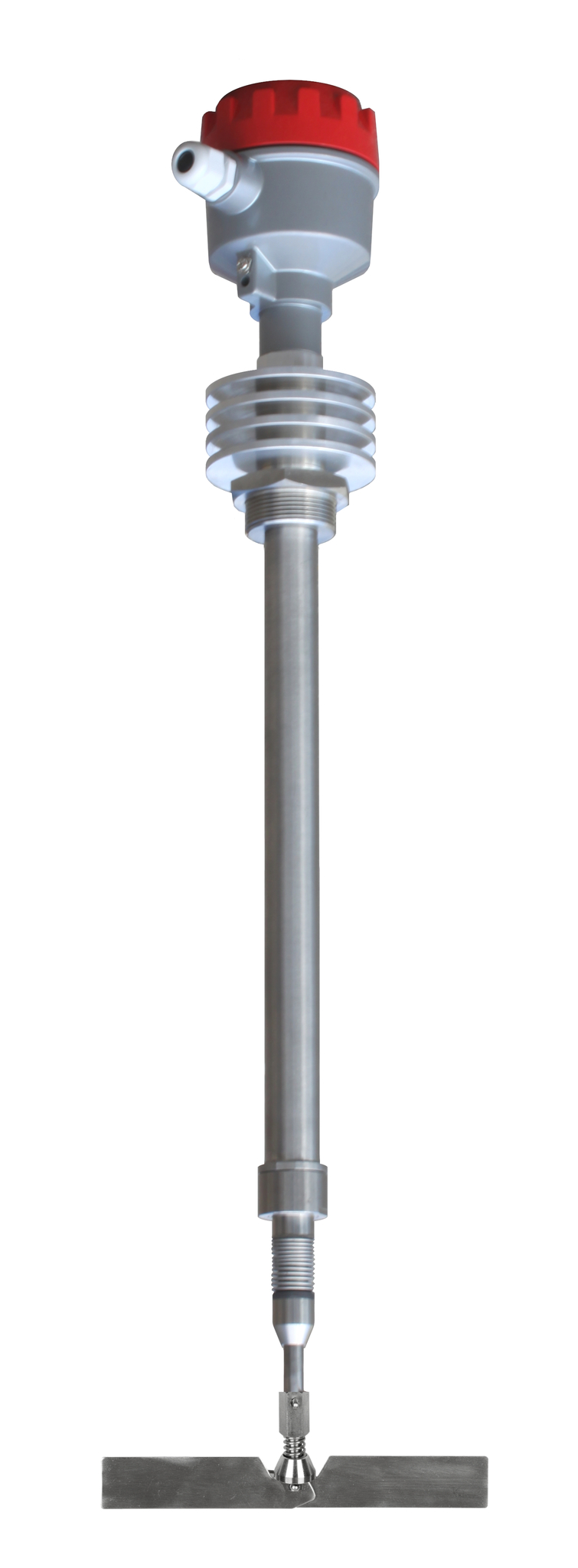

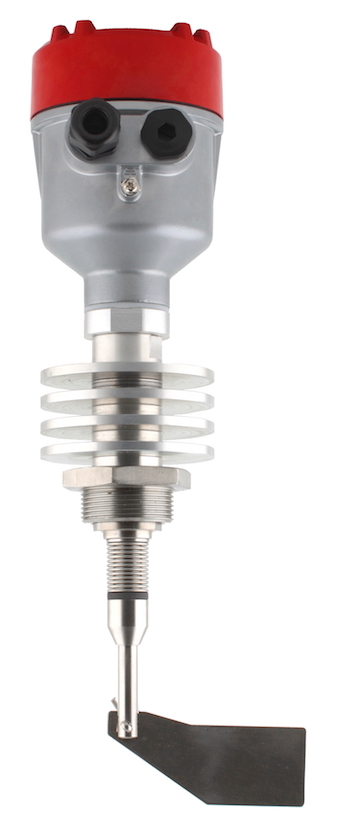

INNOLEVEL серии N-HT– представляет собой флажковый сигнализатор уровня в высокотемпературном исполнении. Служит для мониторинга уровня сыпучих материалов с температурой процесса до +250°C или до +600°C. Может применяться в качестве датчика заполнения, опустошения или промежуточного уровня.
-

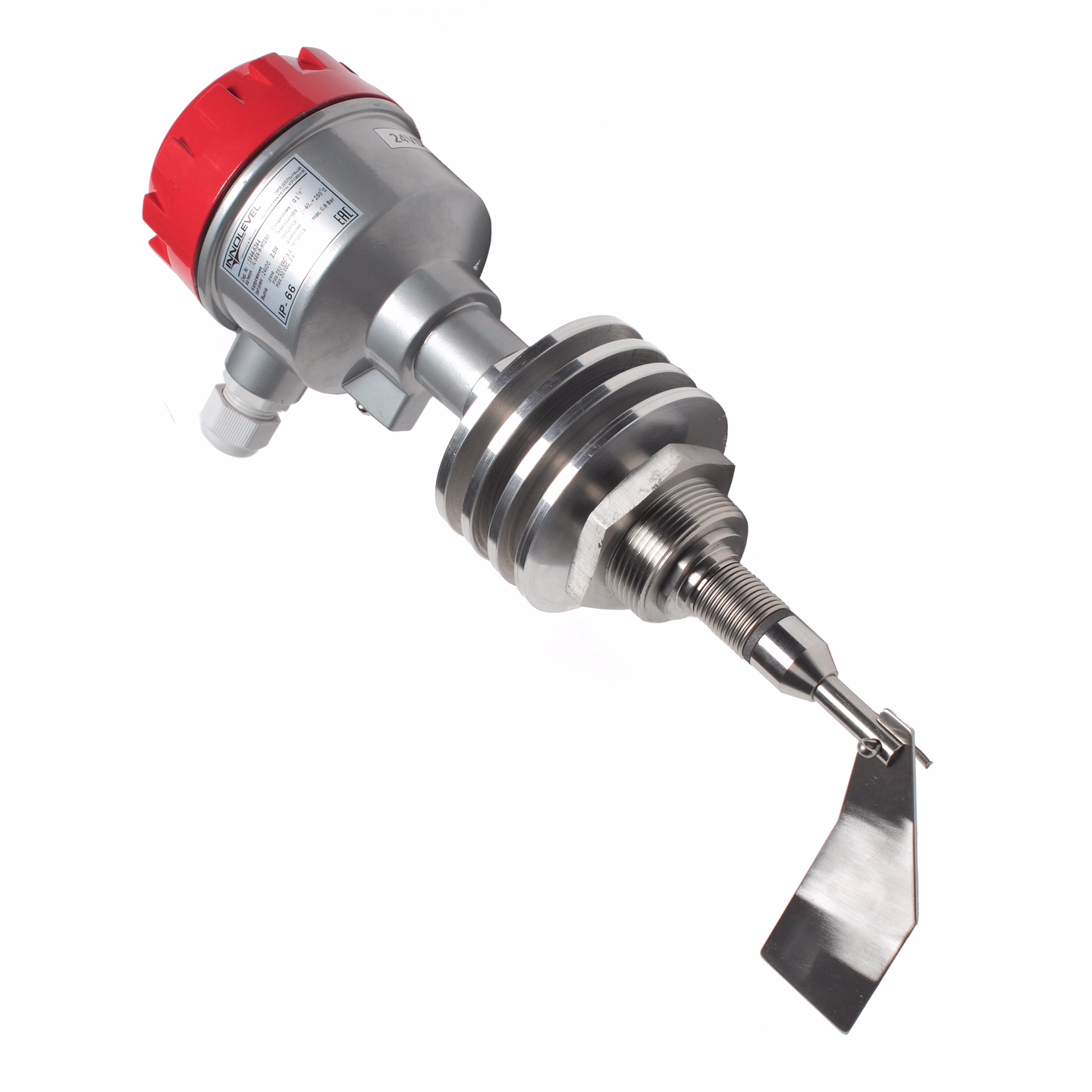

Алюминиевый радиатор, за счет которого нагрев не передается от процесса на корпус с электроникой
-
Опорный подшипник качения с высокотемпературной смазкой
-
Резьбовой элемент из нержавеющей стали с прямой резьбой G 1 1/2"
Измерительная лопасть приводится в действие синхронным двигателем. При контакте лопасти с материалом происходит остановка двигателя. Возникающий реактивный момент используется, чтобы привести в действие микровыключатель, который выдает сигнал (регистрация уровня материала). При снижении уровня материала, пружина возвращает двигатель в исходное положение, лопасть освобождается, и двигатель снова включается.
INNOLEVEL серии N HT применяется для контроля уровня материала с насыпной плотностью >100 г/л и размером частиц <= 50 мм.
-
Клинкер
-
Цемент
-
Песок
-
Щебень
-
Металлизированные окатыши
-
Уголь и угольная пыль
|
Характеристики |
Значение |
|
Корпус |
Алюминий |
|
Степень защиты |
IP65 |
|
Температура процесса, °C |
-40… +250 или -40°C… +600°C (в зависимости от исполнения) |
|
Максимальное давление, Бар |
+0,8 |
|
Насыпная плотность, г/л |
> 100 4 регулировочных положения |
|
Размер частиц, мм |
≤ 50 |
|
Скорость вращения лопасти, оборотов/мин |
1 или 5 (в зависимости от исполнения) |
|
Напряжение питания |
220 VAC / 115 VAC / 24 VAC / 24 VDC (в зависимости от исполнения) |
|
Выходной сигнал |
1 релейный выход |
|
Процессное соединение |
Резьба G 1 ½”, нержавеющая сталь |
|
Подшипник |
Высококачественный подшипник качения с высокотемпературной смазкой |
-
Гайка для монтажа
Шестигранная гайка 1 /2" для монтажа ротационного датчика уровня INNOLEVELсерии N HT. Варианты исполнений: сталь, сталь оцинкованная, нержавеющая сталь. -
Жесткое удлинение вала
Варианты исполнения жесткого удлинения: +50 мм, +215 мм. -
Маятниковое удлинение
Варианты исполнения маятникового удлинения: 500 мм, 1000 мм. -
Тросовое удлинение
Варианты исполнения тросового удлинения: 1000 мм, 1500 мм, 2000 мм, 3000 мм, 4000 мм.Более подробная информация изложена в инструкции по эксплуатации.
