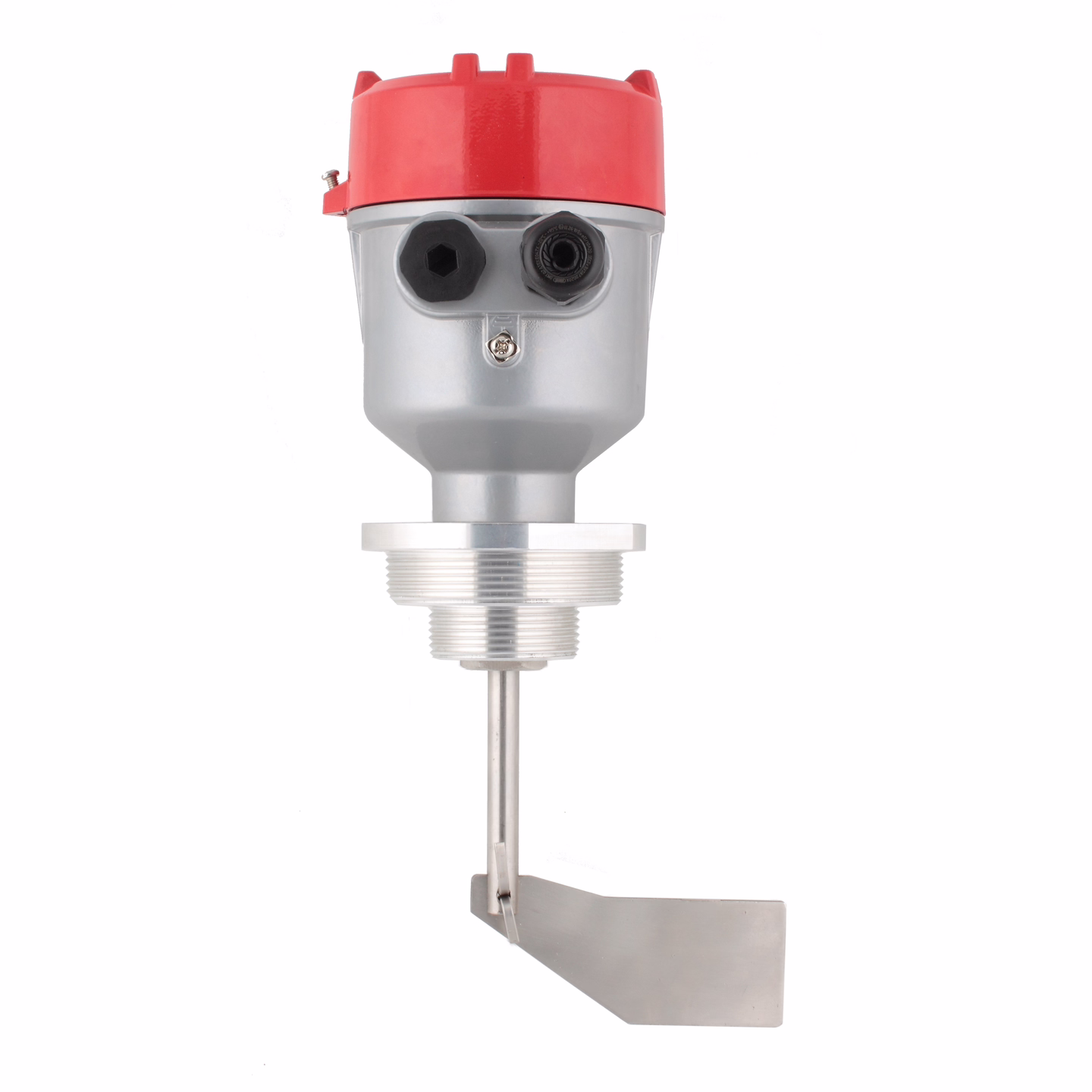

    Взрывозащищенный ротационный датчик уровня INNOLEVEL серии N-Ex

    Описание

    • Описание
    • Отличительные особенности
    • Принцип работы
    • Применение
    • Технические характеристики
    • Опции
    • 3D модели
    • Документация
    INNOLEVEL серии N-Ex – представляет собой флажковый сигнализатор уровня во взрывозащищенном исполнении. Служит для мониторинга уровня сыпучих взрывоопасных материалов с температурой процесса до +80°C. Может применяться в качестве датчика заполнения, опустошения или промежуточного уровня.

    • Сертификат соответствия ТР ТС 012/2011 и маркировка Ex ta/tb IIIC Т 115°C Da/Db X

    • Опорный подшипник качения вала обеспечивает высокую стойкость к механическим нагрузкам

    • Два типа прямой резьбы G 1 1/2" и G 2 1/2"

    Измерительная лопасть приводится в действие синхронным двигателем. При контакте лопасти с материалом происходит остановка двигателя. Возникающий реактивный момент используется, чтобы привести в действие микровыключатель, который выдает сигнал (регистрация уровня материала). При снижении уровня материала, пружина возвращает двигатель в исходное положение, лопасть освобождается, и двигатель снова включается.
    INNOLEVEL серии N-Ex применяется для контроля уровня потенциально взрывоопасного материала с насыпной плотностью >100 г/л и размером частиц <= 50 мм.

    • Зерно
    • Шрот
    • Опилки
    • Лузга
    • ПВХ порошок
    • Древесная стружка
    • Семечка
    • Комбикорм

    Скачать опросный лист подбора датчика уровня

    Характеристики

    Значение

    Корпус

    Алюминий

    Степень защиты

    IP66

    Температура процесса, °C

    -40… +80

    Максимальное давление, Бар

    +0,8

    Насыпная плотность, г/л

    >100

    4 регулировочных положения

    Размер частиц, мм

    <=50

    Скорость вращения лопасти, оборотов/мин

    1 или 5 в зависимости от исполнения

    Напряжение питания

    220 VAC/115 VAC/ 24 VAC/ 4 VDC (в зависимости от исполнения)

    Выходной сигнал

    1 релейный выход

    Процессное соединение

    Резьба G 1 1/2" с переходом на  G 2 1/2", алюминий

    Подшипник

    Высококачественный

    подшипник качения

    Перечисленные ниже опции не входят в комплект поставки ротационного датчика уровня INNOLEVEL серии N-Ex, не являются обязательными к его комплектованию, однако позволяют решать определенные задачи, связанные с монтажом.

    • Гайка для монтажа
      Шестигранная гайка 1 /2" для монтажа ротационного датчика уровня INNOLEVELсерии N-Ex. Варианты исполнений: сталь, сталь оцинкованная, нержавеющая сталь.

    • Жесткое удлинение вала
      Варианты исполнения жесткого удлинения: +50 мм, +215 мм.

    • Маятниковое удлинение
      Варианты исполнения маятникового удлинения: 500 мм, 1000 мм.

    • Тросовое удлинение
      Варианты исполнения тросового удлинения: 1000 мм, 1500 мм, 2000 мм, 3000 мм, 4000 мм.

      Более подробная информация изложена в инструкции по эксплуатации.

    Для получения файлов, необходимо заполнить форму

    Ваша заявка успешно отправлена.

    Загрузка 3D-моделей (файлов) запустится автоматически в ближайшее время.

    Все товары категории

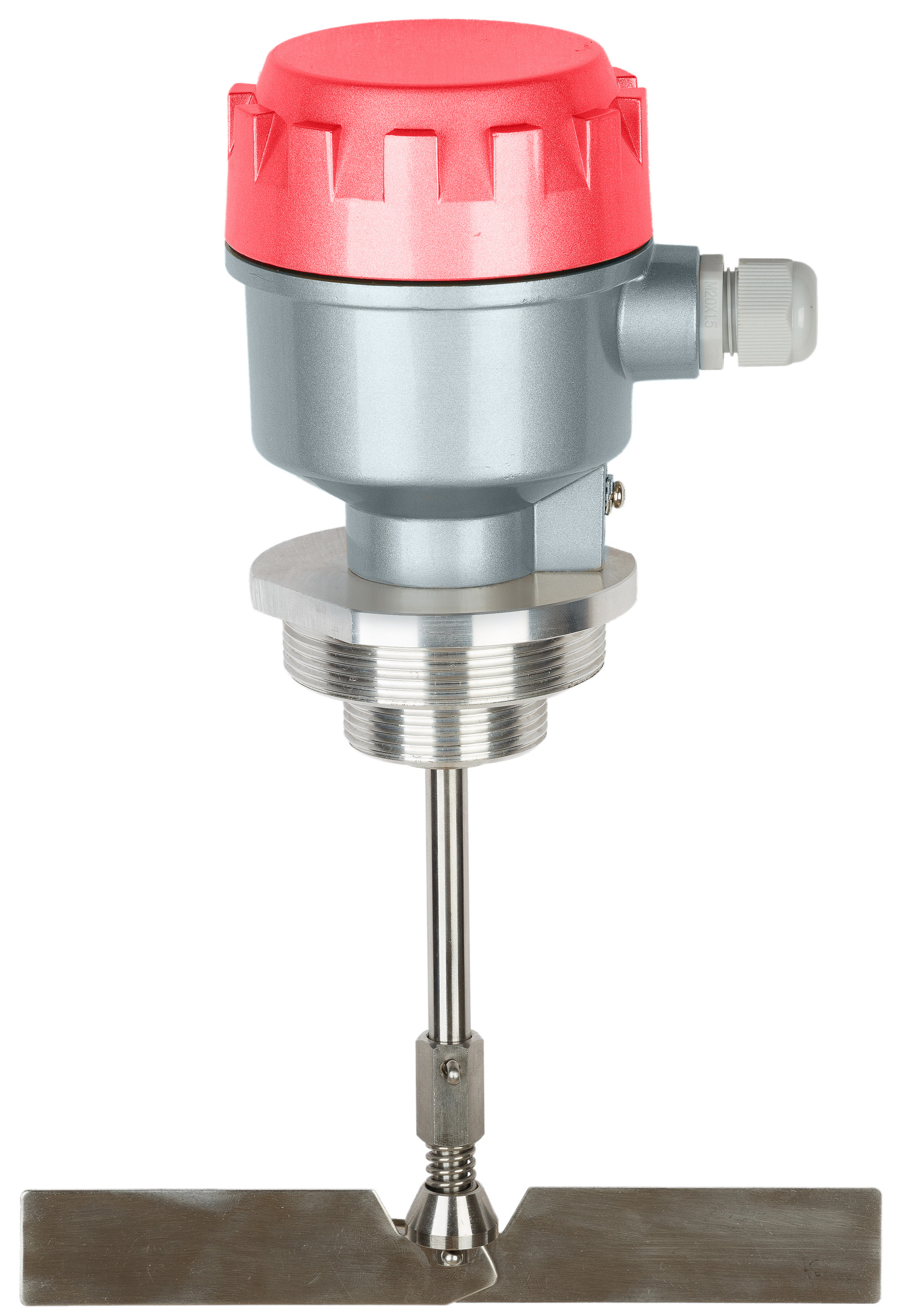

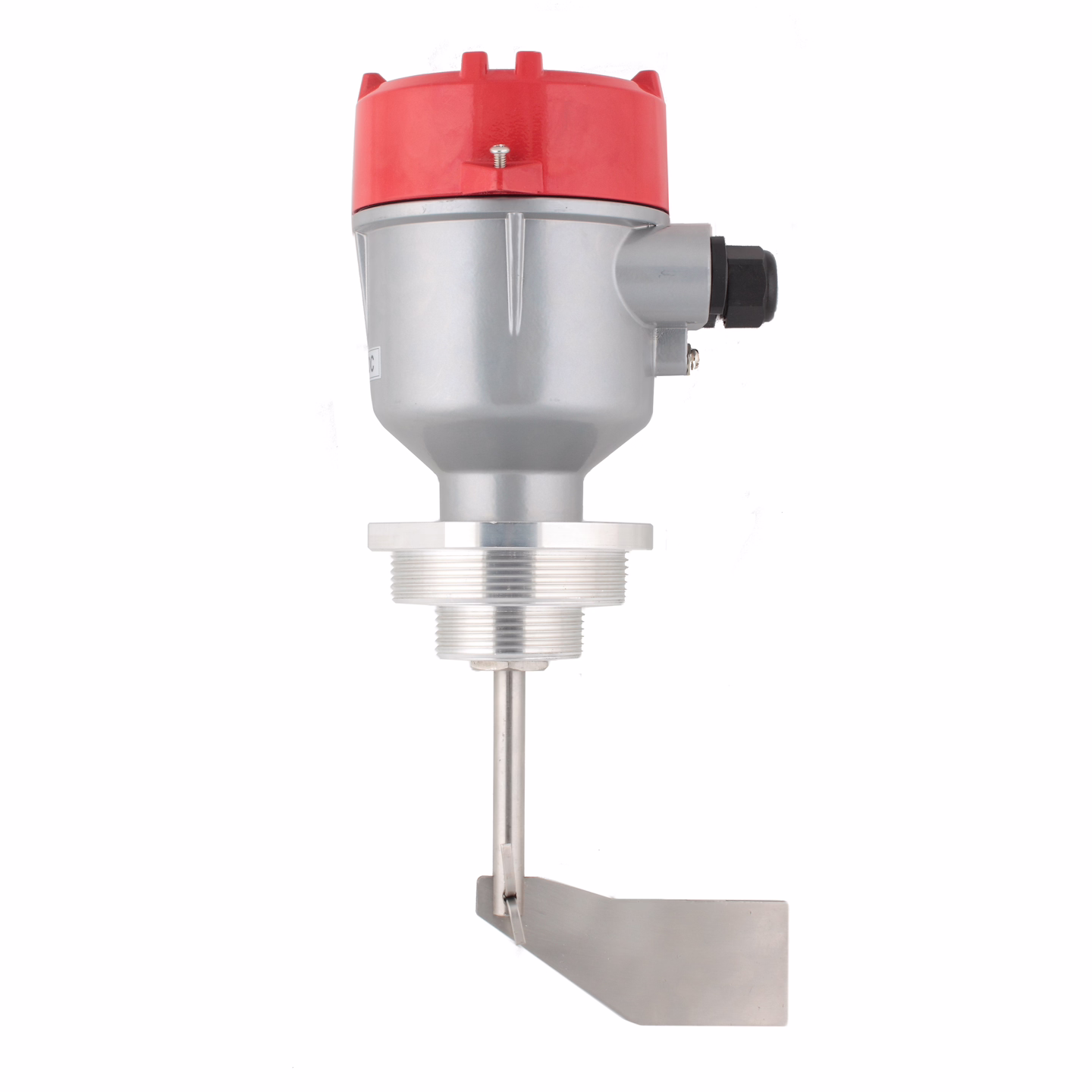

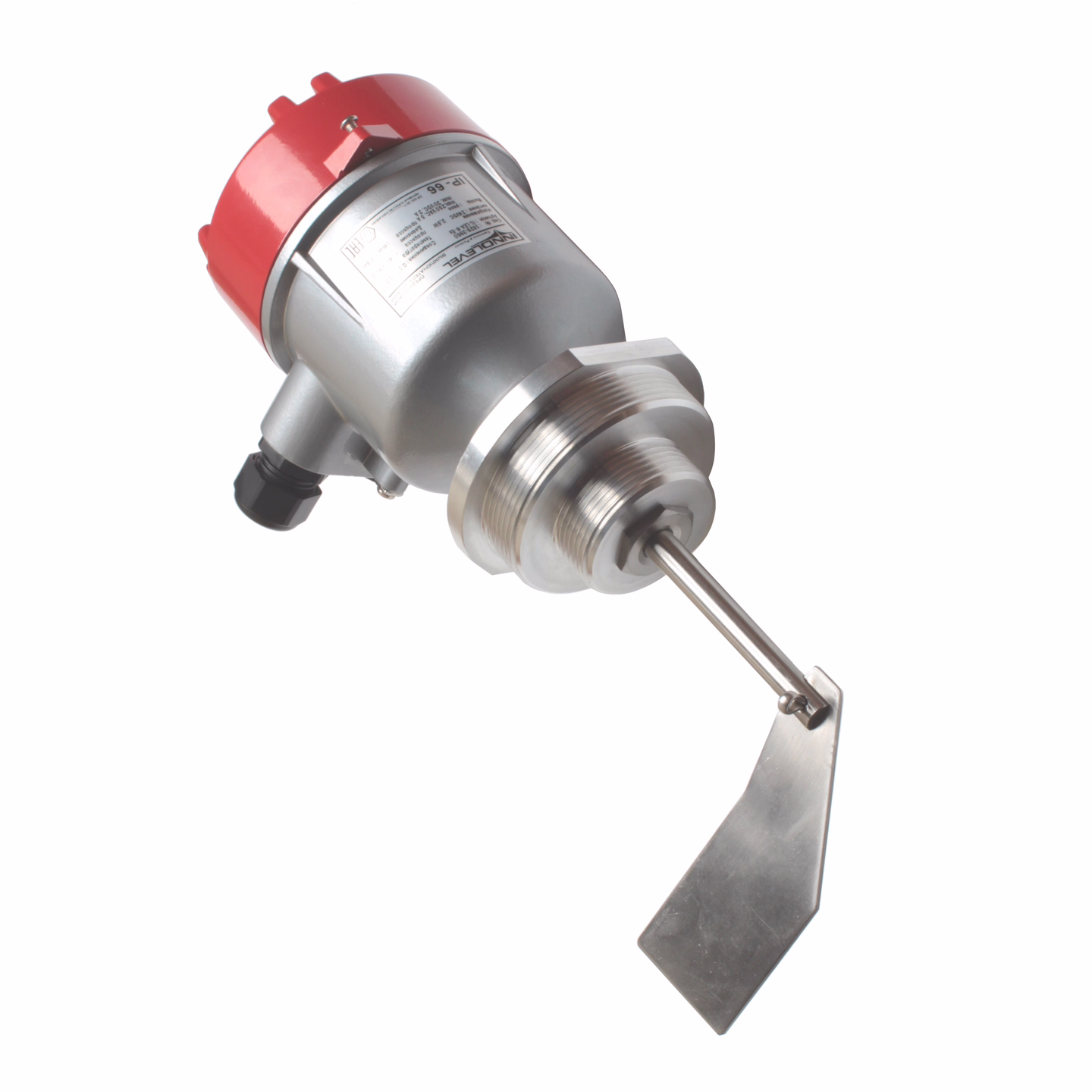

    Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в алюм. корпусе, взрывозащ. ТР ТС 012/2011, -40 +80 С, Рmax=0.8 bar, 24 VDC, IP66, лопасть складная двухсторонняя Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в алюм. корпусе, взрывозащ. ТР ТС 012/2011, -40 +80 С, Рmax=0.8 bar, 24 VDC, IP66, лопасть складная двухсторонняя Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в алюм. корпусе, взрывозащ. ТР ТС 012/2011, -40 +80 С, Рmax=0.8 bar, 24 VDC, IP66, лопасть складная двухсторонняя
    Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в алюм. корпусе, взрывозащ. ТР ТС 012/2011, -40 +80 С, Рmax=0.8 bar, 24 VDC, IP66, лопасть складная двухсторонняя
    Артикул: IL-LES-N-Ex-5 (24 VDC)
    Степень защиты (IP): IP66
    Температура эксплуатации: -40…+80
    Тип: РОТАЦИОННЫЙ
    37 970 ₽

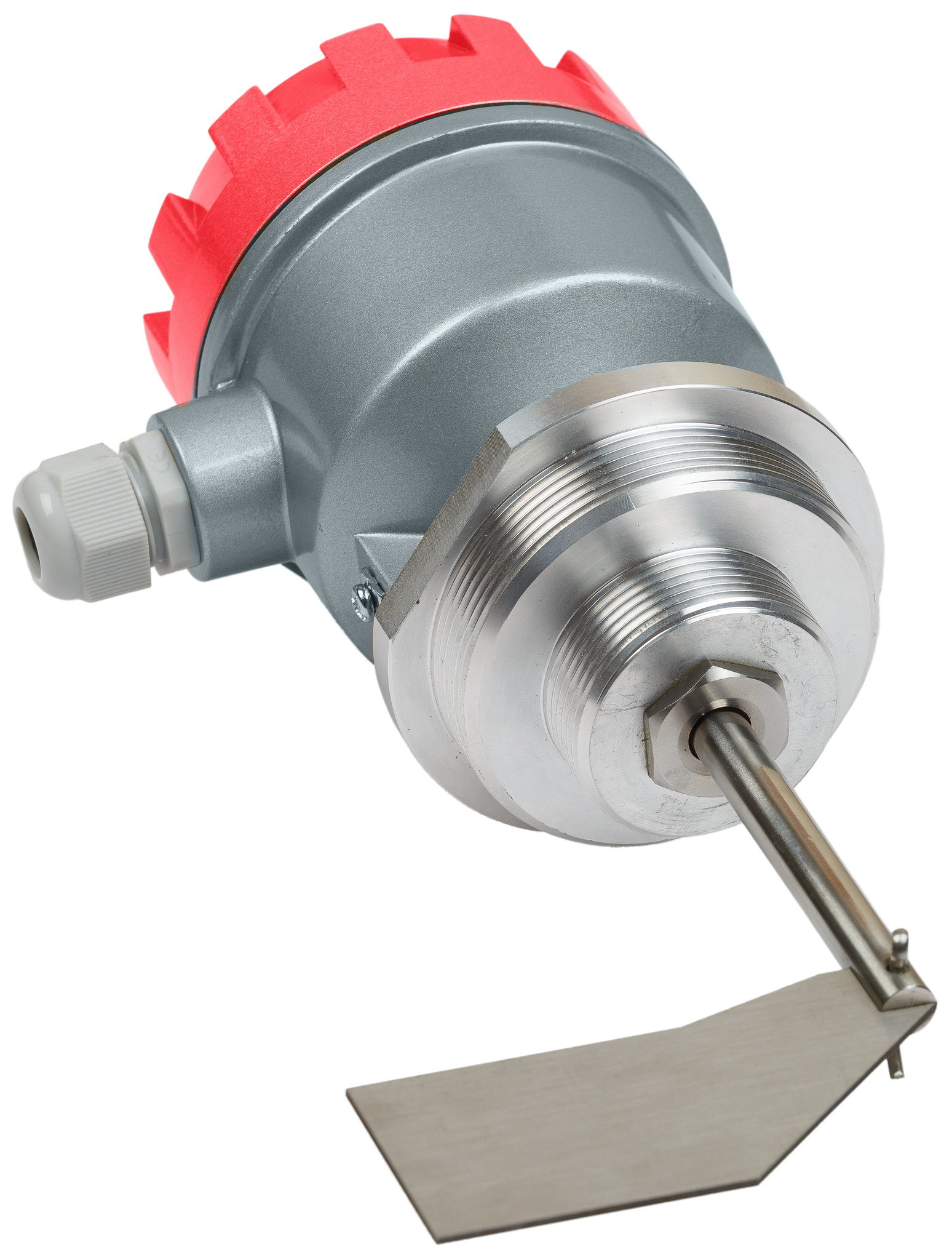

    Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в алюм. корпусе, взрывозащ. ТР ТС 012/2011, -40 +80 С, Рmax=0.8 bar, 24 VDC, IP66, лопасть складная двухсторонняя Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в алюм. корпусе, взрывозащ. ТР ТС 012/2011, -40 +80 С, Рmax=0.8 bar, 24 VDC, IP66, лопасть складная двухсторонняя Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в алюм. корпусе, взрывозащ. ТР ТС 012/2011, -40 +80 С, Рmax=0.8 bar, 24 VDC, IP66, лопасть складная двухсторонняя
    Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в алюм. корпусе, взрывозащ. ТР ТС 012/2011, -40 +80 С, Рmax=0.8 bar, 24 VDC, IP66, лопасть складная двухсторонняя
    Артикул: IL-LES-N-Ex (24 VDC)
    Степень защиты (IP): IP66
    Температура эксплуатации: -40…+80
    Тип: РОТАЦИОННЫЙ
    35 290 ₽

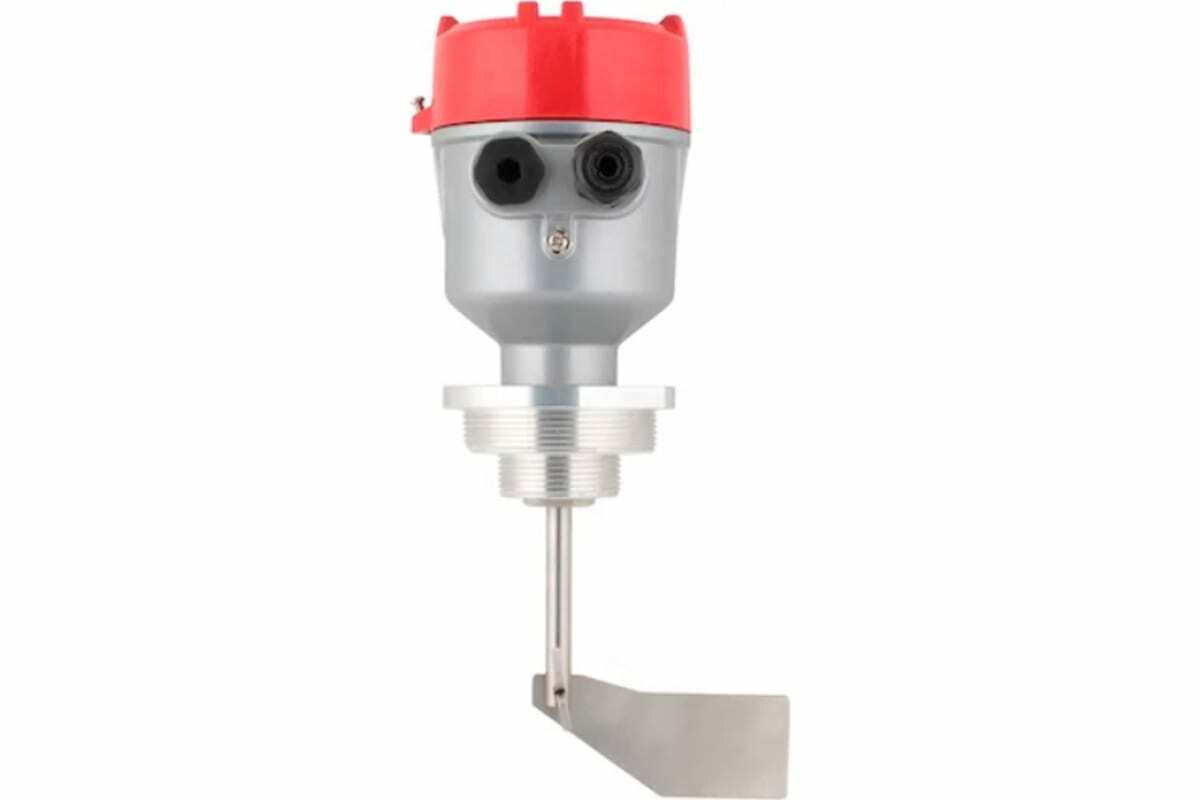

    Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в алюм. корпусе, взрывозащ. ТР ТС 012/2011, -40 +80 С, Рmax=0.8 bar, 24 VDC, IP66, лопасть 40х98 мм, нерж. сталь Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в алюм. корпусе, взрывозащ. ТР ТС 012/2011, -40 +80 С, Рmax=0.8 bar, 24 VDC, IP66, лопасть 40х98 мм, нерж. сталь Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в алюм. корпусе, взрывозащ. ТР ТС 012/2011, -40 +80 С, Рmax=0.8 bar, 24 VDC, IP66, лопасть 40х98 мм, нерж. сталь Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в алюм. корпусе, взрывозащ. ТР ТС 012/2011, -40 +80 С, Рmax=0.8 bar, 24 VDC, IP66, лопасть 40х98 мм, нерж. сталь
    Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в алюм. корпусе, взрывозащ. ТР ТС 012/2011, -40 +80 С, Рmax=0.8 bar, 24 VDC, IP66, лопасть 40х98 мм, нерж. сталь
    Артикул: IL-LEA-N-Ex-5 (24 VDC)
    Степень защиты (IP): IP66
    Температура эксплуатации: -40…+80
    Тип: РОТАЦИОННЫЙ
    35 050 ₽

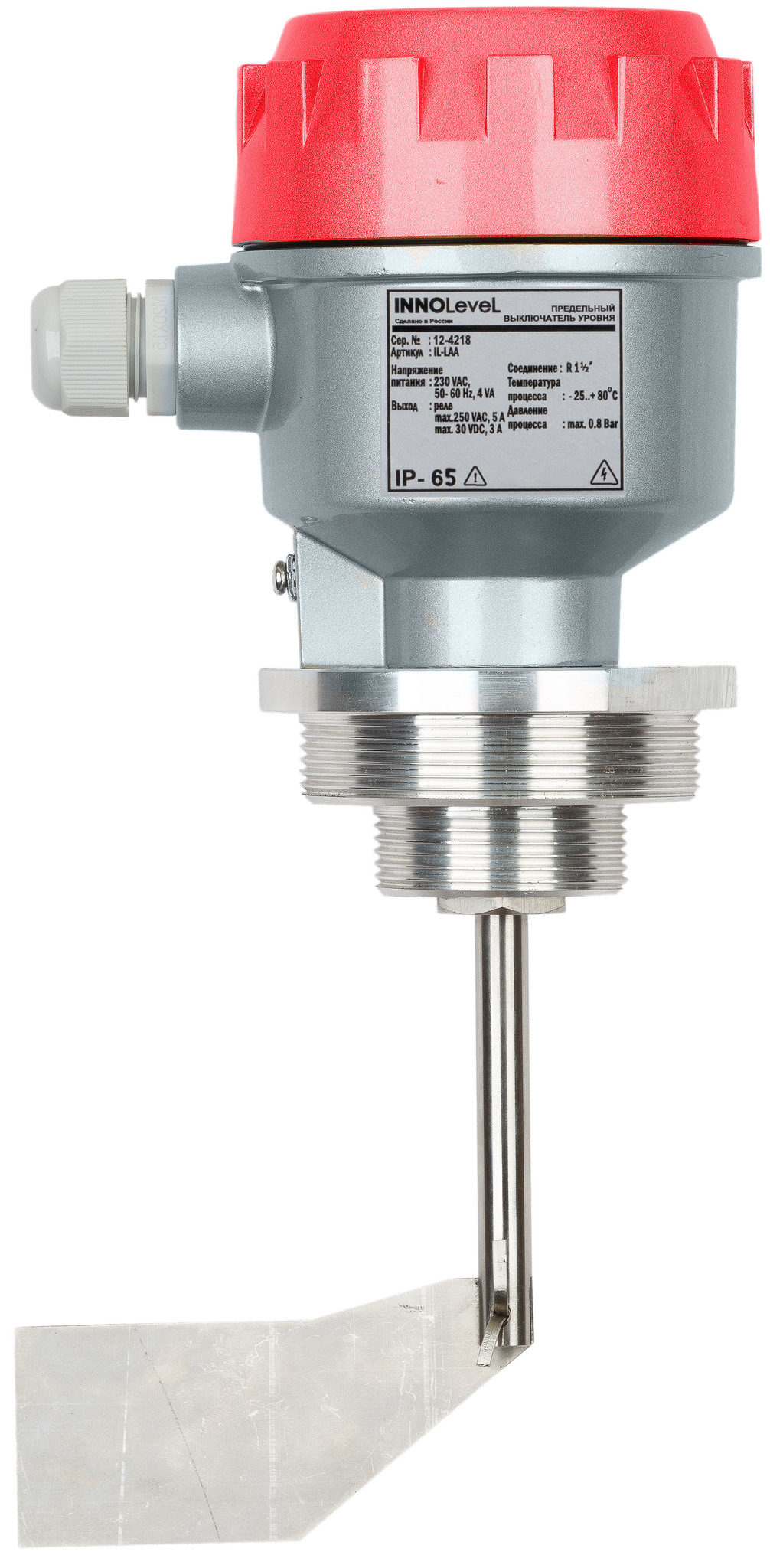

    Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в алюм. корпусе, взрывозащ. ТР ТС 012/2011, -40 +80 С, Рmax=0.8 bar, 24 VAC, IP66, лопасть складная двухсторонняя Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в алюм. корпусе, взрывозащ. ТР ТС 012/2011, -40 +80 С, Рmax=0.8 bar, 24 VAC, IP66, лопасть складная двухсторонняя Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в алюм. корпусе, взрывозащ. ТР ТС 012/2011, -40 +80 С, Рmax=0.8 bar, 24 VAC, IP66, лопасть складная двухсторонняя
    Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в алюм. корпусе, взрывозащ. ТР ТС 012/2011, -40 +80 С, Рmax=0.8 bar, 24 VAC, IP66, лопасть складная двухсторонняя
    Артикул: IL-LDS-N-Ex (24 VAC)
    Степень защиты (IP): IP66
    Температура эксплуатации: -40…+80
    Тип: РОТАЦИОННЫЙ
    33 250 ₽

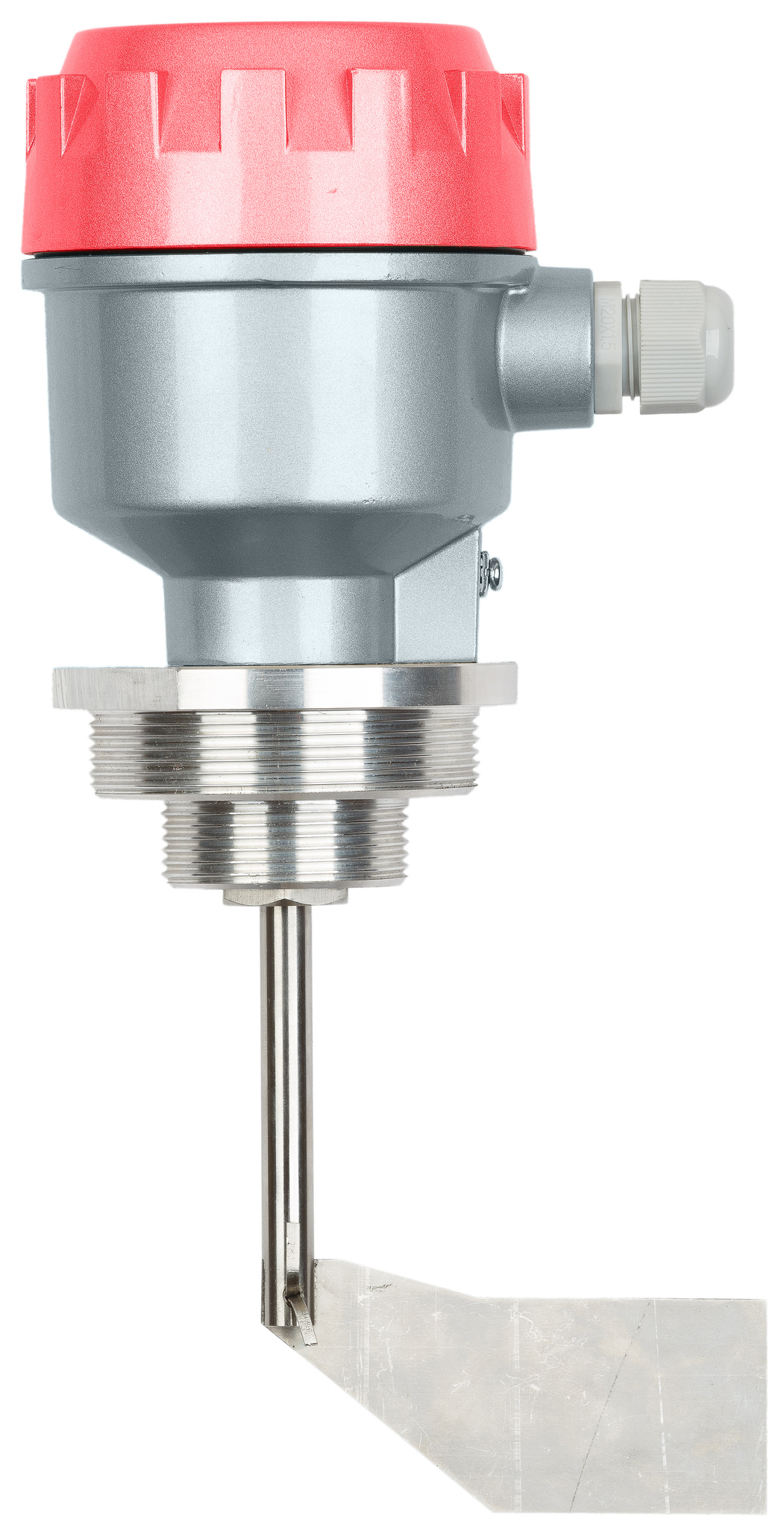

    Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в алюм. корпусе, взрывозащ. ТР ТС 012/2011, -40 +80 С, Рmax=0.8 bar, 115 VAC, IP66, лопасть 40х98 мм, нерж. сталь Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в алюм. корпусе, взрывозащ. ТР ТС 012/2011, -40 +80 С, Рmax=0.8 bar, 115 VAC, IP66, лопасть 40х98 мм, нерж. сталь Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в алюм. корпусе, взрывозащ. ТР ТС 012/2011, -40 +80 С, Рmax=0.8 bar, 115 VAC, IP66, лопасть 40х98 мм, нерж. сталь Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в алюм. корпусе, взрывозащ. ТР ТС 012/2011, -40 +80 С, Рmax=0.8 bar, 115 VAC, IP66, лопасть 40х98 мм, нерж. сталь
    Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в алюм. корпусе, взрывозащ. ТР ТС 012/2011, -40 +80 С, Рmax=0.8 bar, 115 VAC, IP66, лопасть 40х98 мм, нерж. сталь
    Артикул: IL-LBA-N-Ex (115 VAC)
    Степень защиты (IP): IP65
    Температура эксплуатации: -40…+80
    Тип: РОТАЦИОННЫЙ
    30 350 ₽

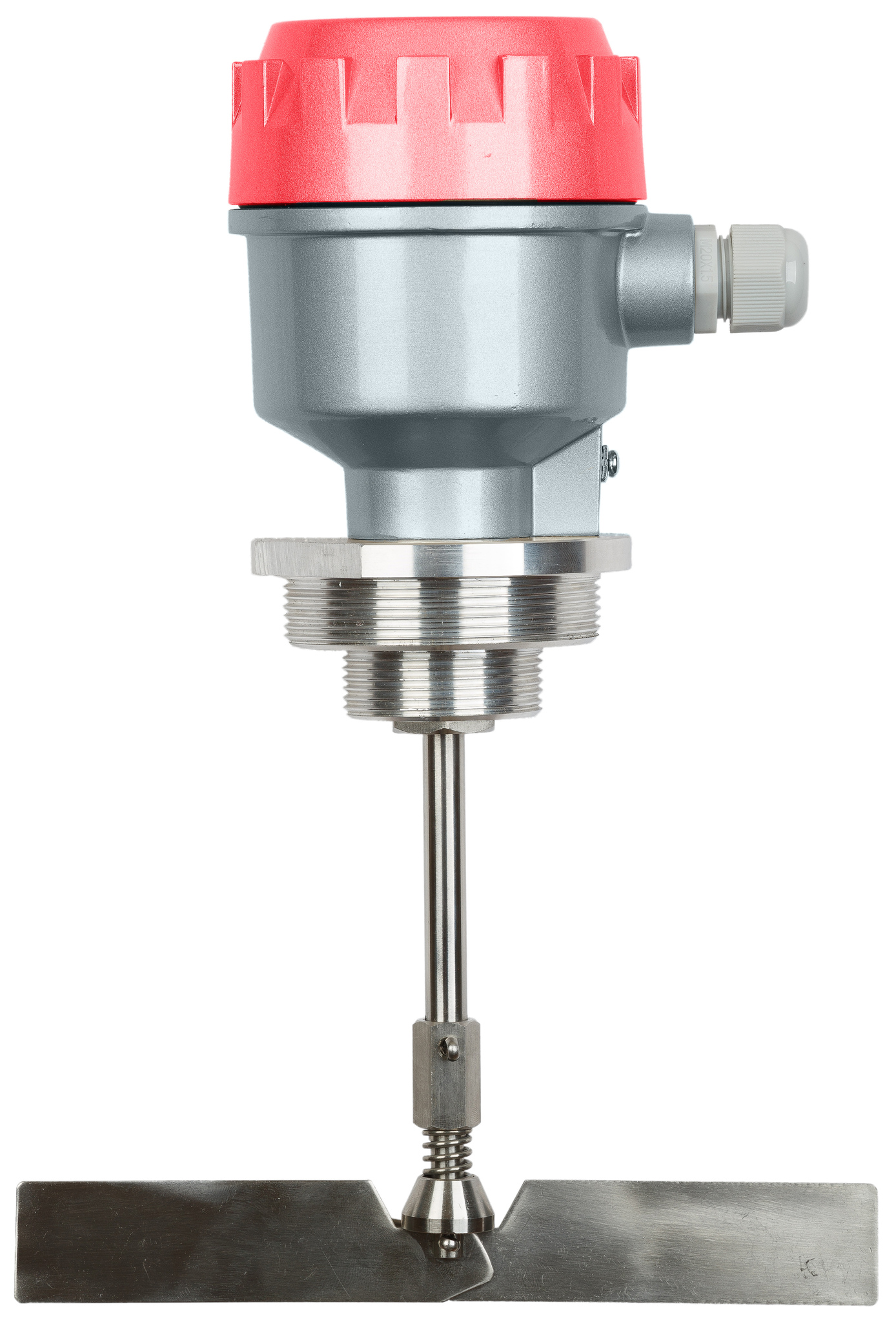

    Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в алюм. корпусе, взрывозащ. ТР ТС 012/2011, -40 +80 С, Рmax=0.8 bar, 220 VAC, IP66, лопасть склад. Двусторонняя Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в алюм. корпусе, взрывозащ. ТР ТС 012/2011, -40 +80 С, Рmax=0.8 bar, 220 VAC, IP66, лопасть склад. Двусторонняя Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в алюм. корпусе, взрывозащ. ТР ТС 012/2011, -40 +80 С, Рmax=0.8 bar, 220 VAC, IP66, лопасть склад. Двусторонняя
    Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в алюм. корпусе, взрывозащ. ТР ТС 012/2011, -40 +80 С, Рmax=0.8 bar, 220 VAC, IP66, лопасть склад. Двусторонняя
    Артикул: IL-LAS-N-Ex-5 (220 VAC)
    Степень защиты (IP): IP65
    Температура эксплуатации: -40…+80
    Тип: РОТАЦИОННЫЙ
    31 930 ₽

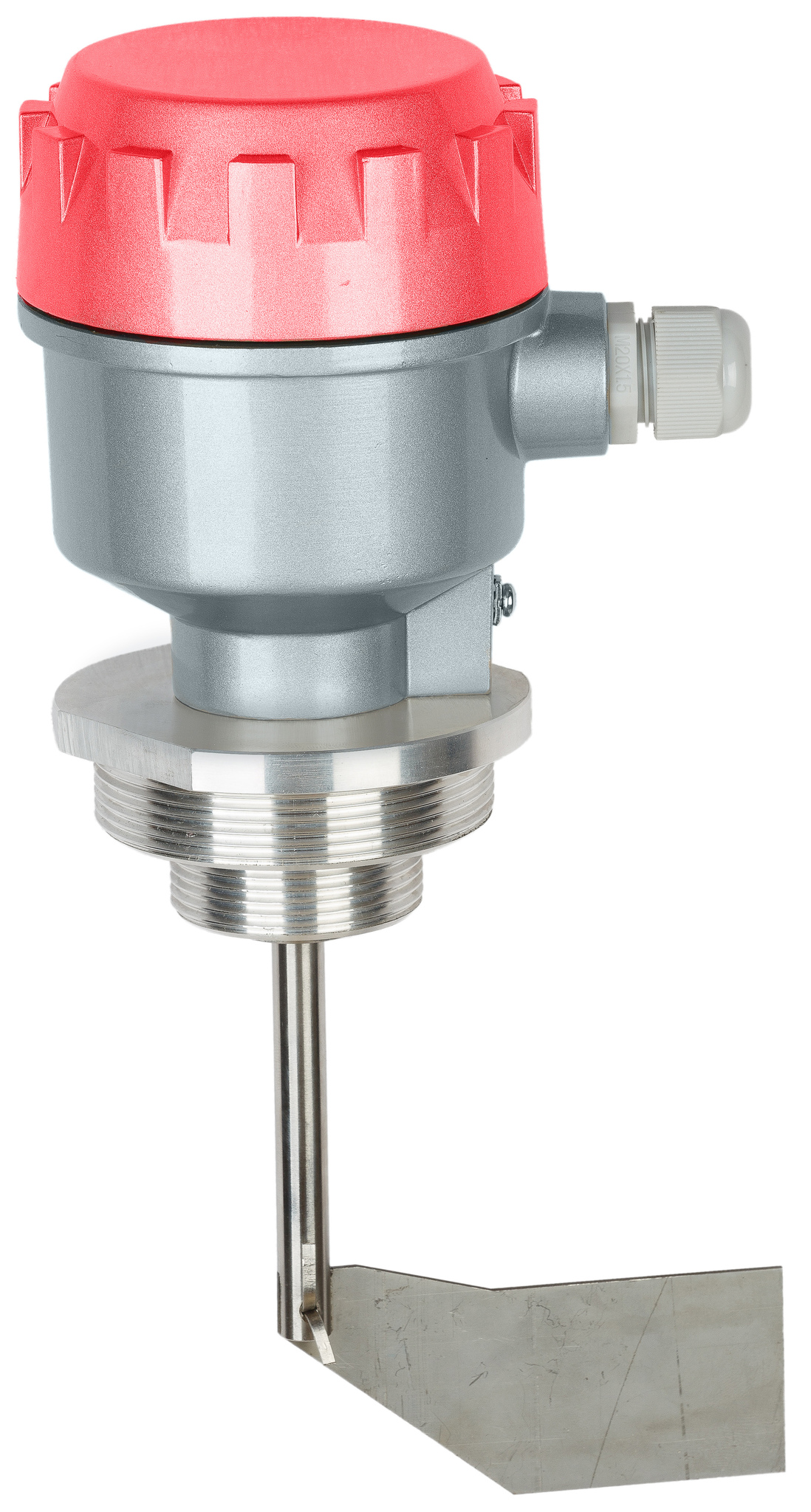

    Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в алюм. корпусе, взрывозащ. ТР ТС 012/2011, -40 +80 С, Рmax=0.8 bar, 220 VAC, IP66, лопасть 40х98 мм, нерж. сталь Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в алюм. корпусе, взрывозащ. ТР ТС 012/2011, -40 +80 С, Рmax=0.8 bar, 220 VAC, IP66, лопасть 40х98 мм, нерж. сталь Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в алюм. корпусе, взрывозащ. ТР ТС 012/2011, -40 +80 С, Рmax=0.8 bar, 220 VAC, IP66, лопасть 40х98 мм, нерж. сталь Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в алюм. корпусе, взрывозащ. ТР ТС 012/2011, -40 +80 С, Рmax=0.8 bar, 220 VAC, IP66, лопасть 40х98 мм, нерж. сталь
    Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в алюм. корпусе, взрывозащ. ТР ТС 012/2011, -40 +80 С, Рmax=0.8 bar, 220 VAC, IP66, лопасть 40х98 мм, нерж. сталь
    Артикул: IL-LAA-N-Ex-5 (220 VAC)
    Степень защиты (IP): IP66
    Температура эксплуатации: -40…+80
    Тип: РОТАЦИОННЫЙ
    29 000 ₽

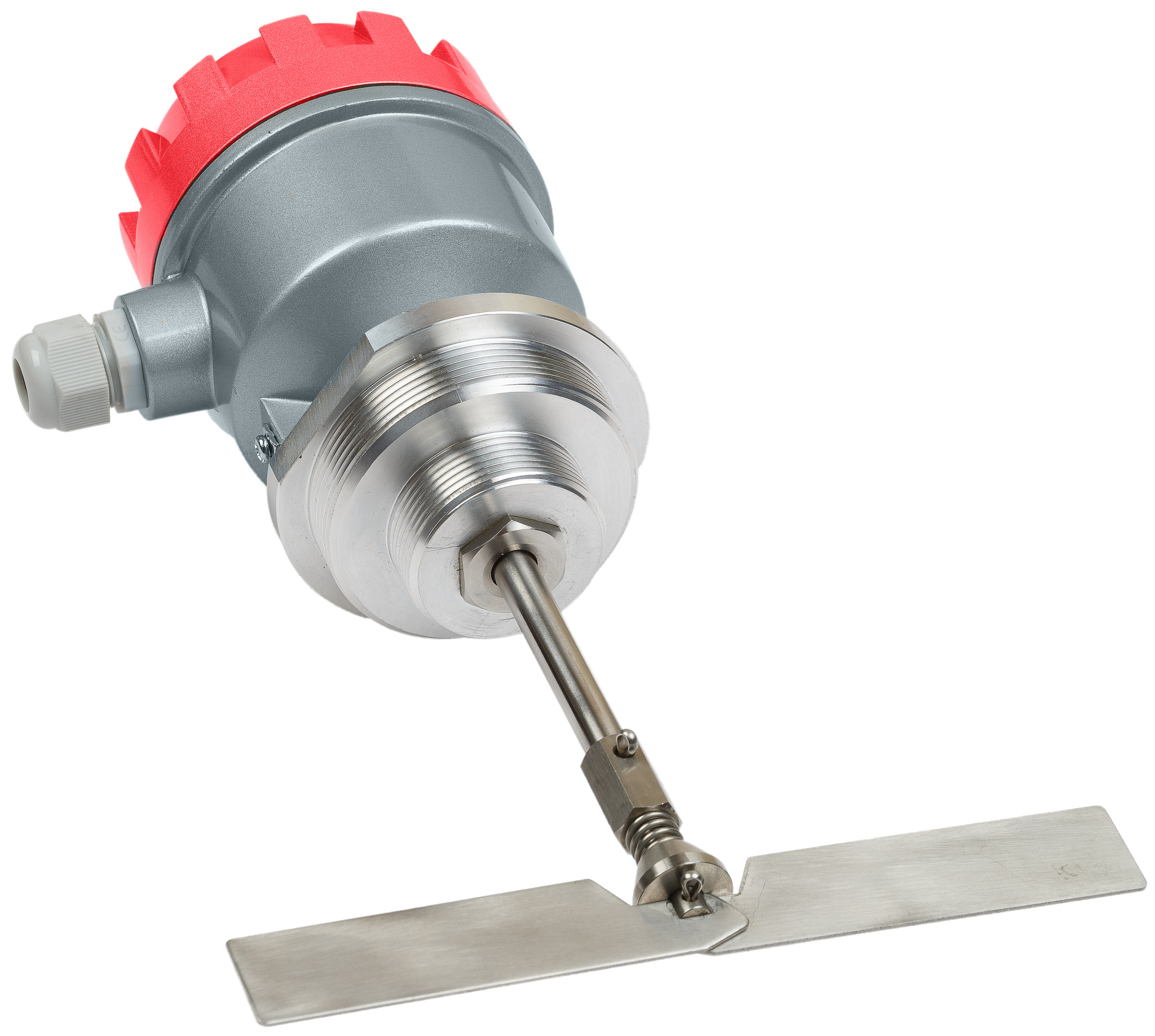

    Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в алюм. корпусе, взрывозащ. ТР ТС 012/2011, -40 +80 С, Рmax=0.8 bar, 24 VAC, IP66, лопасть 40х98 мм, нерж. сталь
    Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в алюм. корпусе, взрывозащ. ТР ТС 012/2011, -40 +80 С, Рmax=0.8 bar, 24 VAC, IP66, лопасть 40х98 мм, нерж. сталь
    Артикул: IL-LDA-N-Ex (24 VAC)
    Степень защиты (IP): IP66
    Температура эксплуатации: -40…+80
    Тип: РОТАЦИОННЫЙ
    30 350 ₽
    Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в алюм. корпусе, взрывозащ. ТР ТС 012/2011, -40 +80 С, Рmax=0.8 bar, 220 VAC, IP66, лопасть склад. двусторонняя
    Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в алюм. корпусе, взрывозащ. ТР ТС 012/2011, -40 +80 С, Рmax=0.8 bar, 220 VAC, IP66, лопасть склад. двусторонняя
    Артикул: IL-LAS-N-Ex (220 VAC)
    Степень защиты (IP): IP65
    Температура эксплуатации: -40…+80
    Тип: РОТАЦИОННЫЙ
    29 220 ₽
    Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в алюм. корпусе, взрывозащ. ТР ТС 012/2011, -40 +80 С, Рmax=0.8 bar, 24 VDC, IP66, лопасть 40х98 мм, нерж. сталь
    Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в алюм. корпусе, взрывозащ. ТР ТС 012/2011, -40 +80 С, Рmax=0.8 bar, 24 VDC, IP66, лопасть 40х98 мм, нерж. сталь
    Артикул: IL-LEA-N-Ex (24 VDC)
    Степень защиты (IP): IP66
    Температура эксплуатации: -40…+80
    Тип: РОТАЦИОННЫЙ
    33 030 ₽
    Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в алюм. корпусе, взрывозащ. ТР ТС 012/2011, -40 +80 С, Рmax=0.8 bar, 220 VAC, IP66, лопасть 40х98 мм, нерж. сталь
    Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в алюм. корпусе, взрывозащ. ТР ТС 012/2011, -40 +80 С, Рmax=0.8 bar, 220 VAC, IP66, лопасть 40х98 мм, нерж. сталь
    Артикул: IL-LAA-N-Ex (220 VAC)
    Степень защиты (IP): IP66
    Температура эксплуатации: -40…+80
    Тип: РОТАЦИОННЫЙ
    26 820 ₽
