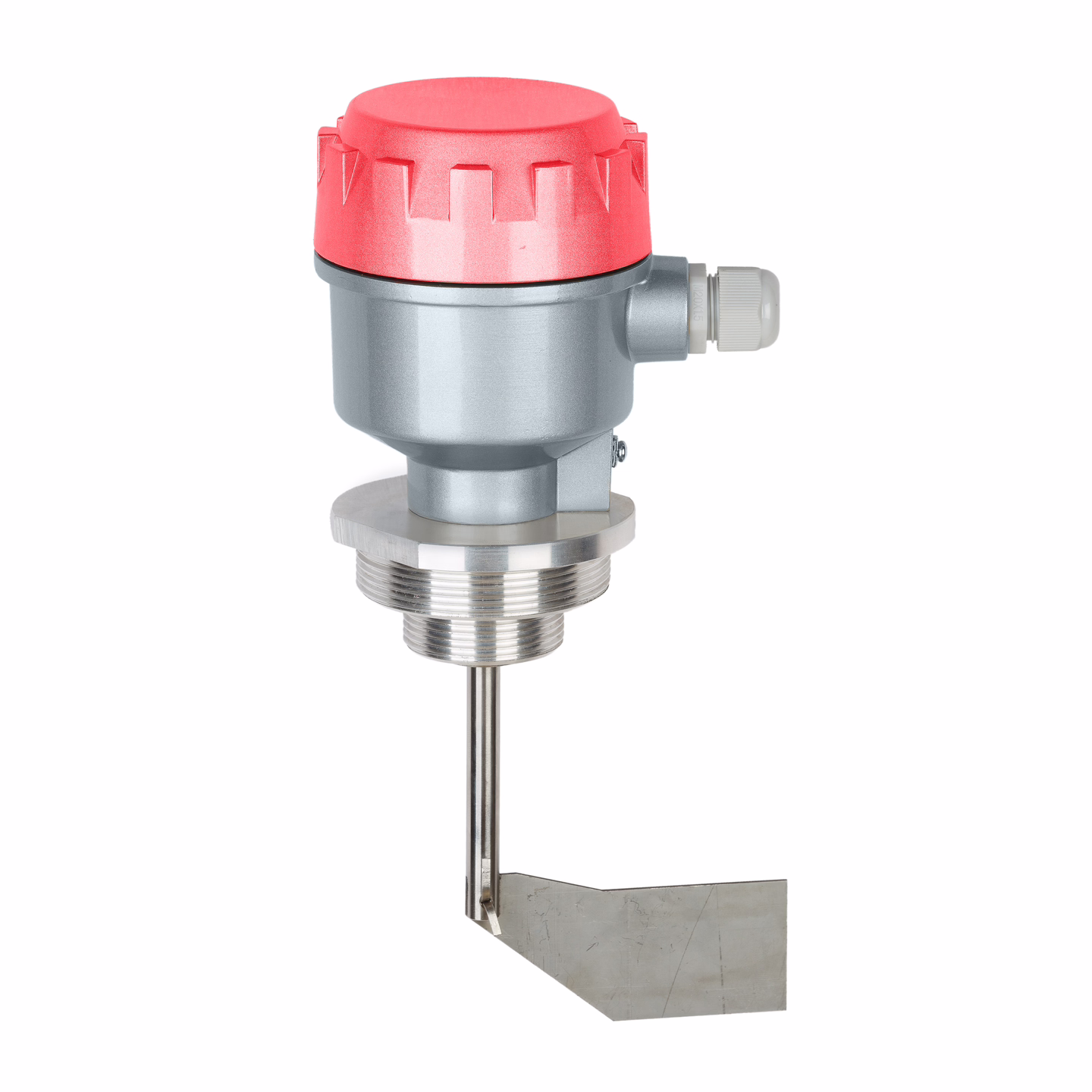

    INNOLEVEL серии N – представляет собой флажковый сигнализатор уровня в общепромышленном исполнении. Служит для мониторинга уровня сыпучих не взрывоопасных материалов с температурой процесса до +80°C. Может применяться в качестве датчика заполнения, опустошения или промежуточного уровня.

    Буклет датчики уровня жидких и сыпучих сред INNOLEVEL

    • Опорный подшипник качения вала обеспечивает высокую стойкость к механическим нагрузкам

    • Элемент крепления выполнен раздельно с корпусом прибора

    • Два типа прямой резьбы G 1 1/2" и G 2 1/2"

    Измерительная лопасть приводится в действие синхронным двигателем. При контакте лопасти с материалом происходит остановка двигателя. Возникающий реактивный момент используется, чтобы привести в действие микровыключатель, который выдает сигнал (регистрация уровня материала). При снижении уровня материала, пружина возвращает двигатель в исходное положение, лопасть освобождается, и двигатель снова включается.
    INNOLEVEL серии N применяется для контроля уровня материала с насыпной плотностью >100 г/л и размером частиц <= 50 мм.

    • ПВХ-гранулят
    • Мел
    • Гипс
    • Щебень
    • Керамзит
    • Аспирационные отходы

    Характеристики

    Значение

    Корпус

    Алюминий

    Степень защиты

    IP65

    Температура процесса, °C

    -40… +80

    Максимальное давление, Бар

    +0,8

    Насыпная плотность, г/л

    > 100

    4 регулировочных положения

    Размер частиц, мм

    ≤ 50

    Скорость вращения лопасти, оборотов/мин

    1 или 5 (в зависимости от исполнения)

    Напряжение питания

    220 VAC / 115 VAC / 24 VAC / 24 VDC (в зависимости от исполнения)

    Выходной сигнал

    1 релейный выход

    Процессное соединение

    Резьба G 1 1/2" с переходом на G 2 1/2", алюминий

    Подшипник

    Высококачественный подшипник качения

    Перечисленные ниже опции не входят в комплект поставки ротационного датчика уровня INNOLEVEL серии N, не являются обязательными к его комплектованию, однако позволяют решать определенные задачи, связанные с монтажом.

    • Гайка для монтажа
      Шестигранная гайка 1 /2" для монтажа ротационного датчика уровня INNOLEVELсерии N. Варианты исполнений: сталь, сталь оцинкованная, нержавеющая сталь.

    • Жесткое удлинение вала
      Варианты исполнения жесткого удлинения: +50 мм, +215 мм.

    • Маятниковое удлинение
      Варианты исполнения маятникового удлинения: 500 мм, 1000 мм.

    • Тросовое удлинение
      Варианты исполнения тросового удлинения: 1000 мм, 1500 мм, 2000 мм, 3000 мм, 4000 мм.

      Более подробная информация изложена в инструкции по эксплуатации.

    Для получения файлов, необходимо заполнить форму

    Ваша заявка успешно отправлена.

    Загрузка 3D-моделей (файлов) запустится автоматически в ближайшее время.

    Все товары категории

    Хит

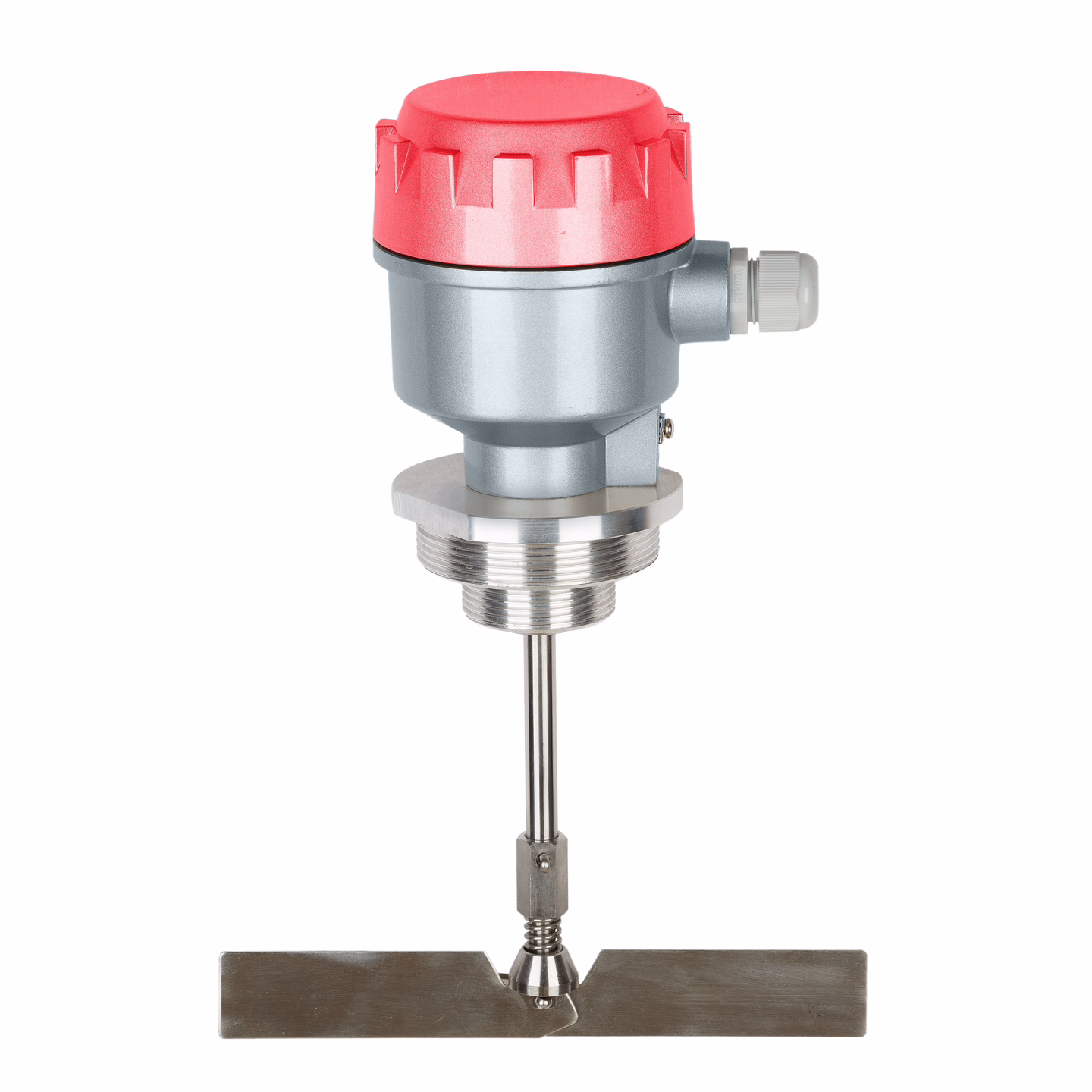

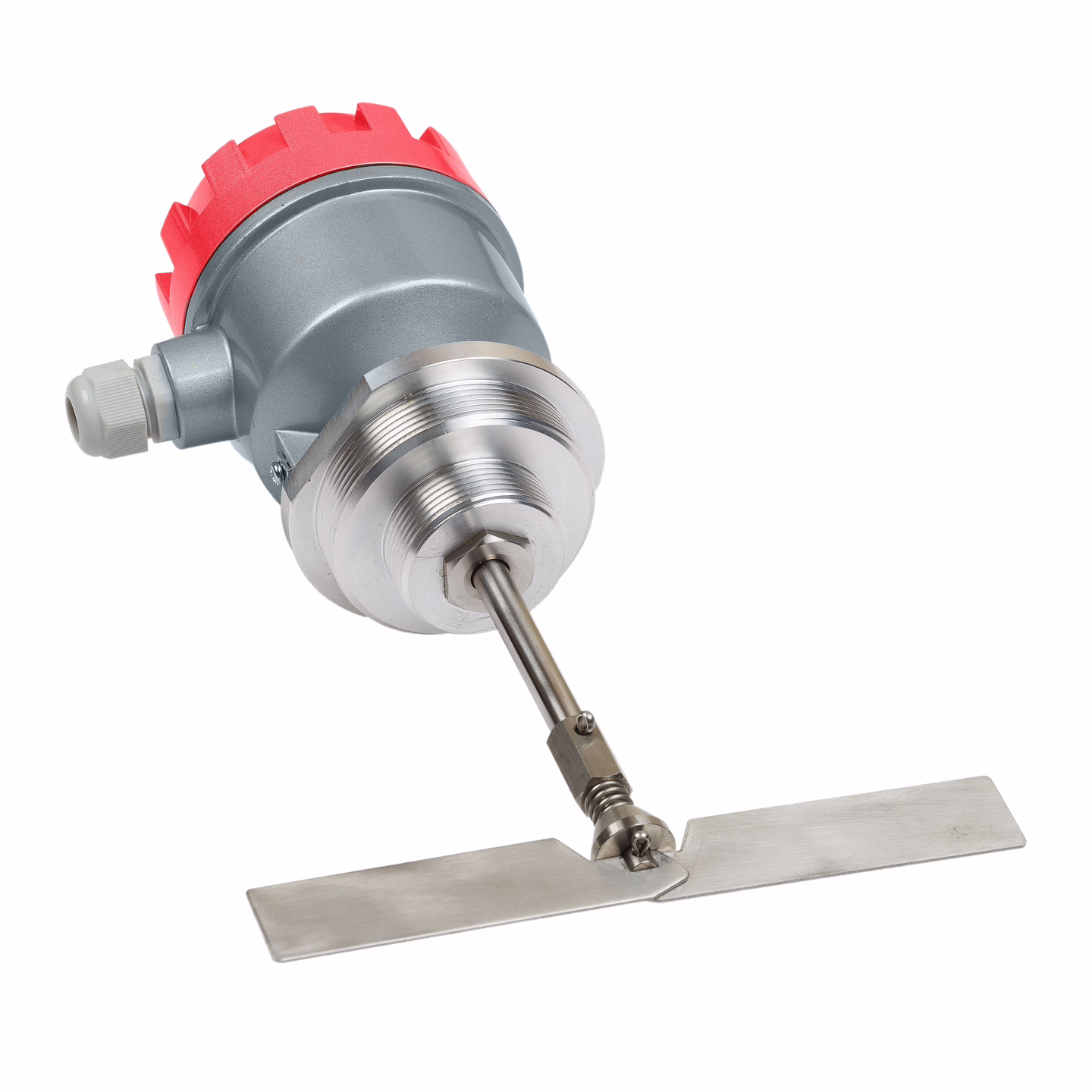

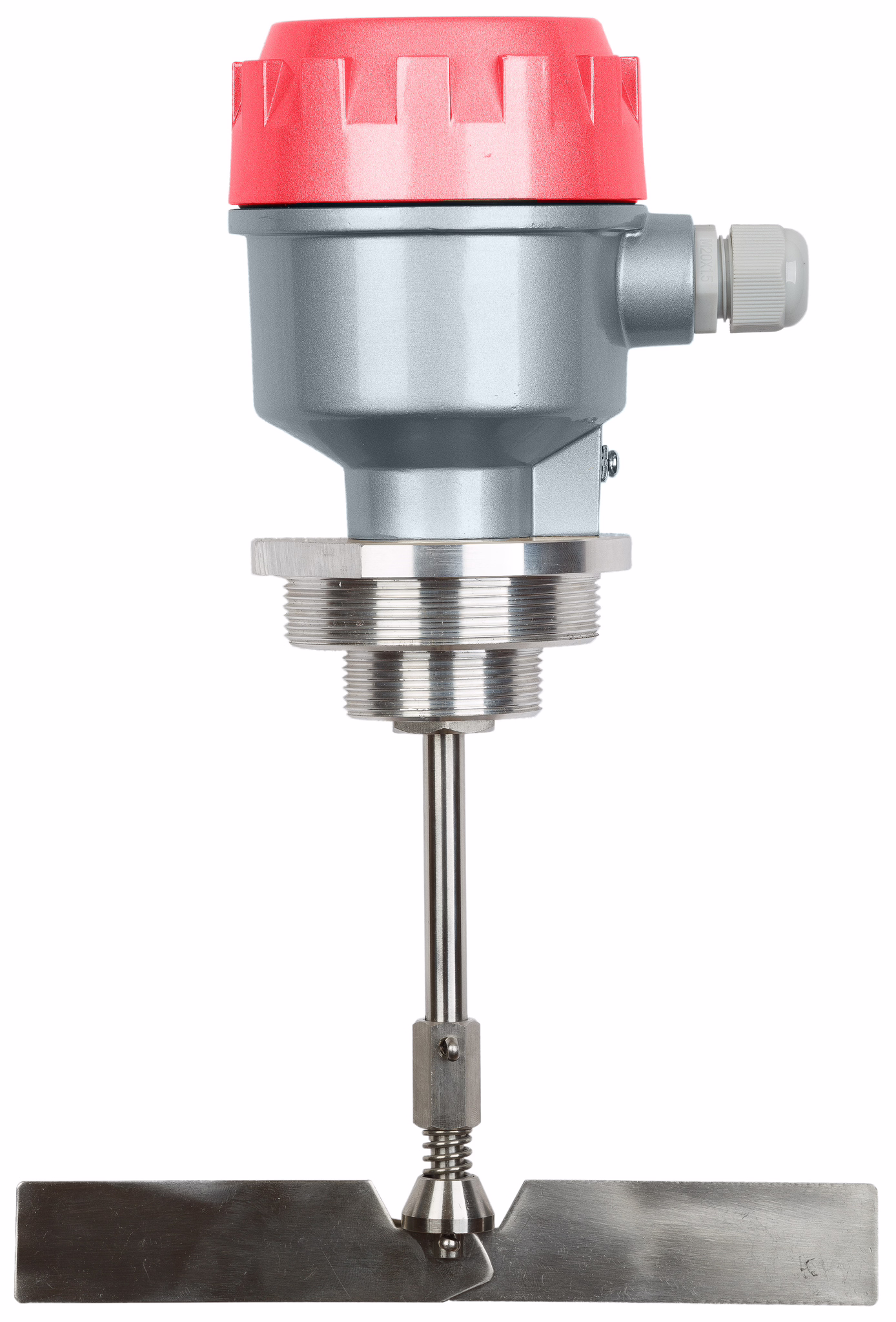

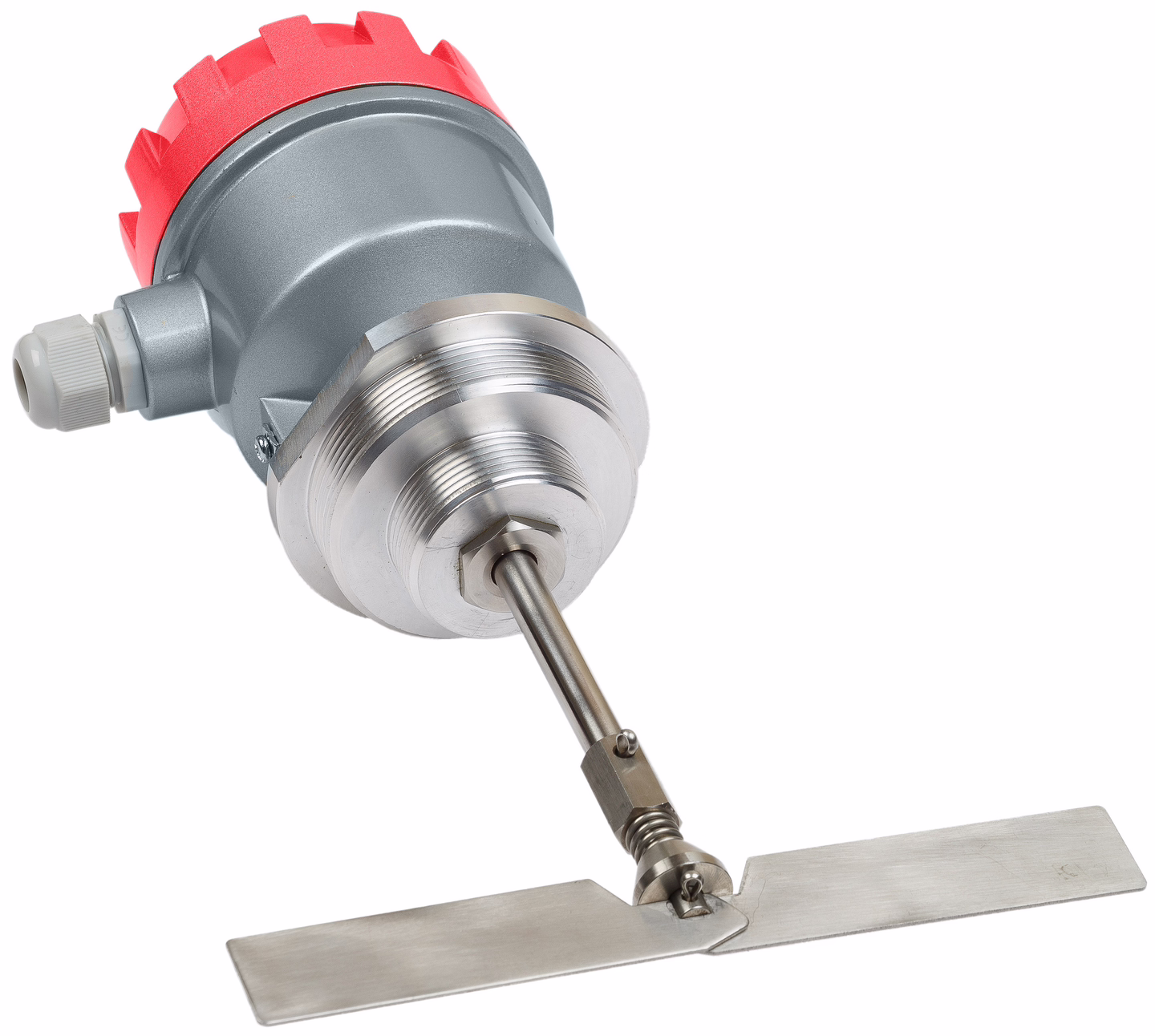

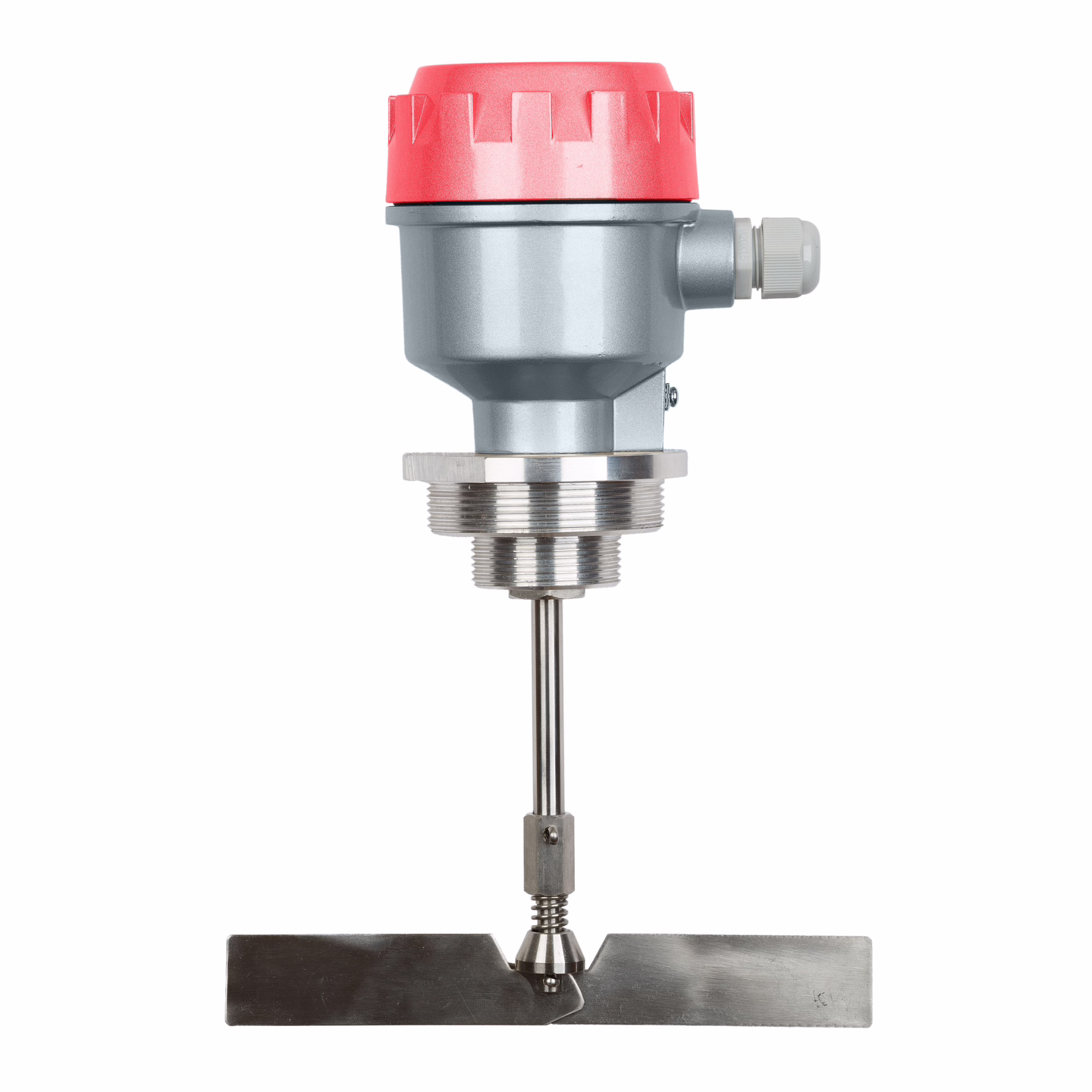

    Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в алюм. корпусе, -40 +80 С, Рmax=0.8 bar, 24 VDC, IP65, лопасть складная двусторонняя 28х200 мм, нерж. сталь Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в алюм. корпусе, -40 +80 С, Рmax=0.8 bar, 24 VDC, IP65, лопасть складная двусторонняя 28х200 мм, нерж. сталь Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в алюм. корпусе, -40 +80 С, Рmax=0.8 bar, 24 VDC, IP65, лопасть складная двусторонняя 28х200 мм, нерж. сталь
    Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в алюм. корпусе, -40 +80 С, Рmax=0.8 bar, 24 VDC, IP65, лопасть складная двусторонняя 28х200 мм, нерж. сталь
    Артикул: IL-LES-N-5 (24 VDC)
    Температура эксплуатации: -40…+80
    Тип: РОТАЦИОННЫЙ
    24 730 ₽
    Хит

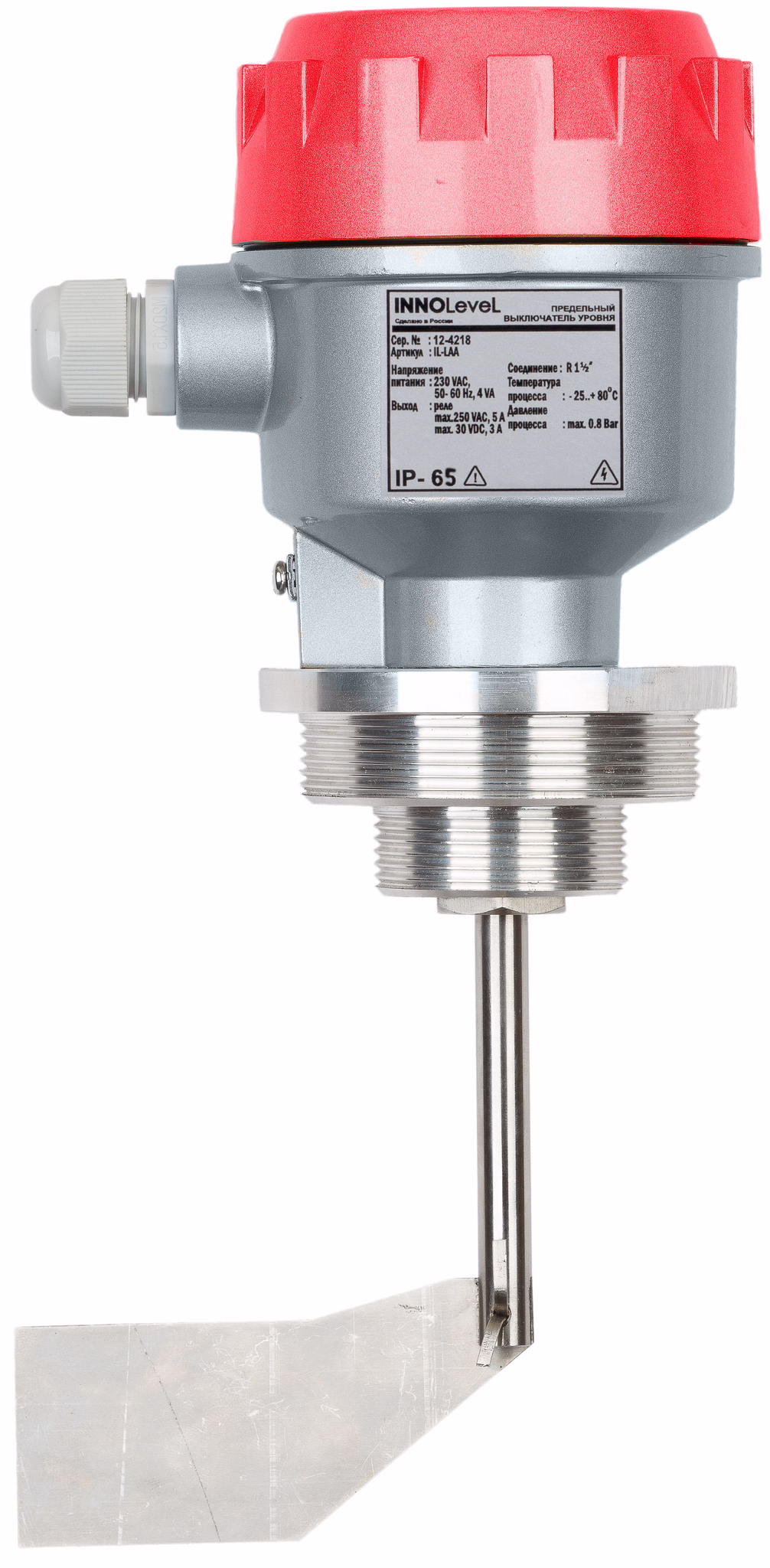

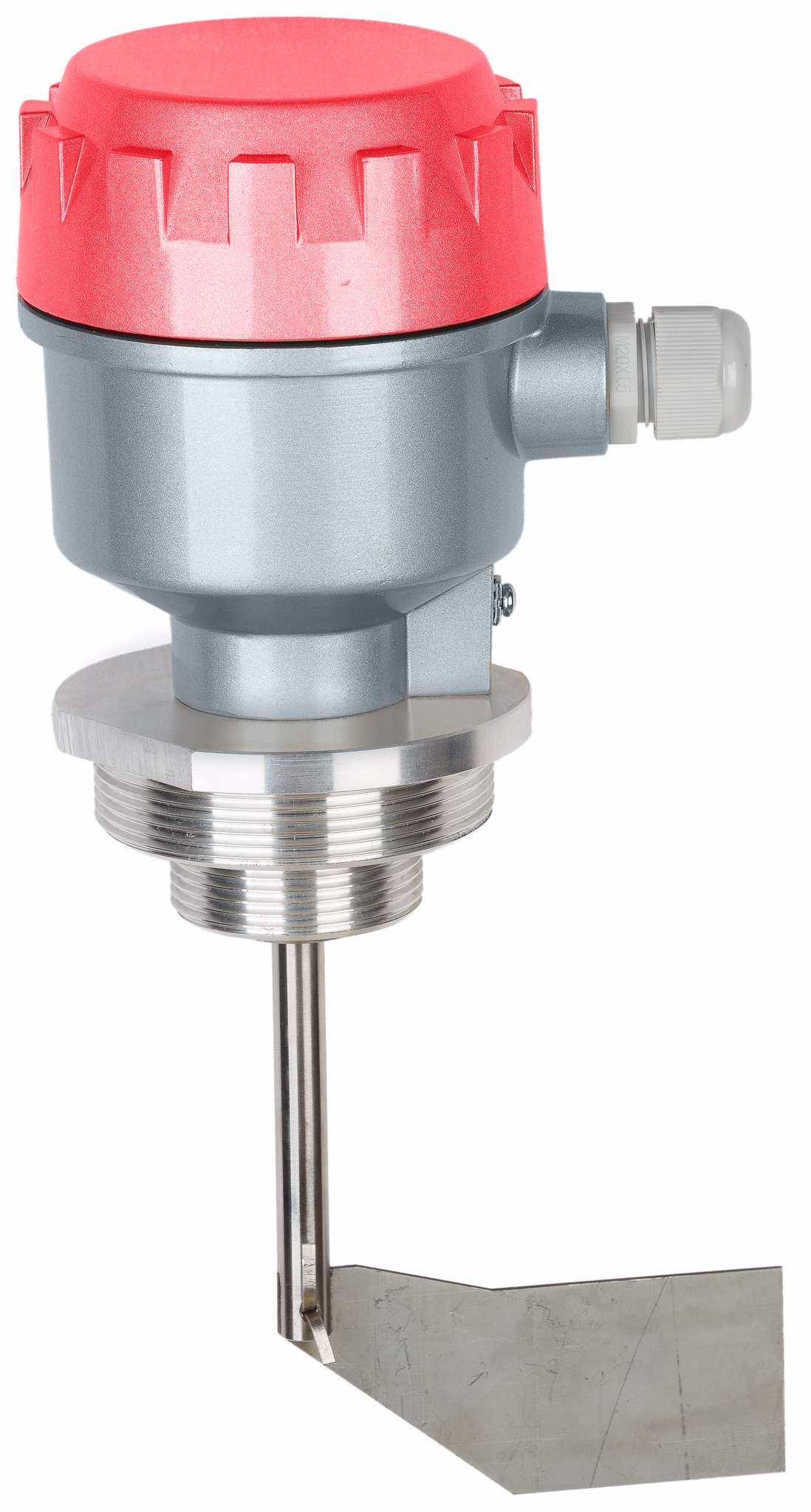

    Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в алюм. корпусе, -40 +80 С, Рmax=0.8 bar, 24 VDC, IP65, лопасть 40х98 мм, нерж. сталь Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в алюм. корпусе, -40 +80 С, Рmax=0.8 bar, 24 VDC, IP65, лопасть 40х98 мм, нерж. сталь Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в алюм. корпусе, -40 +80 С, Рmax=0.8 bar, 24 VDC, IP65, лопасть 40х98 мм, нерж. сталь Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в алюм. корпусе, -40 +80 С, Рmax=0.8 bar, 24 VDC, IP65, лопасть 40х98 мм, нерж. сталь
