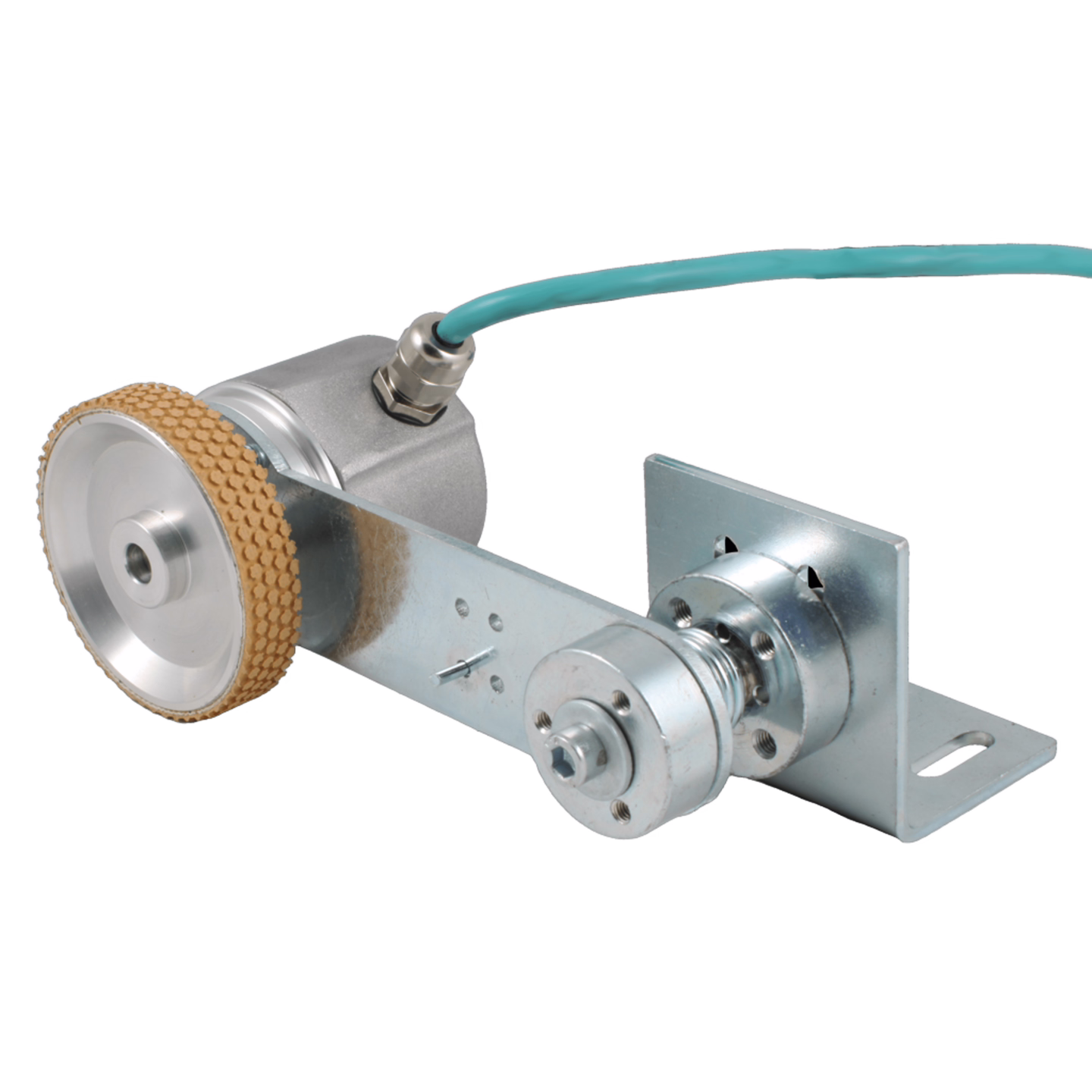

    Инкрементальные энкодеры с одним мерным колесом INNOCONT серии EIM 50

    Описание

    • Описание
    • Принцип работы
    • Отличительные особенности
    • Технические характеристики

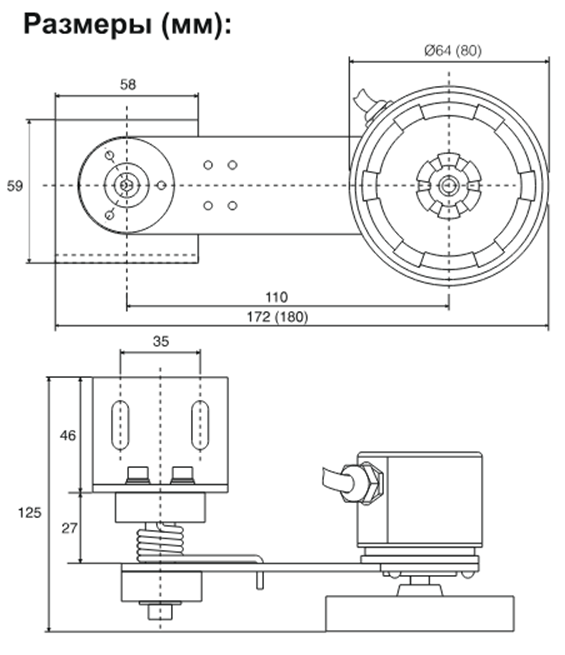

    • Размеры
    • Диаграмма выходного сигнала

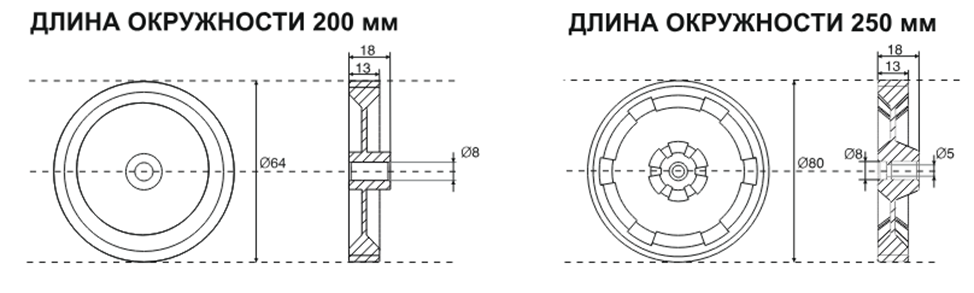

    • Длины окружностей
    • Документация

    INNOCONT EIM 50 – представляет собой инкрементальный энкодер с одним мерным колесом с 2 вариантами окружности мерного колеса: 200 или 250 и 2 вариантами материала поверхности мерного колеса: резина или нитрильный каучук.

    EIM 50 универсальное, но адаптивное решение для точного измерения длины или скорости движущегося объекта с помощью мерного колеса, что широко применяется в упаковочной, металлообрабатывающей, текстильной, целлюлозно-бумажной и других промышленностях.

    EIM 50 - это устройство, преобразующее вращение измерительного колеса в электрический выходной сигнал, в котором мерное колесо, соприкасаясь с движущейся поверхностью, вращается и передает это движение на вал оптического энкодера, где светодиод и фотосенсор через диск с прорезями формируют два сдвинутых по фазе импульсных сигнала (A и B), позволяя определять пройденное расстояние и скорость по количеству импульсов.

    • Применяется для измерения длинны и скорости подвижных объектов и материалов, таких как ленты, полотна.

    • Длинна окружности мерного колеса 200 и 250 мм.

    • Надежный подпружиненный кронштейн.

    • Два варианта контактной поверхности мерного колеса: гладкая и ребристая.

    Напряжение питания

    5…30В пост. тока

    Защита

    От короткого замыкания

    От обратной полярности

    Потребляемый ток

    ≤60 mA (24 VDC)

    Выходная частота

    Макс. 200 kHz

    Степень защиты

    IP 65

    Скорость

    макс. 10.000 об.

    Момент при старте

    ≤0.020 Н*м

    Материалы корпуса

    Алюминий

    Материал мерного колеса

    Алюминий

    Материал поверхности мерного колеса

    Резина или нитрильный каучук

    Рабочая температура

    -20...+85° С

    Температура хранения

    -30...+90° С

    Вес

    ~ 850 гр.

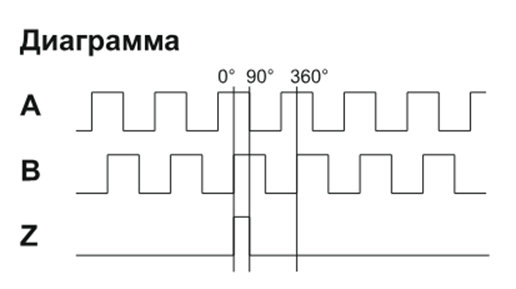

    Выходной сигнал

    фазы A, B (смещение фазы на 90°)

    и Z



    (HTL Push-Pull)

    Помехоустойчивость

    DIN EN 61000-6-2

    Излучаемые помехи

    DIN EN 61000-6-2



    Все товары категории

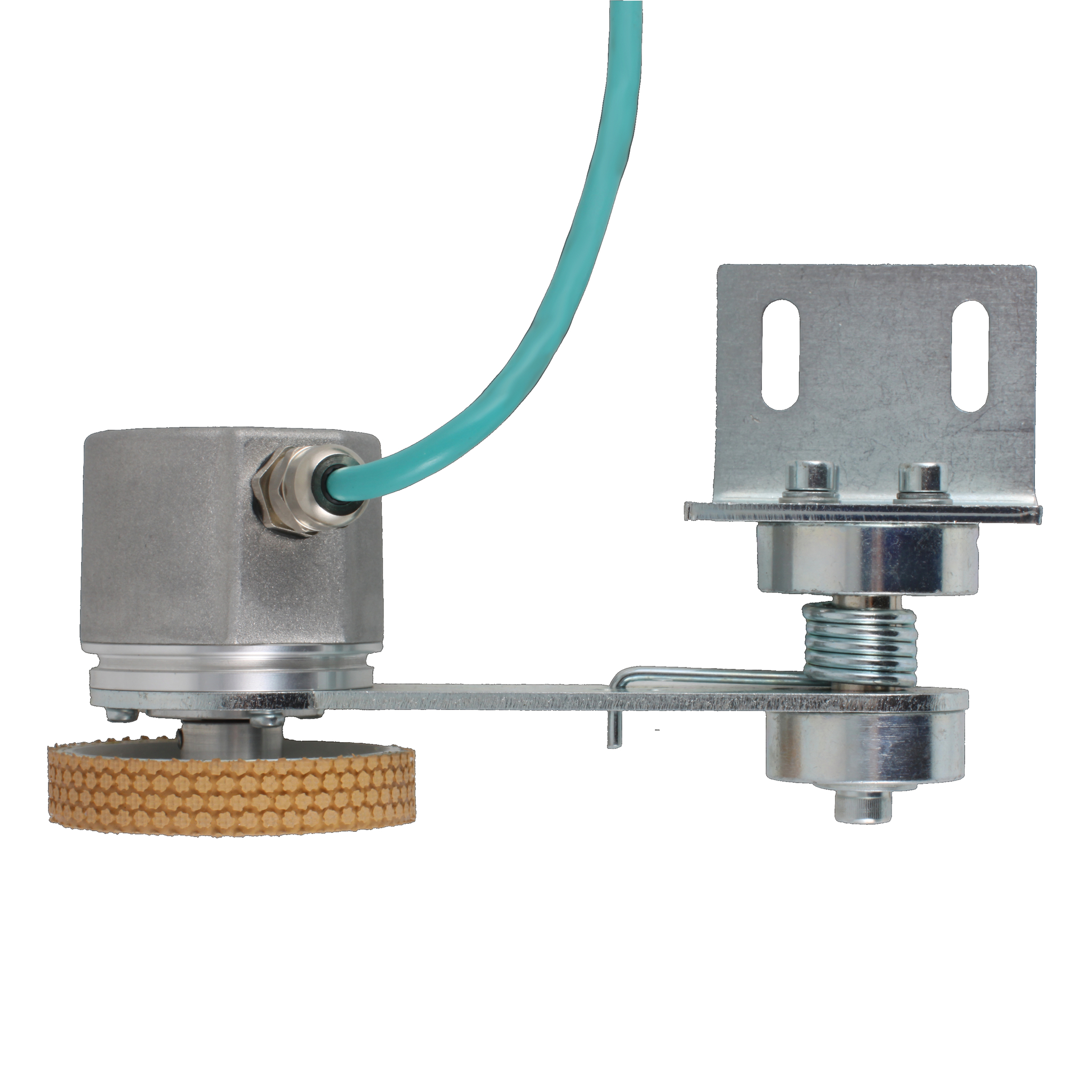

    Инкрементальный энкодер INNOCONT D=50мм с мерным колесом L=200мм, контактная поверхность - резина, профиль ребристый, 1имп/0,5мм, 5…30VDC, выход HTL, IP64, -20…+85°C, радиальный кабель 2м Инкрементальный энкодер INNOCONT D=50мм с мерным колесом L=200мм, контактная поверхность - резина, профиль ребристый, 1имп/0,5мм, 5…30VDC, выход HTL, IP64, -20…+85°C, радиальный кабель 2м Инкрементальный энкодер INNOCONT D=50мм с мерным колесом L=200мм, контактная поверхность - резина, профиль ребристый, 1имп/0,5мм, 5…30VDC, выход HTL, IP64, -20…+85°C, радиальный кабель 2м Инкрементальный энкодер INNOCONT D=50мм с мерным колесом L=200мм, контактная поверхность - резина, профиль ребристый, 1имп/0,5мм, 5…30VDC, выход HTL, IP64, -20…+85°C, радиальный кабель 2м Инкрементальный энкодер INNOCONT D=50мм с мерным колесом L=200мм, контактная поверхность - резина, профиль ребристый, 1имп/0,5мм, 5…30VDC, выход HTL, IP64, -20…+85°C, радиальный кабель 2м Инкрементальный энкодер INNOCONT D=50мм с мерным колесом L=200мм, контактная поверхность - резина, профиль ребристый, 1имп/0,5мм, 5…30VDC, выход HTL, IP64, -20…+85°C, радиальный кабель 2м Инкрементальный энкодер INNOCONT D=50мм с мерным колесом L=200мм, контактная поверхность - резина, профиль ребристый, 1имп/0,5мм, 5…30VDC, выход HTL, IP64, -20…+85°C, радиальный кабель 2м Инкрементальный энкодер INNOCONT D=50мм с мерным колесом L=200мм, контактная поверхность - резина, профиль ребристый, 1имп/0,5мм, 5…30VDC, выход HTL, IP64, -20…+85°C, радиальный кабель 2м Инкрементальный энкодер INNOCONT D=50мм с мерным колесом L=200мм, контактная поверхность - резина, профиль ребристый, 1имп/0,5мм, 5…30VDC, выход HTL, IP64, -20…+85°C, радиальный кабель 2м Инкрементальный энкодер INNOCONT D=50мм с мерным колесом L=200мм, контактная поверхность - резина, профиль ребристый, 1имп/0,5мм, 5…30VDC, выход HTL, IP64, -20…+85°C, радиальный кабель 2м

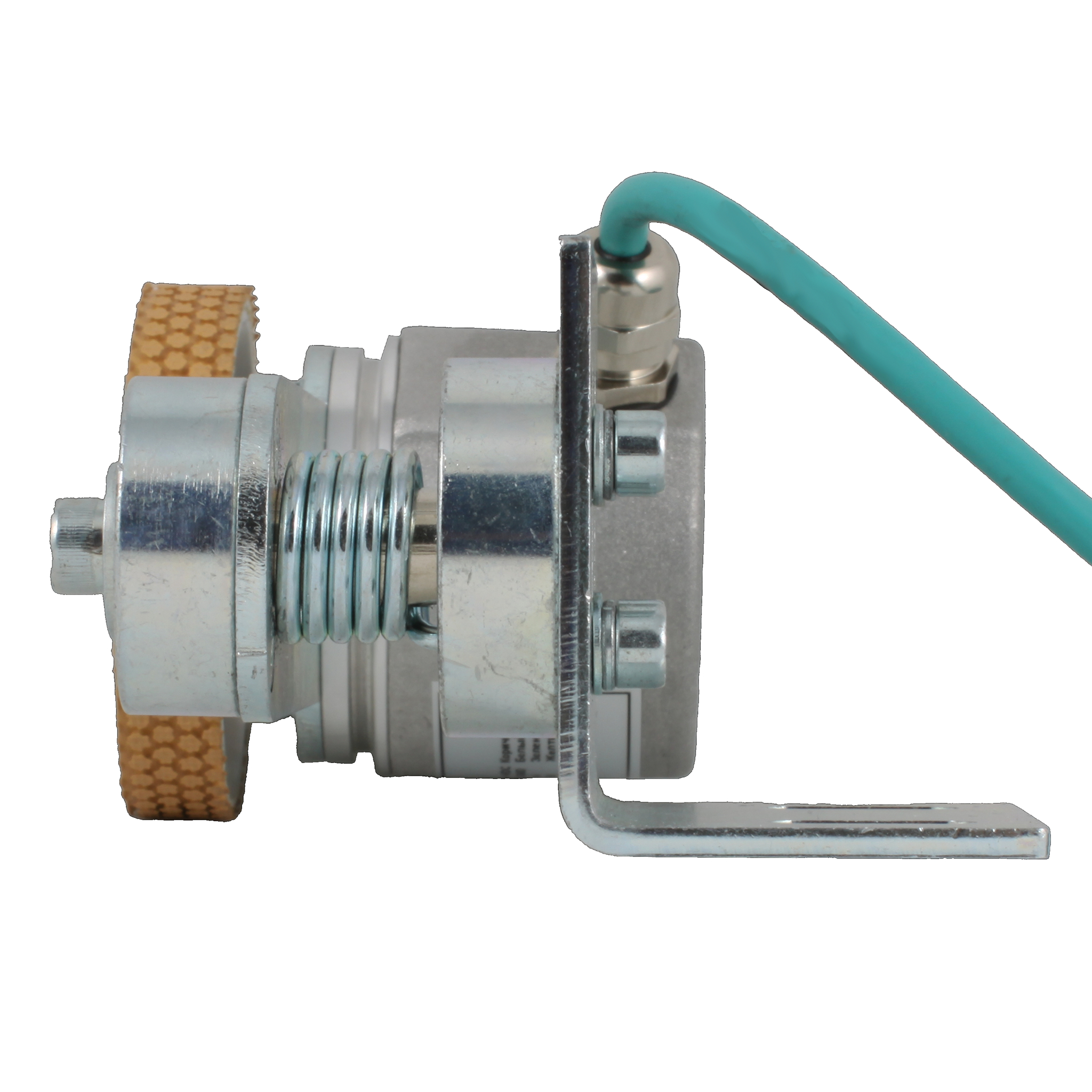

    Инкрементальный энкодер INNOCONT D=50мм с мерным колесом L=200мм, контактная поверхность - резина, профиль ребристый, 1имп/0,5мм, 5…30VDC, выход HTL, IP64, -20…+85°C, радиальный кабель 2м
    Артикул: EIM 5020OR5-R2
    Принцип работы: ОПТИЧЕСКИЙ
    Тип вала: МЕРНОЕ КОЛЕСО
    38 760 ₽

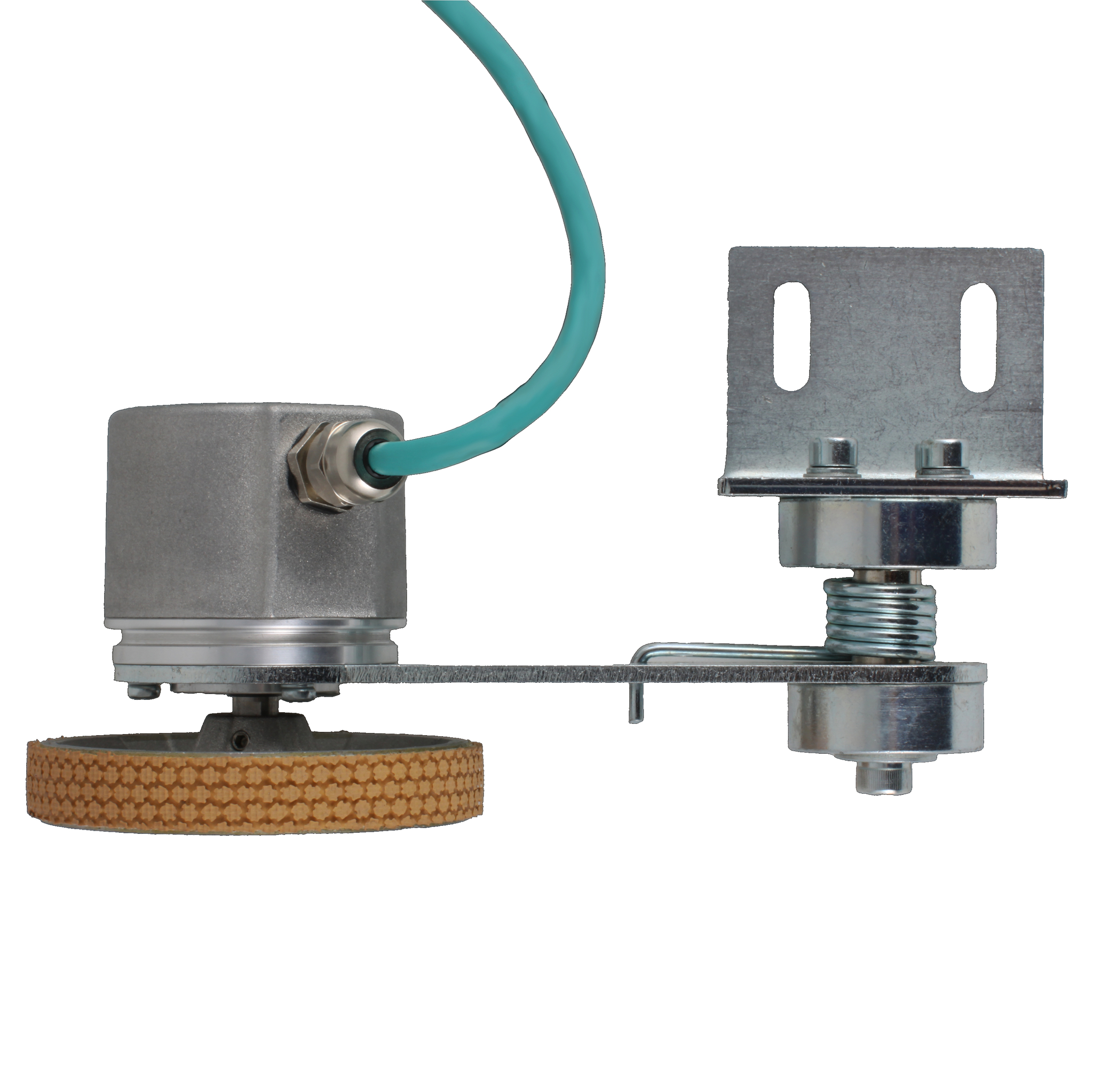

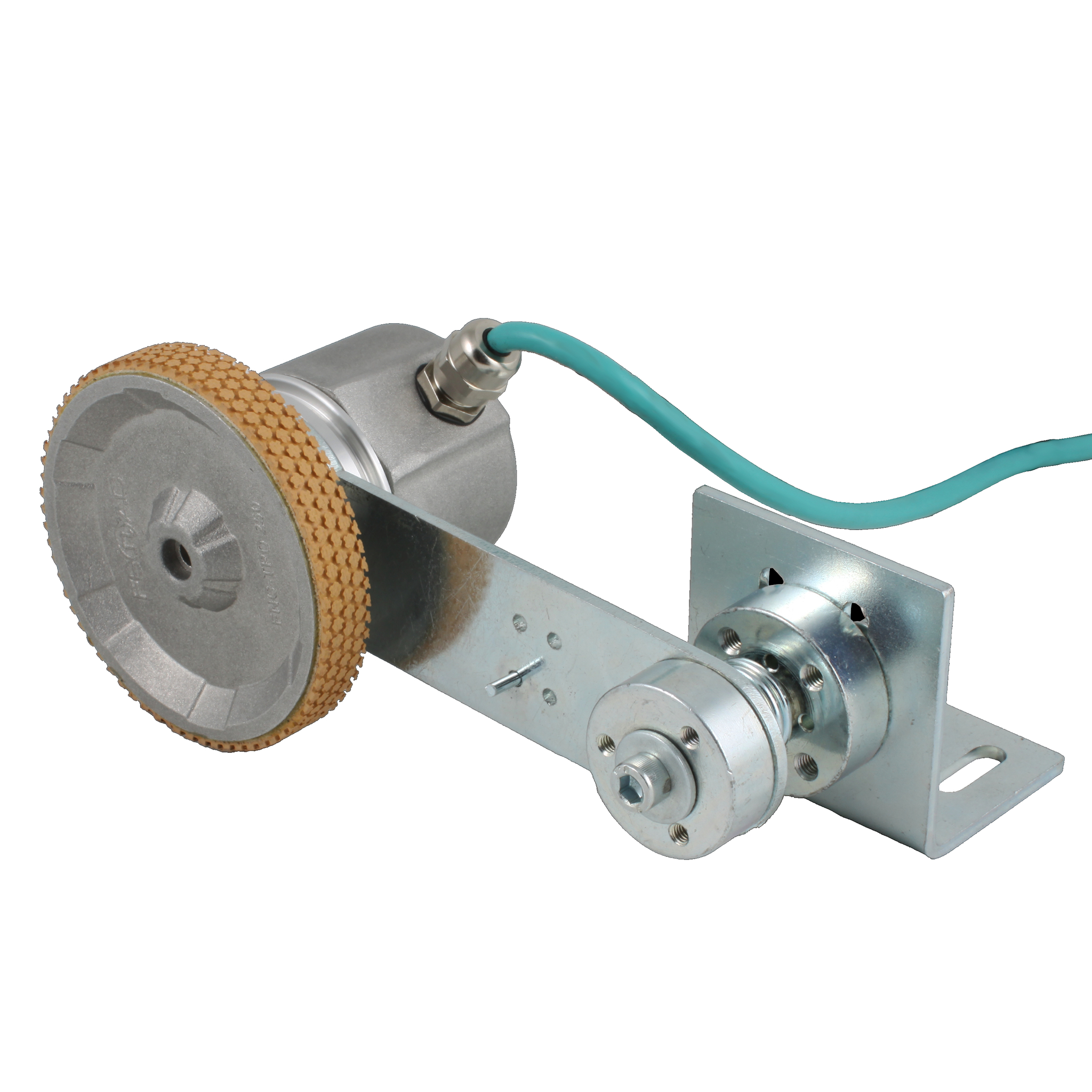

    Инкрементальный энкодер INNOCONT D=50мм с мерным колесом L=250мм, контактная поверхность - резина, профиль ребристый, 1имп/0,5мм, 5…30VDC, выход HTL, IP64, -20…+85°C, радиальный кабель 2м Инкрементальный энкодер INNOCONT D=50мм с мерным колесом L=250мм, контактная поверхность - резина, профиль ребристый, 1имп/0,5мм, 5…30VDC, выход HTL, IP64, -20…+85°C, радиальный кабель 2м Инкрементальный энкодер INNOCONT D=50мм с мерным колесом L=250мм, контактная поверхность - резина, профиль ребристый, 1имп/0,5мм, 5…30VDC, выход HTL, IP64, -20…+85°C, радиальный кабель 2м Инкрементальный энкодер INNOCONT D=50мм с мерным колесом L=250мм, контактная поверхность - резина, профиль ребристый, 1имп/0,5мм, 5…30VDC, выход HTL, IP64, -20…+85°C, радиальный кабель 2м Инкрементальный энкодер INNOCONT D=50мм с мерным колесом L=250мм, контактная поверхность - резина, профиль ребристый, 1имп/0,5мм, 5…30VDC, выход HTL, IP64, -20…+85°C, радиальный кабель 2м Инкрементальный энкодер INNOCONT D=50мм с мерным колесом L=250мм, контактная поверхность - резина, профиль ребристый, 1имп/0,5мм, 5…30VDC, выход HTL, IP64, -20…+85°C, радиальный кабель 2м Инкрементальный энкодер INNOCONT D=50мм с мерным колесом L=250мм, контактная поверхность - резина, профиль ребристый, 1имп/0,5мм, 5…30VDC, выход HTL, IP64, -20…+85°C, радиальный кабель 2м Инкрементальный энкодер INNOCONT D=50мм с мерным колесом L=250мм, контактная поверхность - резина, профиль ребристый, 1имп/0,5мм, 5…30VDC, выход HTL, IP64, -20…+85°C, радиальный кабель 2м Инкрементальный энкодер INNOCONT D=50мм с мерным колесом L=250мм, контактная поверхность - резина, профиль ребристый, 1имп/0,5мм, 5…30VDC, выход HTL, IP64, -20…+85°C, радиальный кабель 2м Инкрементальный энкодер INNOCONT D=50мм с мерным колесом L=250мм, контактная поверхность - резина, профиль ребристый, 1имп/0,5мм, 5…30VDC, выход HTL, IP64, -20…+85°C, радиальный кабель 2м

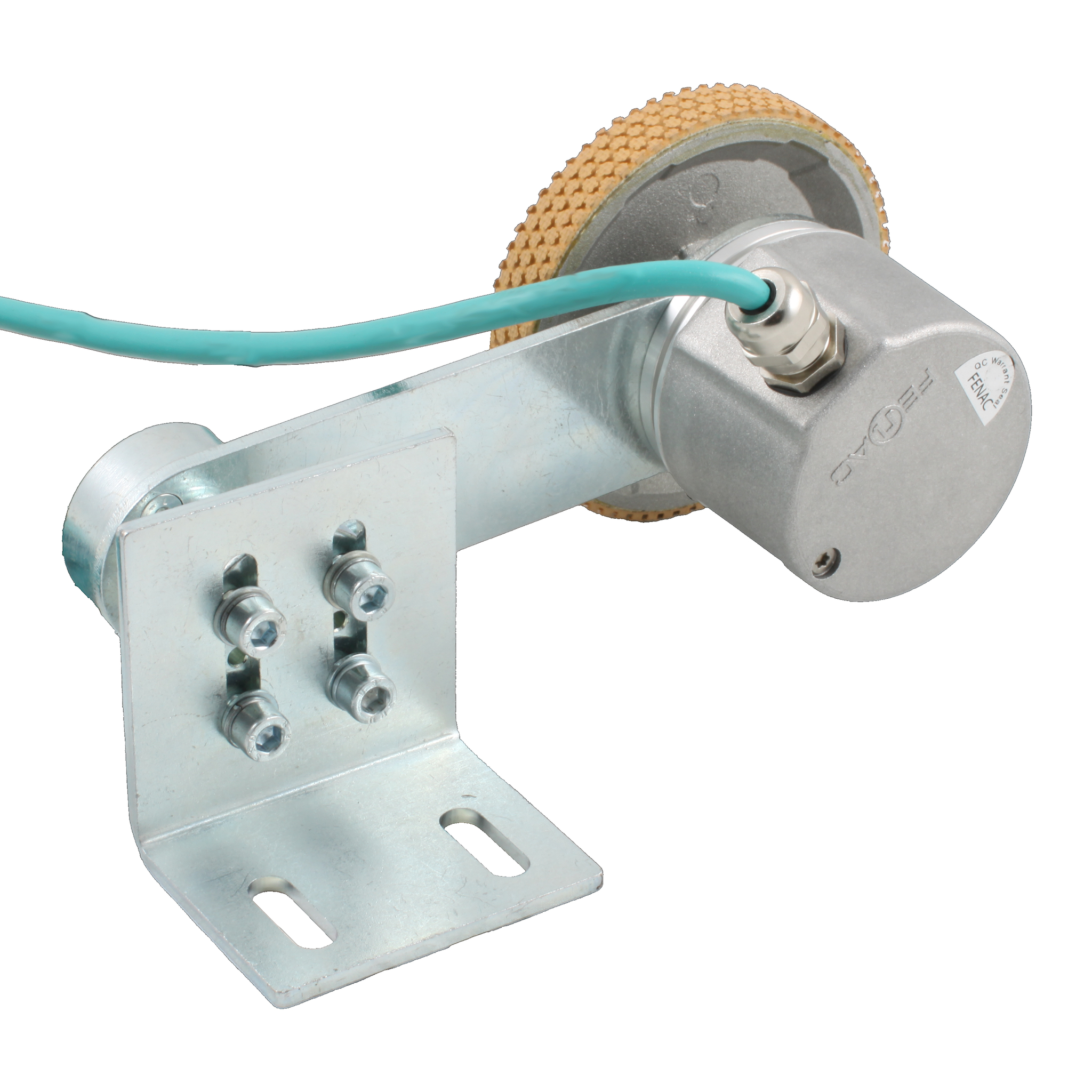

    Инкрементальный энкодер INNOCONT D=50мм с мерным колесом L=250мм, контактная поверхность - резина, профиль ребристый, 1имп/0,5мм, 5…30VDC, выход HTL, IP64, -20…+85°C, радиальный кабель 2м
    Артикул: EIM 5025OR5-R2
    Принцип работы: ОПТИЧЕСКИЙ
    Тип вала: МЕРНОЕ КОЛЕСО
    40 190 ₽

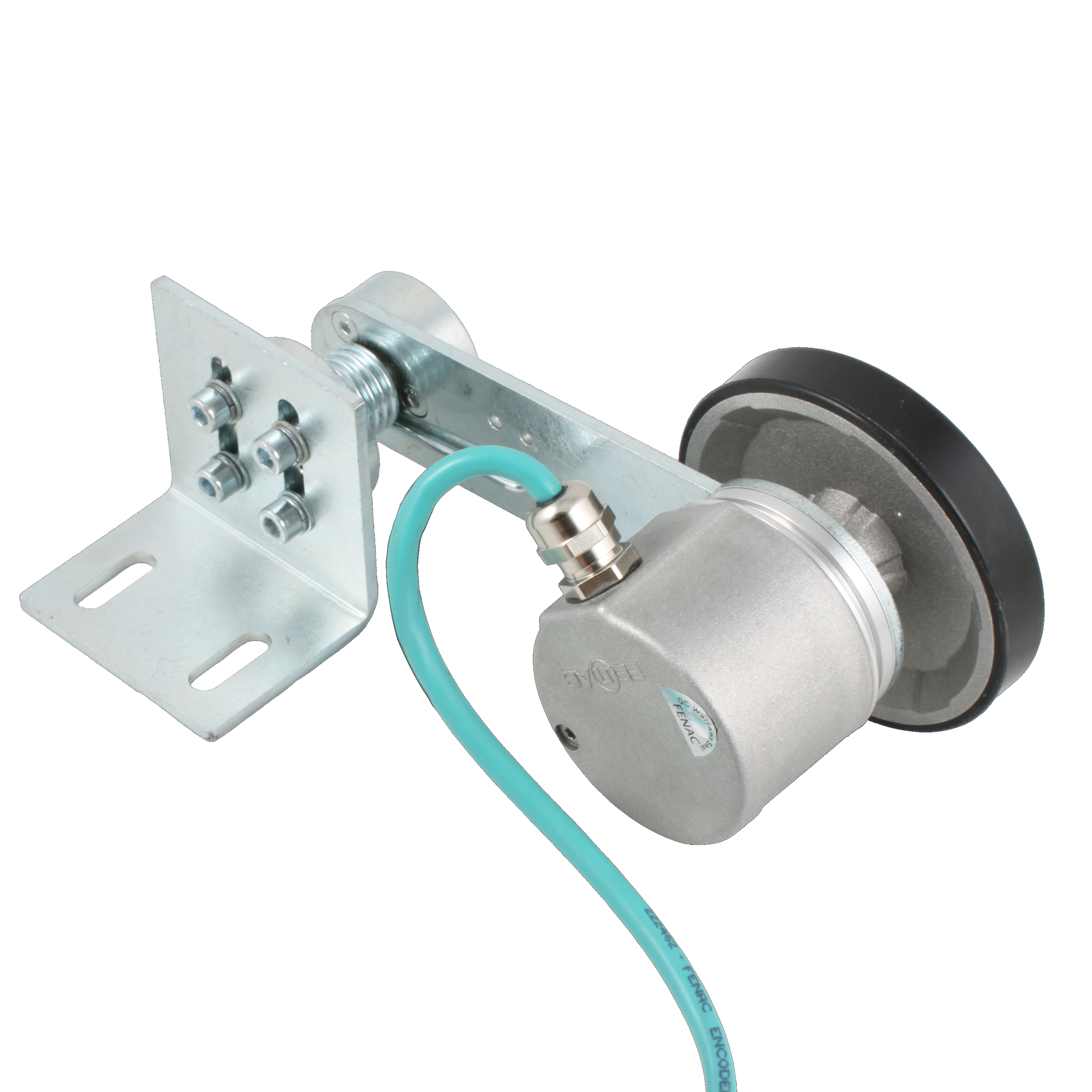

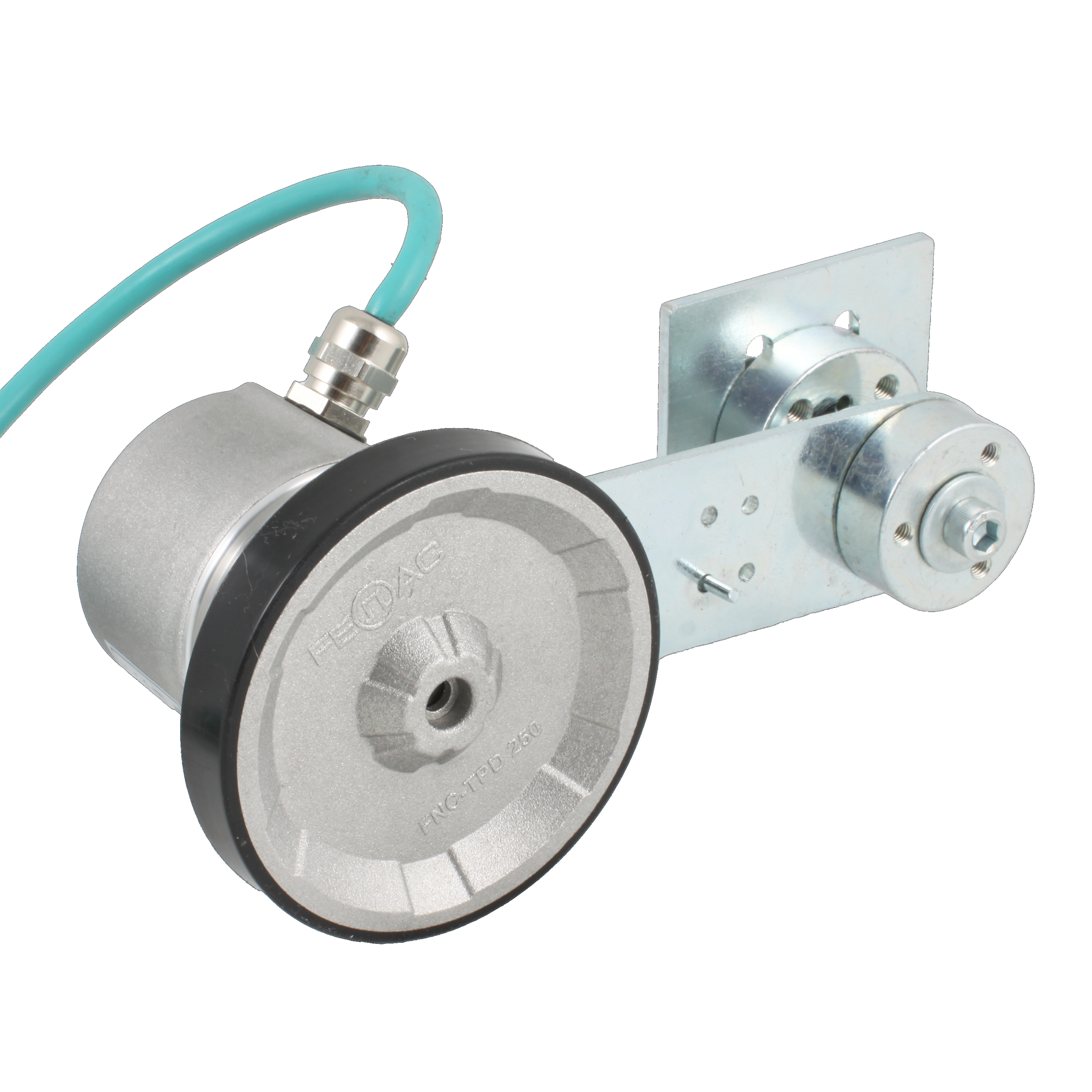

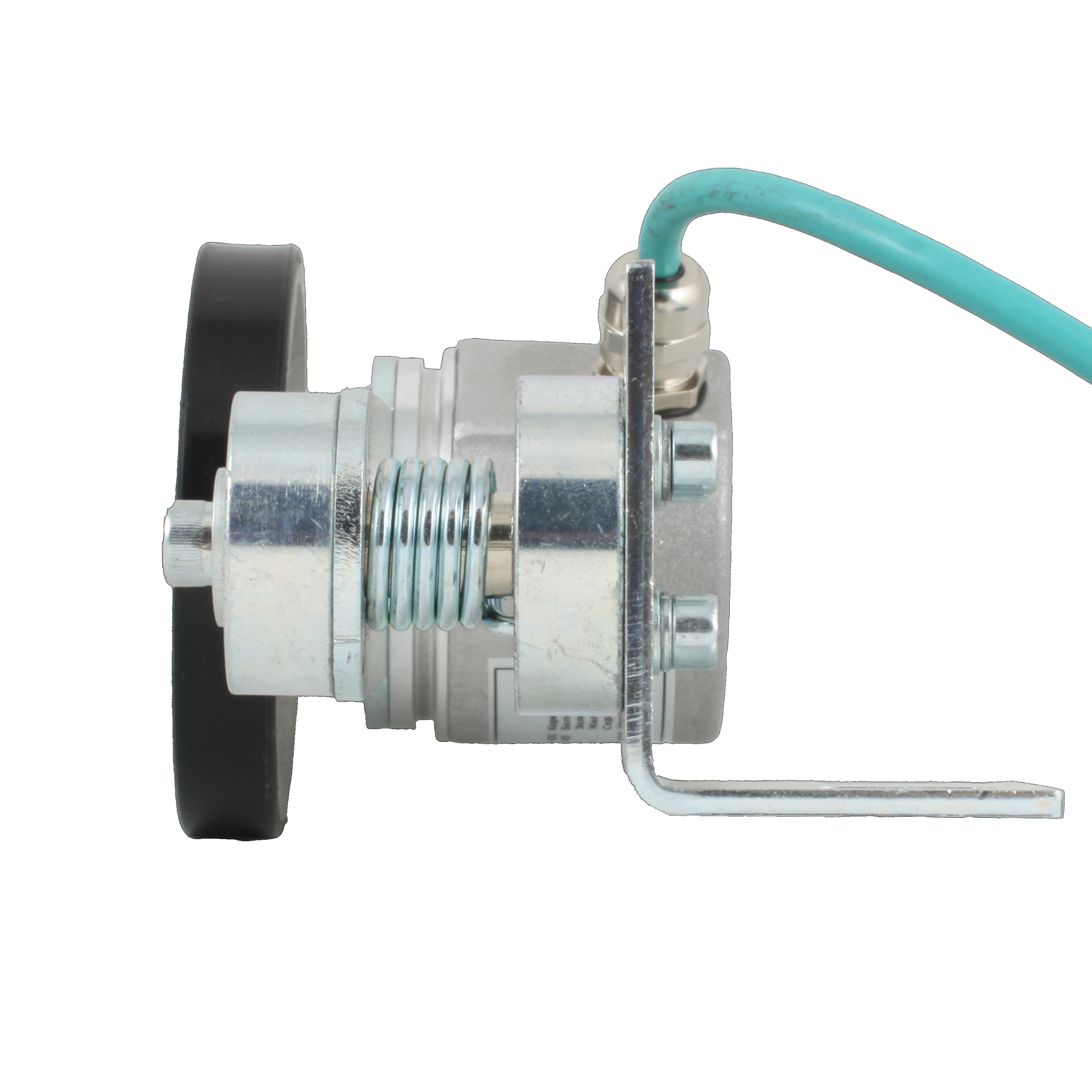

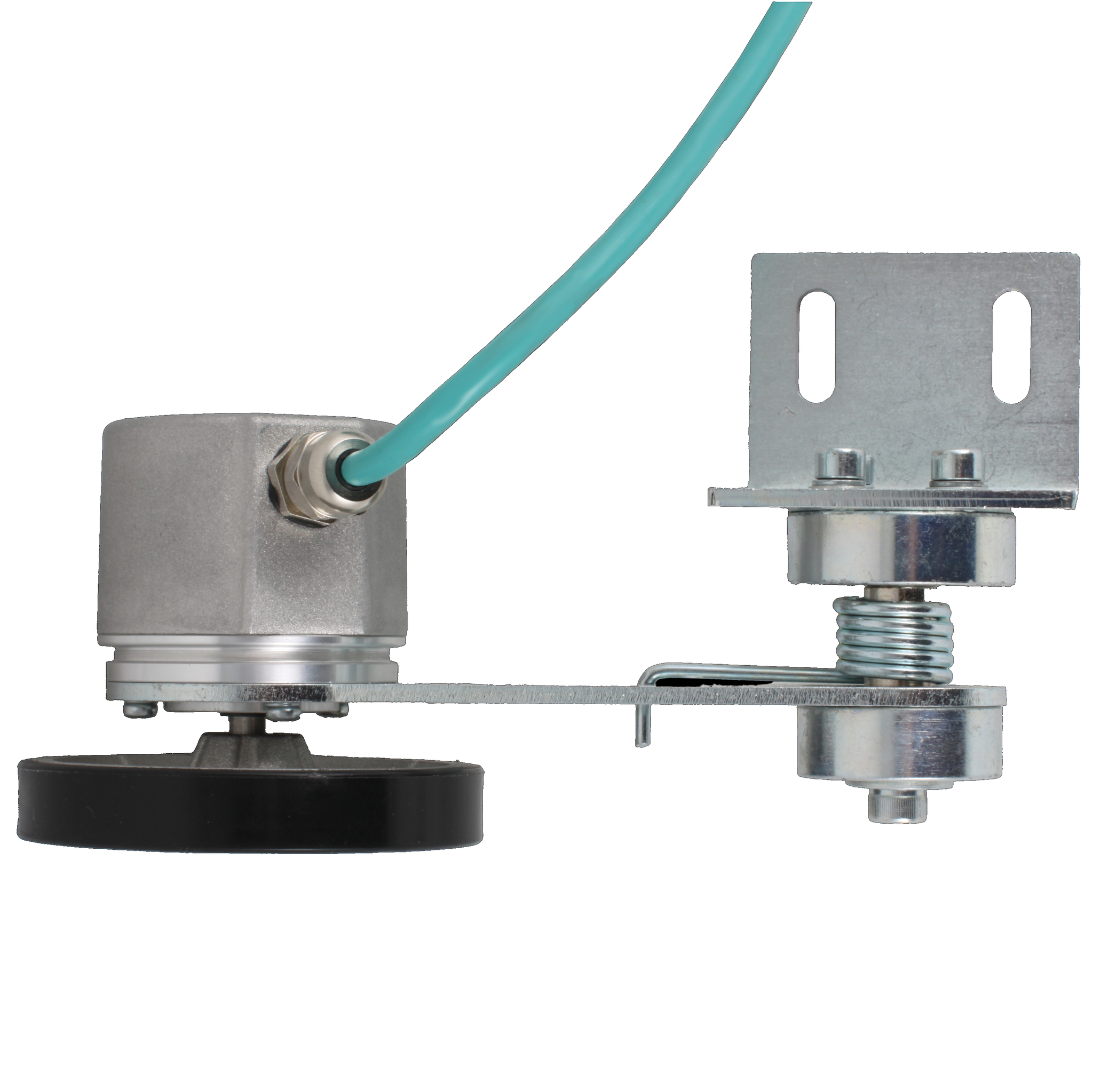

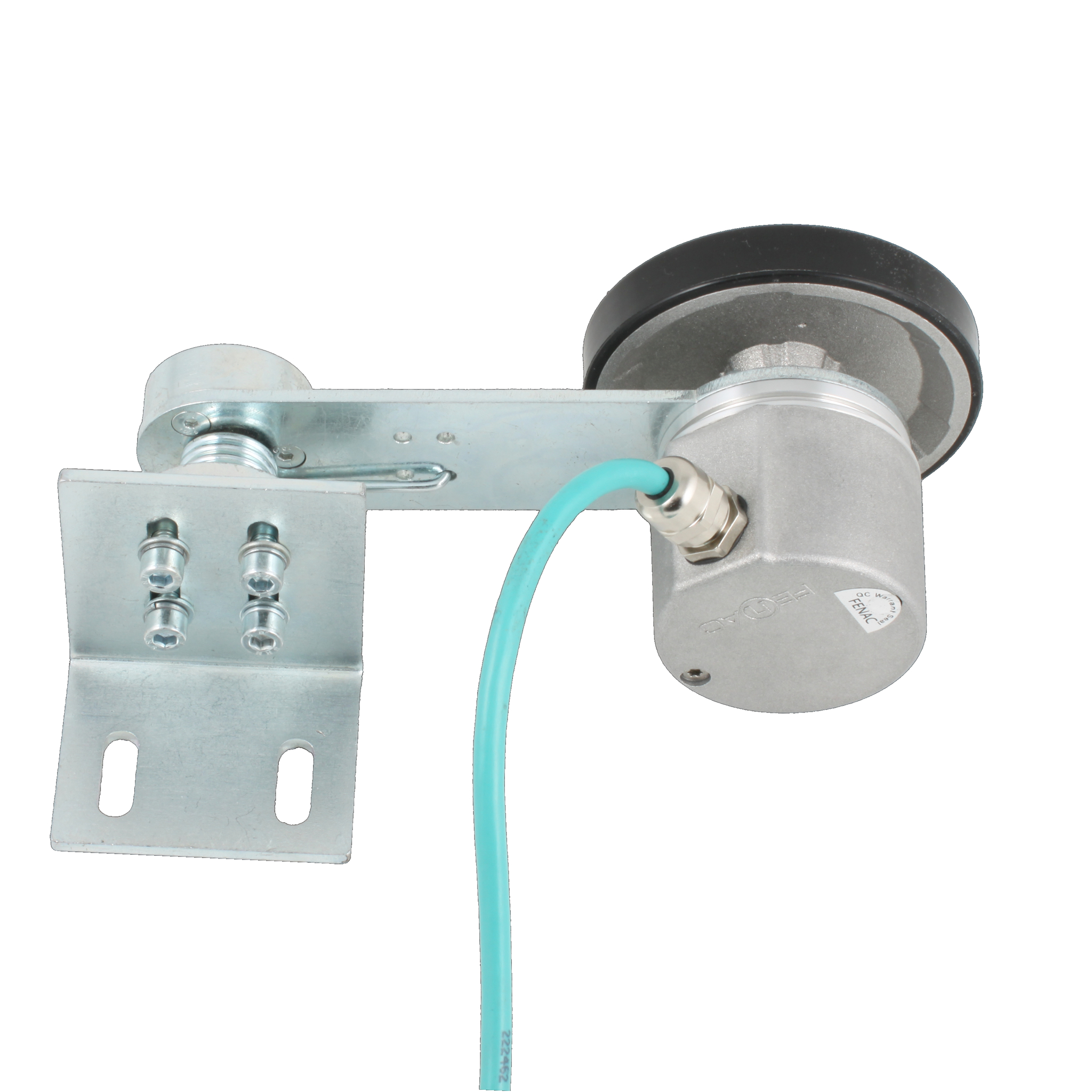

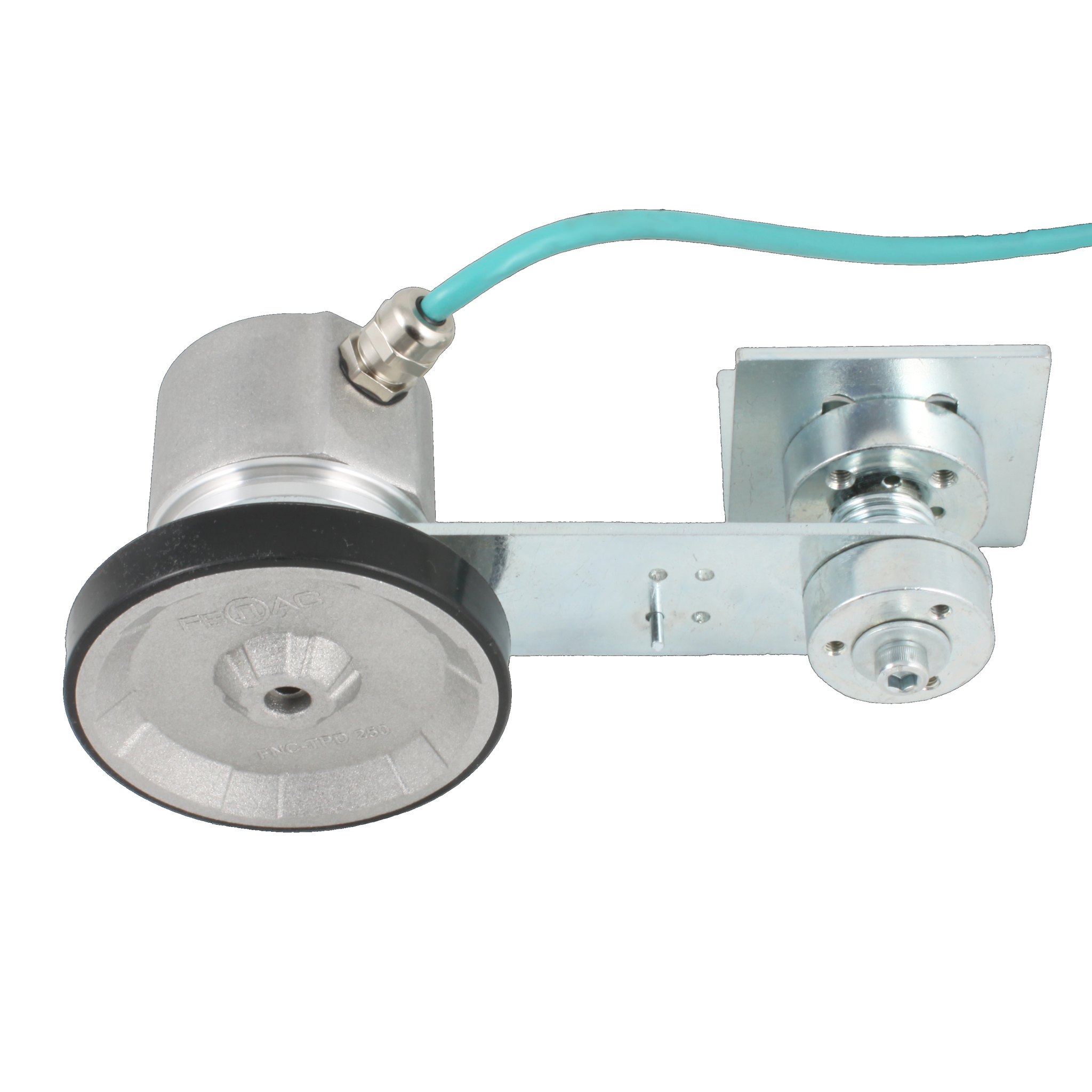

    Инкрементальный энкодер INNOCONT D=50мм с мерным колесом L=250мм, онтактная поверхность - резина, профиль гладкий, 1имп/1мм, 5…30VDC, выход HTL, IP64, -20…+85°C, радиальный кабель 2м Инкрементальный энкодер INNOCONT D=50мм с мерным колесом L=250мм, онтактная поверхность - резина, профиль гладкий, 1имп/1мм, 5…30VDC, выход HTL, IP64, -20…+85°C, радиальный кабель 2м Инкрементальный энкодер INNOCONT D=50мм с мерным колесом L=250мм, онтактная поверхность - резина, профиль гладкий, 1имп/1мм, 5…30VDC, выход HTL, IP64, -20…+85°C, радиальный кабель 2м Инкрементальный энкодер INNOCONT D=50мм с мерным колесом L=250мм, онтактная поверхность - резина, профиль гладкий, 1имп/1мм, 5…30VDC, выход HTL, IP64, -20…+85°C, радиальный кабель 2м Инкрементальный энкодер INNOCONT D=50мм с мерным колесом L=250мм, онтактная поверхность - резина, профиль гладкий, 1имп/1мм, 5…30VDC, выход HTL, IP64, -20…+85°C, радиальный кабель 2м Инкрементальный энкодер INNOCONT D=50мм с мерным колесом L=250мм, онтактная поверхность - резина, профиль гладкий, 1имп/1мм, 5…30VDC, выход HTL, IP64, -20…+85°C, радиальный кабель 2м Инкрементальный энкодер INNOCONT D=50мм с мерным колесом L=250мм, онтактная поверхность - резина, профиль гладкий, 1имп/1мм, 5…30VDC, выход HTL, IP64, -20…+85°C, радиальный кабель 2м Инкрементальный энкодер INNOCONT D=50мм с мерным колесом L=250мм, онтактная поверхность - резина, профиль гладкий, 1имп/1мм, 5…30VDC, выход HTL, IP64, -20…+85°C, радиальный кабель 2м Инкрементальный энкодер INNOCONT D=50мм с мерным колесом L=250мм, онтактная поверхность - резина, профиль гладкий, 1имп/1мм, 5…30VDC, выход HTL, IP64, -20…+85°C, радиальный кабель 2м Инкрементальный энкодер INNOCONT D=50мм с мерным колесом L=250мм, онтактная поверхность - резина, профиль гладкий, 1имп/1мм, 5…30VDC, выход HTL, IP64, -20…+85°C, радиальный кабель 2м

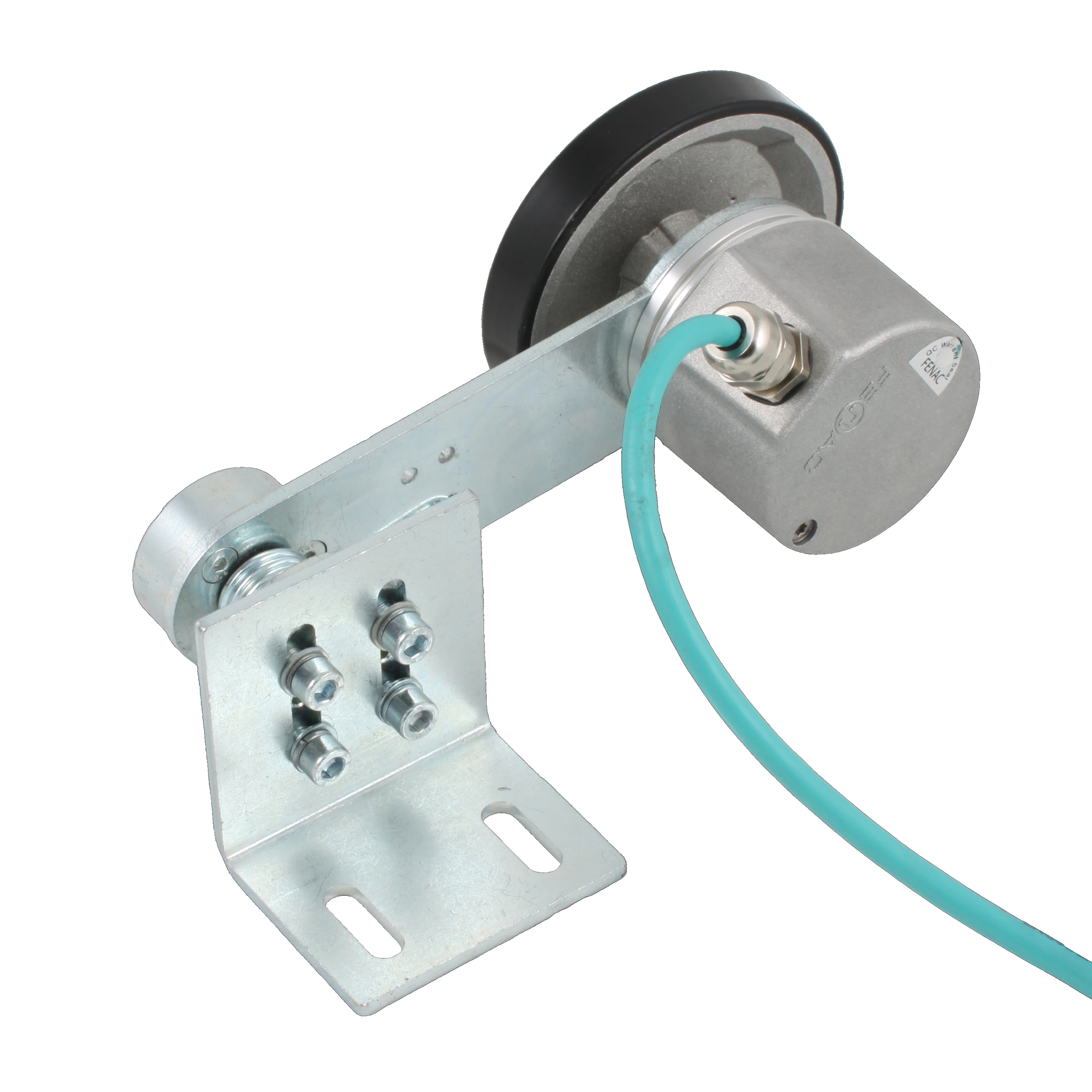

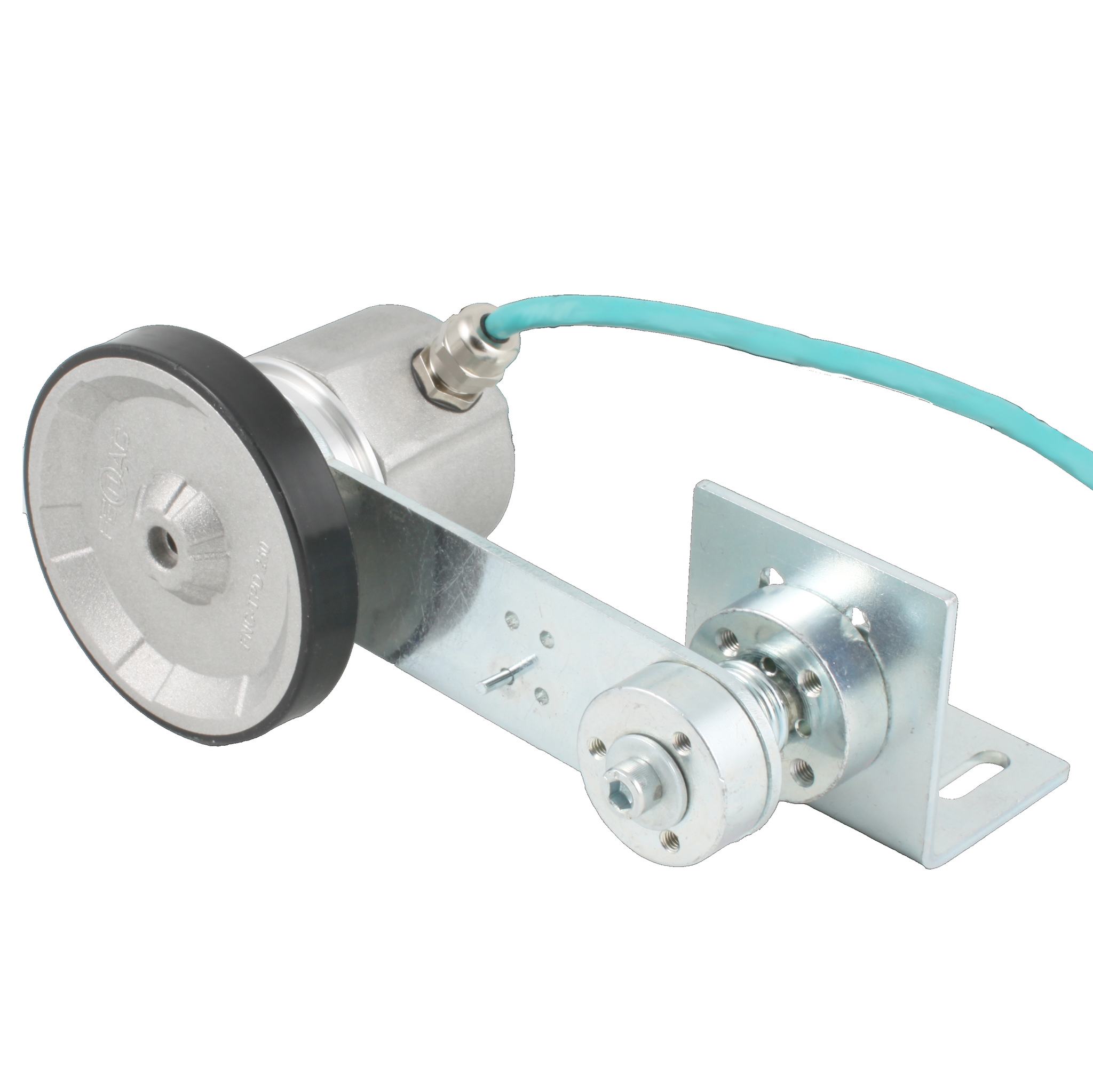

    Инкрементальный энкодер INNOCONT D=50мм с мерным колесом L=250мм, онтактная поверхность - резина, профиль гладкий, 1имп/1мм, 5…30VDC, выход HTL, IP64, -20…+85°C, радиальный кабель 2м
    Артикул: EIM 5025OS1-R2
    Принцип работы: ОПТИЧЕСКИЙ
    Тип вала: МЕРНОЕ КОЛЕСО
    40 190 ₽

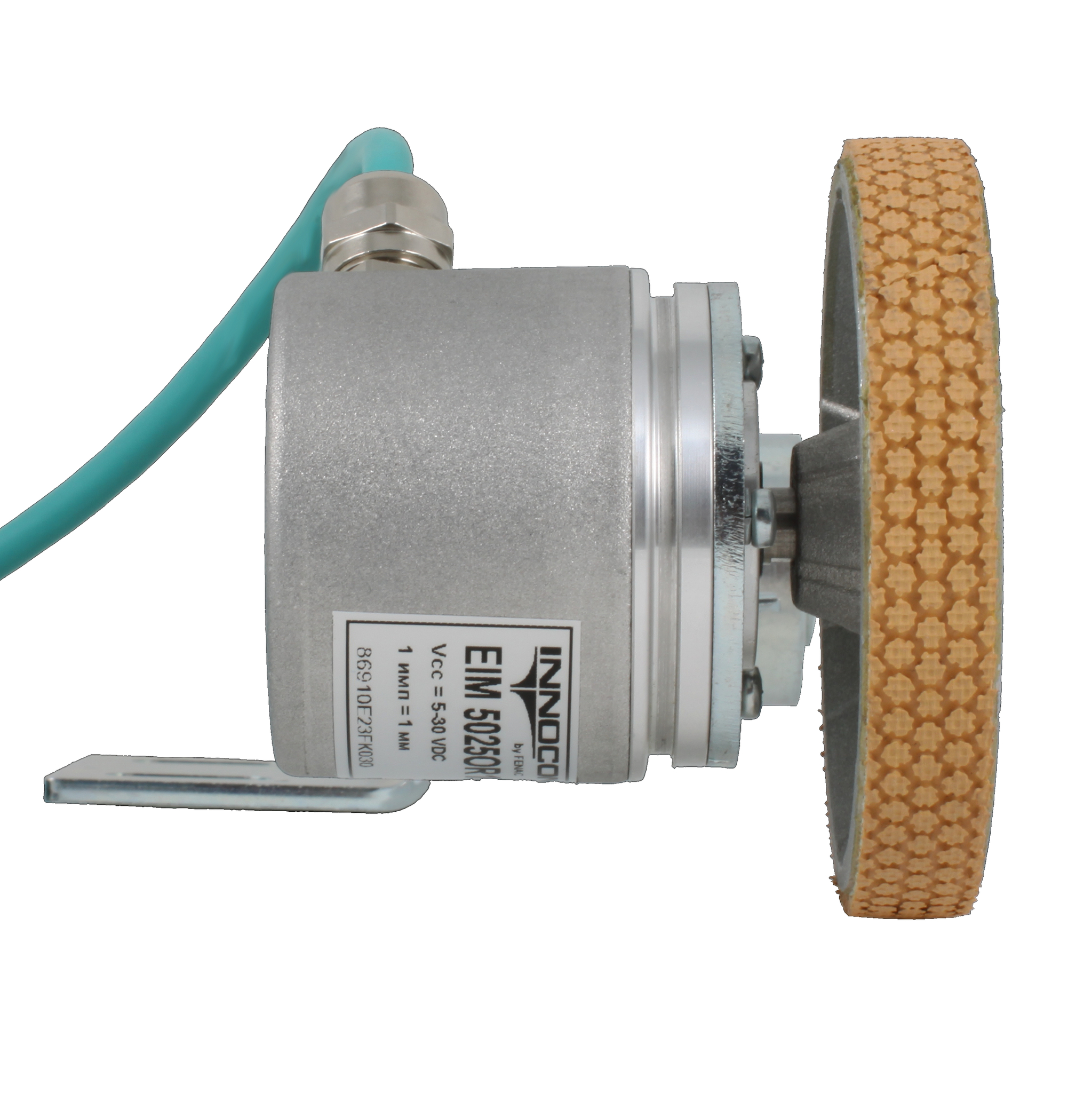

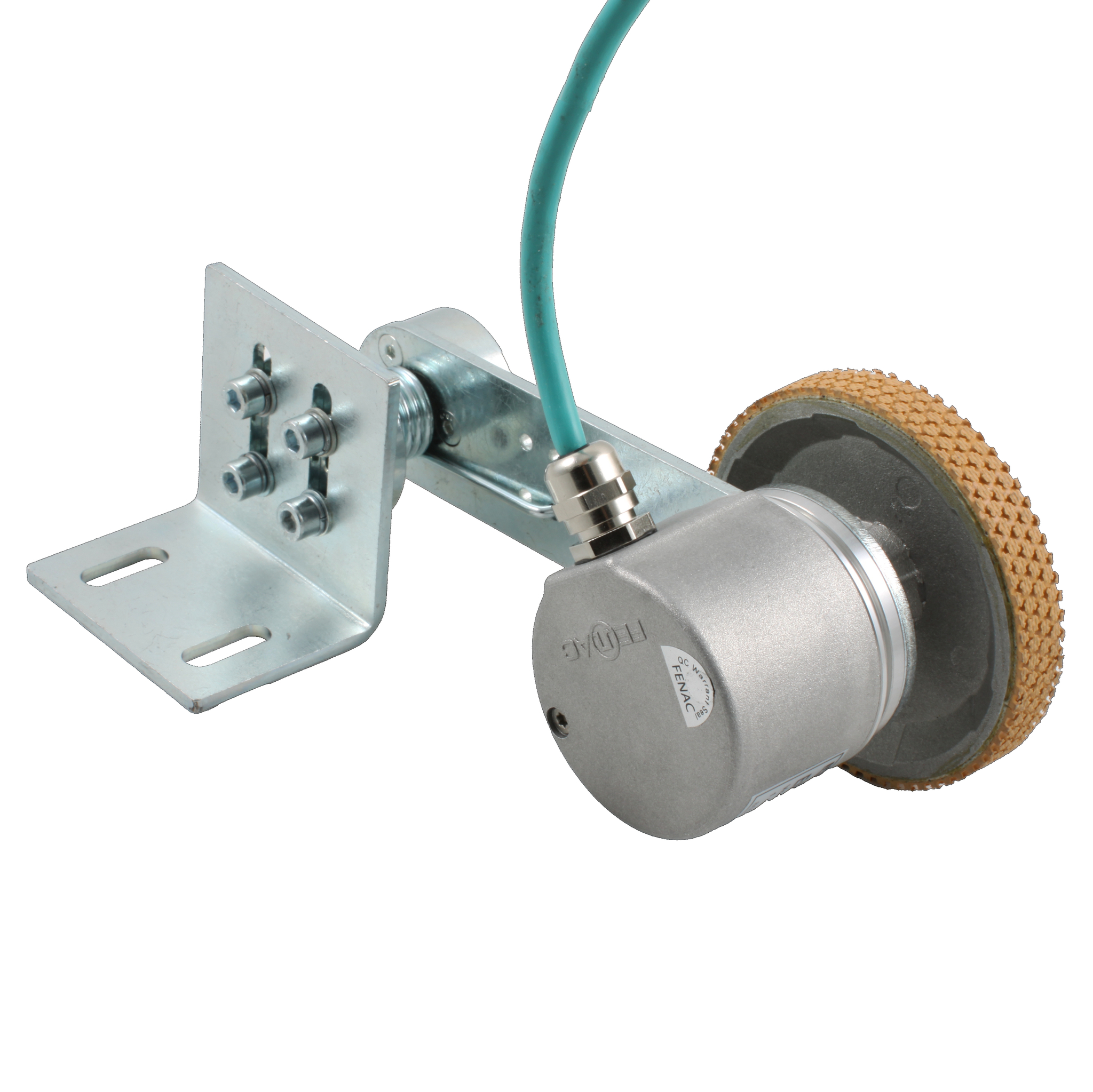

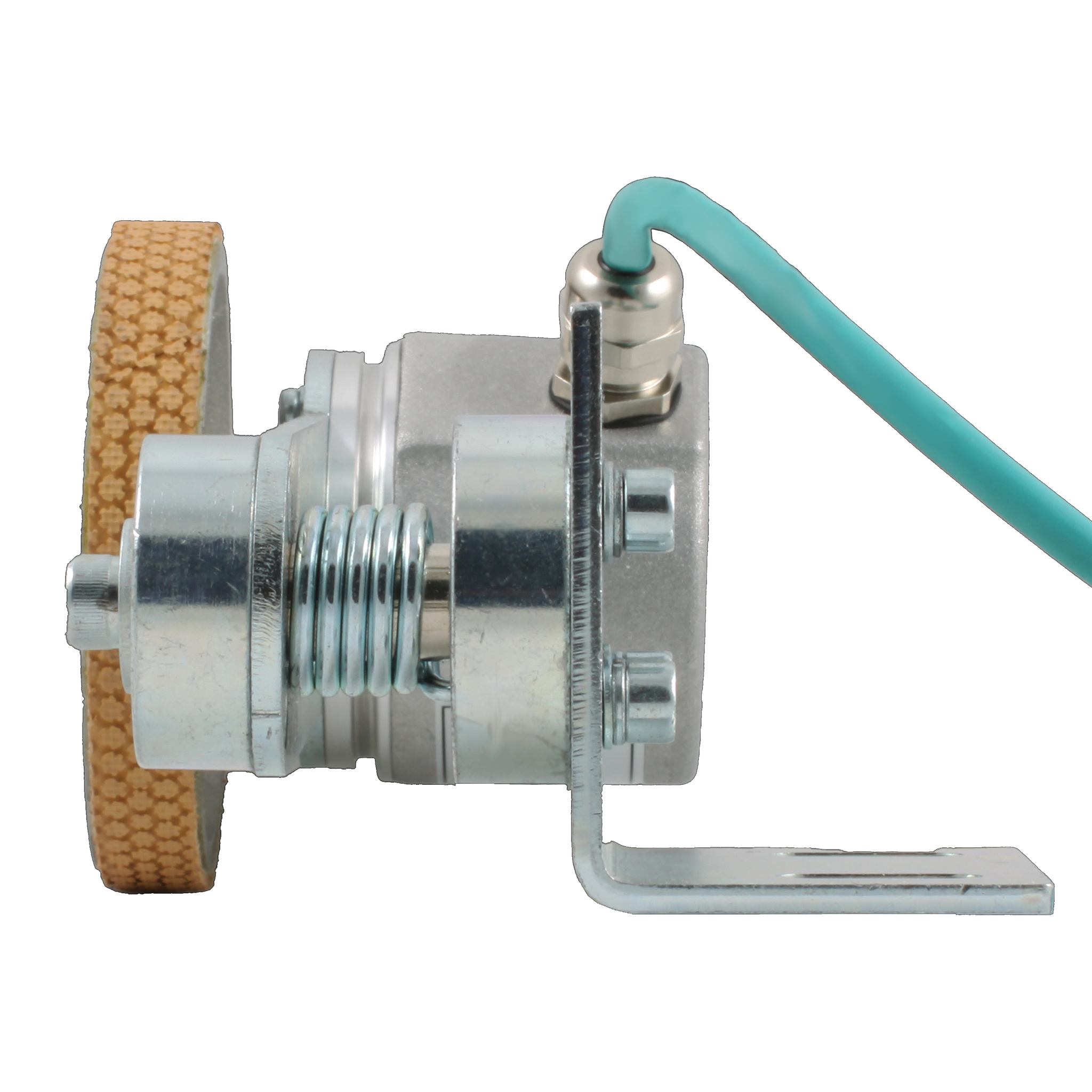

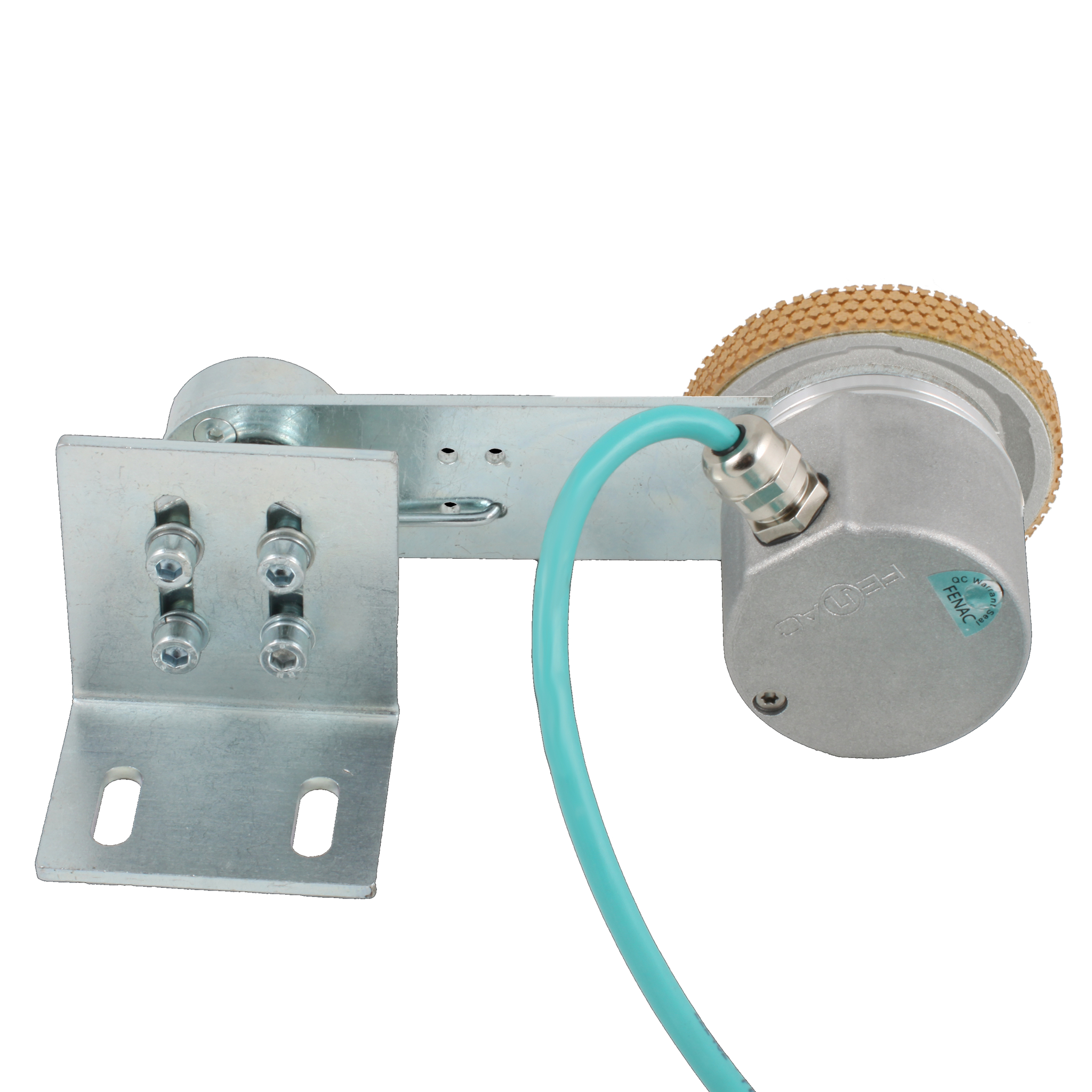

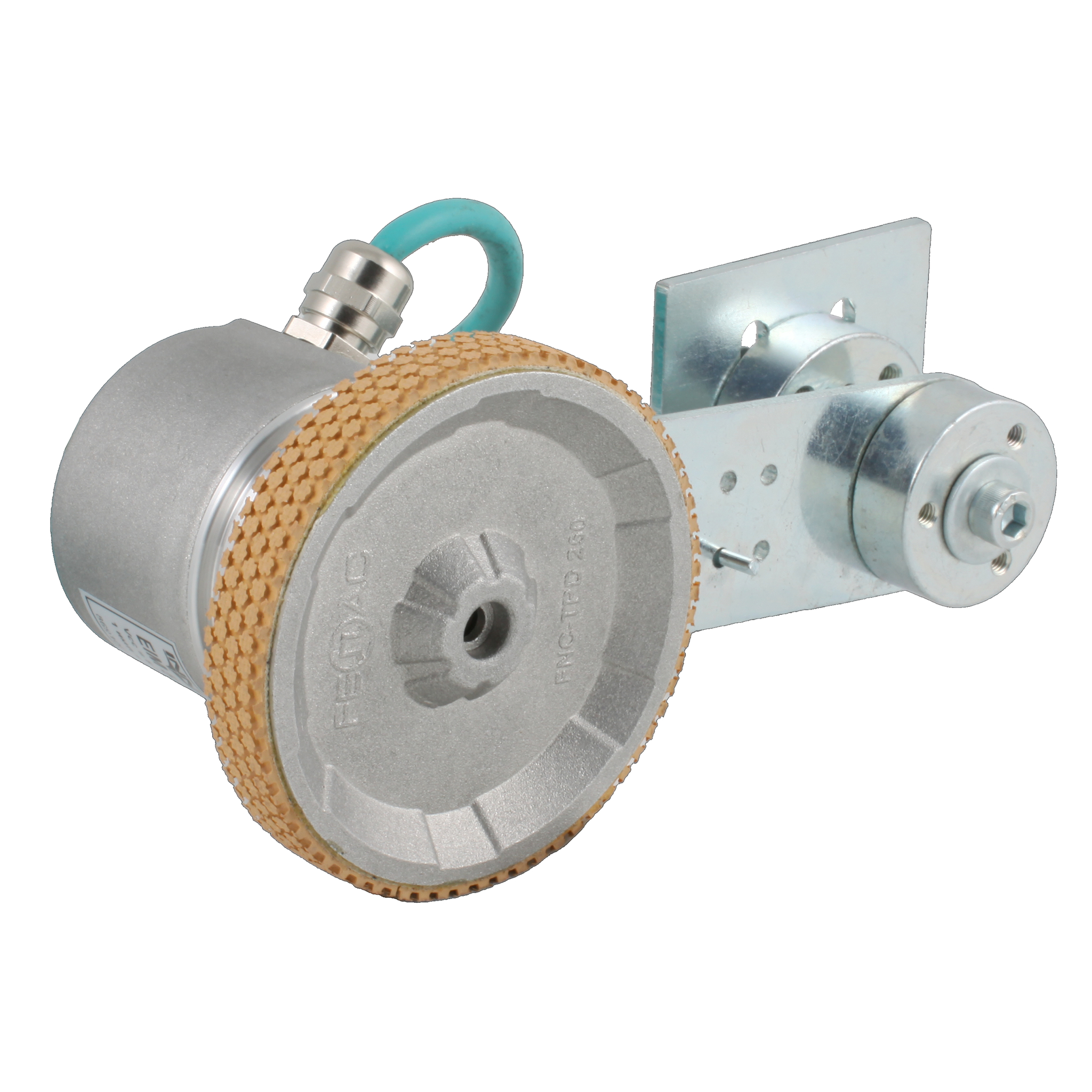

    Инкрементальный энкодер INNOCONT D=50мм с мерным колесом L=250мм, контактная поверхность - резина, профиль ребристый, 1имп/1мм, 5…30VDC, выход HTL, IP64, -20…+85°C, радиальный кабель 2м Инкрементальный энкодер INNOCONT D=50мм с мерным колесом L=250мм, контактная поверхность - резина, профиль ребристый, 1имп/1мм, 5…30VDC, выход HTL, IP64, -20…+85°C, радиальный кабель 2м Инкрементальный энкодер INNOCONT D=50мм с мерным колесом L=250мм, контактная поверхность - резина, профиль ребристый, 1имп/1мм, 5…30VDC, выход HTL, IP64, -20…+85°C, радиальный кабель 2м Инкрементальный энкодер INNOCONT D=50мм с мерным колесом L=250мм, контактная поверхность - резина, профиль ребристый, 1имп/1мм, 5…30VDC, выход HTL, IP64, -20…+85°C, радиальный кабель 2м Инкрементальный энкодер INNOCONT D=50мм с мерным колесом L=250мм, контактная поверхность - резина, профиль ребристый, 1имп/1мм, 5…30VDC, выход HTL, IP64, -20…+85°C, радиальный кабель 2м Инкрементальный энкодер INNOCONT D=50мм с мерным колесом L=250мм, контактная поверхность - резина, профиль ребристый, 1имп/1мм, 5…30VDC, выход HTL, IP64, -20…+85°C, радиальный кабель 2м Инкрементальный энкодер INNOCONT D=50мм с мерным колесом L=250мм, контактная поверхность - резина, профиль ребристый, 1имп/1мм, 5…30VDC, выход HTL, IP64, -20…+85°C, радиальный кабель 2м Инкрементальный энкодер INNOCONT D=50мм с мерным колесом L=250мм, контактная поверхность - резина, профиль ребристый, 1имп/1мм, 5…30VDC, выход HTL, IP64, -20…+85°C, радиальный кабель 2м Инкрементальный энкодер INNOCONT D=50мм с мерным колесом L=250мм, контактная поверхность - резина, профиль ребристый, 1имп/1мм, 5…30VDC, выход HTL, IP64, -20…+85°C, радиальный кабель 2м Инкрементальный энкодер INNOCONT D=50мм с мерным колесом L=250мм, контактная поверхность - резина, профиль ребристый, 1имп/1мм, 5…30VDC, выход HTL, IP64, -20…+85°C, радиальный кабель 2м

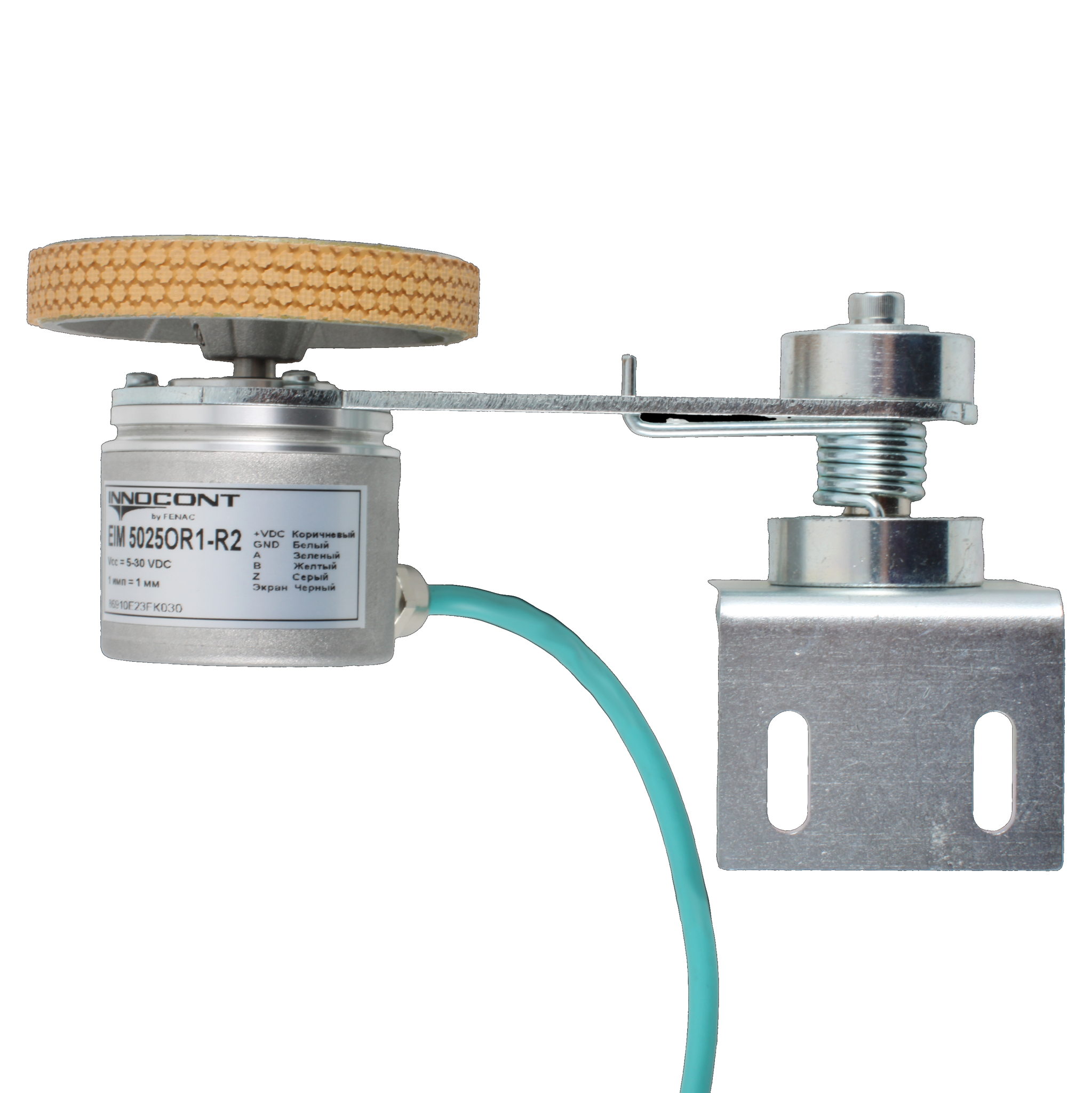

    Инкрементальный энкодер INNOCONT D=50мм с мерным колесом L=250мм, контактная поверхность - резина, профиль ребристый, 1имп/1мм, 5…30VDC, выход HTL, IP64, -20…+85°C, радиальный кабель 2м
    Артикул: EIM 5025OR1-R2
    Принцип работы: ОПТИЧЕСКИЙ
    Тип вала: МЕРНОЕ КОЛЕСО
    40 190 ₽

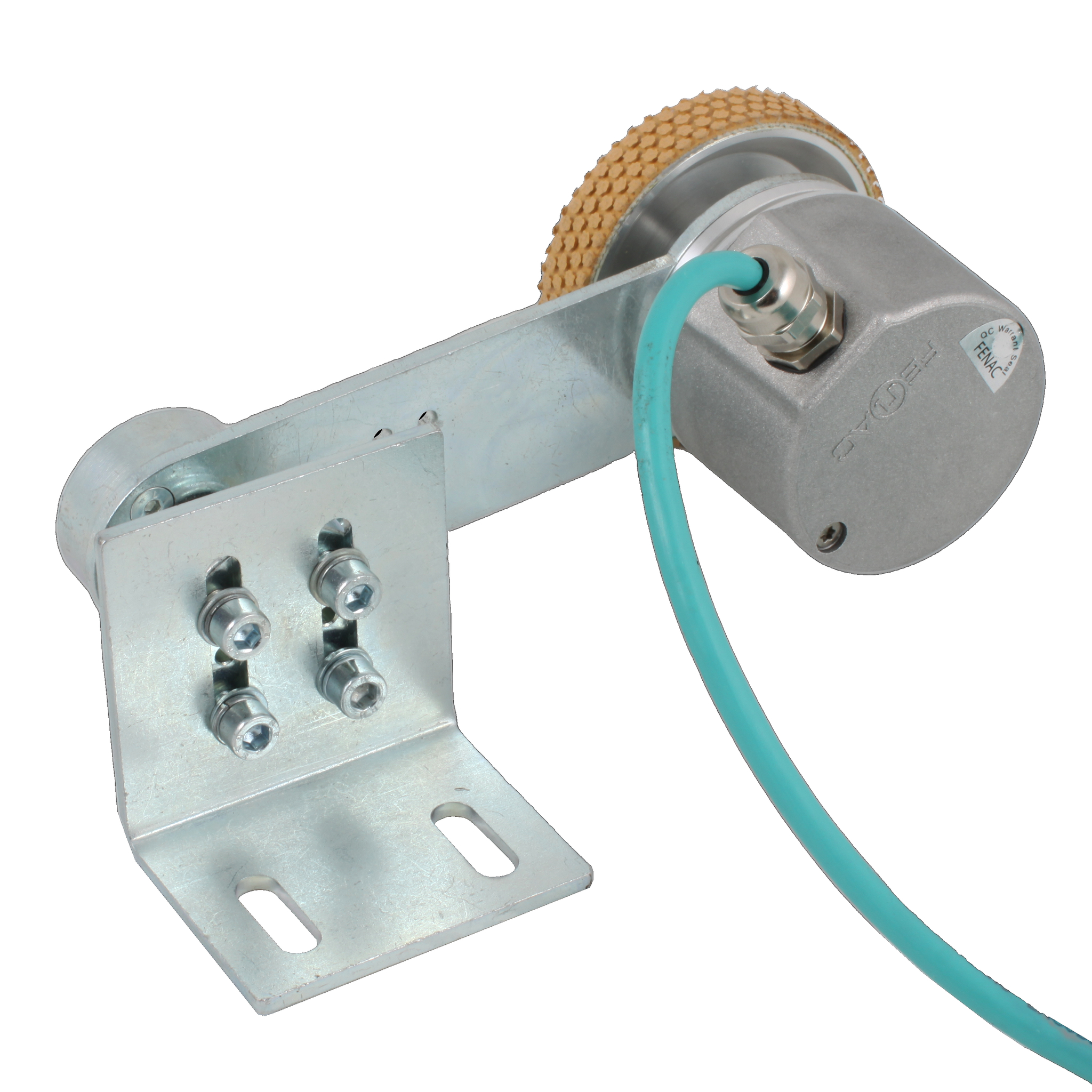

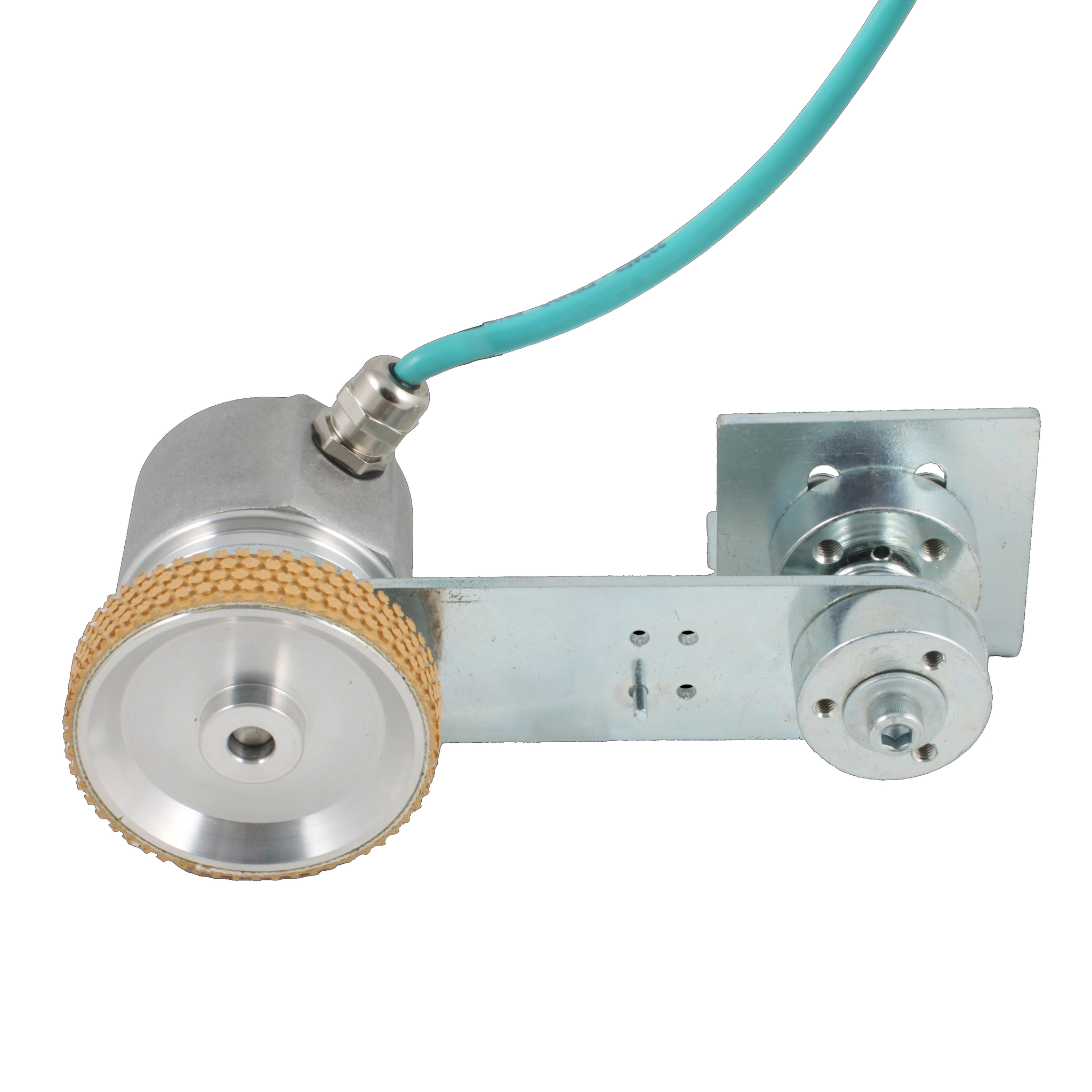

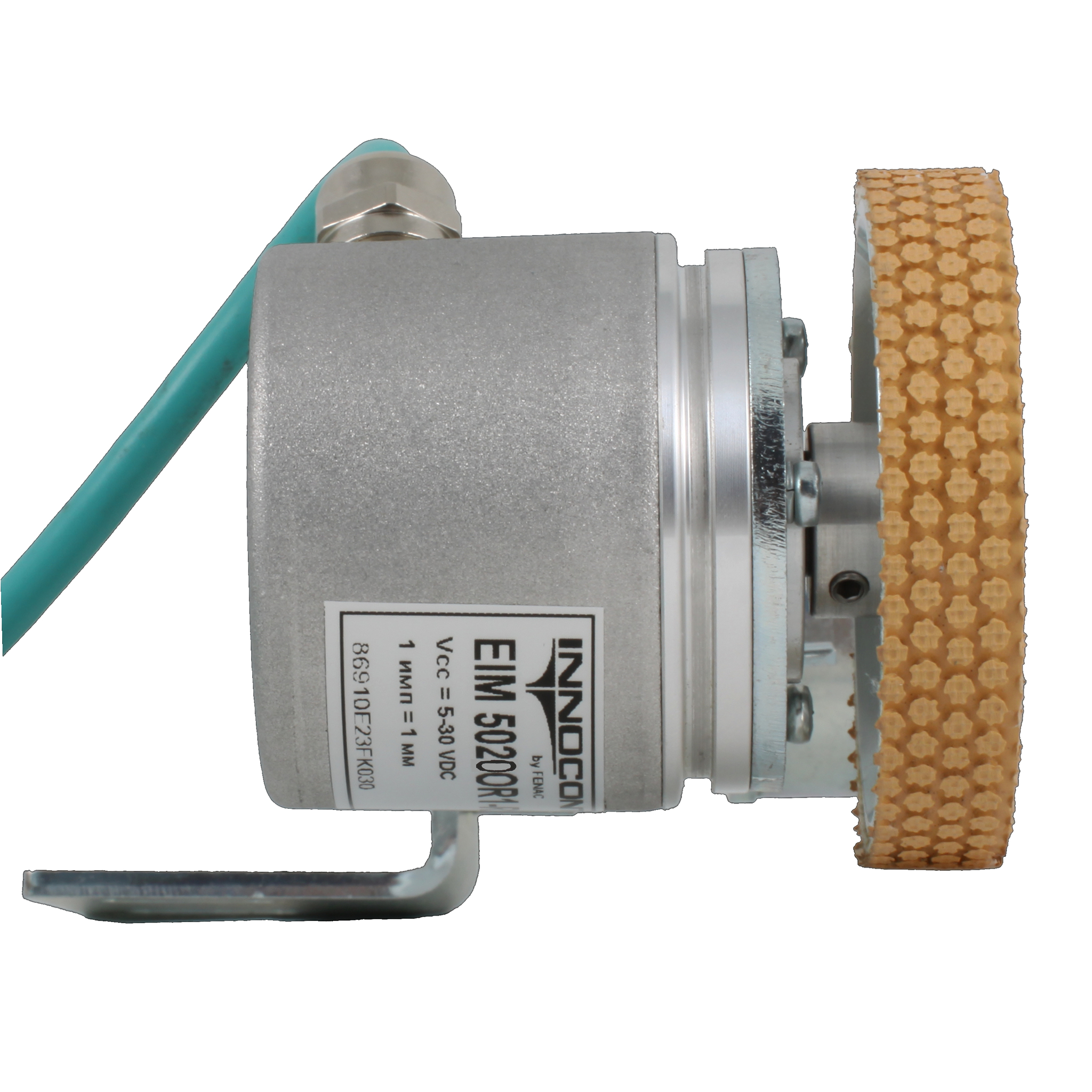

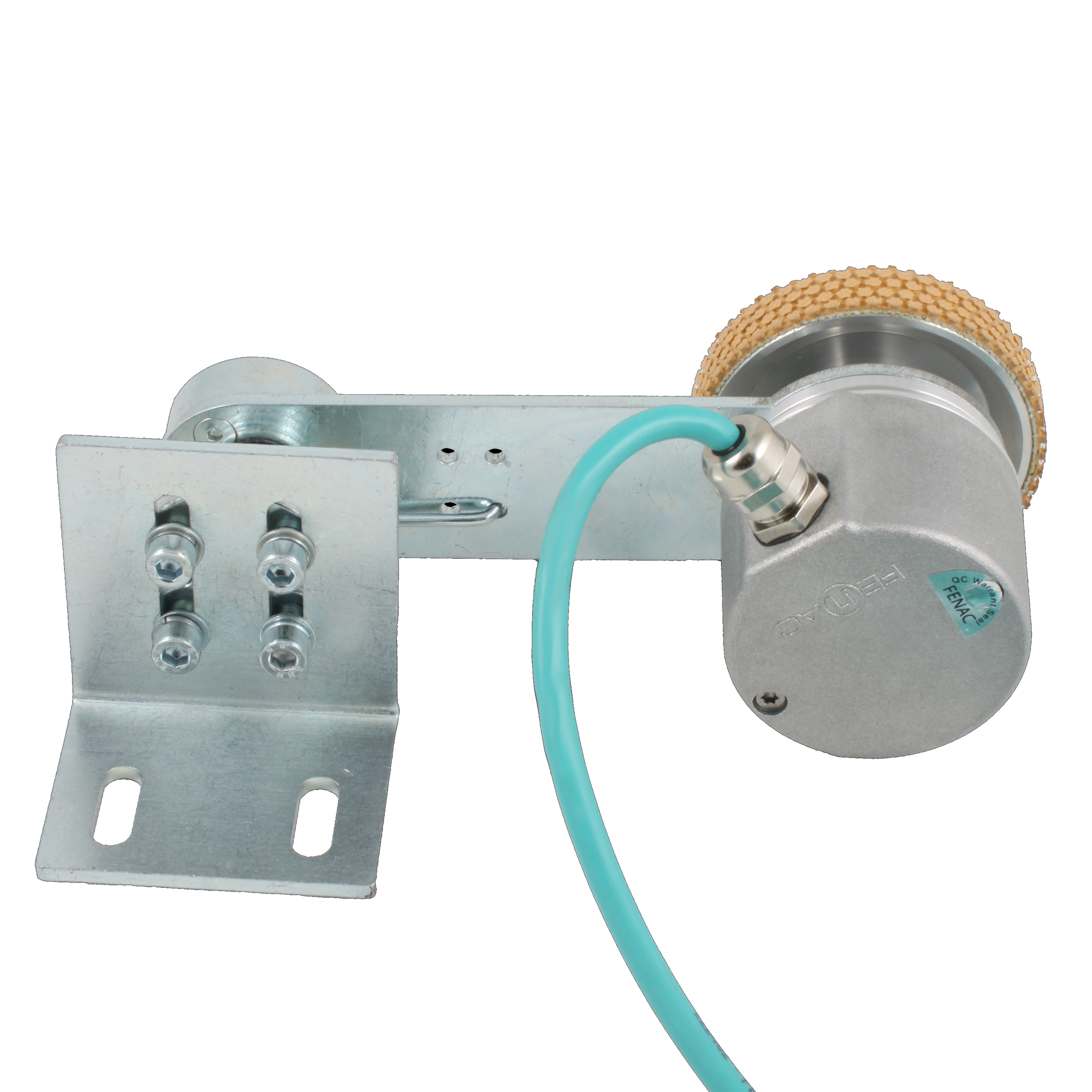

    Инкрементальный энкодер INNOCONT D=50мм с мерным колесом L=200мм, контактная поверхность - резина, профиль ребристый, 1имп/1мм, 5…30VDC, выход HTL, IP64, -20…+85°C, радиальный кабель 2м Инкрементальный энкодер INNOCONT D=50мм с мерным колесом L=200мм, контактная поверхность - резина, профиль ребристый, 1имп/1мм, 5…30VDC, выход HTL, IP64, -20…+85°C, радиальный кабель 2м Инкрементальный энкодер INNOCONT D=50мм с мерным колесом L=200мм, контактная поверхность - резина, профиль ребристый, 1имп/1мм, 5…30VDC, выход HTL, IP64, -20…+85°C, радиальный кабель 2м Инкрементальный энкодер INNOCONT D=50мм с мерным колесом L=200мм, контактная поверхность - резина, профиль ребристый, 1имп/1мм, 5…30VDC, выход HTL, IP64, -20…+85°C, радиальный кабель 2м Инкрементальный энкодер INNOCONT D=50мм с мерным колесом L=200мм, контактная поверхность - резина, профиль ребристый, 1имп/1мм, 5…30VDC, выход HTL, IP64, -20…+85°C, радиальный кабель 2м Инкрементальный энкодер INNOCONT D=50мм с мерным колесом L=200мм, контактная поверхность - резина, профиль ребристый, 1имп/1мм, 5…30VDC, выход HTL, IP64, -20…+85°C, радиальный кабель 2м Инкрементальный энкодер INNOCONT D=50мм с мерным колесом L=200мм, контактная поверхность - резина, профиль ребристый, 1имп/1мм, 5…30VDC, выход HTL, IP64, -20…+85°C, радиальный кабель 2м Инкрементальный энкодер INNOCONT D=50мм с мерным колесом L=200мм, контактная поверхность - резина, профиль ребристый, 1имп/1мм, 5…30VDC, выход HTL, IP64, -20…+85°C, радиальный кабель 2м Инкрементальный энкодер INNOCONT D=50мм с мерным колесом L=200мм, контактная поверхность - резина, профиль ребристый, 1имп/1мм, 5…30VDC, выход HTL, IP64, -20…+85°C, радиальный кабель 2м Инкрементальный энкодер INNOCONT D=50мм с мерным колесом L=200мм, контактная поверхность - резина, профиль ребристый, 1имп/1мм, 5…30VDC, выход HTL, IP64, -20…+85°C, радиальный кабель 2м

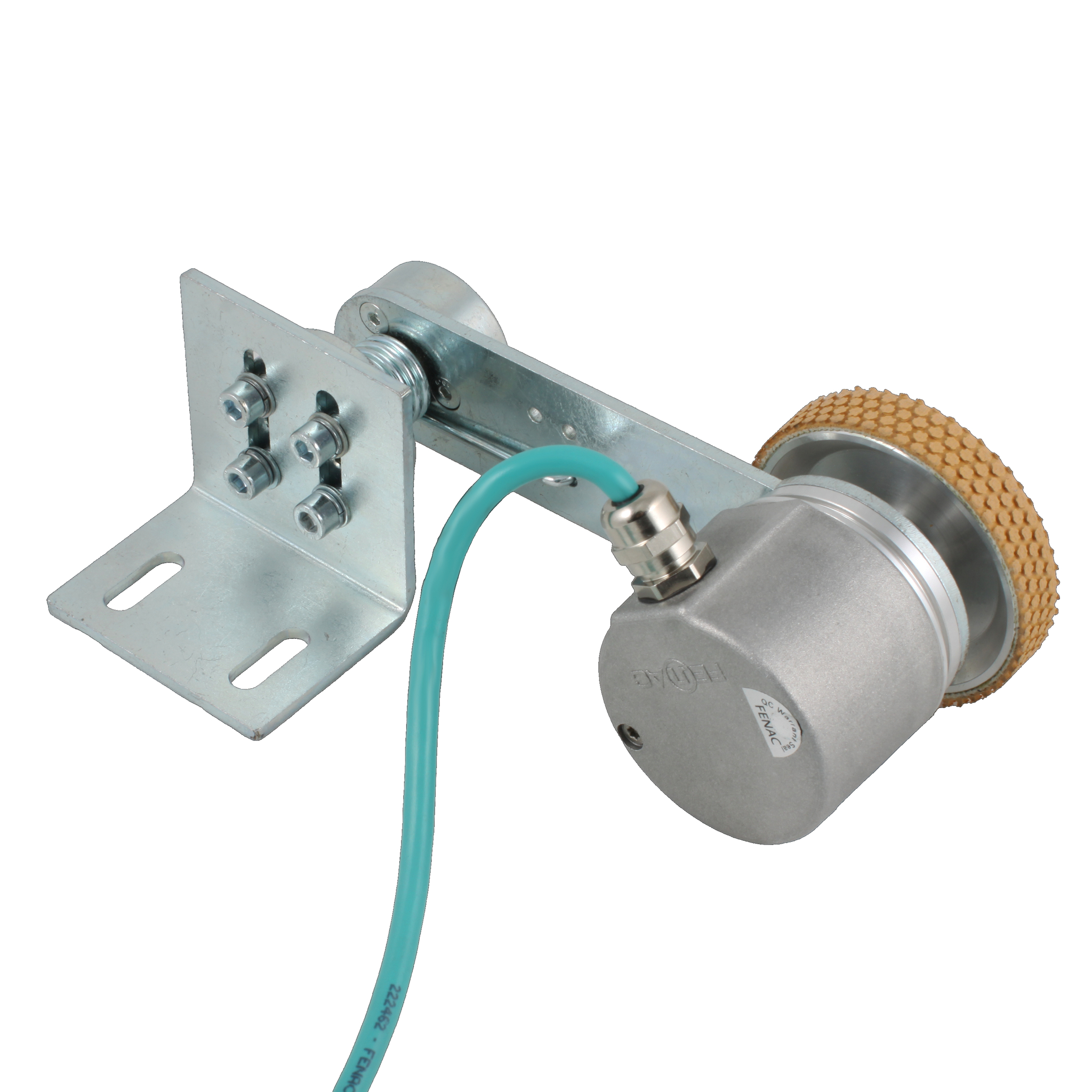

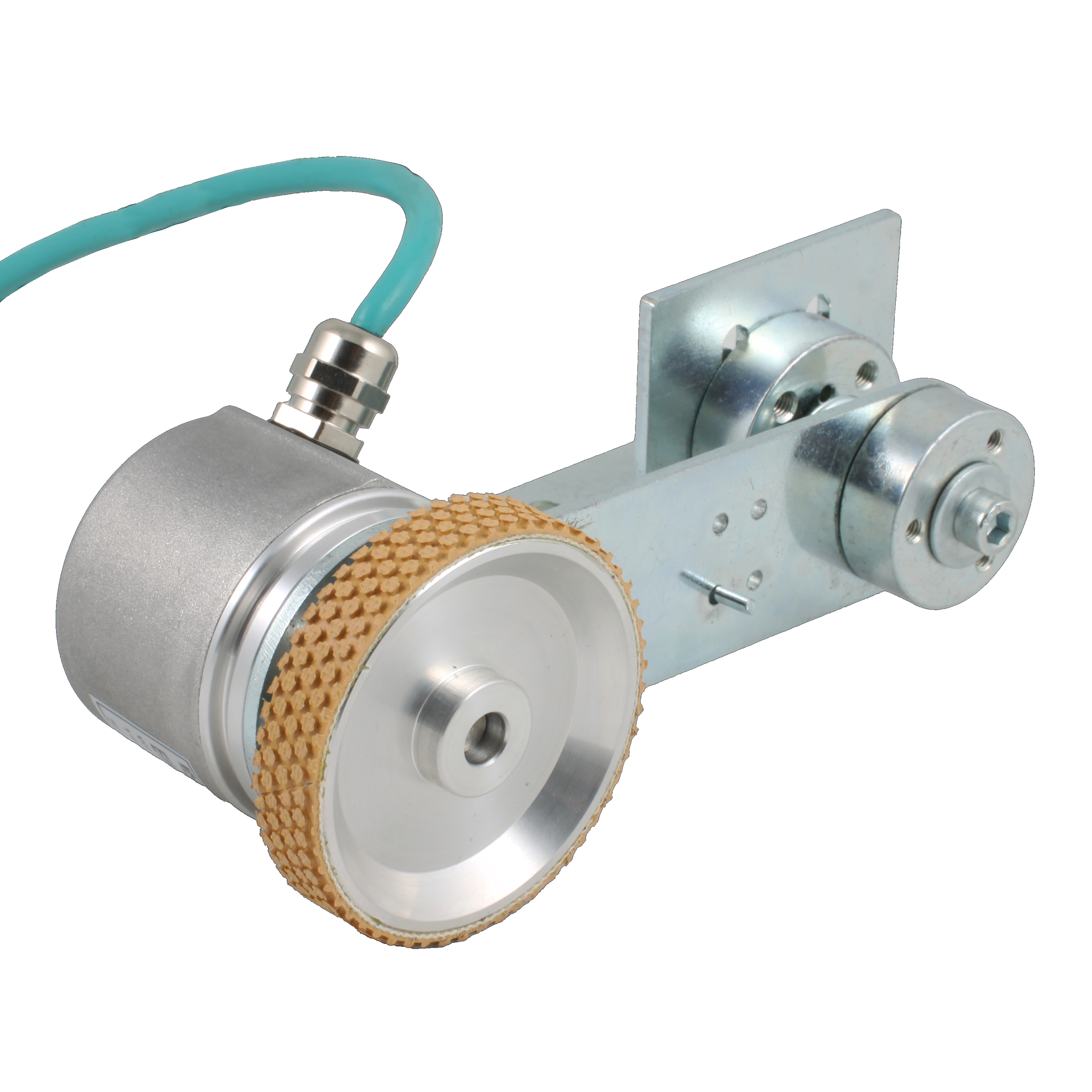

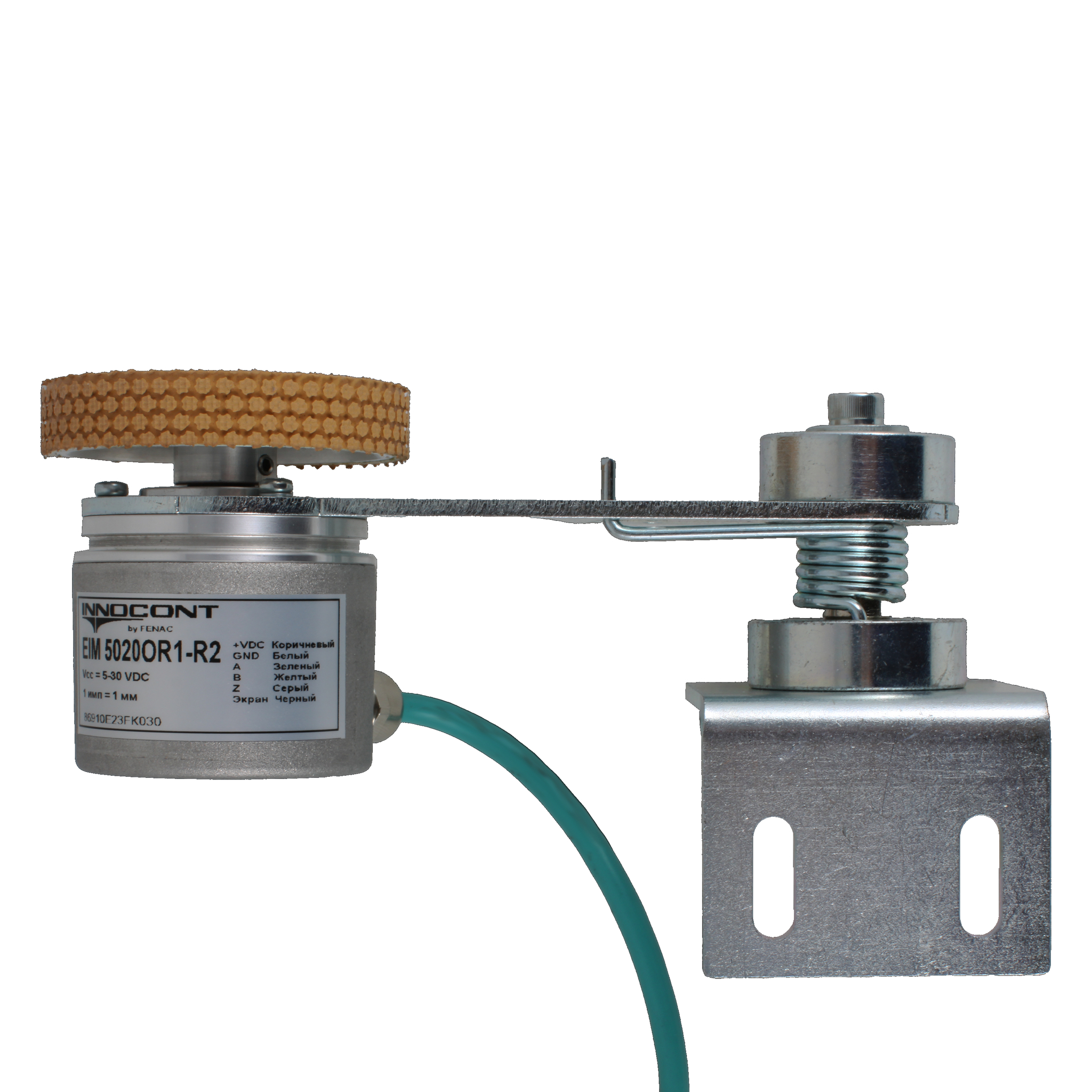

    Инкрементальный энкодер INNOCONT D=50мм с мерным колесом L=200мм, контактная поверхность - резина, профиль ребристый, 1имп/1мм, 5…30VDC, выход HTL, IP64, -20…+85°C, радиальный кабель 2м
    Артикул: EIM 5020OR1-R2
    Принцип работы: ОПТИЧЕСКИЙ
    Тип вала: МЕРНОЕ КОЛЕСО
    38 760 ₽
