Фланцевые энкодеры серии EIF
Кольцевой датчик импульсов бесконтактного типа
Описание
- Описание
- Отличительные особенности
- Сферы применения
- Технические характеристики
- Размеры

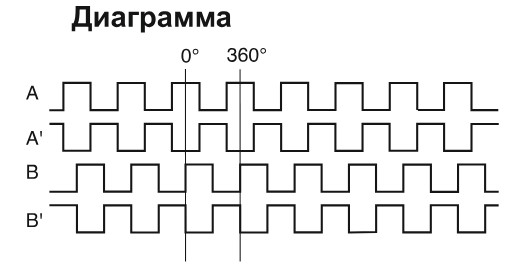

- Диаграмма выходного сигнала
- Документация
Фланцевые магнитные энкодеры серии EIF - устройство, генерирующее сигналы от преобразованных механических движений. Конструкция энкодеров серии EIF, не имеющая подшипников, позволяет за короткие сроки монтировать энкодер вплотную между редуктом и электродвигателем, что обеспечивает защиту от грязи, пыли, коррозии и воздействия жидкостей, увеличивая срок эксплуатации.
-
Компактный корпус. Смонтированный энкодер не увеличивает габариты установки.
-
Высокая степень IP защиты. С IP67 – энкодер защищен от попадания внутрь воды и пыли.
-
Бензо и маслостойкий кабель.
-
Монтаж между двигателем и редуктором позволяет защитить энкодер от внешних повреждений, разрушить энкодер крайне сложно.
-
Отсутствие механических частей. В энкодере нет подшипников и трущихся деталей.
-
Не требует соблюдения соосности.
-
Исполнение из алюминия и нержавеющей стали.
-
Производство станков с ЧПУ
-
Автоматизация и робототехника
-
Пищевая промышленность
-
Логистика и конвейерные системы
-
Грузоподъемная техника
-
Фармацевтическая промышленность
Электрические характеристики:
|
Напряжение питания |
5..30В пост. тока |
|
Защита |
От короткого замыкания |
|
Потребляемый ток |
≤ 60 mA |
|
Выходной сигнал |
А, В и инверсия |
|
Разрешение |
1024имп/об |
Механические характеристики:
|
Степень зашиты |
IP67 |
|
Скорость |
макс. 3.000 об./мин. |
|
Материал корпуса |
Алюминий или нержавеющая сталь |
|
Материал кольца |
Нержавеющая сталь |
|
Рабочая температура |
-40...+90° C |
|
Модель |
Резьба (A) |
B |
C |
D |
E |
F |
G |
H |
I |
|
EIF90 |
M5 |
5,7 мм |
75 мм |
21,4 мм |
7 мм |
9 мм |
54 мм |
60 мм |
90 мм |
|
EIF105 |
M6 |
7 мм |
85 мм |
40 мм |
7 мм |
9,5 мм |
65 мм |
70 мм |
105 мм |
|
EIF120 |
M6 |
7 мм |
100 мм |
40 мм |
7 мм |
10 мм |
74 мм |
80 мм |
120 мм |
|
EIF140 |
M8 |
7 мм |
115 мм |
40 мм |
7 мм |
10,5 мм |
85 мм |
95 мм |
140 мм |
|
EIF160 |
M8 |
9 мм |
130 мм |
40 мм |
7 мм |
10,5 мм |
100 мм |
110 мм |
160 мм |
|
EIF200 |
M10 |
11 мм |
165 мм |
40 мм |
9 мм |
12,5 мм |
120 мм |
130 мм |
200 мм |
|
EIF250 |
M12 |
13,5 мм |
215 мм |
40 мм |
12 мм |
16 мм |
170 мм |
180 мм |
250 мм |
|
Модель |
K |
J |
|
MIRM2011 |
20,4 MM |
11 MM |
|
MIRM3914 |
39 MM |
14 MM |
|
MIRM3919 |
39 MM |
19 MM |
|
MIRM3924 |
39 MM |
24 MM |
|
MIRM3928 |
39 MM |
28 MM |
|
Модель |
L |
|
MIRS11 |
11 MM |
|
MIRS14 |
14 MM |
|
MIRS19 |
19 MM |
|
MIRS24 |
24 MM |
|
MIRS28 |
28 MM |
