Энкодеры с мерным колесом INNOCONT серии ENC TPD

Описание

Описание
Принцип работы
Отличительные особенности
Технические характеристики

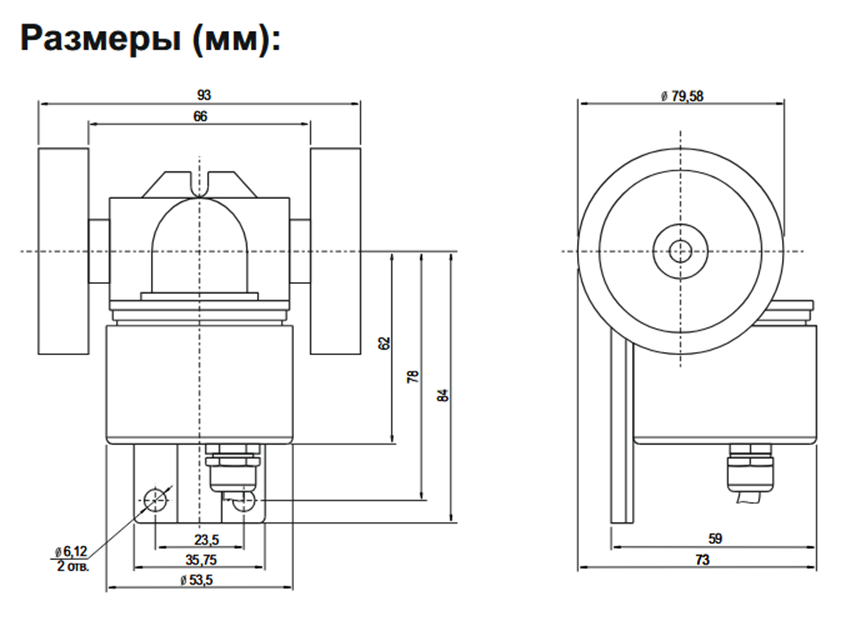

Размеры

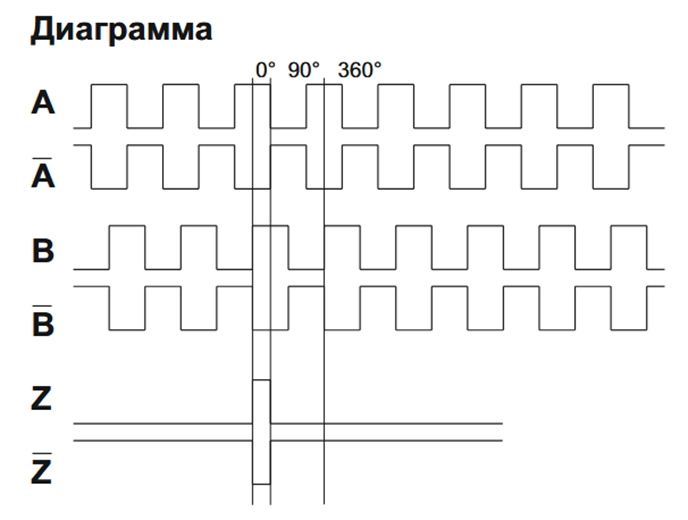

Диаграмма выходного сигнала
3D модели
Документация

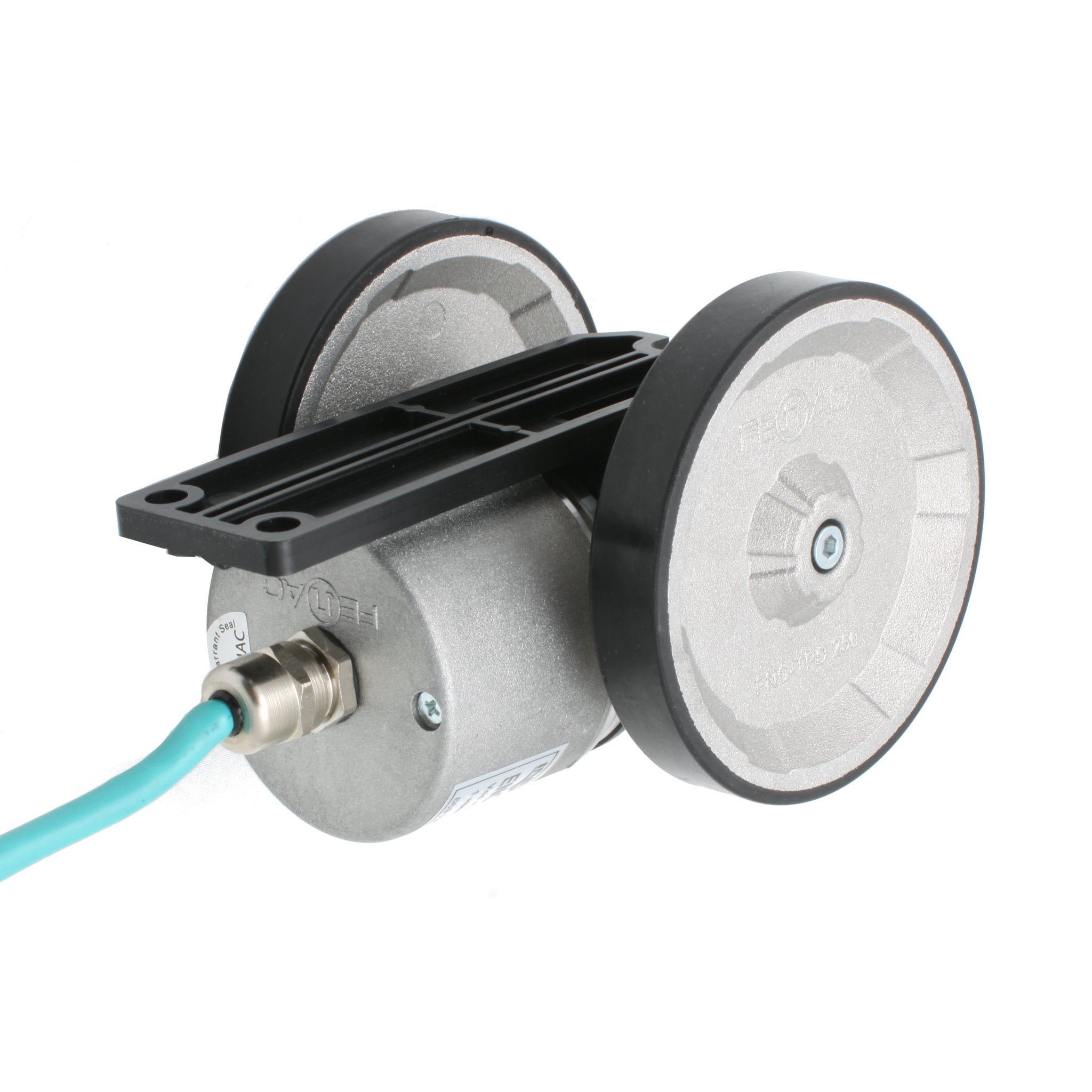

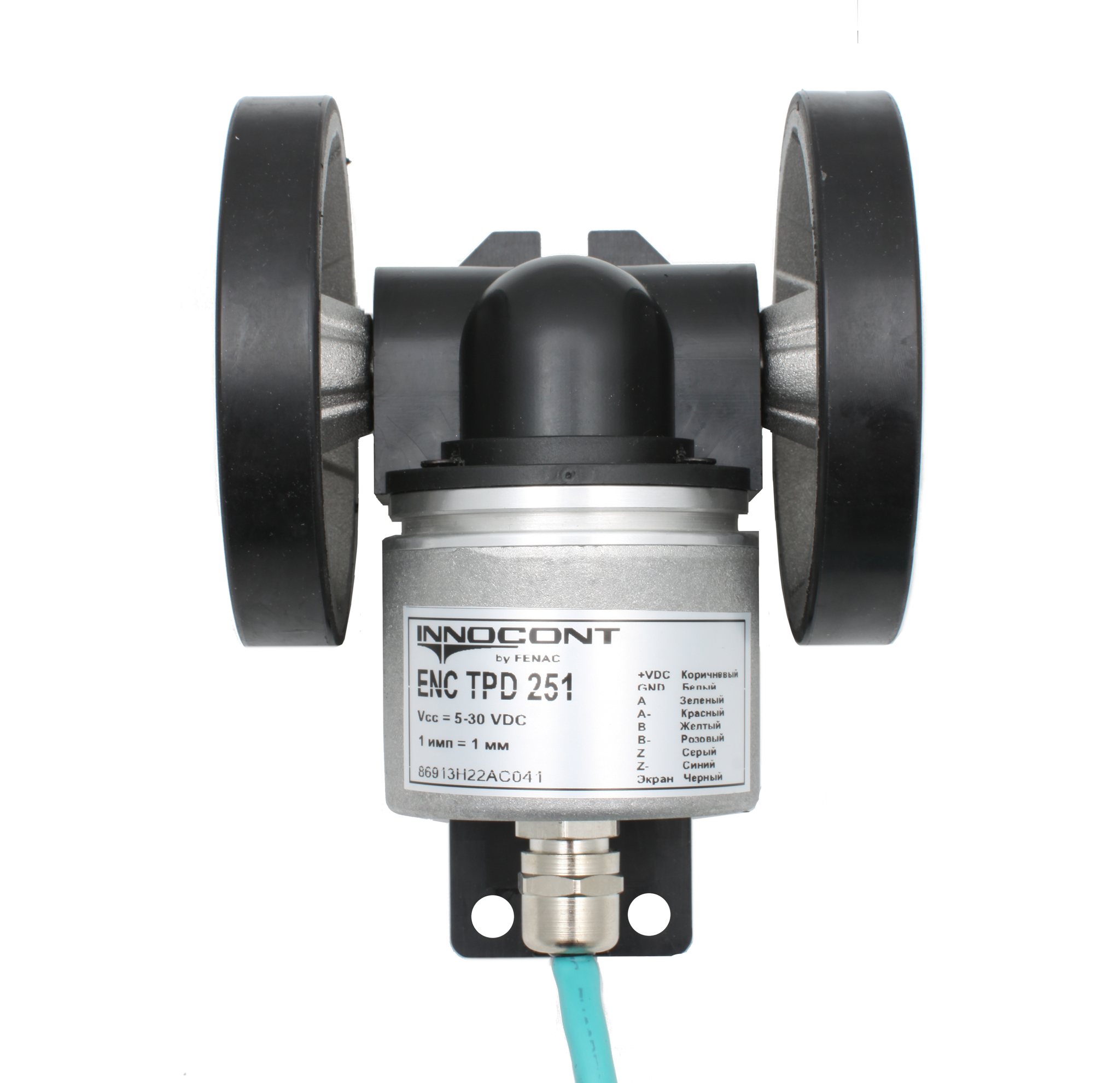

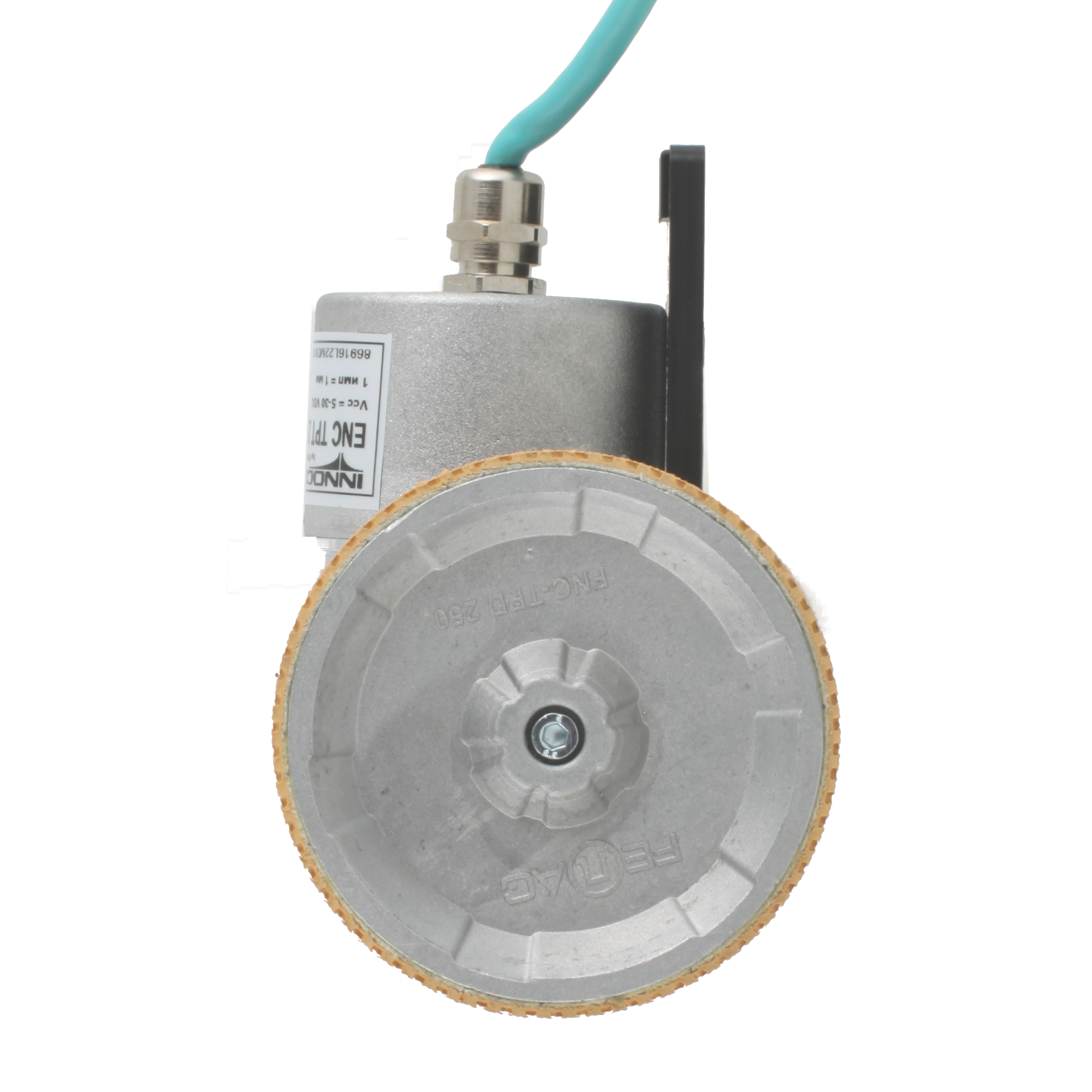

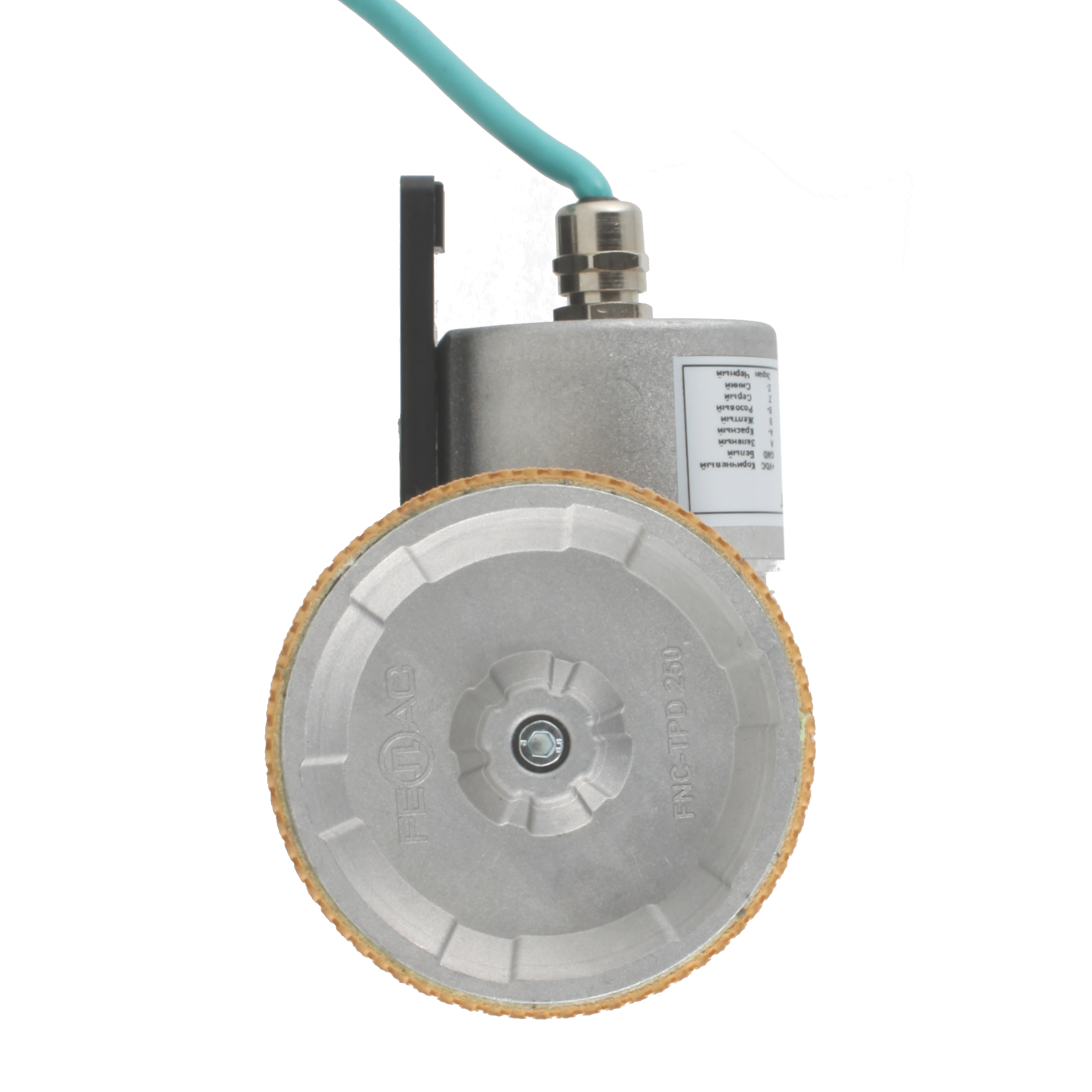

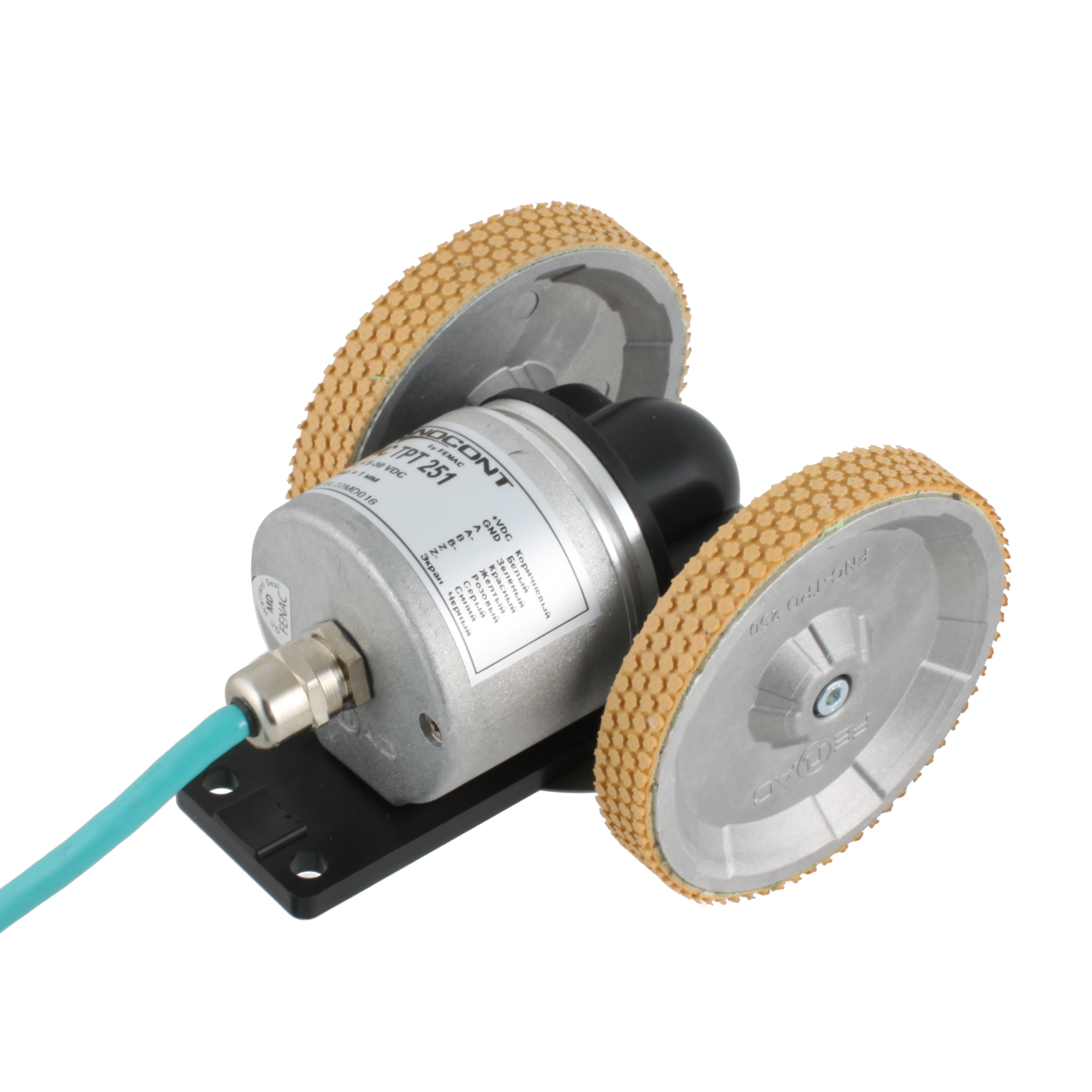

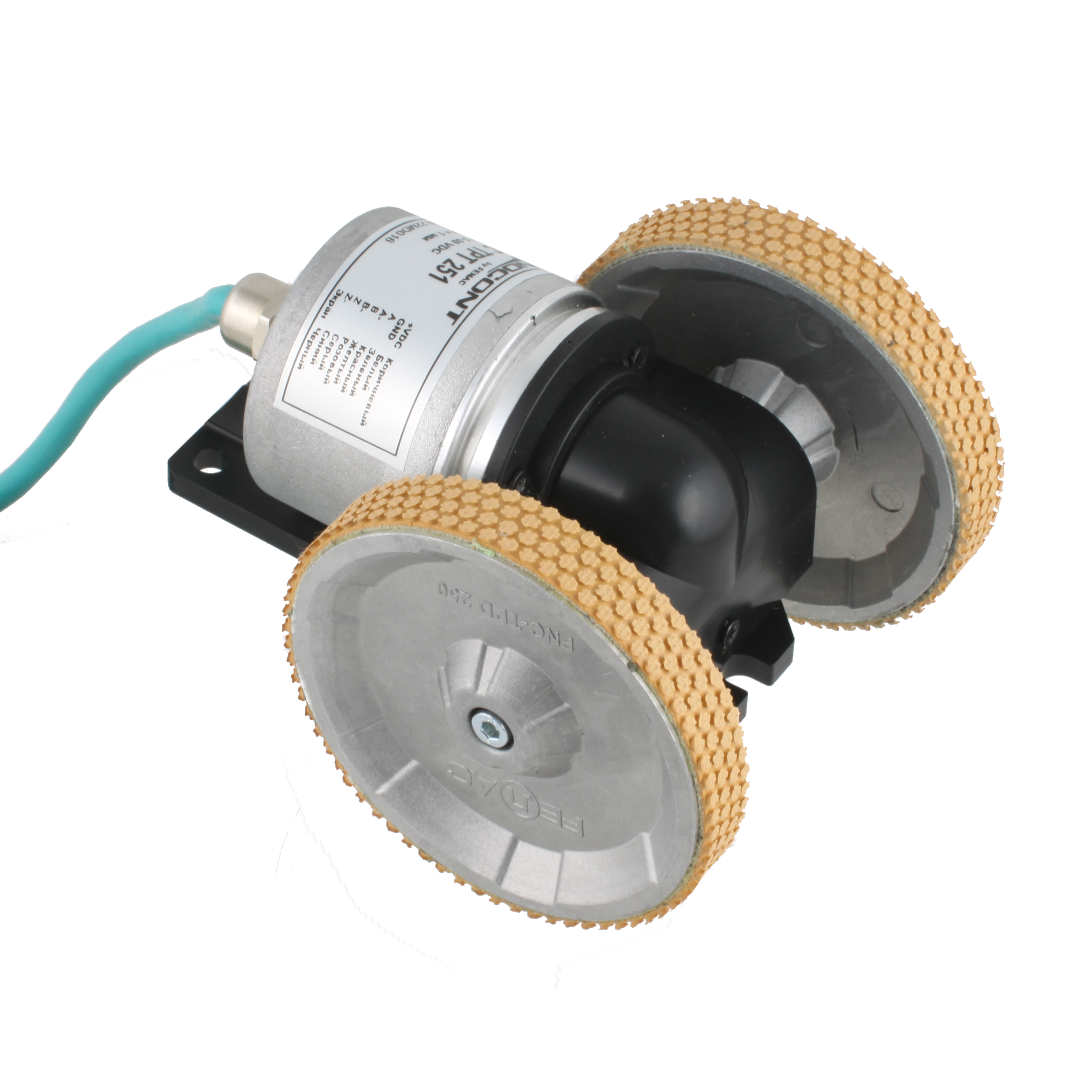

Энкодер INNOCONT ENC TPD – решение для точного измерения длины или скорости движущегося объекта с помощью двух мерных колес, что широко применяется в упаковочной, металлообрабатывающей, текстильной, целлюлозно-бумажной и других промышленностях.

ENC TPD — это устройство, преобразующее вращение измерительных колес в электрический выходной сигнал, в котором мерное колесо, соприкасаясь с движущейся поверхностью, вращается и передает это движение на вал оптического энкодера, где светодиод и фотосенсор через диск с прорезями формируют два сдвинутых по фазе импульсных сигнала (A и B), позволяя определять пройденное расстояние и скорость по количеству импульсов.

Применяется для измерения длины или скорости подвижного объекта.
Различные варианты размеров мерных колес.
Прочная конструкция механической и электрической частей.

Напряжение питания	4,75...30В пост. тока
Защита	От короткого замыкания От обратной полярности От перенапряжения
Потребляемый ток	≤60 mA (24 VDC)
Выходная частота	Макс. 200 kHz
Выходной сигнал	фазы A, B (смещение фазы на 90°) и Z
Цифровой выход	Push-Pull
Помехоустойчивость	DIN EN 61000-6-2
Излучаемые помехи	DIN EN 61000-6-2
Степень защиты	IP 65
Скорость	макс. 10.000 об.
Момент при старте	≤0.020 Н*м
Материалы корпуса	алюминий
Материал мерного колеса	алюминий
Материал поверхности мерного колеса	резина
Рабочая температура	-20...+85° С
Температура хранения	-30...+90° С
Вес	~ 650 гр.
