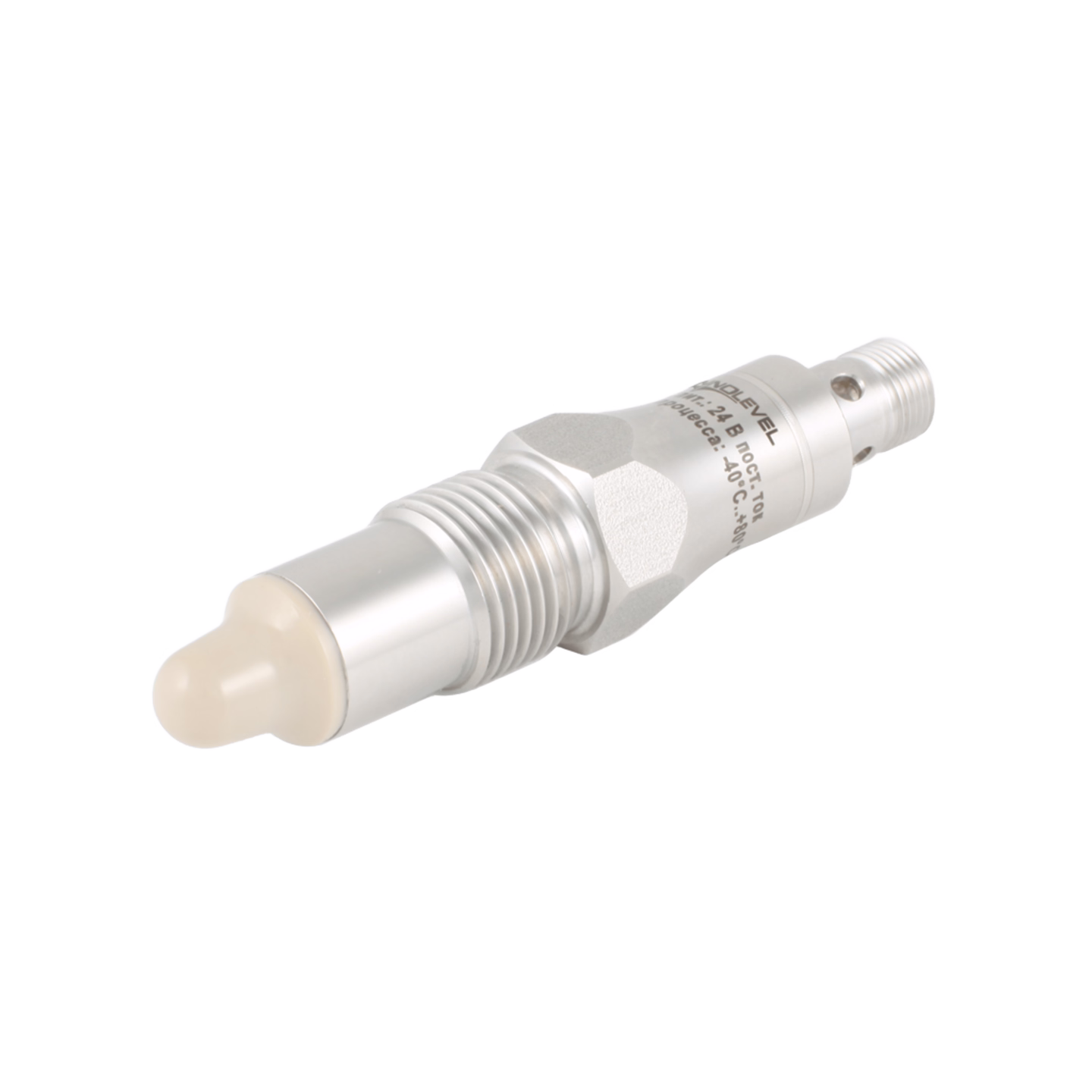

    Емкостно-частотный датчик уровня INNOLEVEL RF

    Описание

    INNOLEVEL серии RF - представляет собой емкостно-частотный датчик уровня. Используется для контроля уровня сыпучих материалов и жидких сред. Датчик применяется для пищевых и не пищевых порошкообразных и гранулированных материалов, жидких сред, в том числе склонных к налипанию.

    В емкостно-частотный датчик встроен электрод, который образует конденсатор с корпусом датчика. Среда с которой контактирует датчик имеет собственную диэлектрическую постоянную, от которой зависит значение емкости. Датчик измеряет электрическую емкость между зондом и стенкой емкости, кроме того, вместе с катушкой, находящейся в контактной части, образуется резонансный контур. Как только измеренная резонансная частота достигает установленного порога срабатывания, происходит переключение выходного сигнала датчика.
    • Выходной сигнал PNP.
    • Датчик имеет защиту от короткого замыкания.
    • Материалы контактной части — PEEK
    • Работает с налипающими средами.
    • Программатор для настройки

    • Пищевая промышленность (раст. масло, напитки, молоко и молочные продукты)

    • Химическая промышленность (растворы солей, щелочей, кислот)

    • ЖКХ (техническая и питьевая вода, конденсат, системы водоподготовки)

    • СИП-станции (вода, реагенты и их растворы)

    • Порошкообразные и гранулированные сыпучие материалы с ДК>1,5

    Подключение

     M12x4PIN

    Материал контактной части

    PEEK

    Материал корпуса

    Нерж. сталь SUS304

    Напряжение питания

    		       24 В пост. тока ±10%

    Выходной сигнал

    PNP, 2хPNP(NO+NC)

    Температура окружающей среды, °C

    -40...+70

    Температура процесса, °C

    -40...+115 (макс. +135 не более одного часа, при температуре окр. среды менее +50)

    Макс. рабочее давление, бар

    до 100

    Класс защиты

    IP 67/69K

    Резьба

    G 1/2"

    Перечисленные ниже опции не входят в комплект поставки емкостно-частотного датчика уровня INNOLEVEL серии RF, не являются обязательными к его комплектованию, однако позволяют решать определенные задачи, связанные с монтажом.

    • Программатор

      1. Для настройки параметров датчика. В комплект входит: программатор,

      необходимые соединительные кабели, руководство пользователя      . Артикул: KOMM700
    • Приварная бобышка

      1. Для монтажа датчиков с резьбой G1/2" , общепромышленное исполнение

      Материал      : сталь 3, артикул: IL-G1/2L; материал: нерж. сталь 304, артикул: IL-G1/2L-S304

      Материал: нерж. сталь 316L, артикул: ZPW1-711 (без индикатора протечки)

      2. Для монтажа датчиков с резьбой       G1/2" , гигиеническое исполнение

      Материал      : сталь 3, артикул: IL-G1/2S; материал: нерж. сталь 304, артикул: IL-G1/2S-S304 Материал: нерж. сталь 316L, артикул: ZPW3-321 (с идикатором протечки)
    • Разъем М12х4pin с гермовводом PG7 (степень защиты IP67)

      1. Прямое исполнение. Материал: полибутилентерефталат. Артикул: IL-ES18

      2. Угловое исполнение. Материал: полибутилентерефталат. Артикул: IL-ES14
    • Кабель с разъемом М12х4pin (степень защиты IP69K)

      1. Гигиеническое, прямое. Материалы: термопласт и нерж. сталь.

      Артикулы      : ESG 34AY**00

      2. Гигиеническое, угловое. Материалы: термопласт и нерж. сталь. Артикулы: ESW 33AY**00

      3. Стандартное, прямое. Материал: полиуретан. Артикулы: ESG 34AH**00 44

      4. Стандартное, угловое. Материал: полиуретан. Артикулы: ESW 33AH**00

      (** - обозначение длины, 02, 05, 10 соответствует 2, 5, 10 м)

      Более подробная информация изложена в инструкции по эксплуатации.

    Инструкция INNOLEVEL серии RF

    Все товары категории

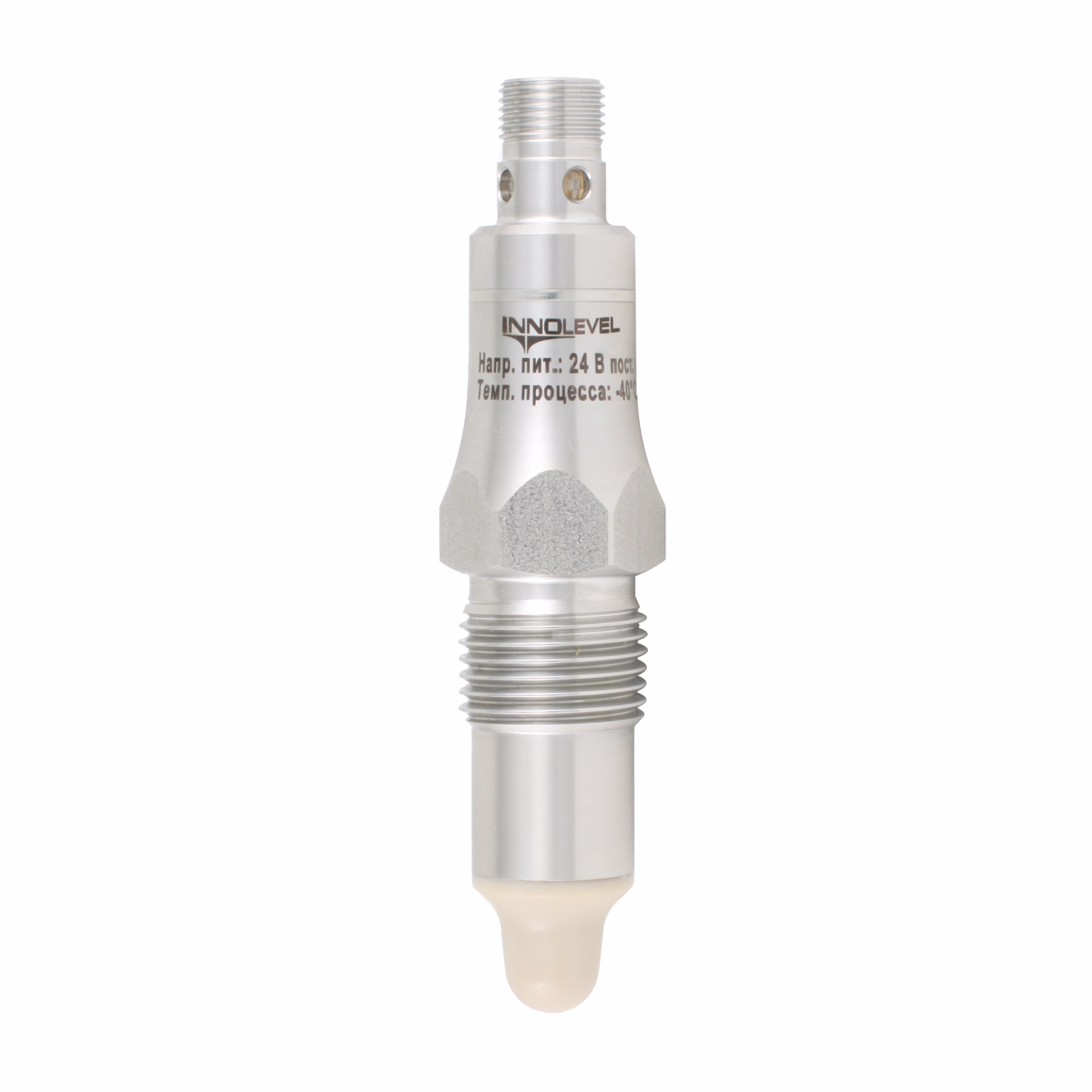

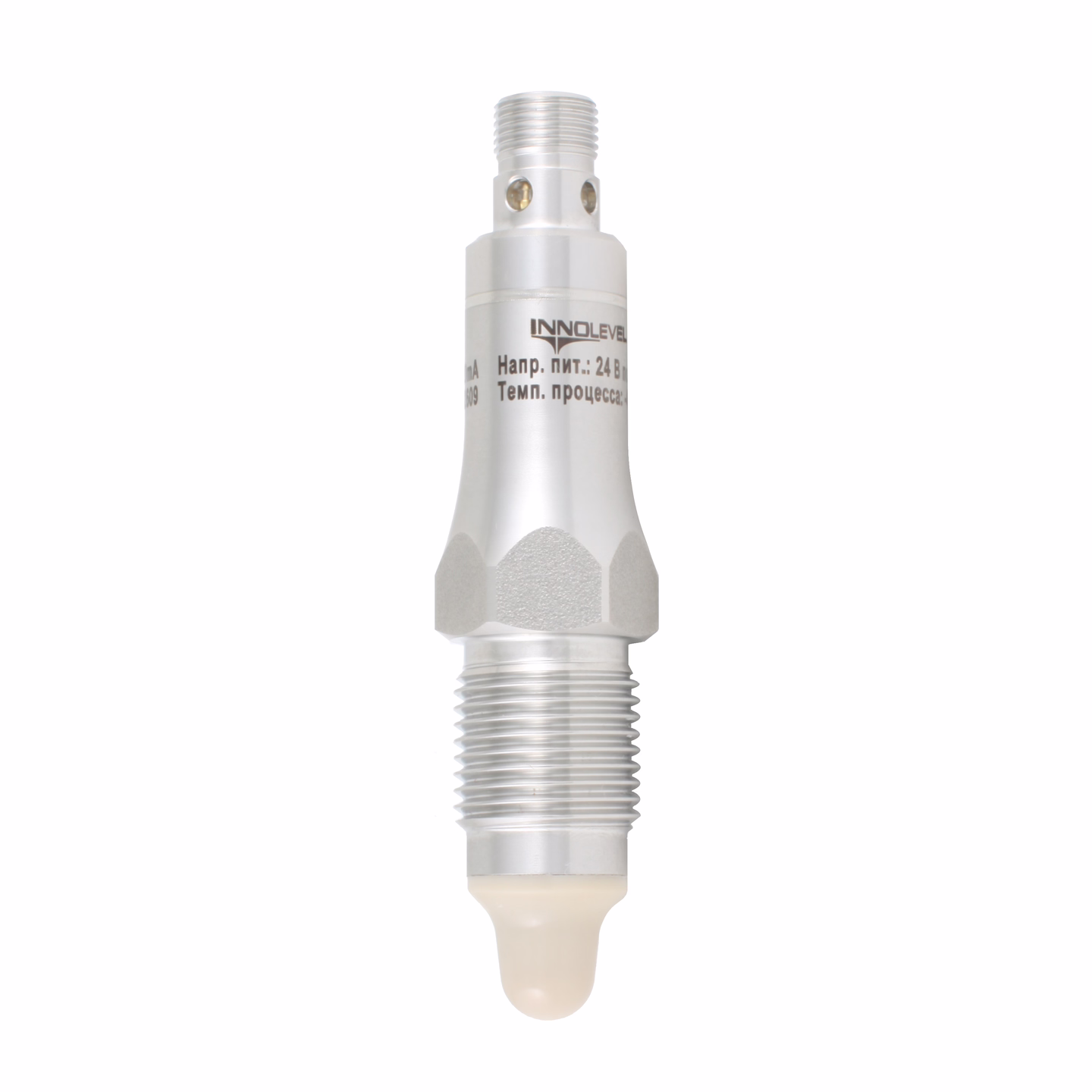

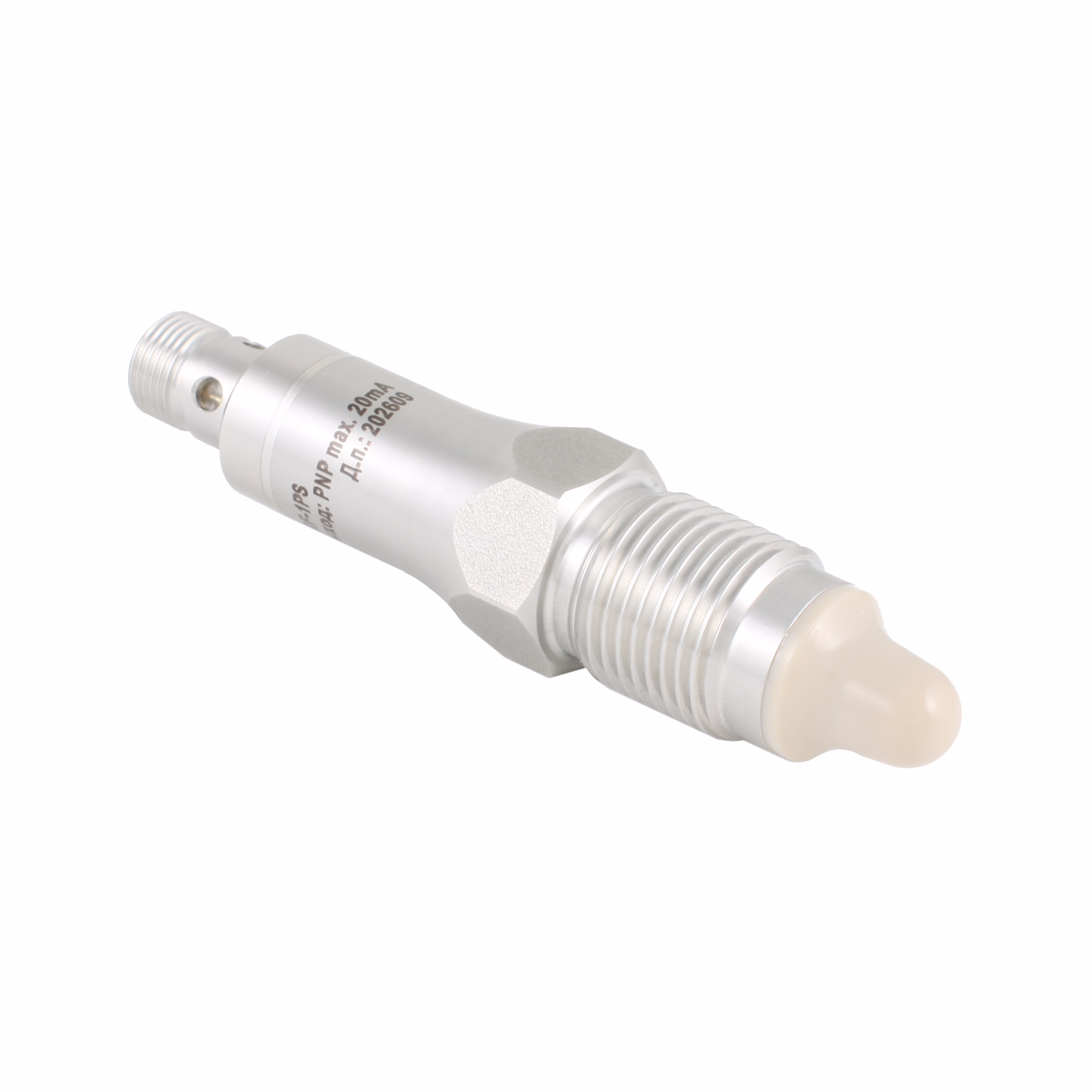

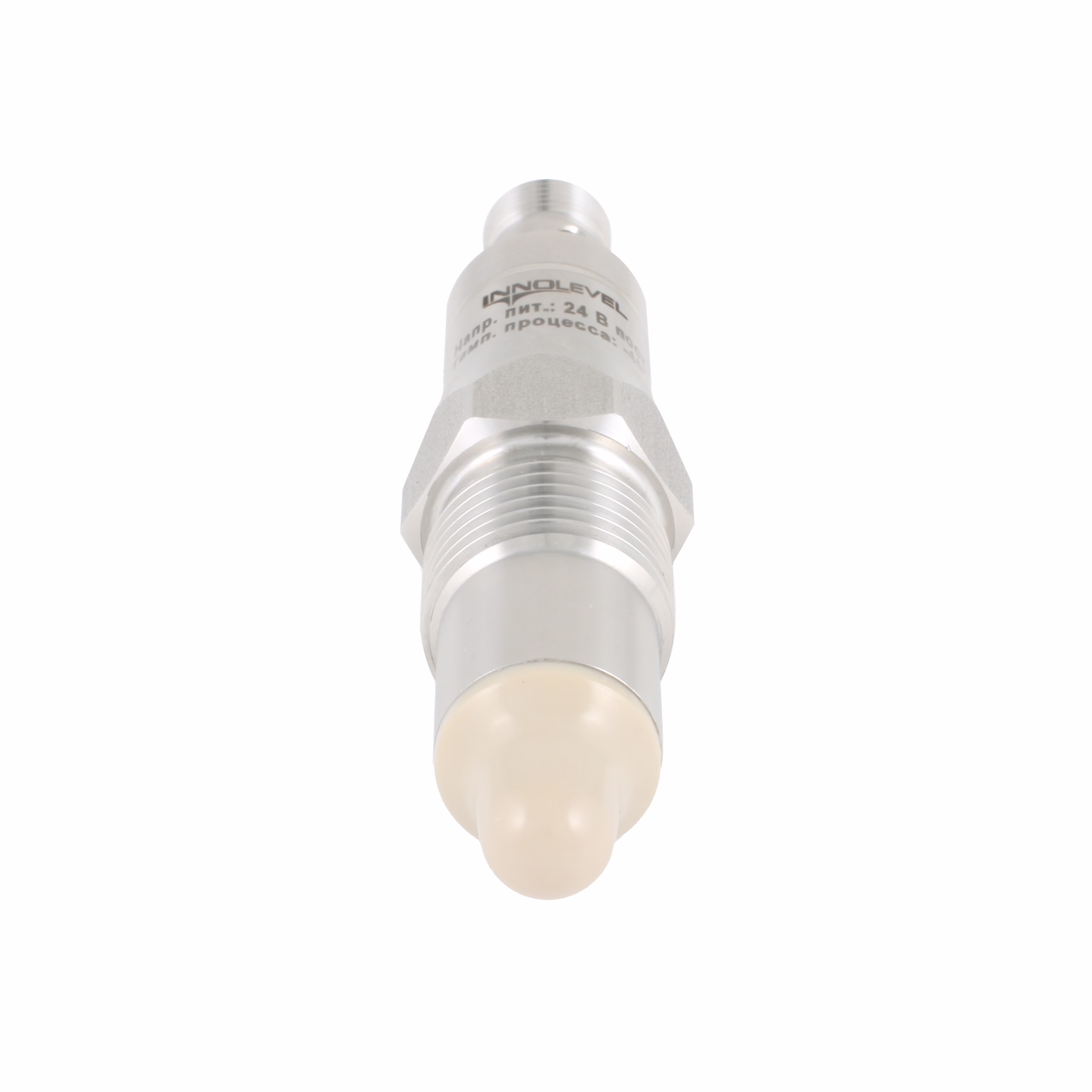

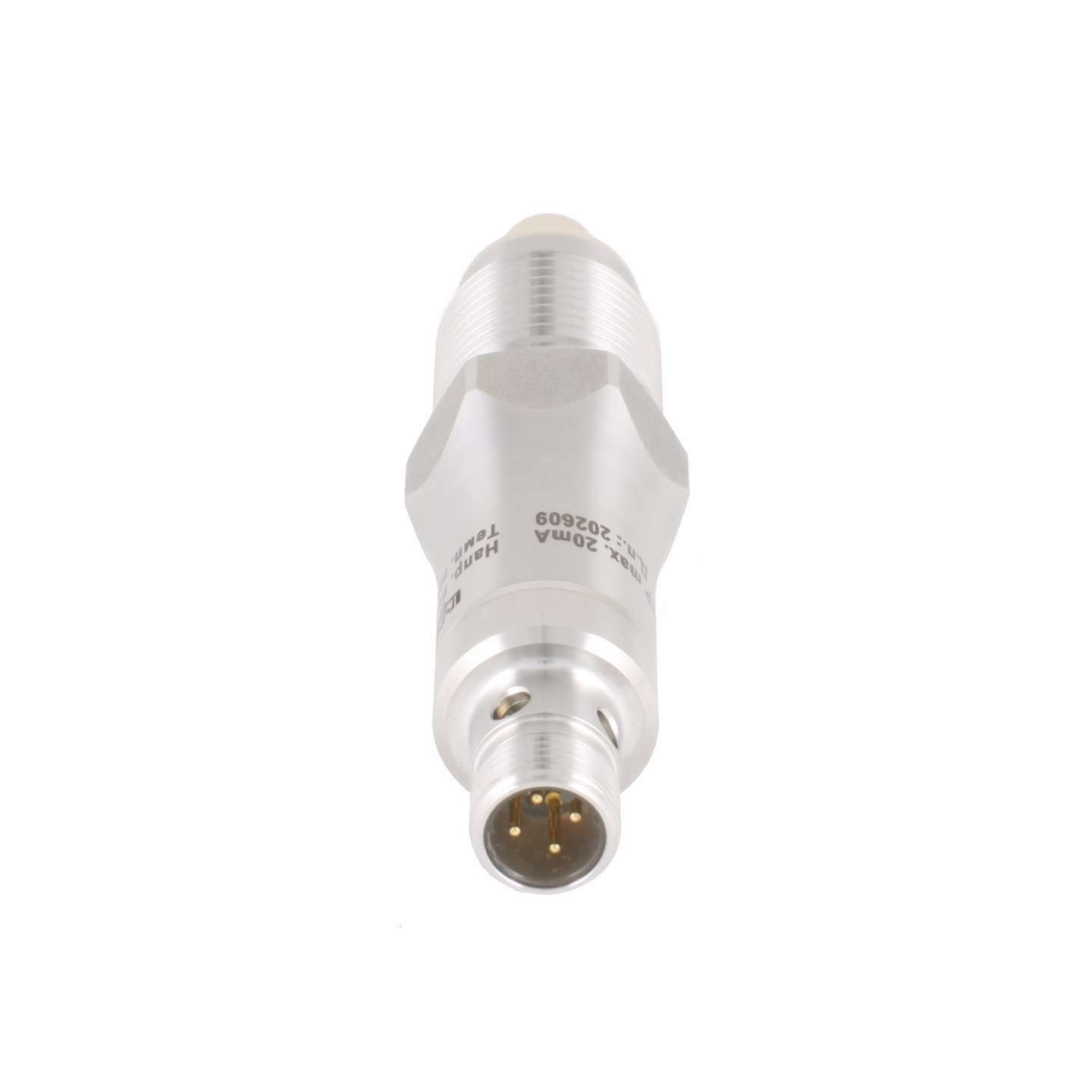

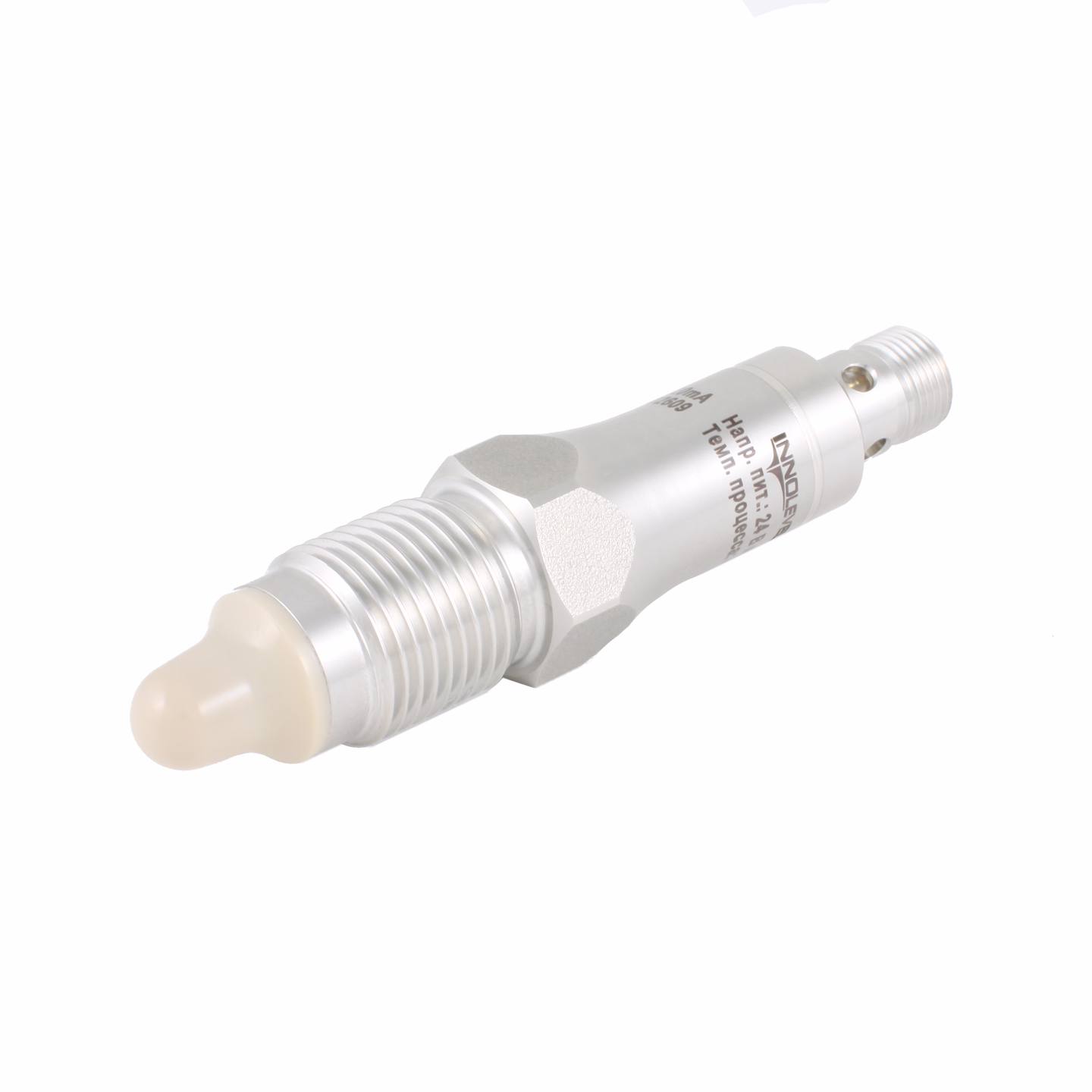

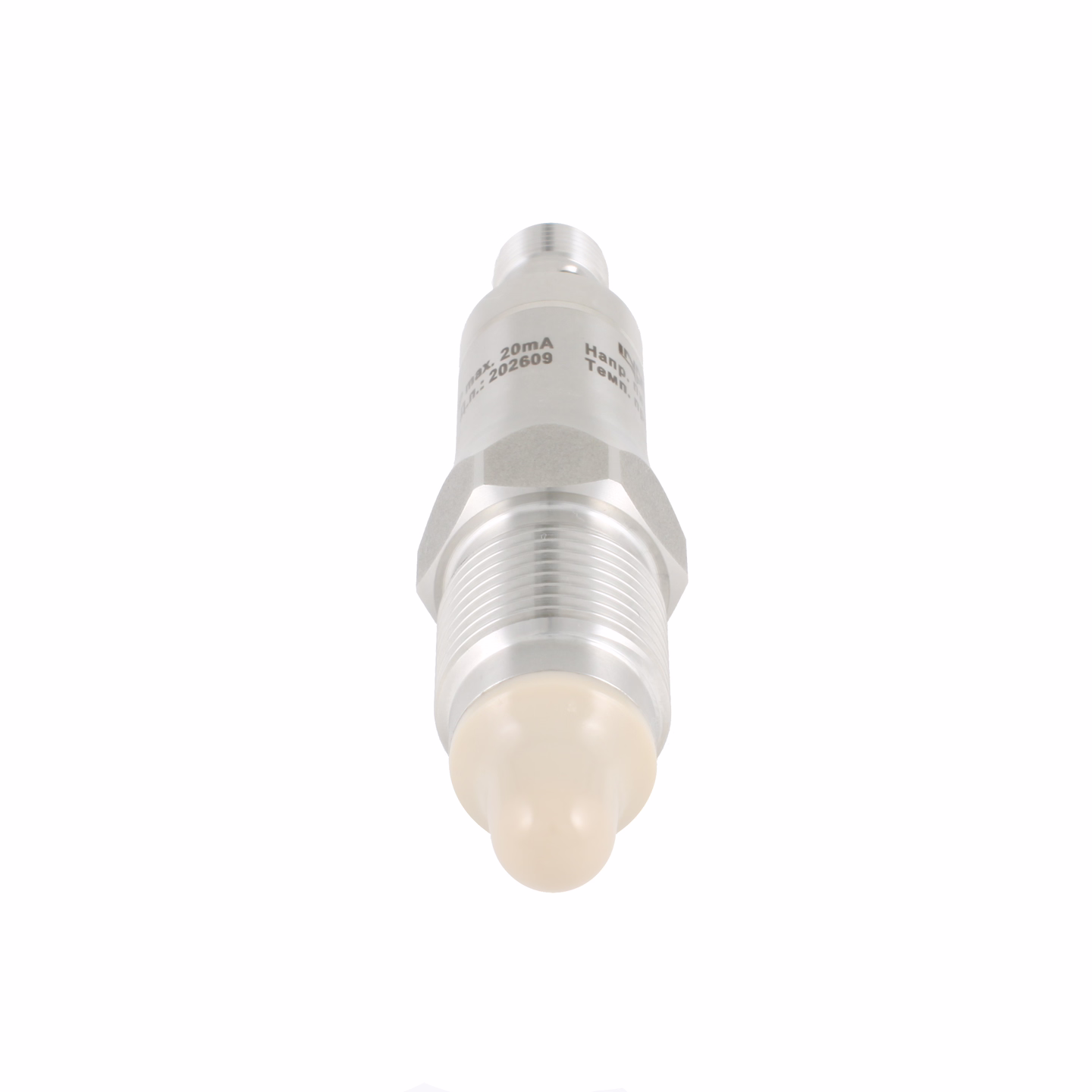

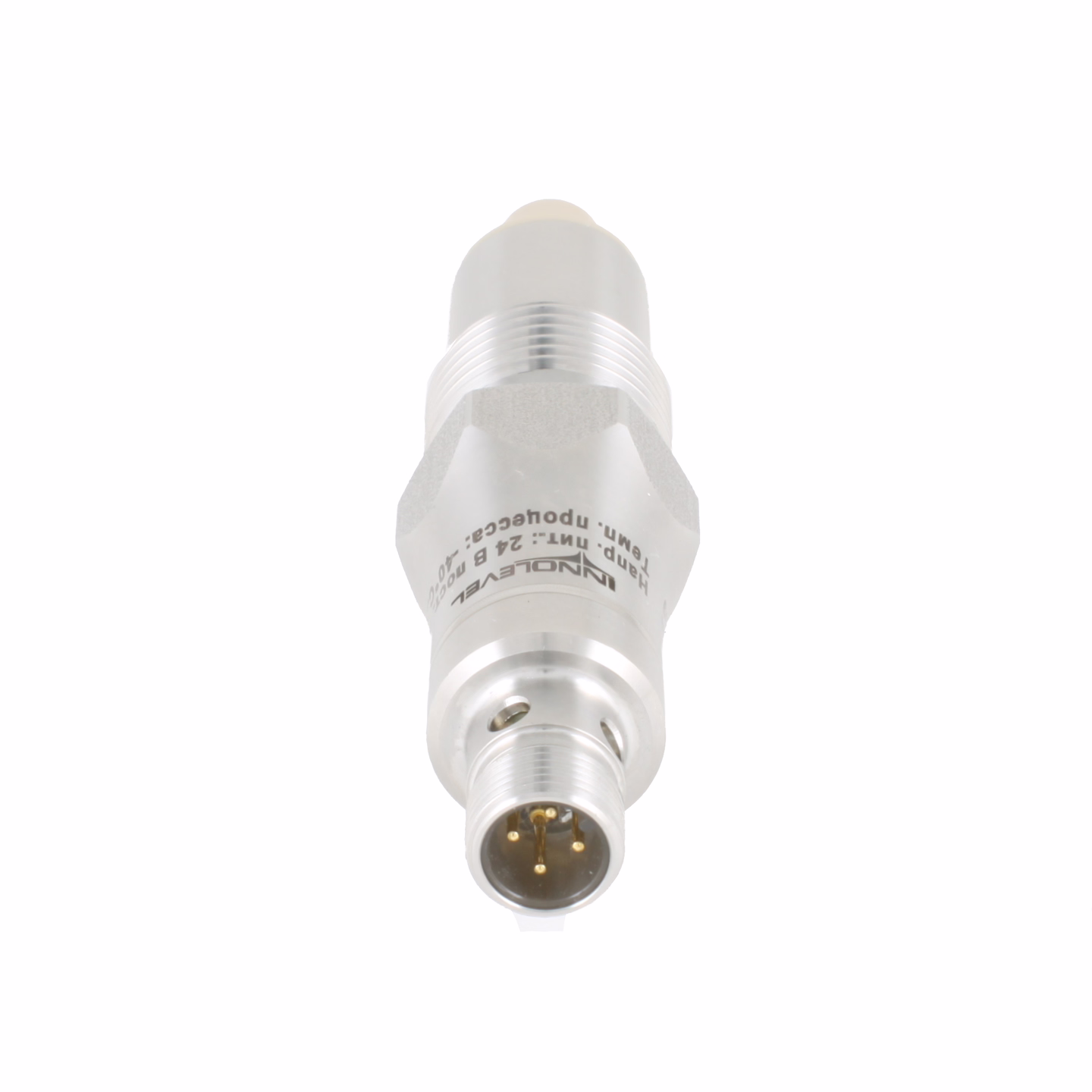

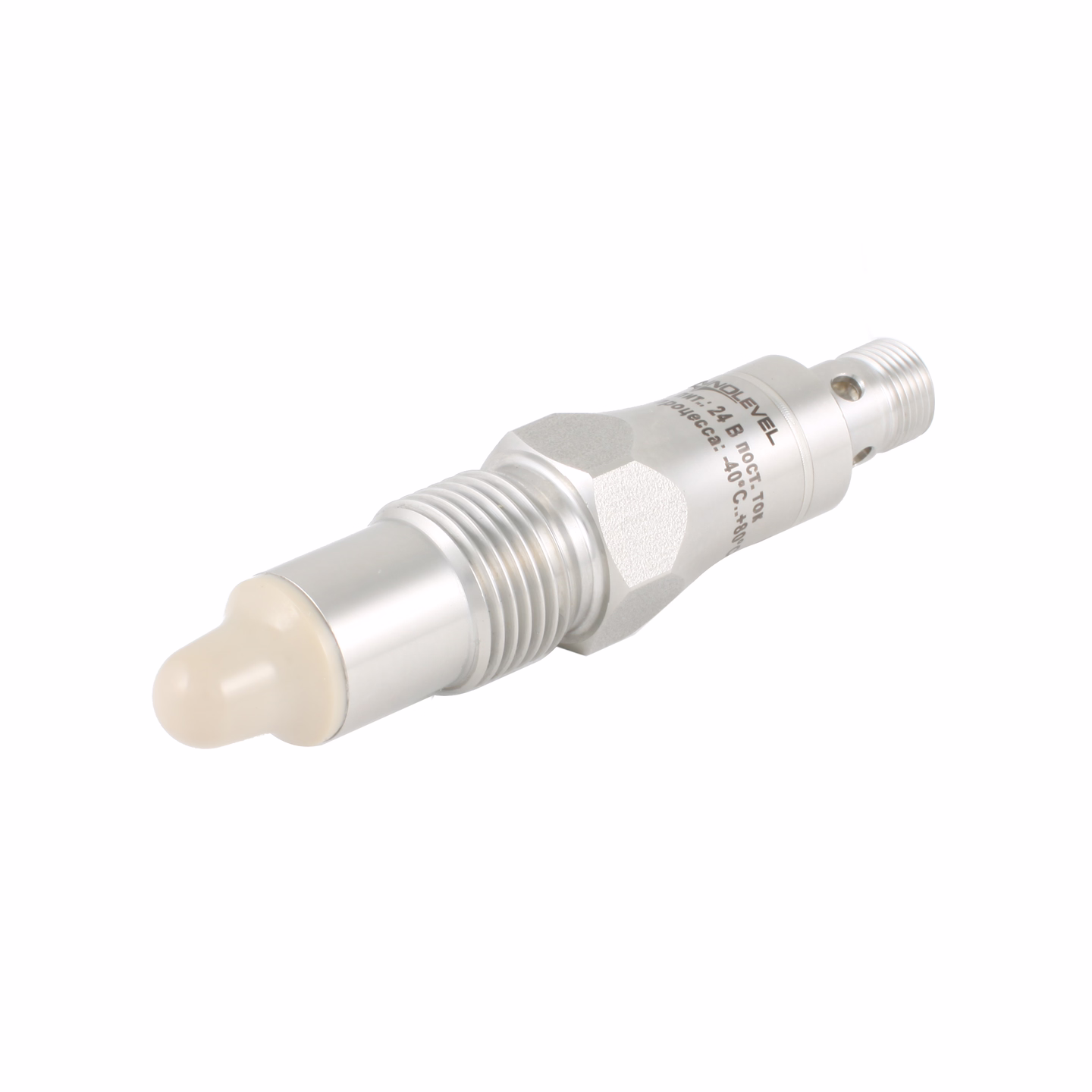

    Емкостно-частотный датчик уровня, компактное исполнение, -40 + 115 С, Pmax=100 bar, 24 VDC, IP67, выход 2xPNP (NO+NC), разъем М12x4 pin, нерж. сталь, индикация, соединение G 1/2" нерж. сталь Емкостно-частотный датчик уровня, компактное исполнение, -40 + 115 С, Pmax=100 bar, 24 VDC, IP67, выход 2xPNP (NO+NC), разъем М12x4 pin, нерж. сталь, индикация, соединение G 1/2" нерж. сталь Емкостно-частотный датчик уровня, компактное исполнение, -40 + 115 С, Pmax=100 bar, 24 VDC, IP67, выход 2xPNP (NO+NC), разъем М12x4 pin, нерж. сталь, индикация, соединение G 1/2" нерж. сталь Емкостно-частотный датчик уровня, компактное исполнение, -40 + 115 С, Pmax=100 bar, 24 VDC, IP67, выход 2xPNP (NO+NC), разъем М12x4 pin, нерж. сталь, индикация, соединение G 1/2" нерж. сталь Емкостно-частотный датчик уровня, компактное исполнение, -40 + 115 С, Pmax=100 bar, 24 VDC, IP67, выход 2xPNP (NO+NC), разъем М12x4 pin, нерж. сталь, индикация, соединение G 1/2" нерж. сталь
    Емкостно-частотный датчик уровня, компактное исполнение, -40 + 115 С, Pmax=100 bar, 24 VDC, IP67, выход 2xPNP (NO+NC), разъем М12x4 pin, нерж. сталь, индикация, соединение G 1/2" нерж. сталь
    Артикул:
    IL-RF-2PS
    Артикул скопирован
    Степень защиты (IP): IP67/69К
    Температура эксплуатации: -40…+115
    Тип: Емкостно-частотный
    Скоро появится на складе
    18 500 ₽
    В корзине
    Емкостно-частотный датчик уровня, компактное исполнение, -40 + 115 С, Pmax=100 bar, 24 VDC, IP67, выход PNP, разъем М12x4 pin, нерж. сталь, индикация, соединение G 1/2" нерж. сталь Емкостно-частотный датчик уровня, компактное исполнение, -40 + 115 С, Pmax=100 bar, 24 VDC, IP67, выход PNP, разъем М12x4 pin, нерж. сталь, индикация, соединение G 1/2" нерж. сталь Емкостно-частотный датчик уровня, компактное исполнение, -40 + 115 С, Pmax=100 bar, 24 VDC, IP67, выход PNP, разъем М12x4 pin, нерж. сталь, индикация, соединение G 1/2" нерж. сталь Емкостно-частотный датчик уровня, компактное исполнение, -40 + 115 С, Pmax=100 bar, 24 VDC, IP67, выход PNP, разъем М12x4 pin, нерж. сталь, индикация, соединение G 1/2" нерж. сталь Емкостно-частотный датчик уровня, компактное исполнение, -40 + 115 С, Pmax=100 bar, 24 VDC, IP67, выход PNP, разъем М12x4 pin, нерж. сталь, индикация, соединение G 1/2" нерж. сталь
    Емкостно-частотный датчик уровня, компактное исполнение, -40 + 115 С, Pmax=100 bar, 24 VDC, IP67, выход PNP, разъем М12x4 pin, нерж. сталь, индикация, соединение G 1/2" нерж. сталь
    Артикул:
    IL-RF-1PS
    Артикул скопирован
    Степень защиты (IP): IP67/69К
    Температура эксплуатации: -40…+115
    Тип: Емкостно-частотный
    Скоро появится на складе
    18 000 ₽
    В корзине
    Емкостно-частотный датчик уровня, компактное исполнение, -40 + 115 С, Pmax=100 bar, 24 VDC, IP67, выход 2xPNP (NO+NC), разъем М12x4 pin, нерж. сталь, индикация, соединение G 1/2" гигиеническое исполнение, нерж. сталь Емкостно-частотный датчик уровня, компактное исполнение, -40 + 115 С, Pmax=100 bar, 24 VDC, IP67, выход 2xPNP (NO+NC), разъем М12x4 pin, нерж. сталь, индикация, соединение G 1/2" гигиеническое исполнение, нерж. сталь Емкостно-частотный датчик уровня, компактное исполнение, -40 + 115 С, Pmax=100 bar, 24 VDC, IP67, выход 2xPNP (NO+NC), разъем М12x4 pin, нерж. сталь, индикация, соединение G 1/2" гигиеническое исполнение, нерж. сталь Емкостно-частотный датчик уровня, компактное исполнение, -40 + 115 С, Pmax=100 bar, 24 VDC, IP67, выход 2xPNP (NO+NC), разъем М12x4 pin, нерж. сталь, индикация, соединение G 1/2" гигиеническое исполнение, нерж. сталь Емкостно-частотный датчик уровня, компактное исполнение, -40 + 115 С, Pmax=100 bar, 24 VDC, IP67, выход 2xPNP (NO+NC), разъем М12x4 pin, нерж. сталь, индикация, соединение G 1/2" гигиеническое исполнение, нерж. сталь
    Емкостно-частотный датчик уровня, компактное исполнение, -40 + 115 С, Pmax=100 bar, 24 VDC, IP67, выход 2xPNP (NO+NC), разъем М12x4 pin, нерж. сталь, индикация, соединение G 1/2" гигиеническое исполнение, нерж. сталь
    Артикул:
    IL-RF-2PH
    Артикул скопирован
    Степень защиты (IP): IP67/69К
    Температура эксплуатации: -40…+115
    Тип: Емкостно-частотный
    Скоро появится на складе
    19 000 ₽
    В корзине
    Емкостно-частотный датчик уровня, компактное исполнение, -40 + 115 С, Pmax=100 bar, 24 VDC, IP67, выход PNP, разъем М12x4 pin, нерж. сталь, индикация, соединение G 1/2" гигиеническое исполнение, нерж. сталь Емкостно-частотный датчик уровня, компактное исполнение, -40 + 115 С, Pmax=100 bar, 24 VDC, IP67, выход PNP, разъем М12x4 pin, нерж. сталь, индикация, соединение G 1/2" гигиеническое исполнение, нерж. сталь Емкостно-частотный датчик уровня, компактное исполнение, -40 + 115 С, Pmax=100 bar, 24 VDC, IP67, выход PNP, разъем М12x4 pin, нерж. сталь, индикация, соединение G 1/2" гигиеническое исполнение, нерж. сталь Емкостно-частотный датчик уровня, компактное исполнение, -40 + 115 С, Pmax=100 bar, 24 VDC, IP67, выход PNP, разъем М12x4 pin, нерж. сталь, индикация, соединение G 1/2" гигиеническое исполнение, нерж. сталь Емкостно-частотный датчик уровня, компактное исполнение, -40 + 115 С, Pmax=100 bar, 24 VDC, IP67, выход PNP, разъем М12x4 pin, нерж. сталь, индикация, соединение G 1/2" гигиеническое исполнение, нерж. сталь
    Емкостно-частотный датчик уровня, компактное исполнение, -40 + 115 С, Pmax=100 bar, 24 VDC, IP67, выход PNP, разъем М12x4 pin, нерж. сталь, индикация, соединение G 1/2" гигиеническое исполнение, нерж. сталь
    Артикул:
    IL-RF-1PH
    Артикул скопирован
    Степень защиты (IP): IP67/69К
    Температура эксплуатации: -40...+115
    Тип: Емкостно-частотный
    Скоро появится на складе
    18 500 ₽
    В корзине
    Программатор для емкостно-частотных сигнализаторов уровня IL-RF
    Программатор для емкостно-частотных сигнализаторов уровня IL-RF
    Артикул:
    KOMM700
    Артикул скопирован
    Тип: Программатор
    Скоро появится на складе
    36 000 ₽
    В корзине
