Дроссели переменного тока ZC-OCL

Входные и выходные трехфазные дроссели ZC-OCL для ПЧ INNOVERT.

В России уже работает

преобразователей INNOVERT

Описание

Описание
Преимущества
Применение
Характеристики
Габариты
Схема подключений
Документация

Дроссели устанавливаются во входных и выходных силовых цепях преобразователей частоты INNOVERT «в разрыв» силовых кабелей для предотвращения негативного воздействия импульсных напряжений на ПЧ.

Различают входные и выходные сетевые дроссели:
Входные дроссели уменьшают риск повреждения преобразователя частоты (ПЧ) из-за импульсных перенапряжений и дисбаланса фазного напряжения (>2%). Они также помогают формировать синусоидальную волну питающего напряжения, что снижает действующий ток. Импульсные перенапряжения могут возникать из-за:

Установкой рядом с приводом мощным силовым электронным оборудованием (например, приводы постоянного и переменного тока, промышленные выпрямители, установки улучшения коэффициента мощности и т.п.).
Электродвигателями с запуском непосредственно от сети с помощью магнитных пускателей или софт-стартеров.
Авариями в системе электроснабжения.
Использованием сварочного оборудования рядом с преобразователями.

Выход из строя преобразователей из-за импульсных перенапряжений или некачественного напряжения питания не являются гарантийными случаями

Выходные дроссели должны обязательно использоваться в случаях, если длина силового кабеля, соединяющего преобразователь и двигатель, превышает 30м для любого типа кабеля или 45м для неэкранированного кабеля.

Более точные длины кабелей между ПЧ и электродвигателем в зависимости от используемой мощности электродвигателя можно найти в разделе «Документация».

Также выходные дроссели устанавливают, если преобразователь питает несколько двигателей. Различают подсоединение нагрузок «веером» или «шлейфом». При «веере» все моторные кабели соединяются на выходе преобразователя. В этом случае установка выходных дросселей обязательна. При «шлейфе» от преобразователя отходит только один кабель, который сначала подсоединяется к одному двигателю, потом к другому и т.д.

выходные дроссели значительно уменьшают вероятность отказа преобразователя при коротких замыканиях в цепи двигателя, и особенно при коротких замыканиях «на землю»
Входные дроссели уменьшают риск повреждения преобразователя частоты

Входные дроссели служат для снижения вероятности повреждения преобразователя из-за импульсных перенапряжений или большого дисбаланса фазного напряжения (>2%) в этой линии питания.Также входные дроссели используют для максимального приближения к синусоиде формы волны питающего тока, что, в свою очередь, уменьшает действующее значение этого тока.

Выходные дроссели необходимы для сглаживания напряжения ПЧ, поступающих на электродвигатель, а также для снижения емкостных токов при больших длинах кабелей между ПЧ и электродвигателем.

Характеристики	Значения
Напряжение сети	380 В, 50/60 Гц
Электрическая прочность изоляции	3000 В, 50 Гц
Степень защиты	IP 00
Температура эксплуатации	-25°С…+45°С (без обледенения)
Относительная влажность	(при t = 25°C) до 90% (без конденсата)
Класс изоляции	F (155С)
t перегрева	45°С

Модель	Схема	Мощность, кВт	Ток, А	Индуктивность, мГн	Размеры, мм
Модель	Схема	Мощность, кВт	Ток, А	Индуктивность, мГн	L	D	W	W1	H	AxB

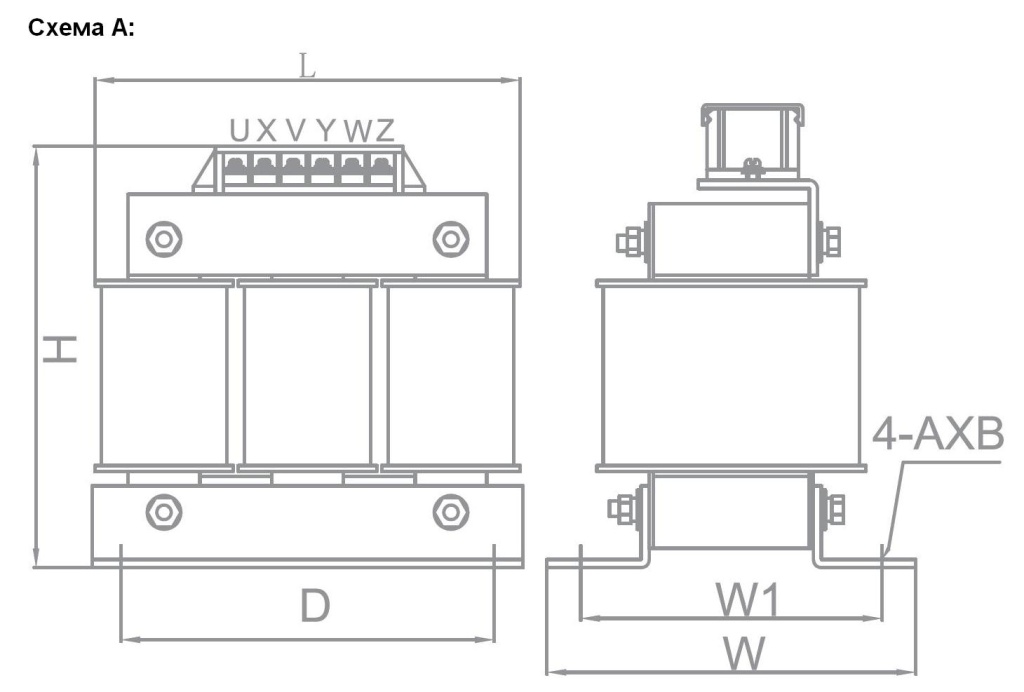

ZC-OCL-1,5	А	1,5	5	1,4	115	90	89	70	135	6х11
ZC-OCL-2,2		2,2	7	1	115	90	89	70	135	6х11
ZC-OCL-3,7		3,7	10	0,7	115	90	89	70	135	6х11
ZC-OCL-5,5		5,5	15	0,47	115	90	89	70	135	6х11

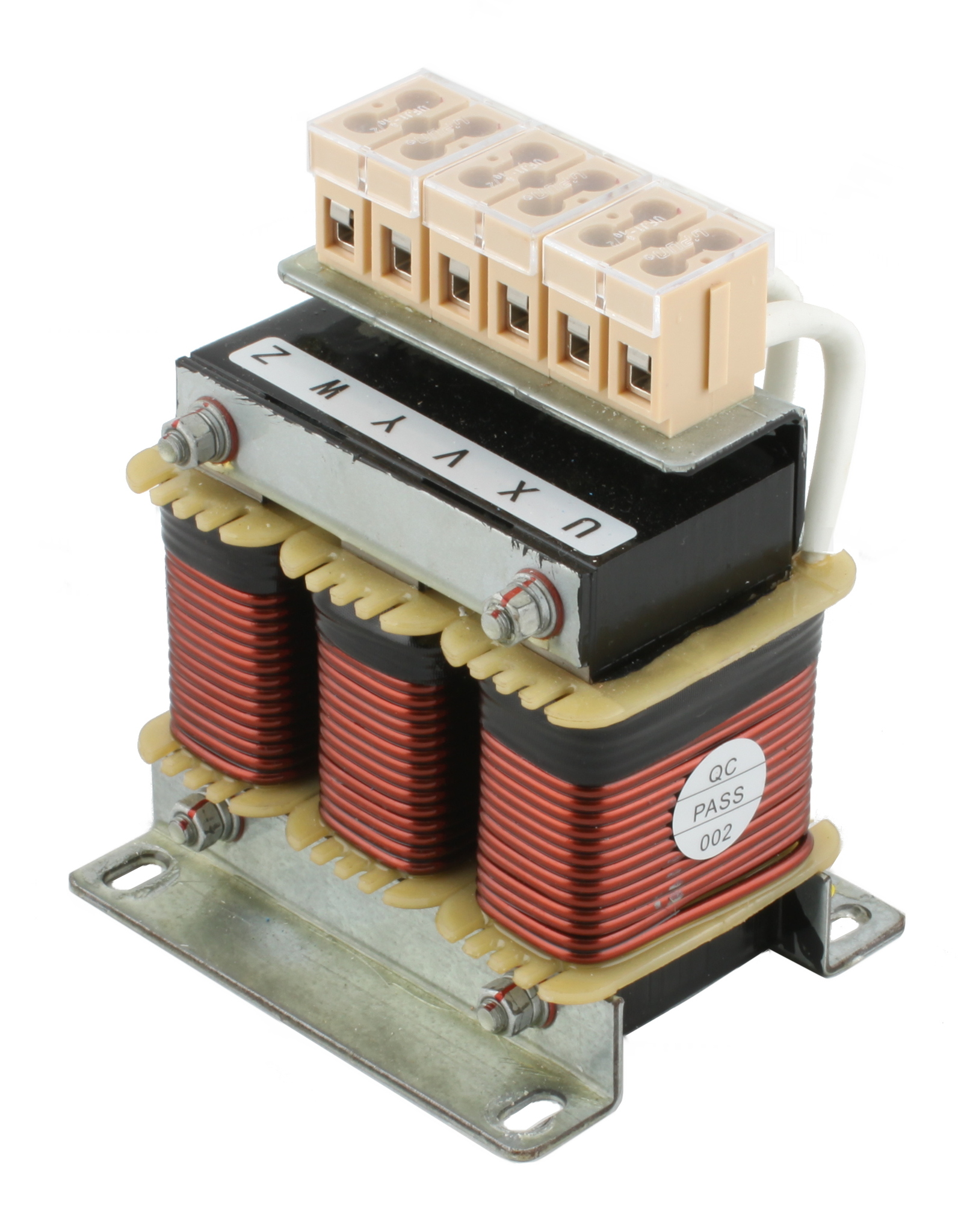

ZC-OCL-7,5		7,5	20	0,35	115	90	89	70	135	6х11

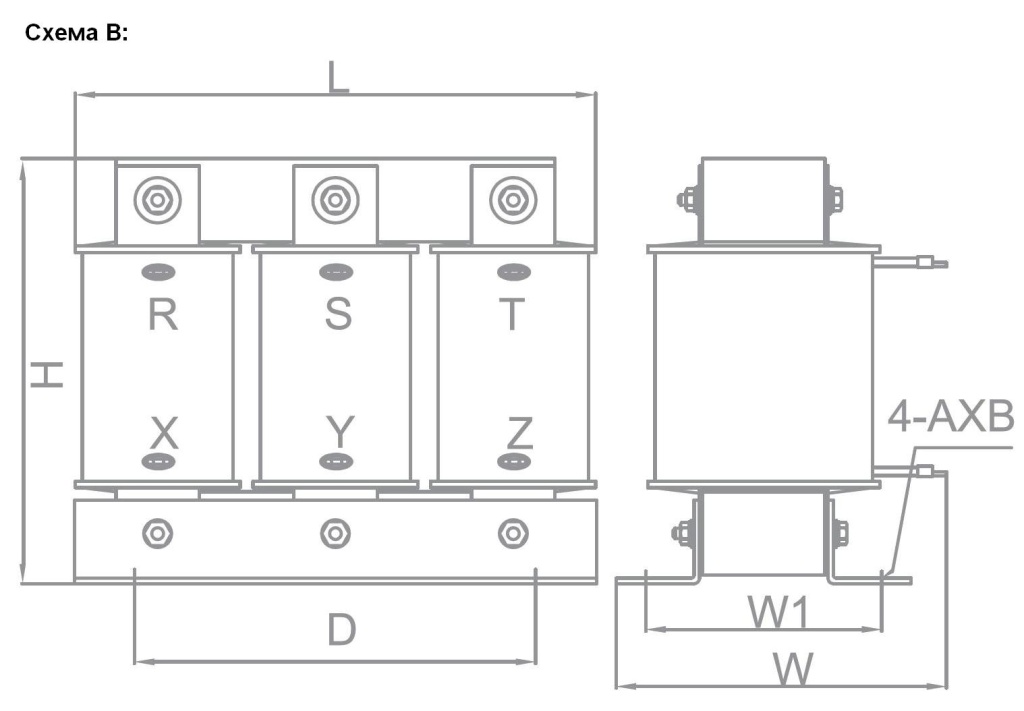

ZC-OCL-11	В	11	30	0,235	155	95	130	63	135	6х15
ZC-OCL-15		15	40	0,18	155	95	140	76	135	6х15
ZC-OCL-18,5		18,5	50	0,14	155	95	140	76	135	6x15
ZC-OCL-22		22	60	0,12	155	95	140	76	135	6х15
ZC-OCL-30		30	80	0,087	195	120	150	72	165	8,5х20

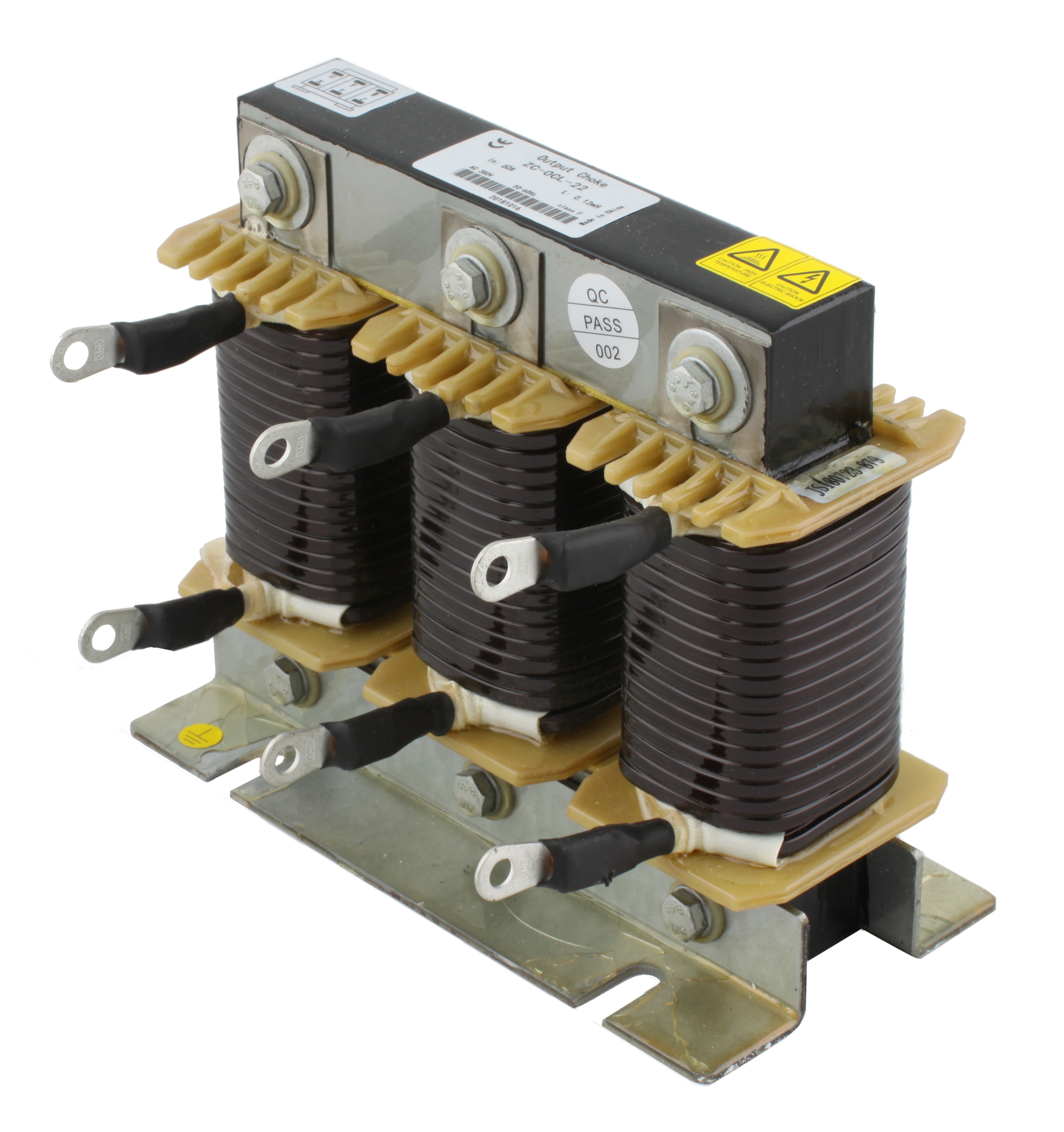

ZC-OCL-37		37	90	0,078	195	120	150	92	165	8,5х20

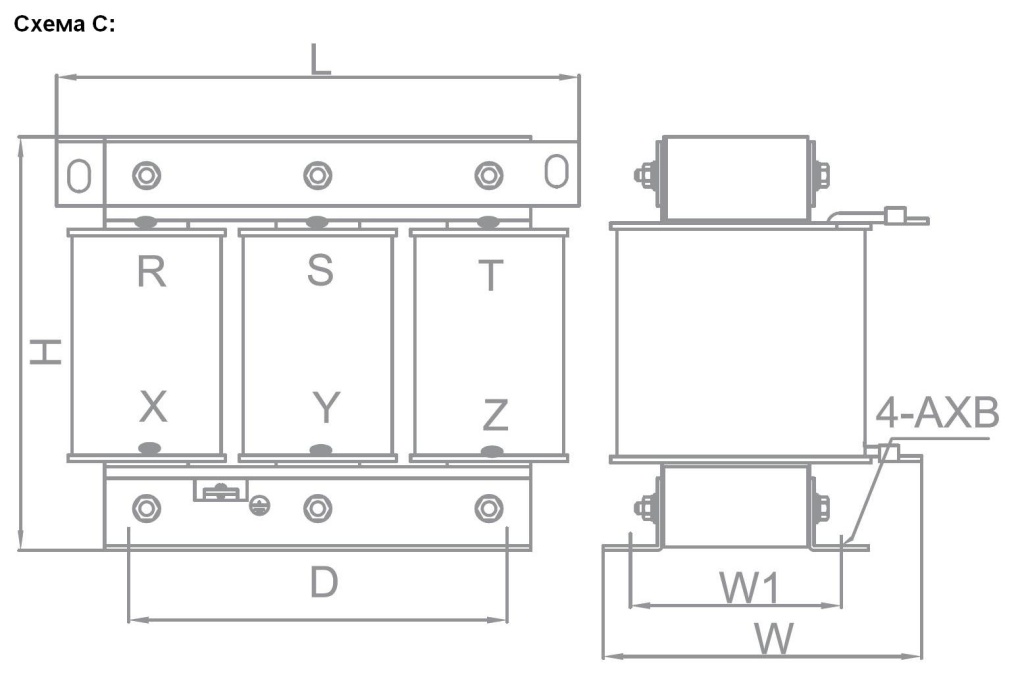

ZC-OCL-45	С	45	120	0,058	195	120	150	92	165	11х18
ZC-OCL-55		55	150	0,047	230	150	170	88	220	11х18
ZC-OCL-75		75	200	0,035	230	150	170	88	220	11х18
ZC-OCL-90		90	200	0,028	250	182	175	98	230	11x18
ZC-OCL-110		110	250	0,028	250	182	175	98	230	11х18
ZC-OCL-132		132	290	0,024	290	214	200	102	250	11х18
ZC-OCL-160		160	330	0,021	290	214	200	102	250	11х18
ZC-OCL-185		185	390	0,018	290	214	205	107	250	11х18
ZC-OCL-220		220	490	0,014	320	243	230	125	320	12х20
ZC-OCL-280		280	600	0,012	320	243	250	140	320	12х20

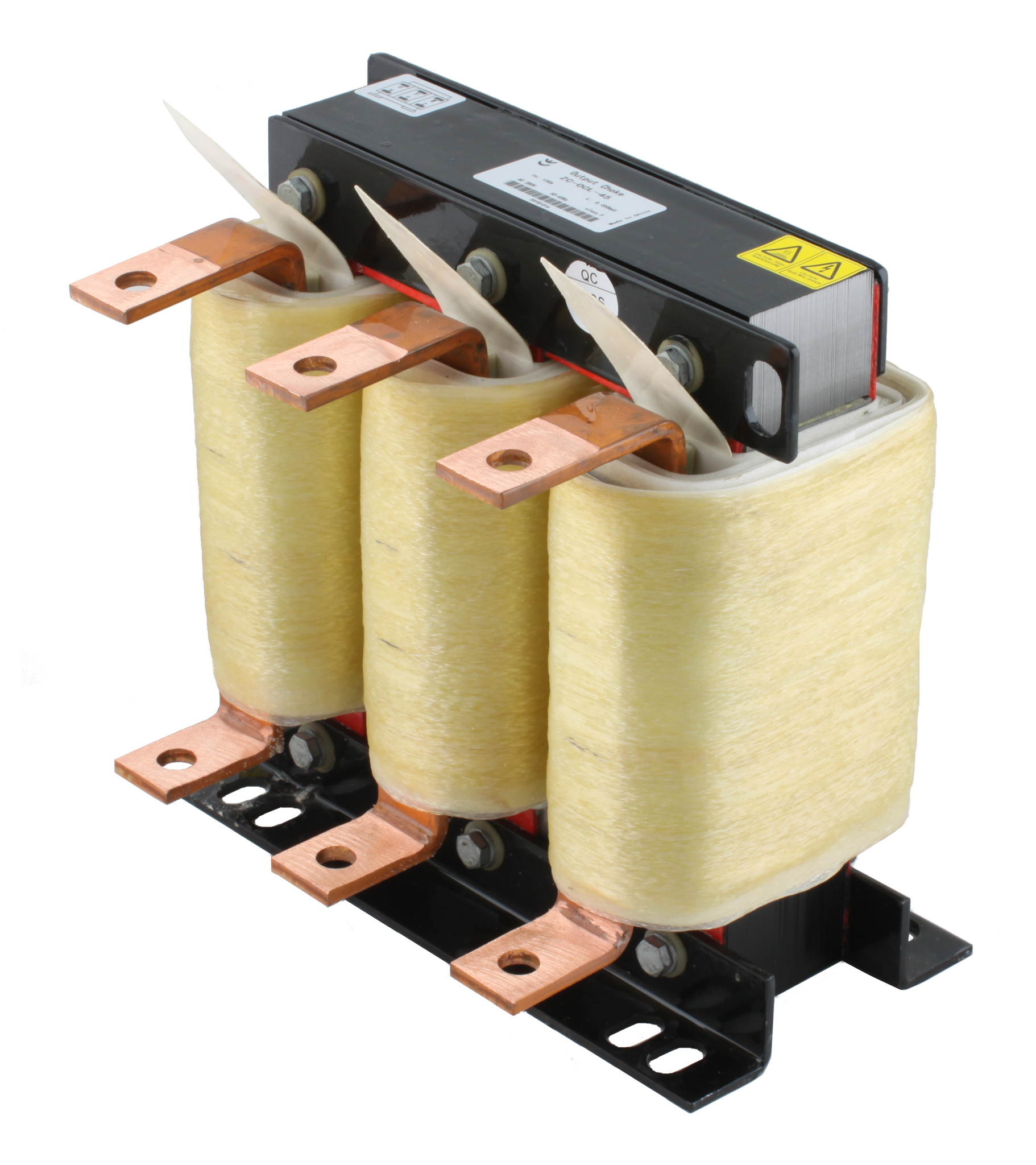

ZC-OCL-315		300	660	0,011	320	243	250	140	320	12х20

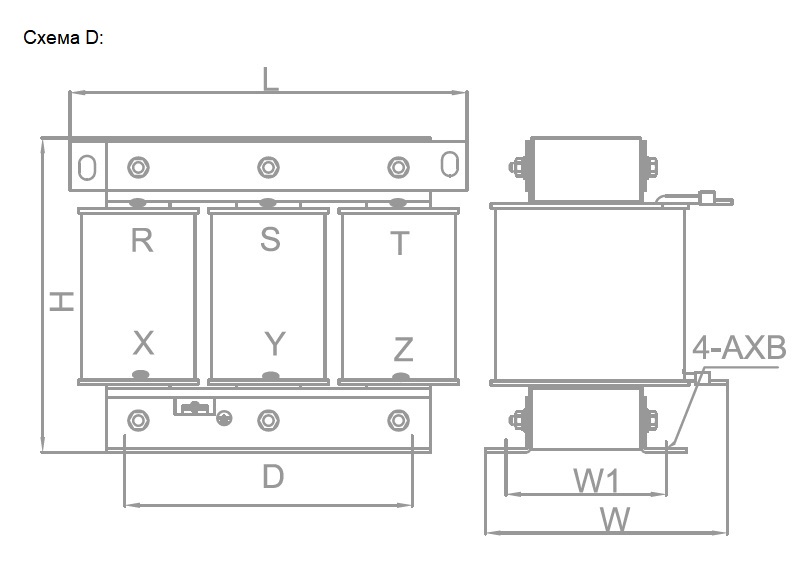

ZC-OCL-380	D	380	800	0,00875	365	260	280	135	390	15х25
ZC-OCL-450		450	1000	0,007	365	260	280	135	390	15х25
ZC-OCL-550		550	1200	0,00585	395	275	340	160	390	15х25
ZC-OCL-630		630	1600	0,0043	395	275	340	160	435	15х25
