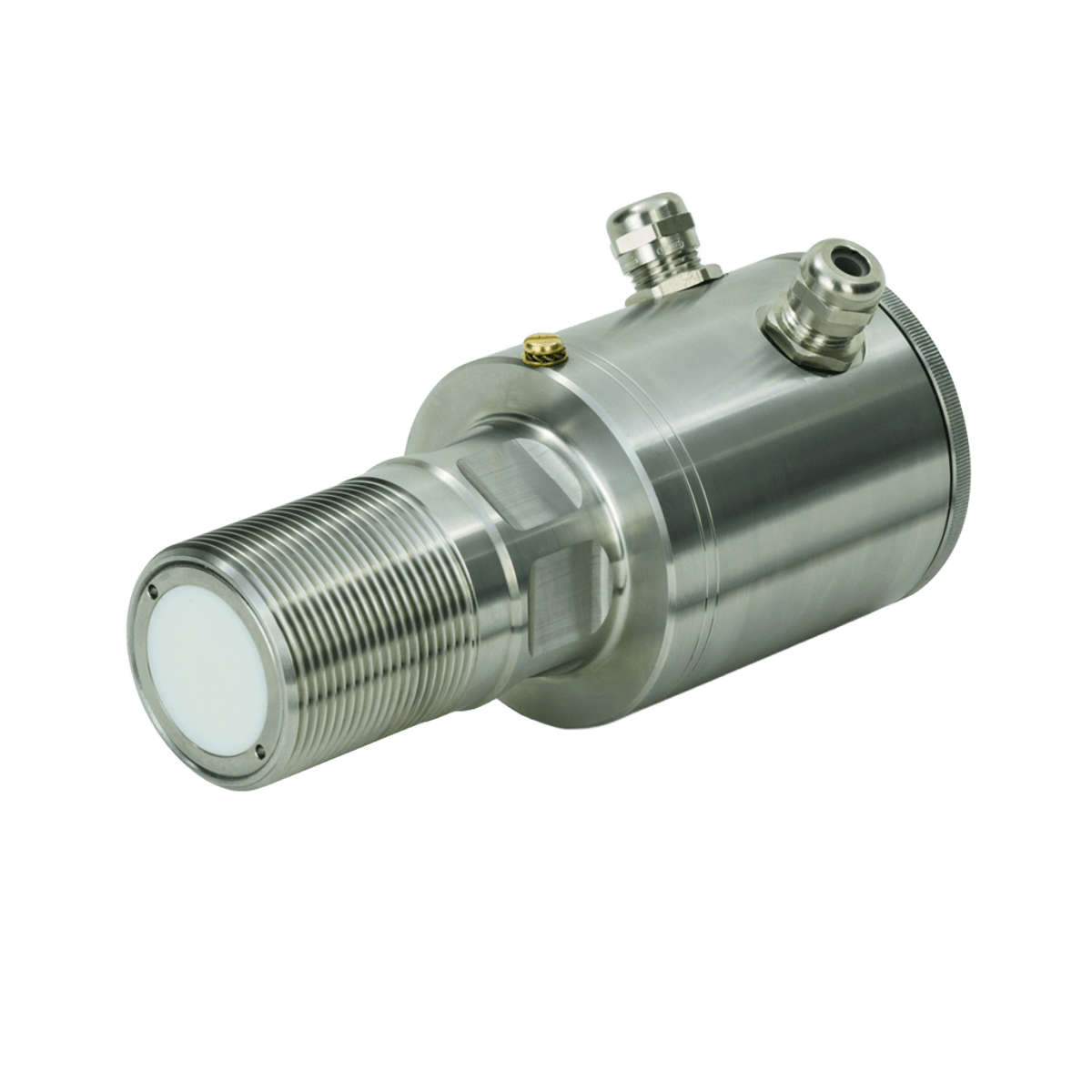

Датчик потока Muetec FlowSwitch FS 510M
Описание
- Описание
- Принцип работы
- Отличительные особенности
- Технические характеристики

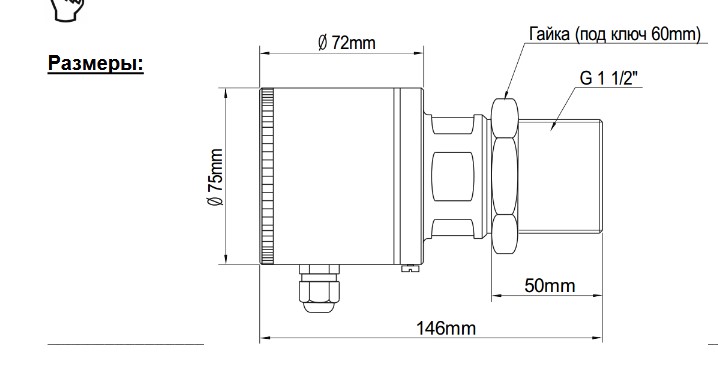

- Размеры
- Дополнительные опции
- Документация
FS 510M — датчик потока, применяющийся для регистрации потока в открытых и закрытых системах подачи сыпучих материалов, и применяется для регистрации потока в трубах, перегрузочных течках и на ленточных конвейерах.
FS 510M — определяет наличие транспортируемого материала и встроенный излучатель генерирует микроволновый сигнал, который отражается от транспортируемого материала, а затем анализируется и регистрируется датчиком. При этом состояние выходных реле меняется в зависимости от предустановленных настроек.
Датчик имеет встроенную систему контроля состояния. Работа дополнительного реле основана на принципе замкнутого контура. Это реле предназначено для оповещения о необходимости проведения технического обслуживания прибора. Когда напряжение питания подается на датчик, контакты реле находятся в замкнутом состоянии. При выходе датчика из строя или при его не корректной работе контакты реле размыкаются. Сигнал с него можно использовать для отключения подачи сыпучего материала или питания конвейера, либо на светозвуковую сигнализацию, либо на пост оператора для оповещения.
Внутри корпуса из нержавеющей стали размещен микроволновый измерительный элемент, состоящий из блока — излучатель/приемник. Бесконтактный метод измерения обеспечивает длительную работу датчика потока без износа и необходимости выполнения технического обслуживания.
- Микроволновый принцип действия
- Подходит для работы даже с абразивными материалами
- Контроль потока в открытых и закрытых системах подачи сыпучих материалов, не пропускающих волны
- Легкий монтаж и запуск
- Встроенная система контроля состояния
- Интенсивность потока и состояние датчика отображаются светодиодами и светодиодной шкалой
- Релейный выход
- Дополнительный релейный выход для контроля состояния датчика
- Напряжение питания 24 В пост. Тока
|
Материал корпуса |
нержавеющая сталь |
|
Материал мембраны |
пластик (опционально керамика для абразивных материалов) |
|
Класс защиты |
IP65 |
|
Вес |
1.3 кг |
|
Температура хранения |
-20°C…+60°C |
|
Температура окруж. среды |
-20°C…+60°C |
|
Температура процесса |
-20°C…+85°C |
|
Давление |
0…2 бар (опционально до 25 бар с керамической мембраной) |
|
Диапазон |
16…1000 мм |
|
Макс. Скорость потока |
45 м/сек |
|
Напряжение питания |
24 В пост. тока (18 В пост. тока – 30 В пост. тока) |
|
Потребляемый ток |
макс. 80 мА |
|
Потребляемая мощность |
< 2 Вт |
|
Рабочая частота |
24.125 ГГц (24.00 ГГц - 24.25 ГГц) |
|
Гистерезис |
настраиваемый |
|
Период фильтрации |
настраиваемый, до 16 сек |
|
Релейный выход |
1 реле 35 В перем. тока, 35 ВА или 30 В пост. тока, 30 Вт |
|
Кабельные вводы |
M16, 2 шт |

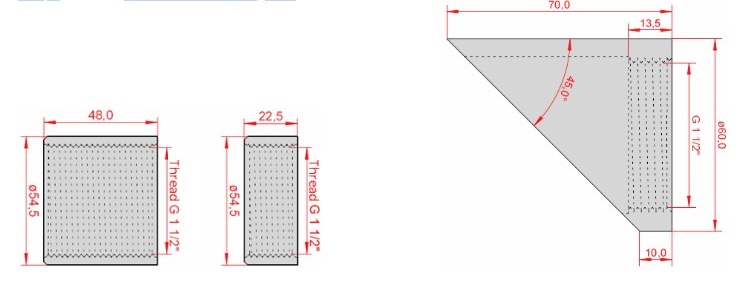

Адаптеры под приварку:
Тип 1: длина 22.5 мм; материал: сталь
Тип 2: длина 22.5 мм; материал: нержавеющая сталь 316Ti
Тип 3: длина 48.0 мм; материал: нержавеющая сталь 316Ti
Тип 4: угол 45°; материал: сталь
Типы 1 — 3: Наиболее предпочтительны для контроля потока материалов, как пропускающих волны так и не пропускающих волны, при высоких скоростях перемещения материала.
Тип 4: Рекомендуется для контроля потока материалов, не пропускающих волны и при низких скоростях перемещения материала.
