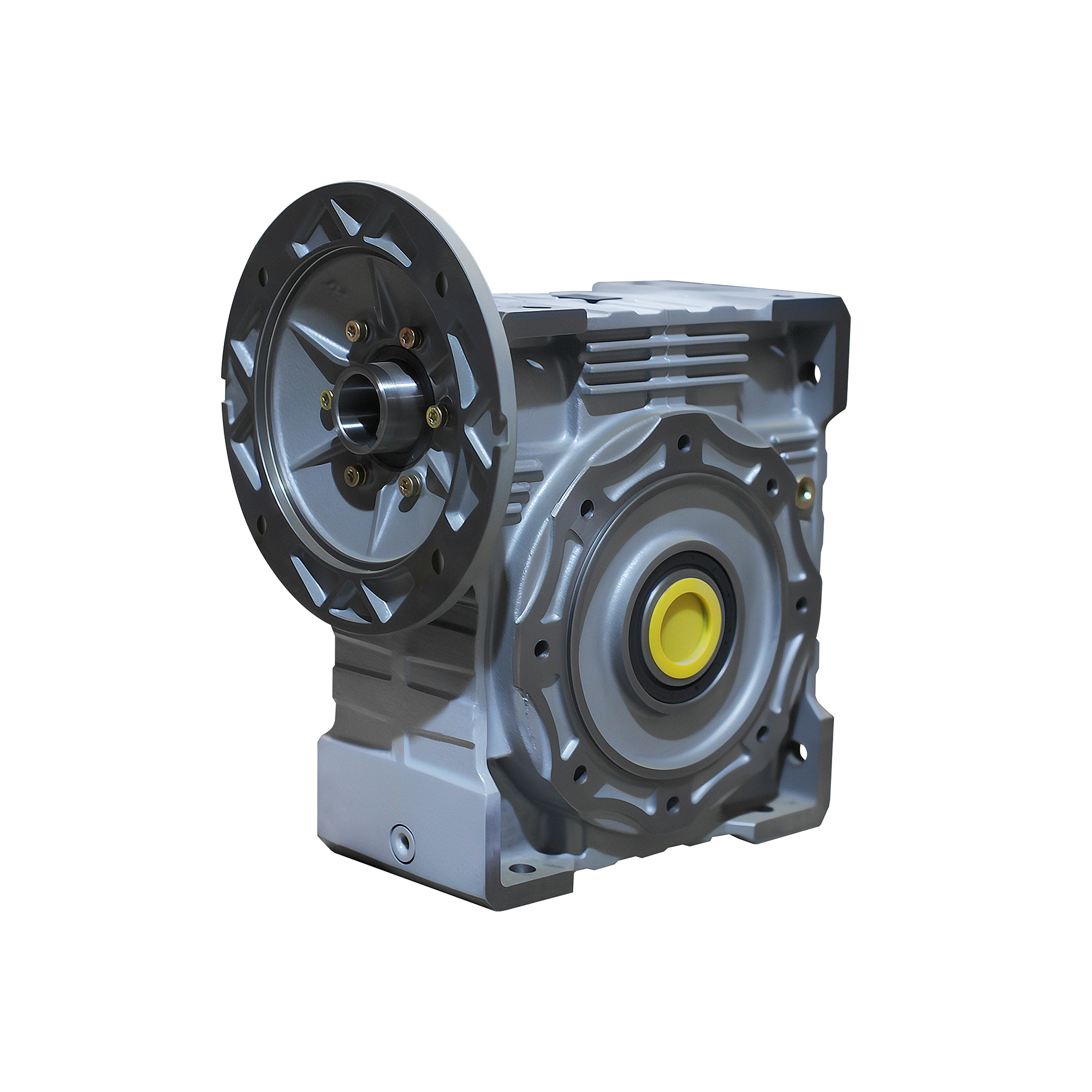

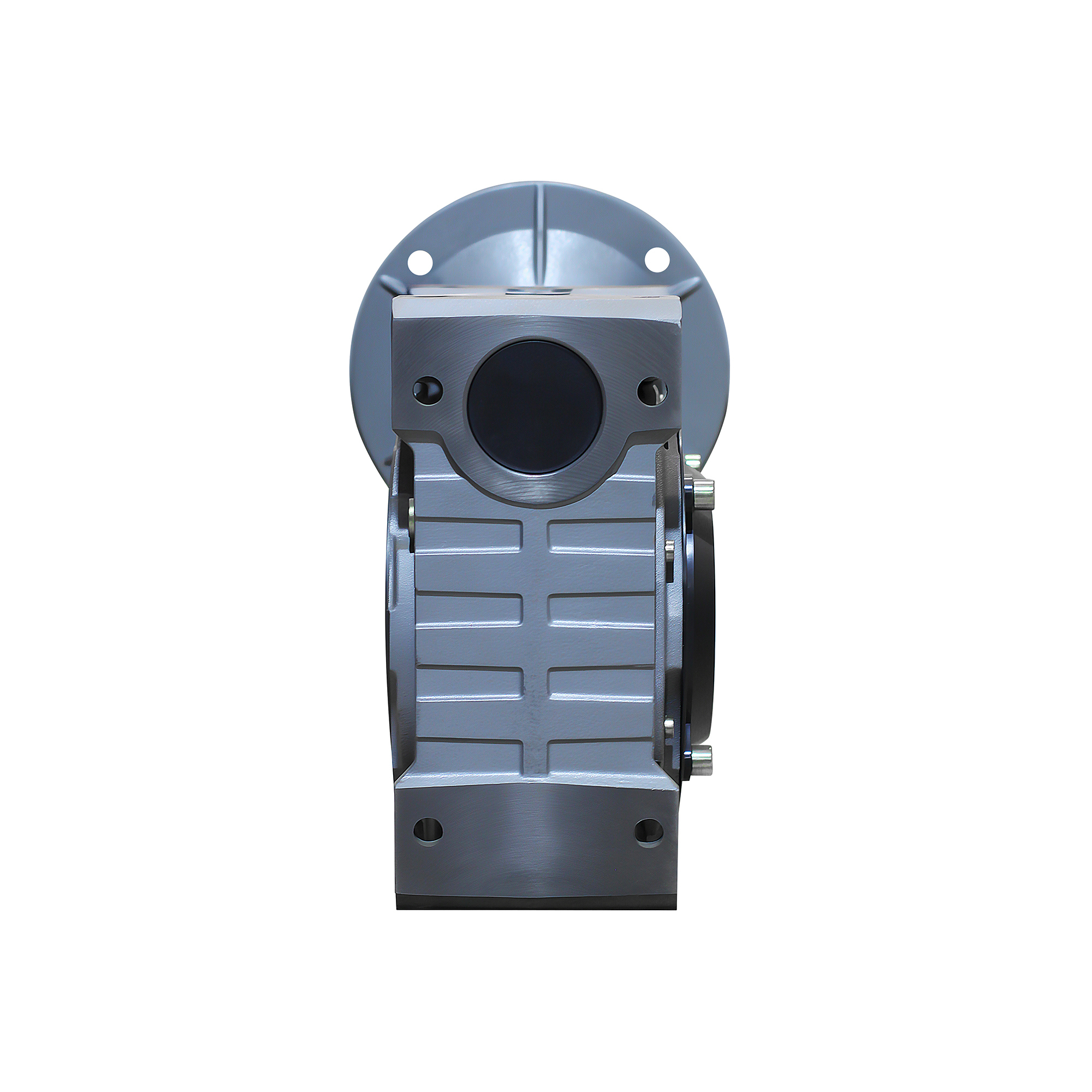

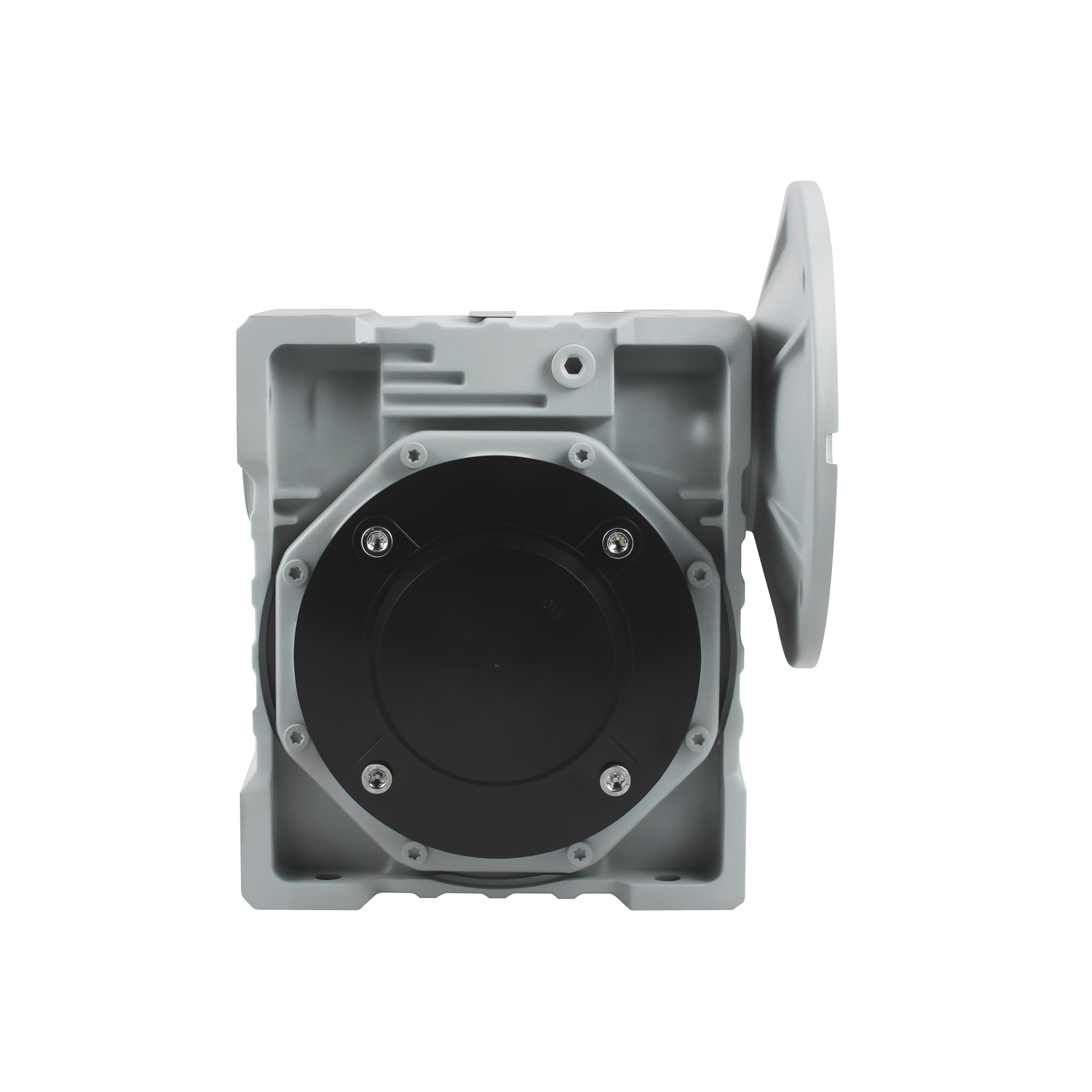

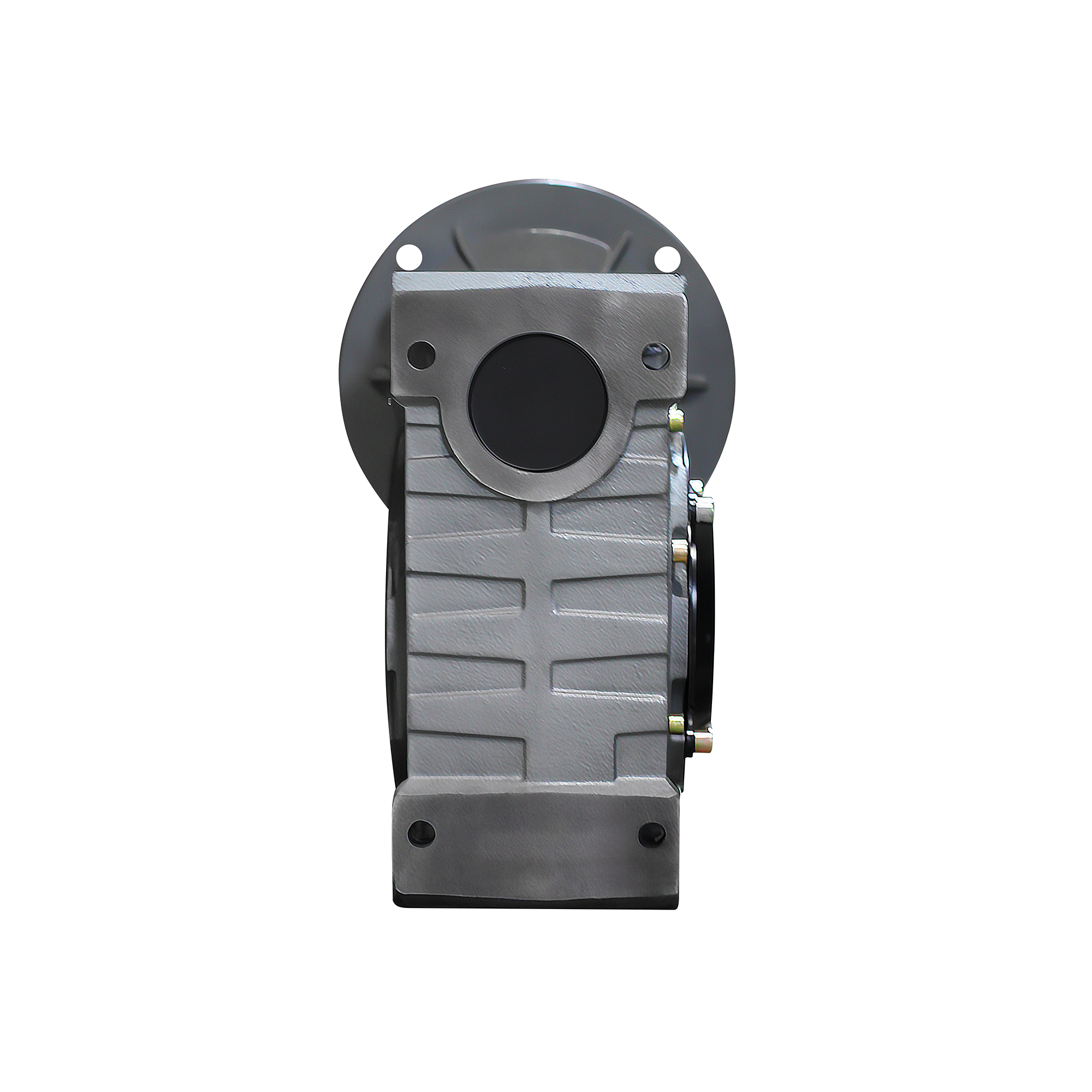

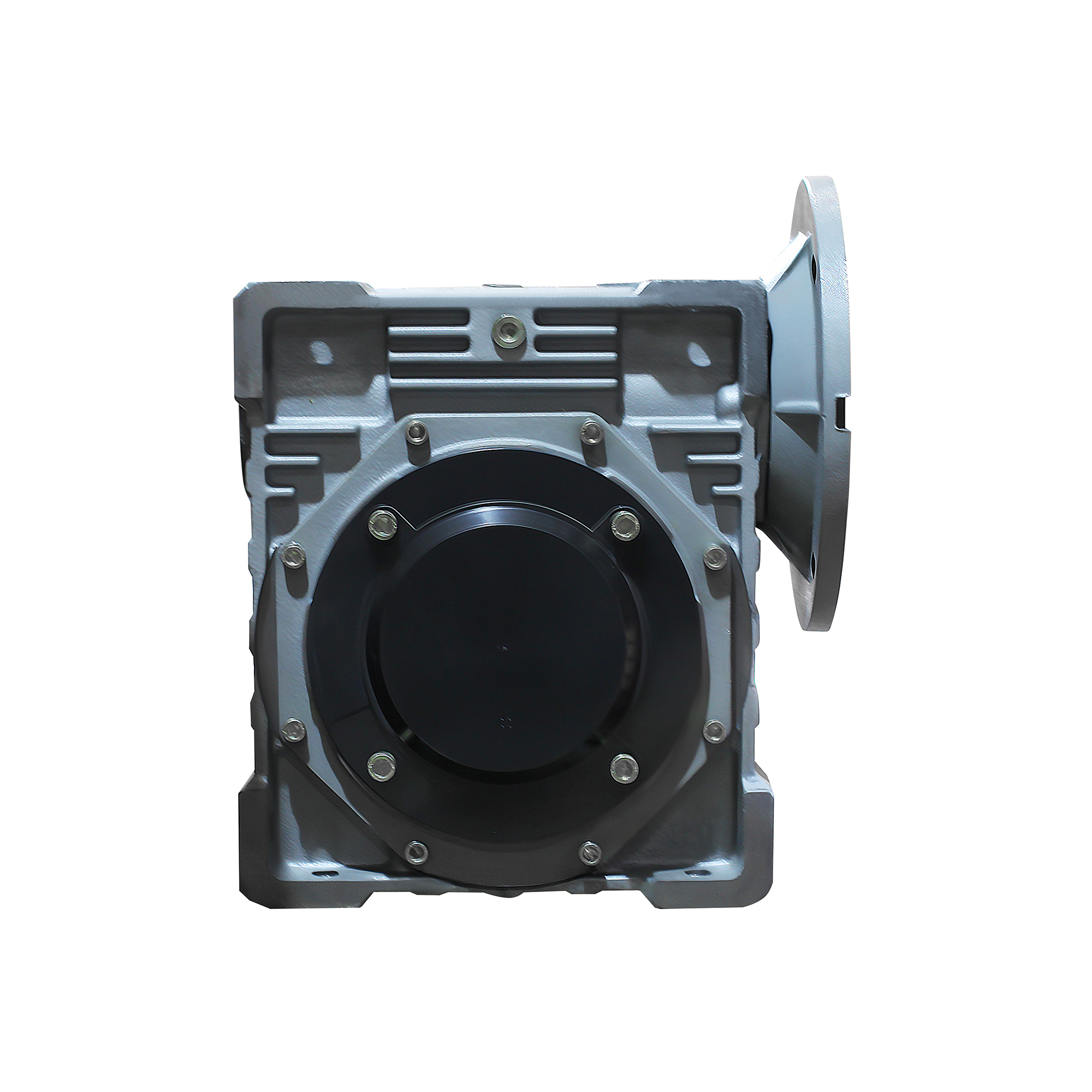

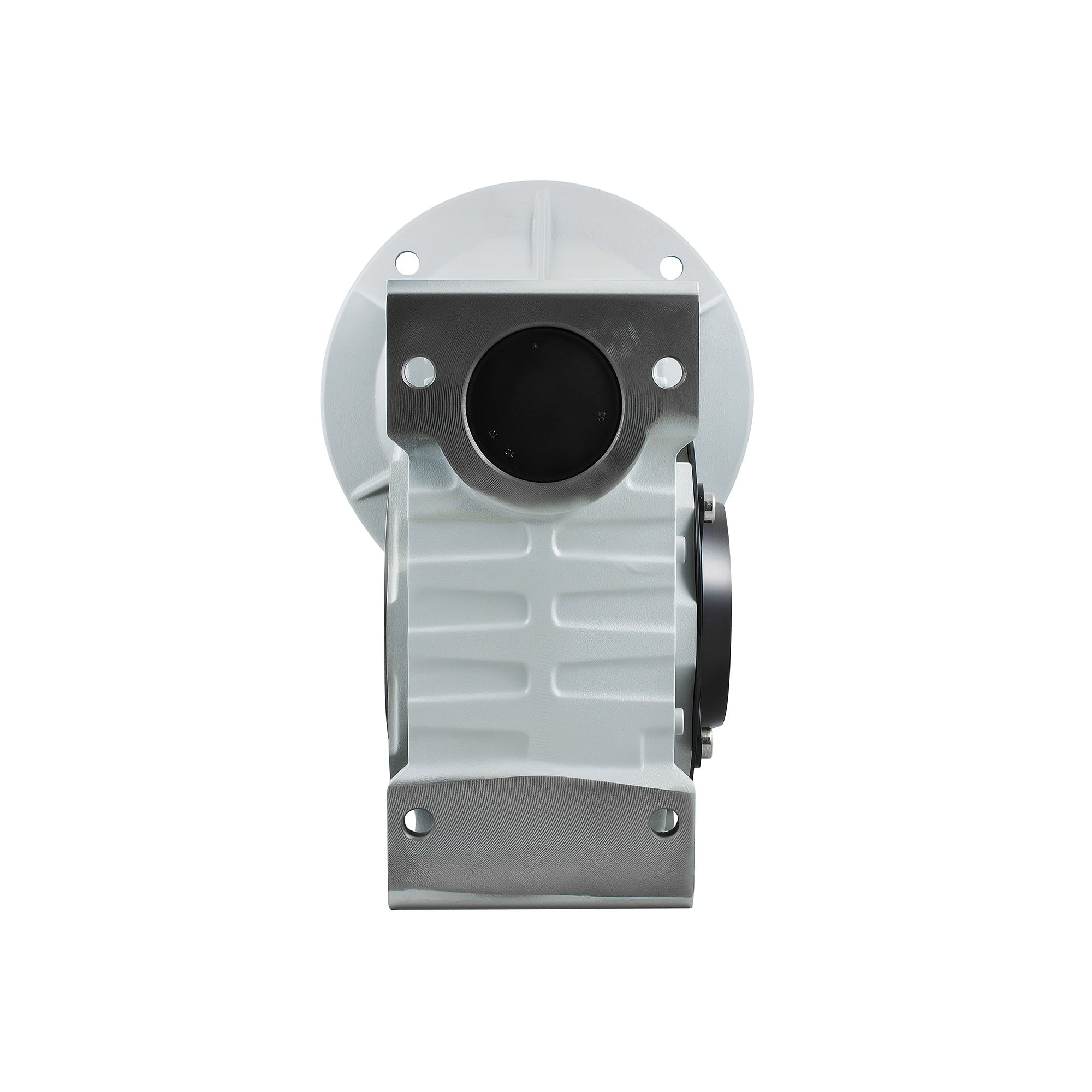

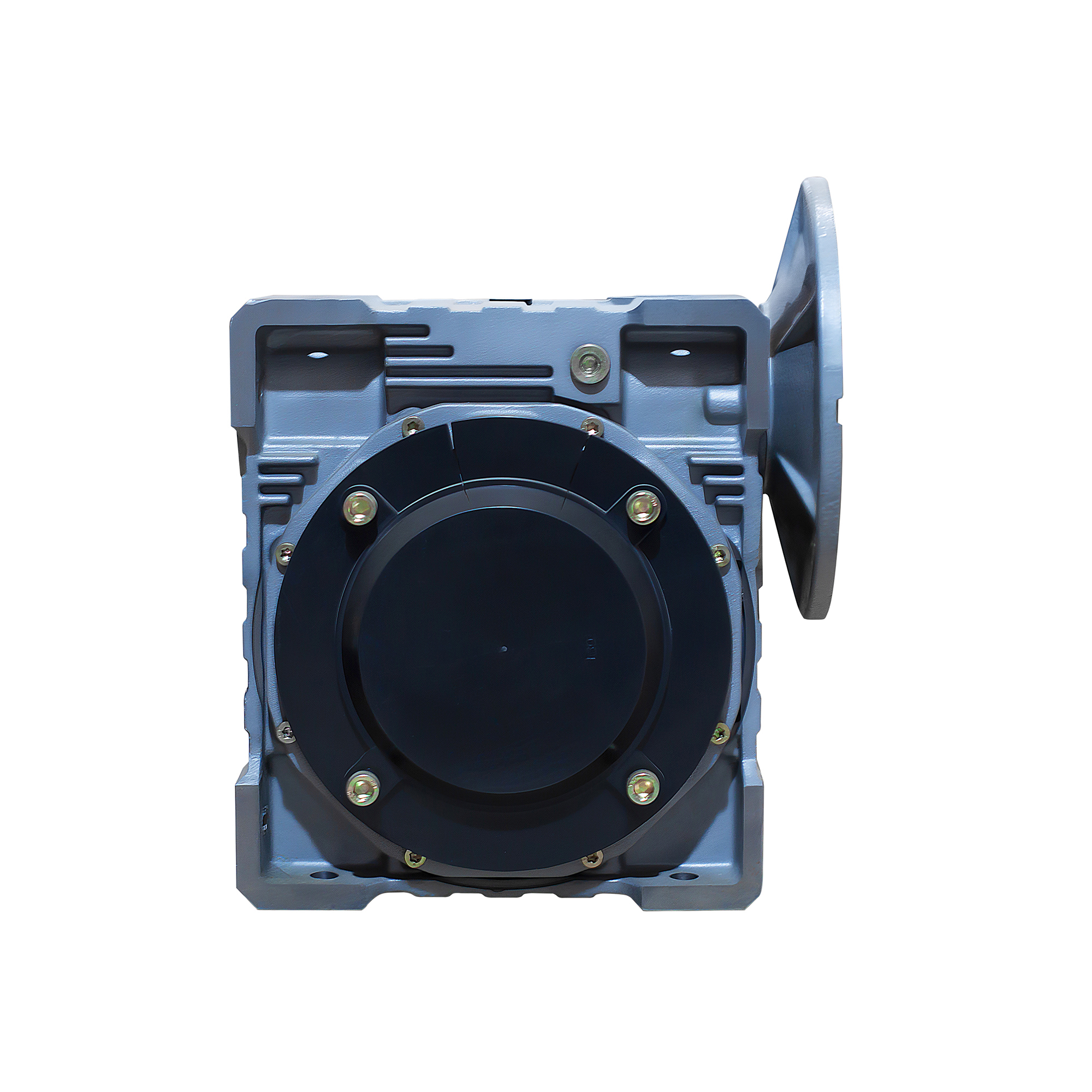

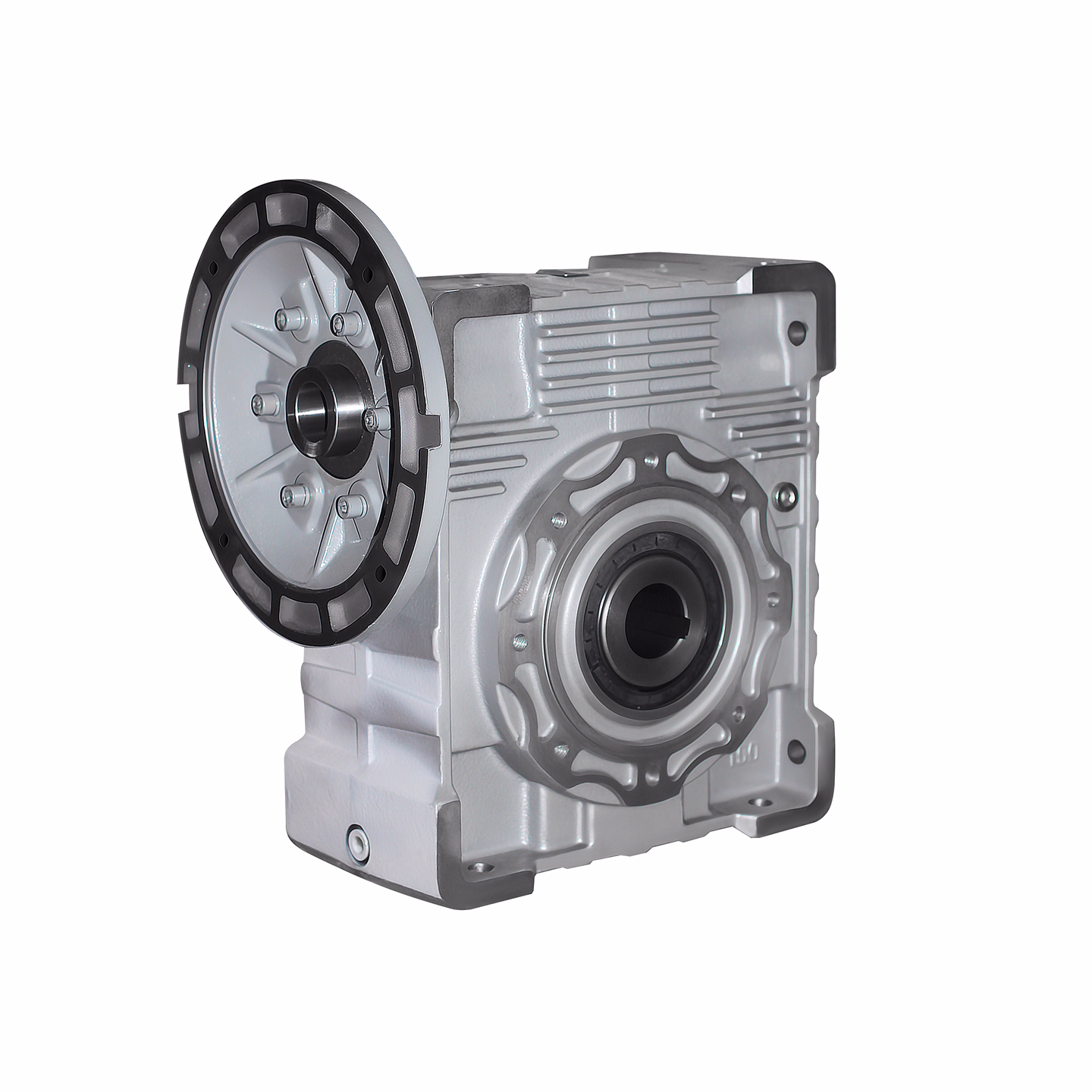

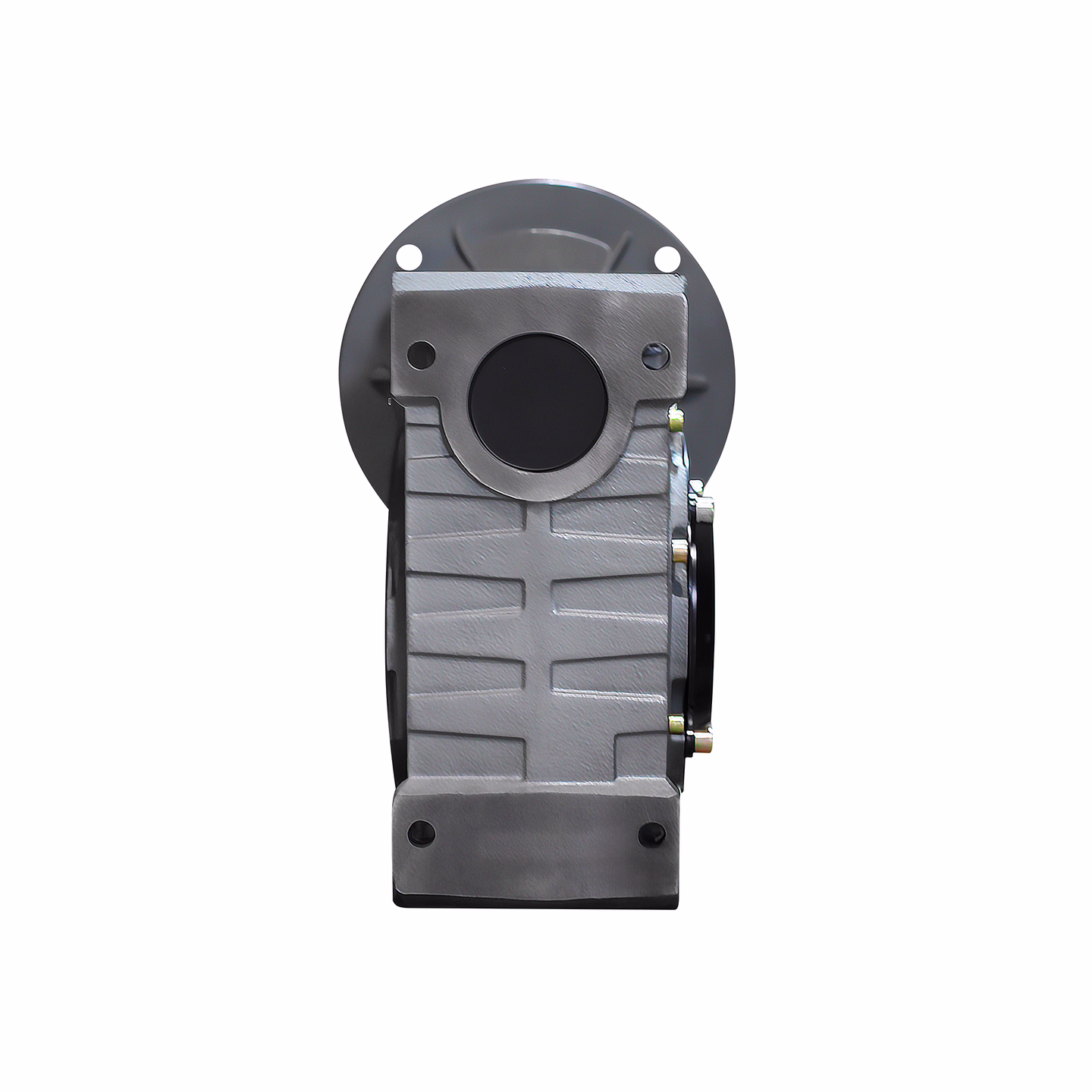

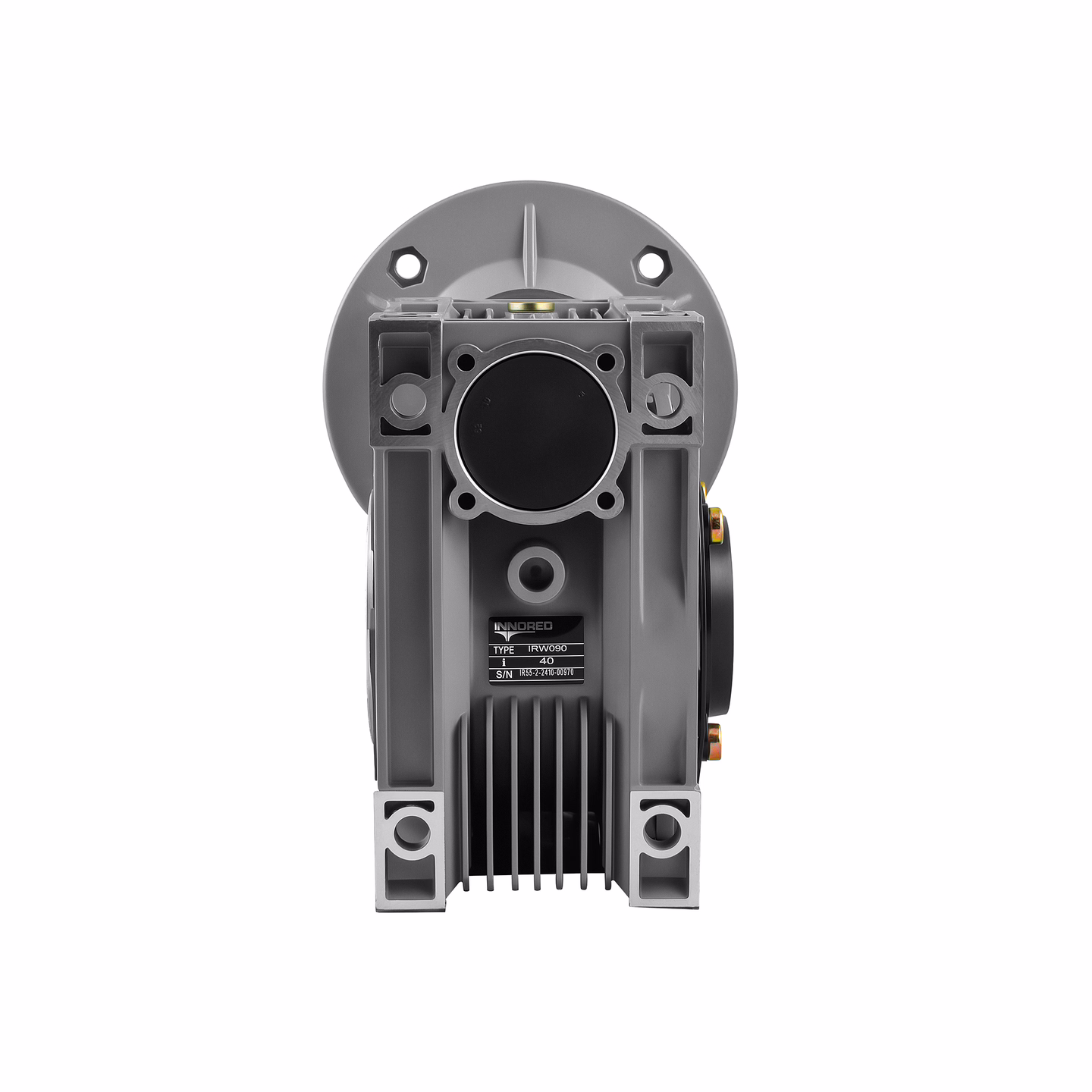

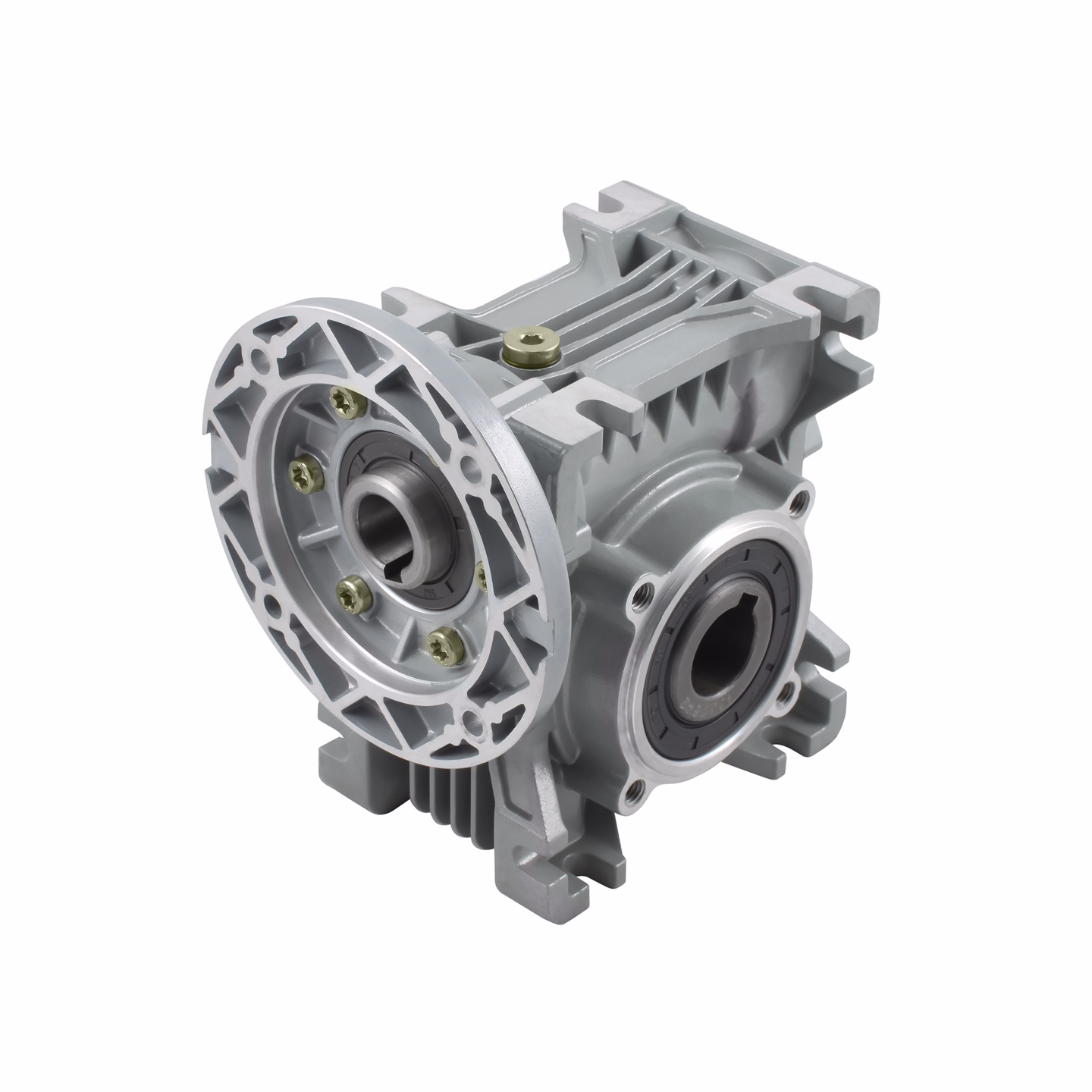

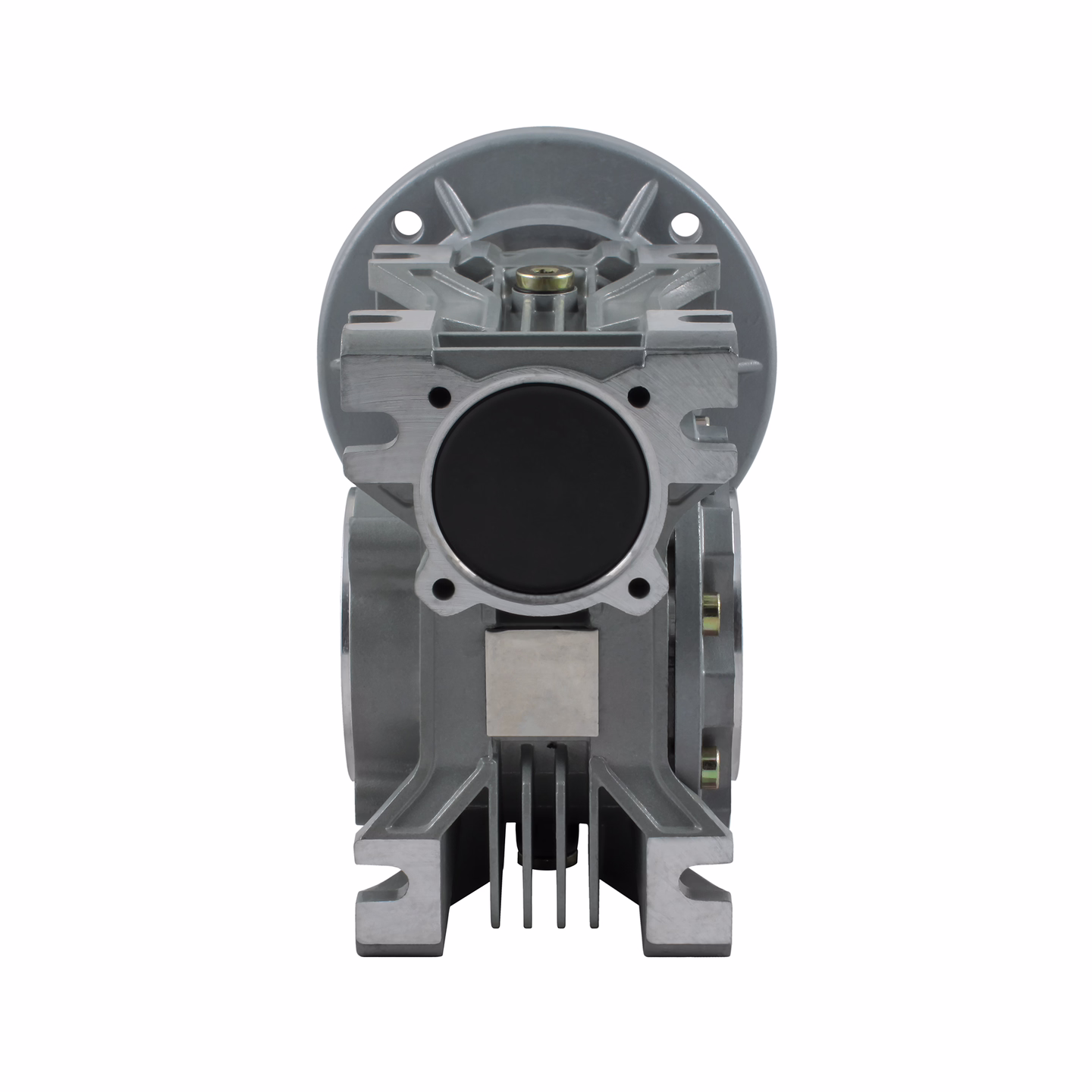

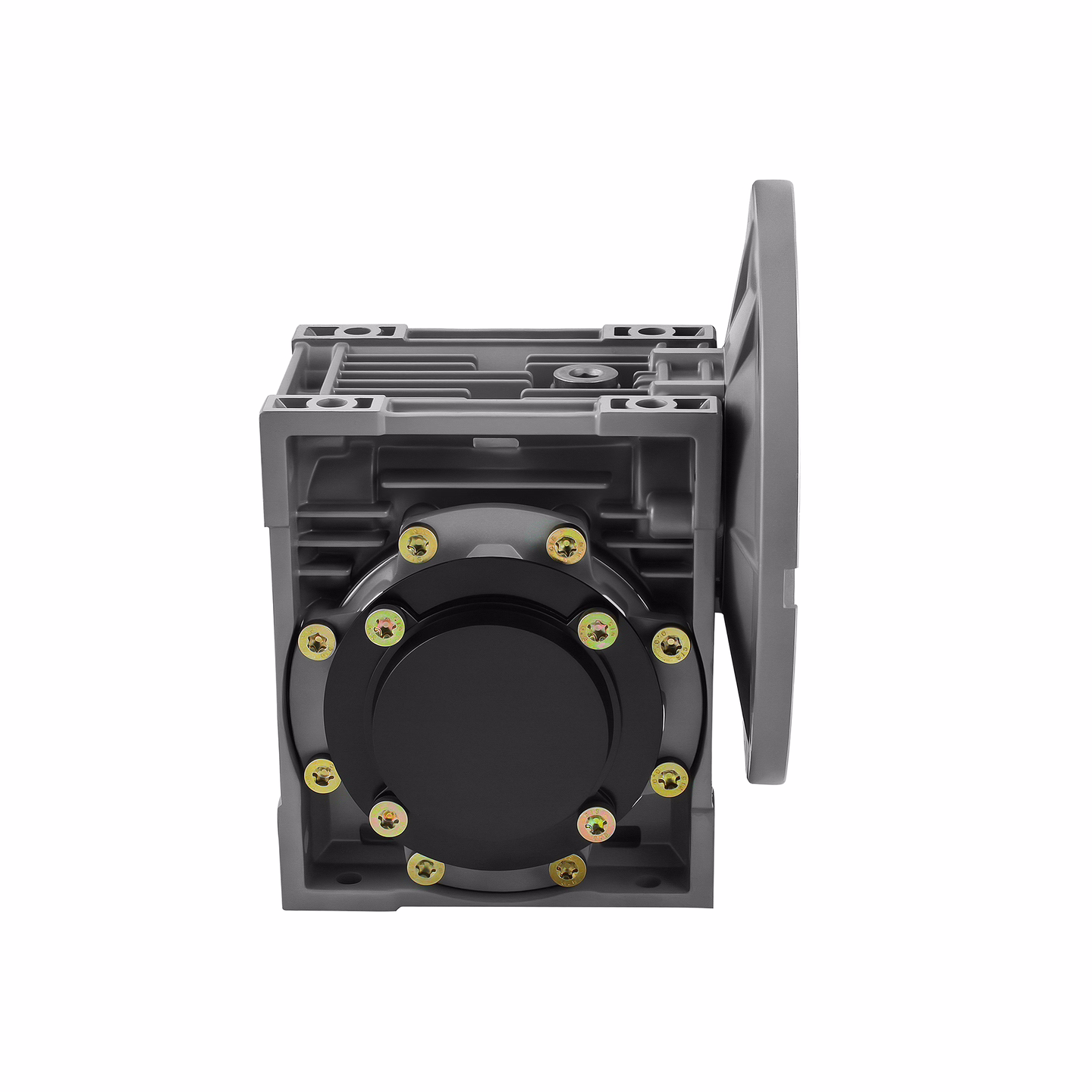

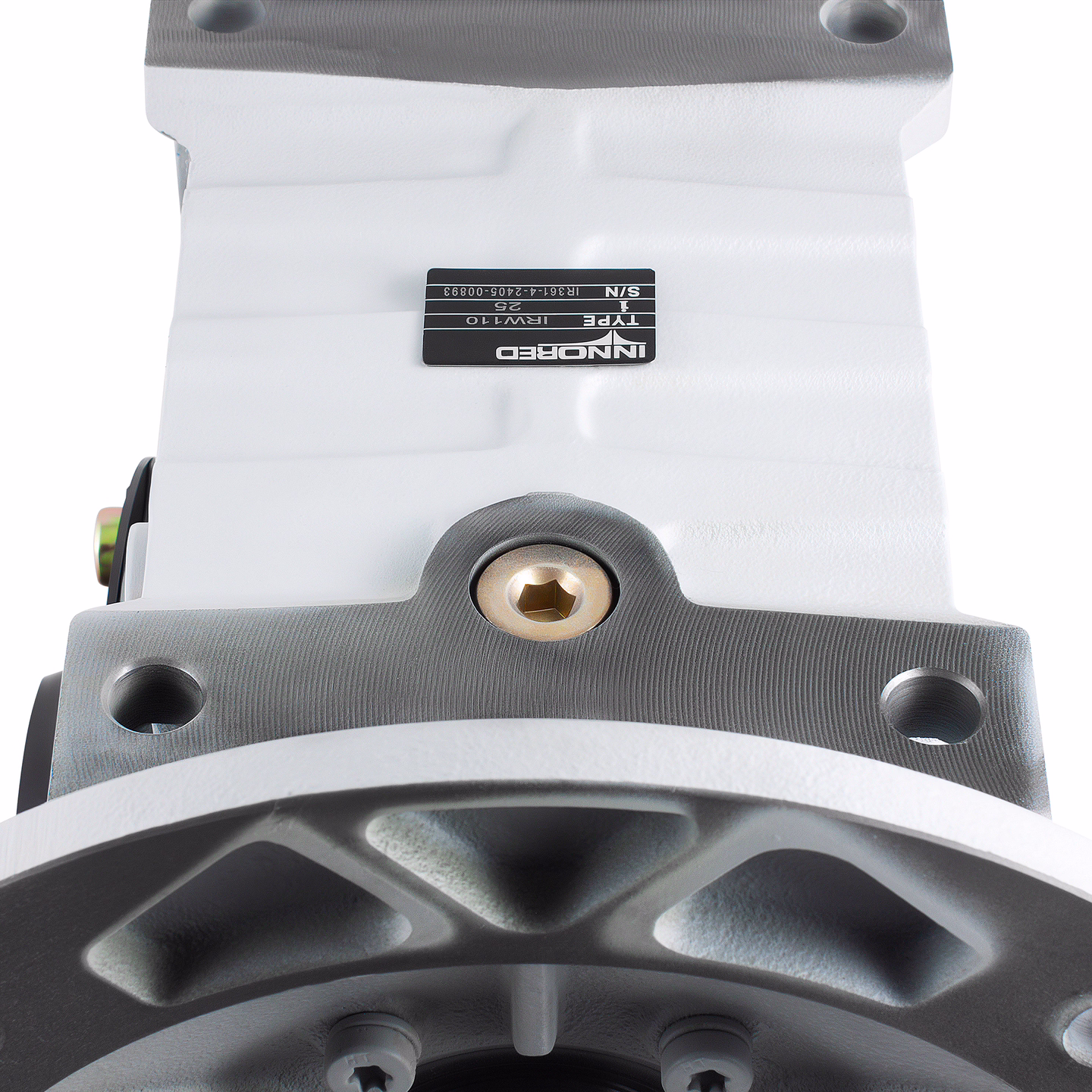

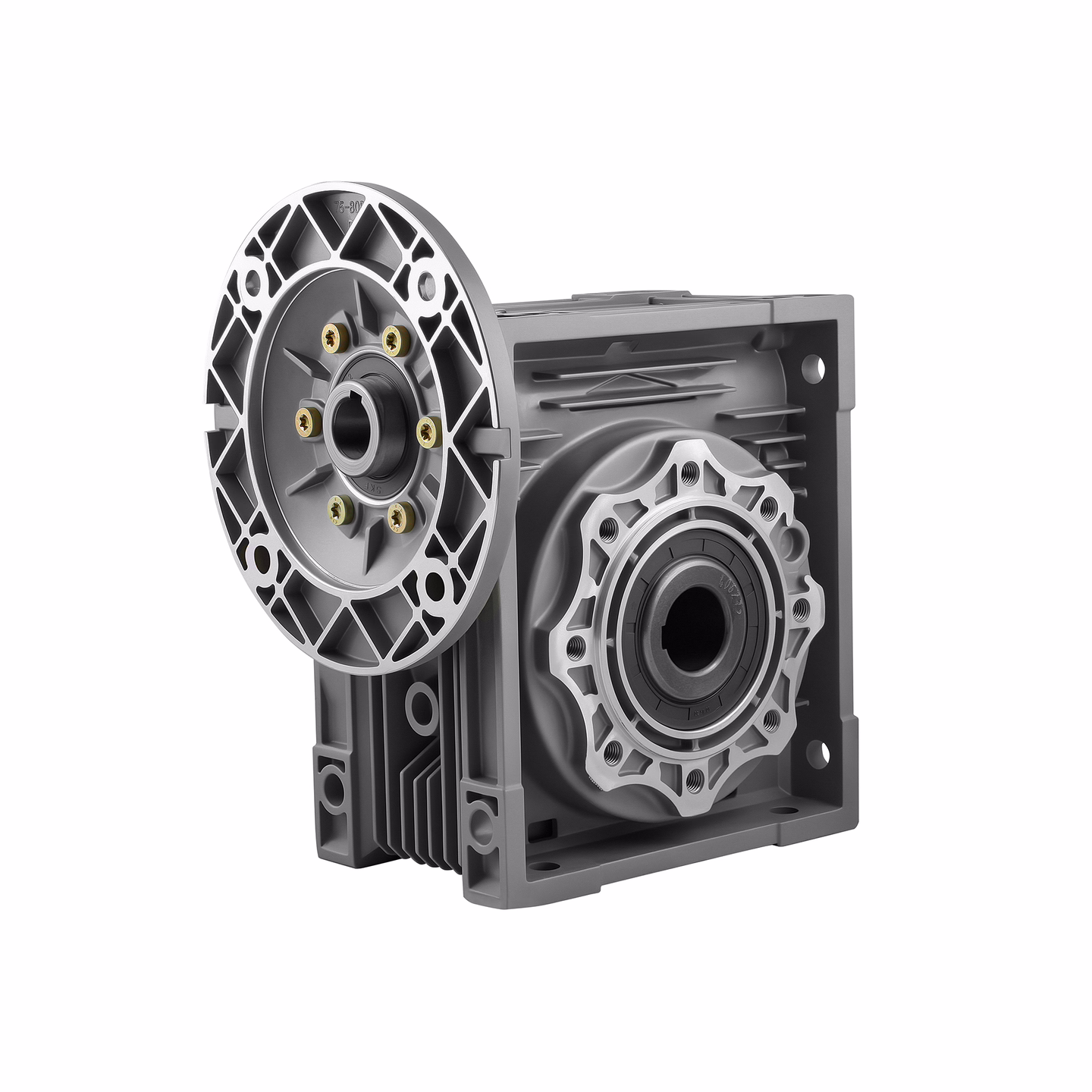

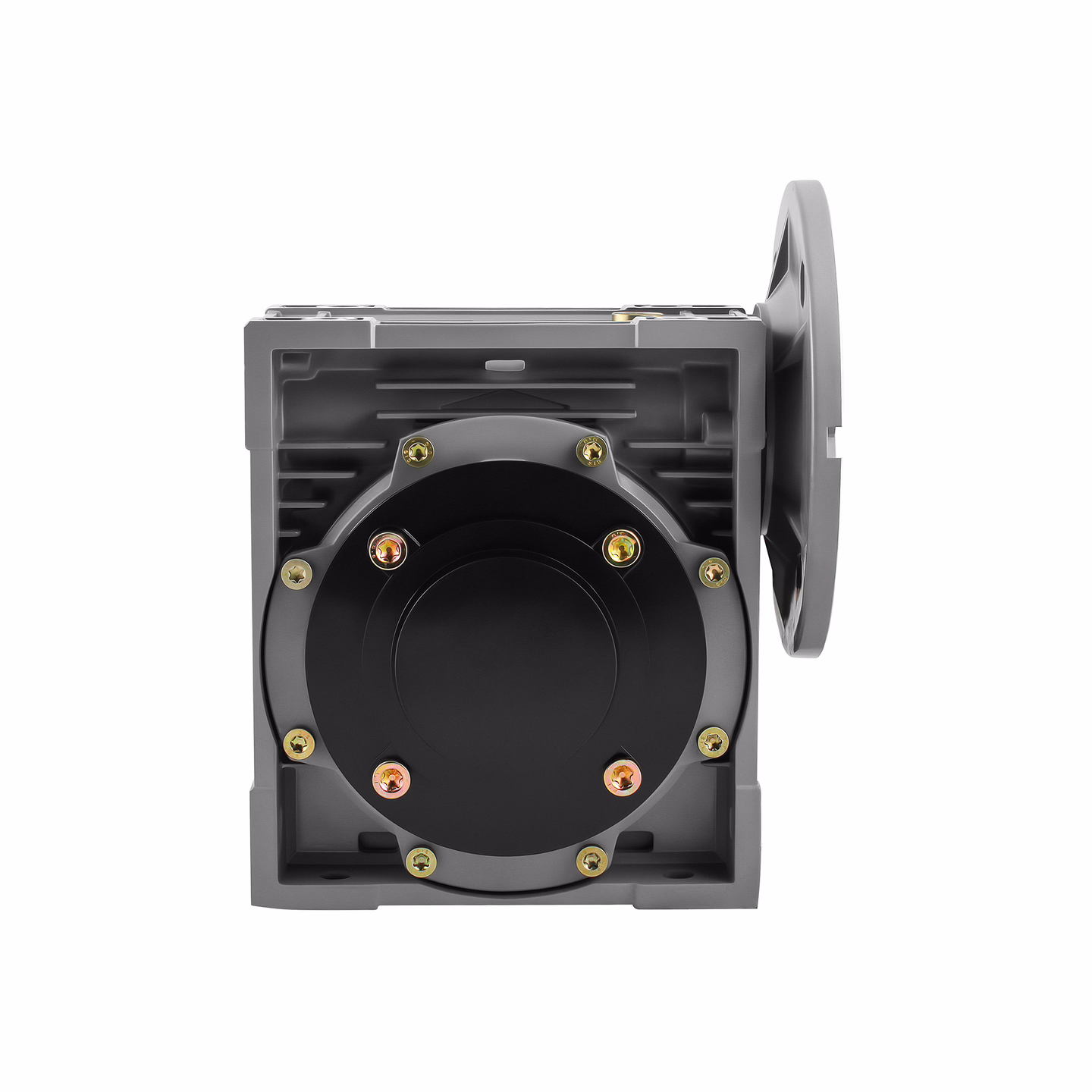

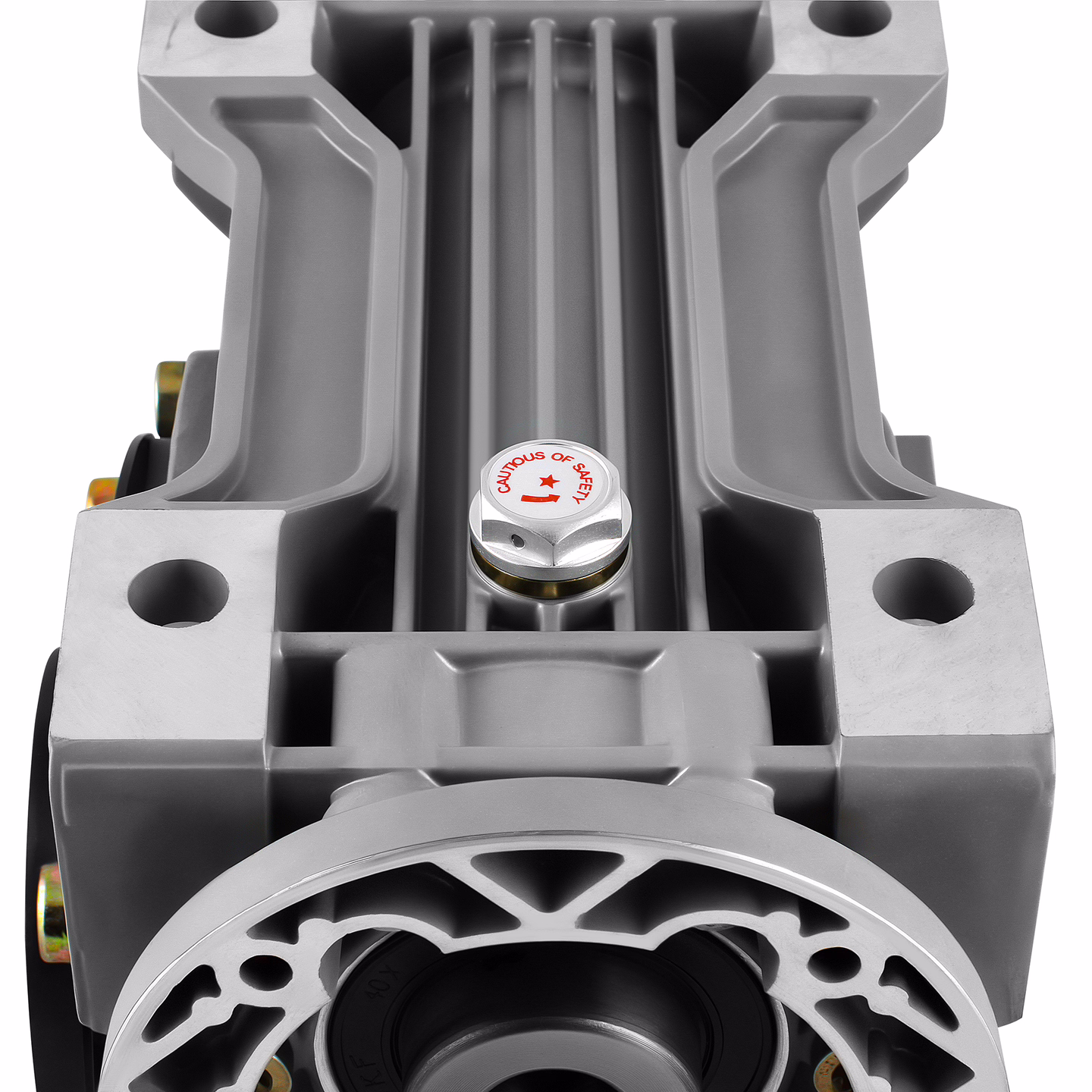

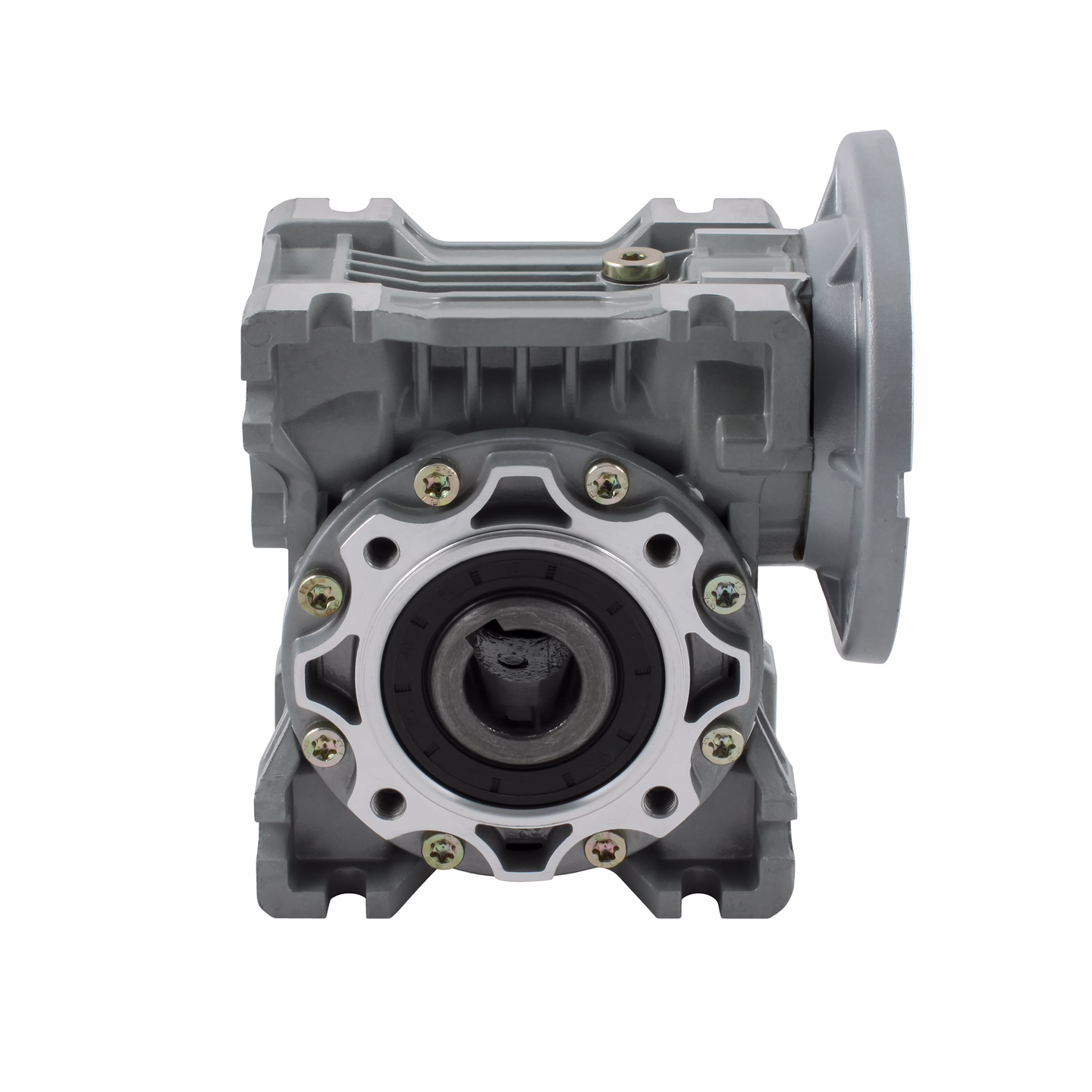

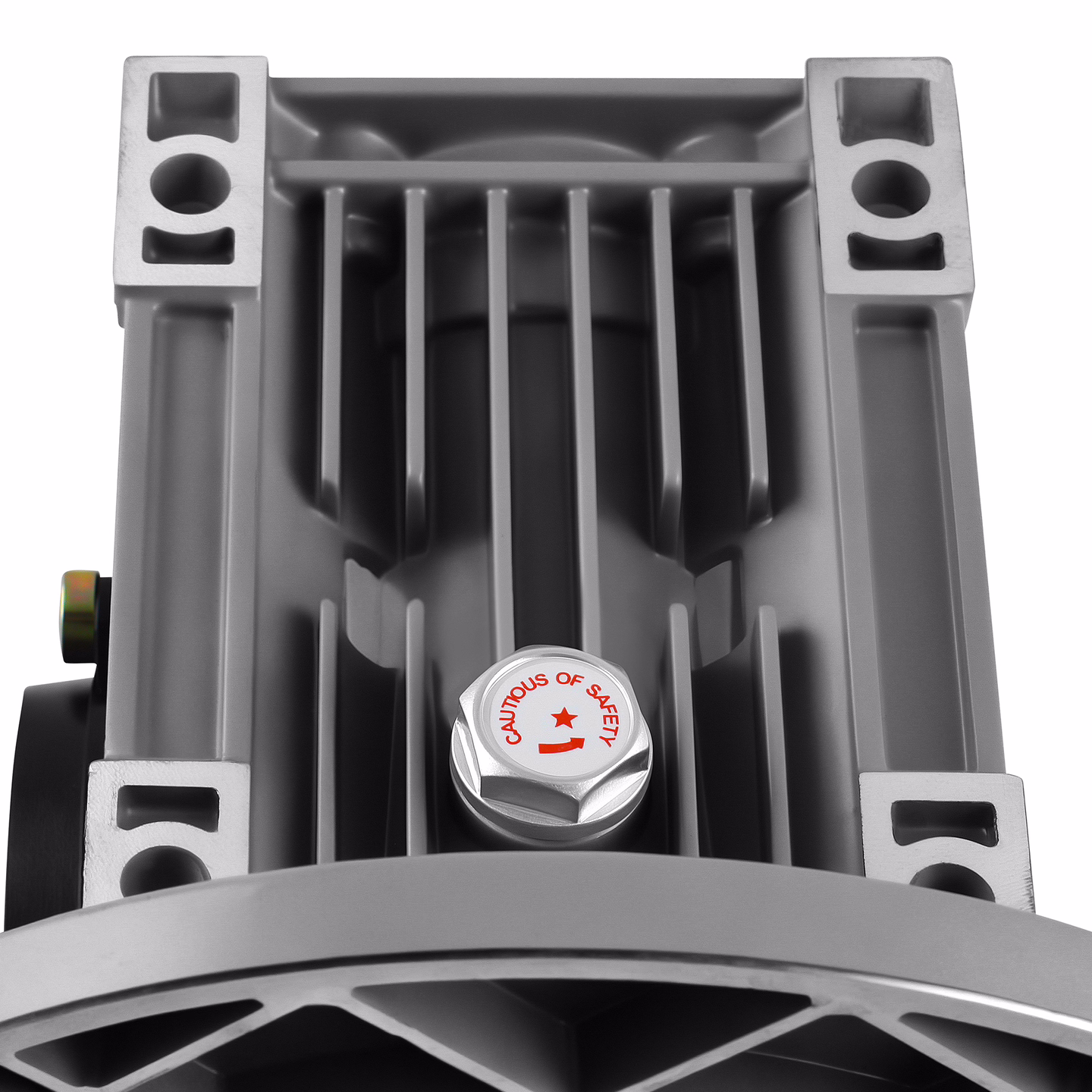

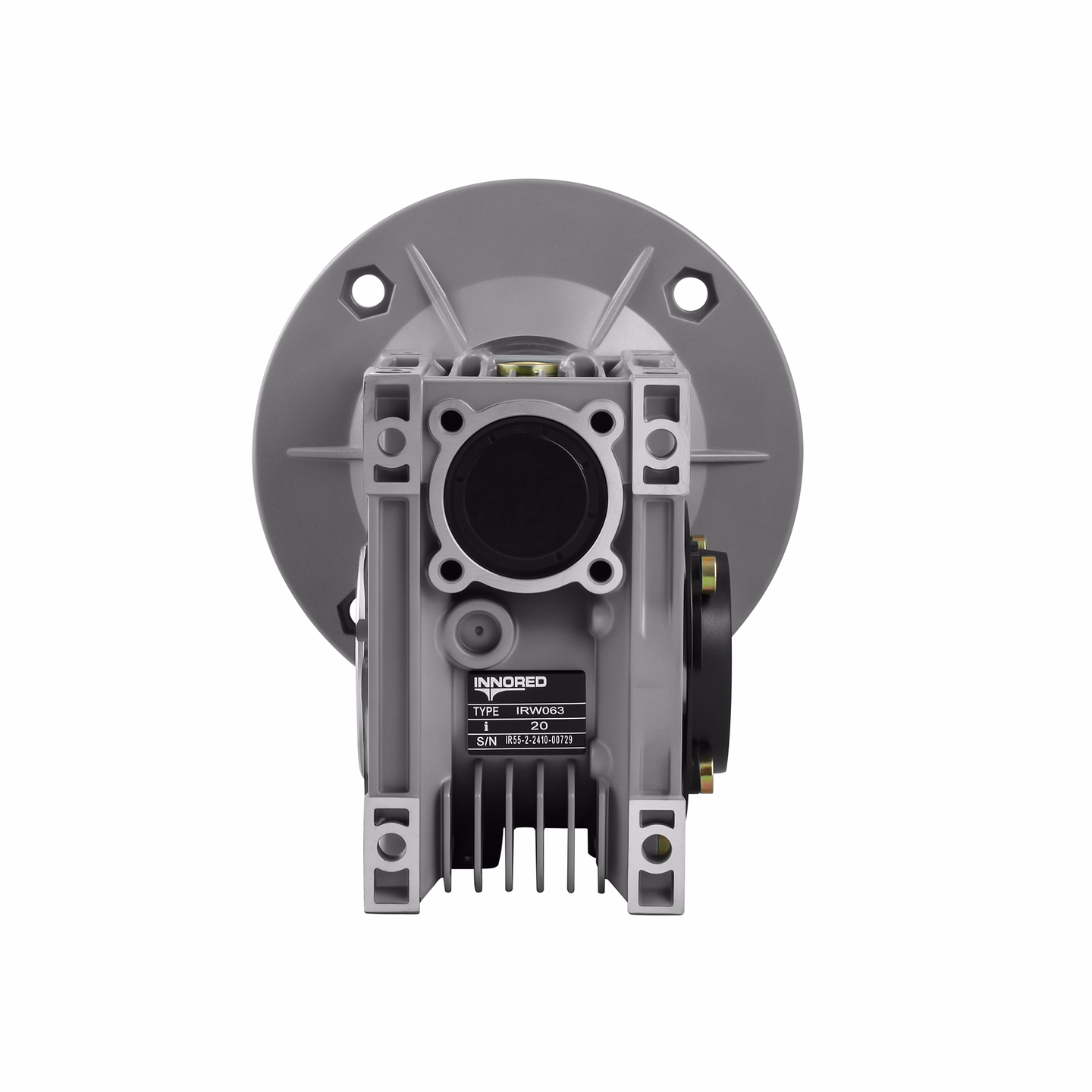

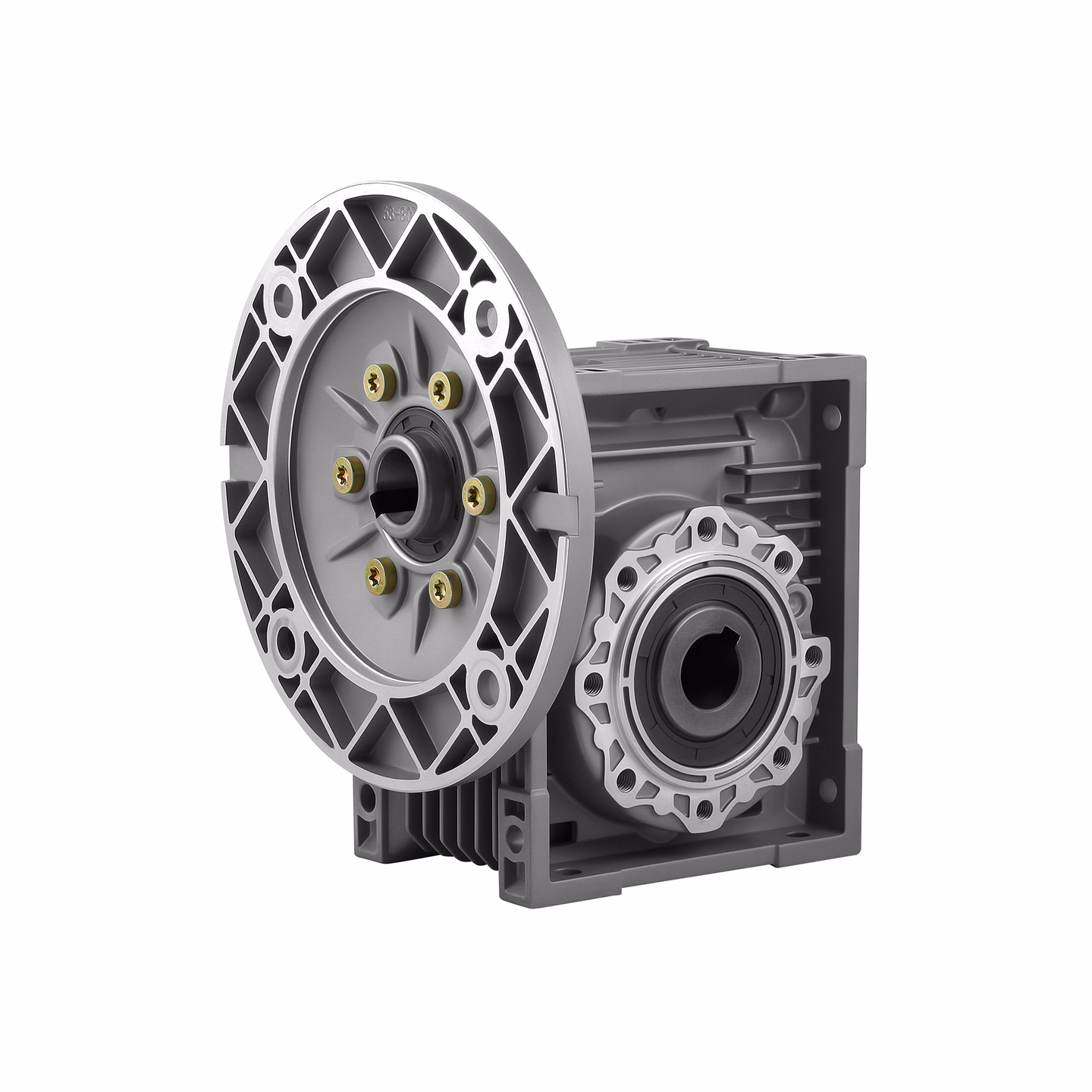

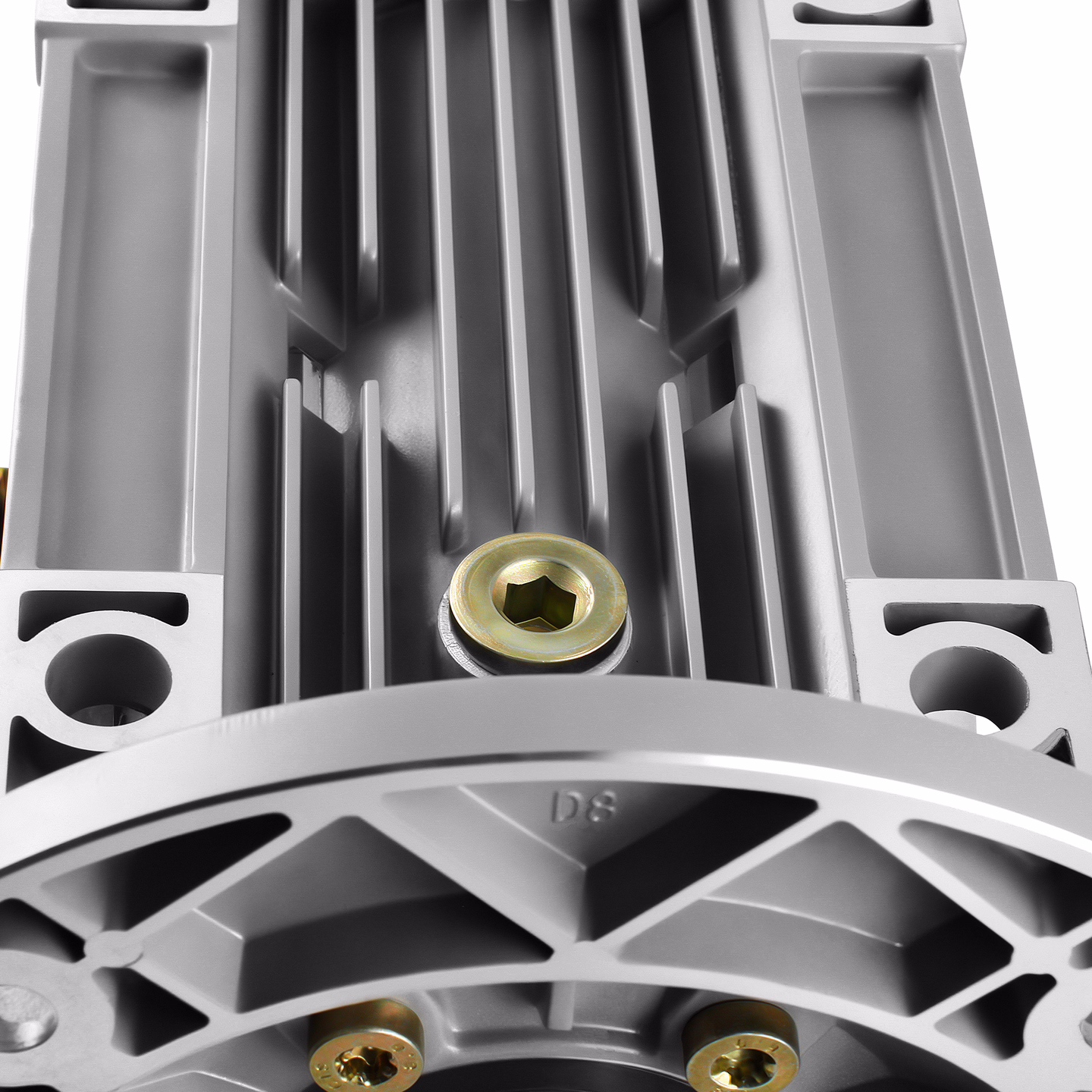

Червячные редукторы INNORED в квадратном корпусе
Модульные червячные редукторы INNORED в квадратном корпусе
Описание
- Описание
- Отличительные особенности
- Применение
- Характеристики
- Габариты
- Документация
Червячные редукторы INNORED предназначены для увеличения крутящего момента за счет снижения скорости вращения вала. Построены по модульному принципу:
- на складе отдельно хранятся базовые модули, входные фланцы под двигатели, крепежные лапы, боковые фланцы, входные и выходные твердотельные валы, реактивные штанги.
Червячные редукторы INNORED построены по модульному принципу: на складе отдельно хранятся базовые модули и принадлежности (фланцы моторные, выходные; реактивные штанги; выходные валы двух- и односторонние).
Исполнения:
|
IRW |
IRWR |
IRWE |
IRWB |
|
|
Редуктор с входным фланцем Вал входной полый |
Редуктор без входного фланца Вал входной выступающий односторонний |
Редуктор без входного фланца Вал входной выступающий двухсторонний |
Редуктор с входным фланцем Вал входной выступающий с обратной стороны |
|
|
|
|
|
|
|
- Модульная конструкция
- Синтетическое масло в стандартной комплектации → возможна эксплуатация при температурах −25°С...+40°С (низкотемпературное масло — опция −40°С...+50°С)
- Червячное колесо из оловянистой бронзы → стойкая к трению → выше ресурс
- Высококачественные шариковые подшипники
- Тех. обслуживание не требуется. Редукторы поставляются с синтетическим маслом на весь срок службы и не требуют обслуживания.
- Редукторы INNORED всех типоразмеров поставляются залитыми маслом для любого монтажного положения.
- Конвейеры
- Лебедки, приводы ворот
- Мешалки
- Пищевая, упаковочная промышленность
- Транспортеры
|
Типоразмер редуктора |
Передаваемый момент (Нм) |
Мощность присоединяемых двигателей (кВт) |
Диаметр выходного вала (мм) |
Передаточные числа |
|
IRW025 |
14 |
0,09 |
11 |
5…40 |
|
IRWD030 |
20 |
0,09...0,18 |
14 |
5…80 |
|
IRWD040 |
39 |
0,09...0,55 |
18 |
5…100 |
|
IRWD050 |
69 |
0,12...0,75 |
25 |
5…100 |
|
IRWD063 |
140 |
0,25...1,5 |
25 |
5…100 |
|
IRWD075 |
270 |
0,25...4 |
28 |
7,5…100 |
|
IRWD090 |
330 |
0,55...4 |
35 |
7,5…100 |
|
IRW110 |
620 |
0,55...7,5 |
42 |
7,5…100 |
|
IRW130 |
1050 |
1,1...7,5 |
45 |
7,5…100 |
|
IRW150 |
1600 |
2,2...15 |
50 |
7,5…100 |
|

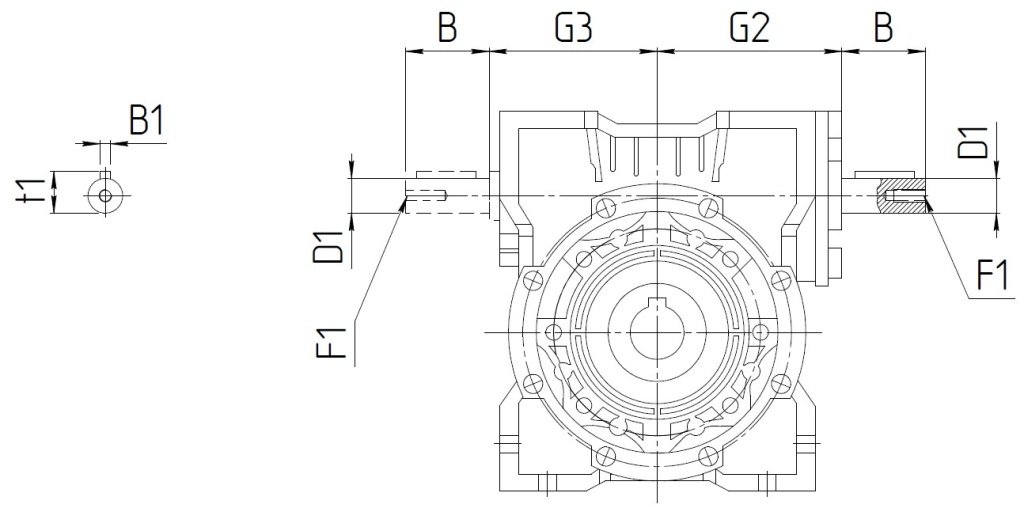

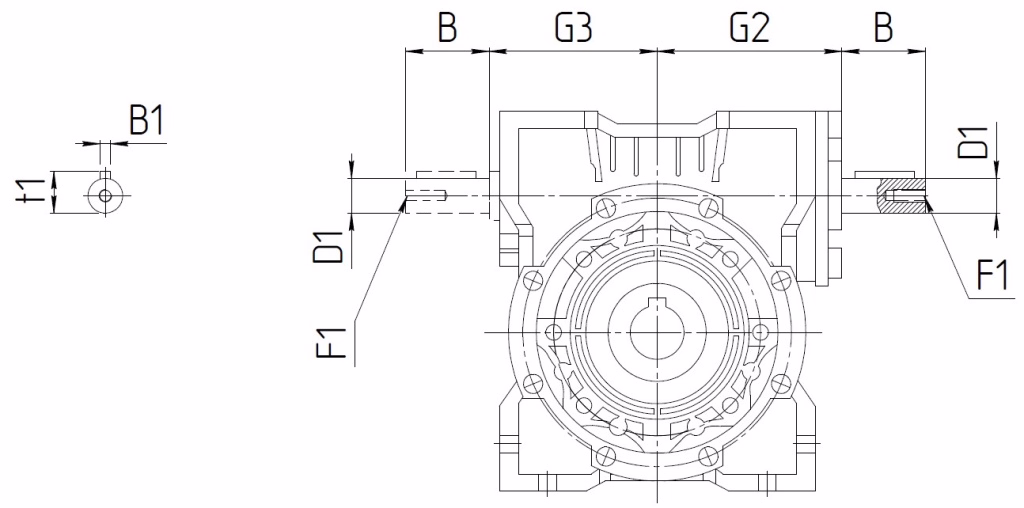

Габаритный размер |
030 |
040 |
050 |
063 |
075 |
090 |
110 |
130 |
150 |
|
B |
20 |
23 |
30 |
40 |
50 |
50 |
60 |
80 |
80 |
|
D1 (j6) |
9 |
11 |
14 |
19 |
24 |
24 |
28 |
30 |
35 |
|
G2 |
50 |
61 |
74 |
90 |
105 |
125 |
142 |
162 |
195 |
|
G3 |
45 |
53 |
64 |
75 |
90 |
108 |
135 |
155 |
175 |
|
B1 |
3 |
4 |
5 |
6 |
8 |
8 |
8 |
8 |
10 |
|
F1 |
- |
- |
M6 |
M6 |
M8 |
M8 |
M10 |
M10 |
M12 |
|
t1 |
10.2 |
12.5 |
16 |
21.5 |
27 |
27 |
31 |
33 |
38 |
