Пример применения преобразователя частоты INNOVERT серии ITD в крановой отрасли

Задача

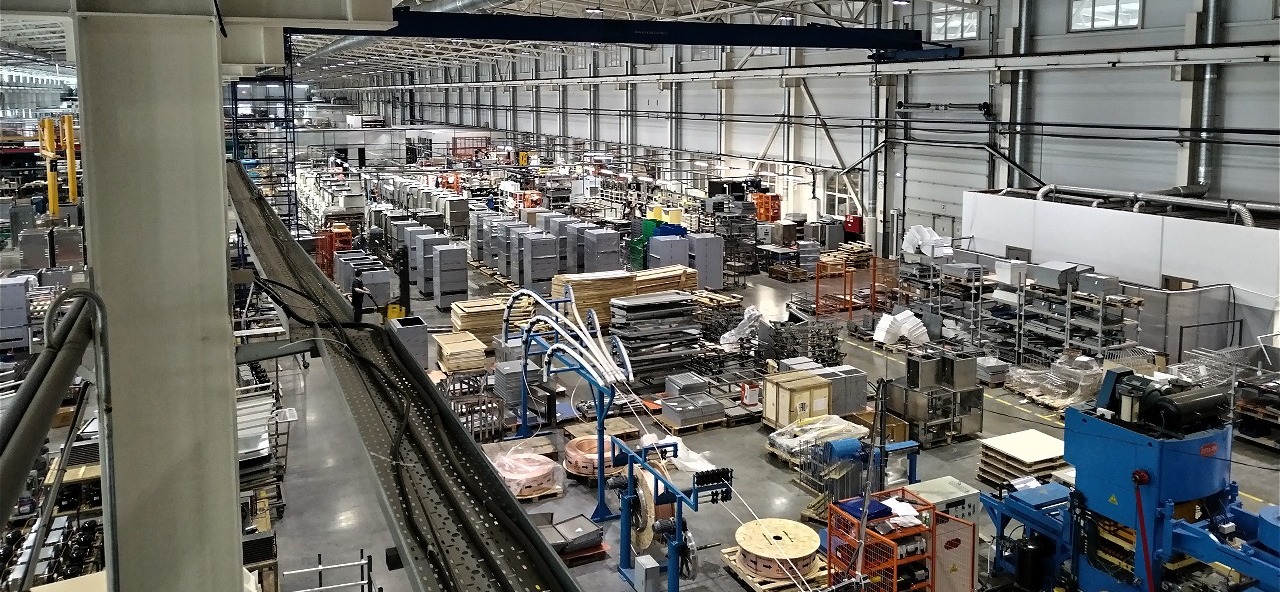

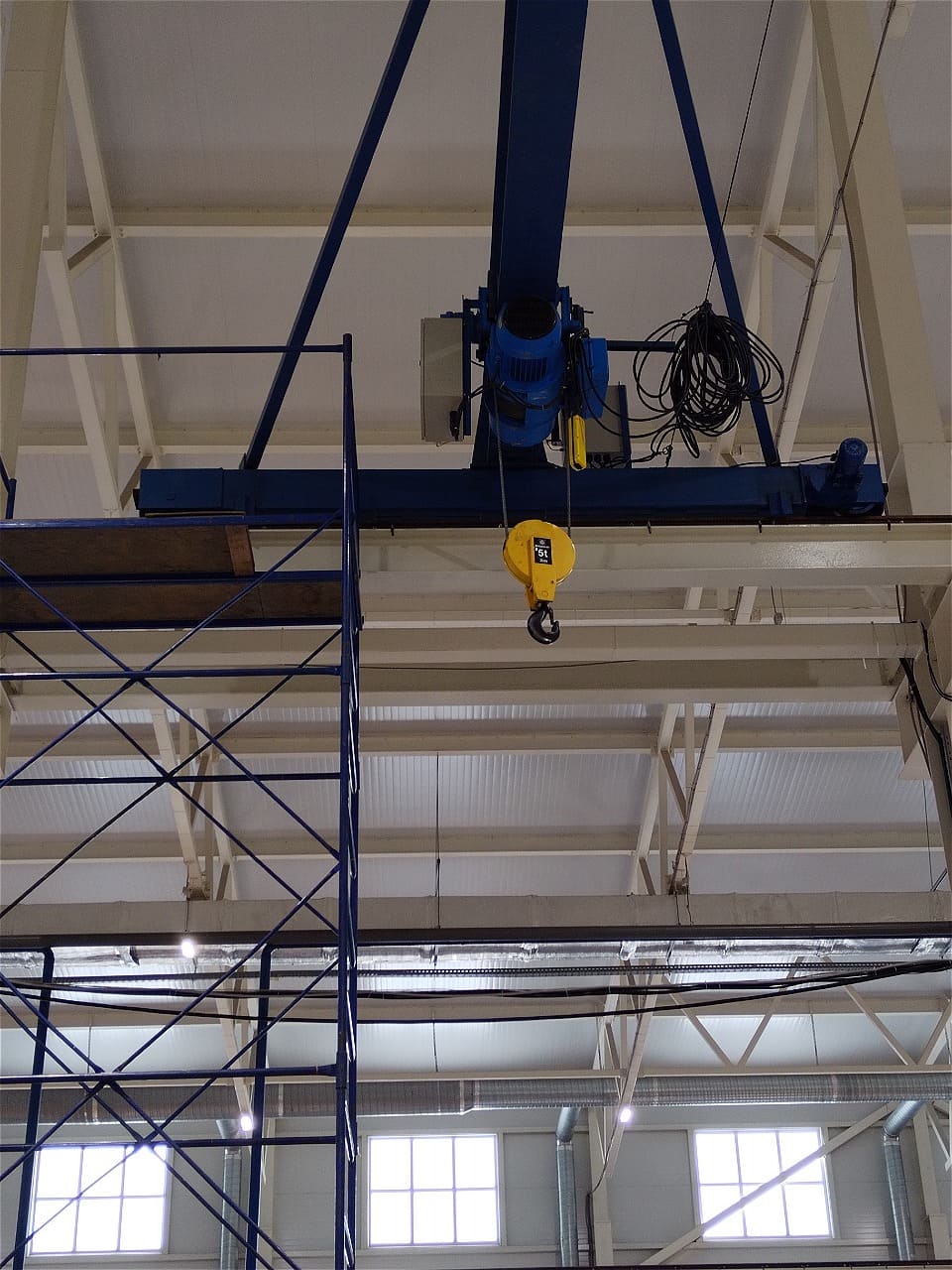

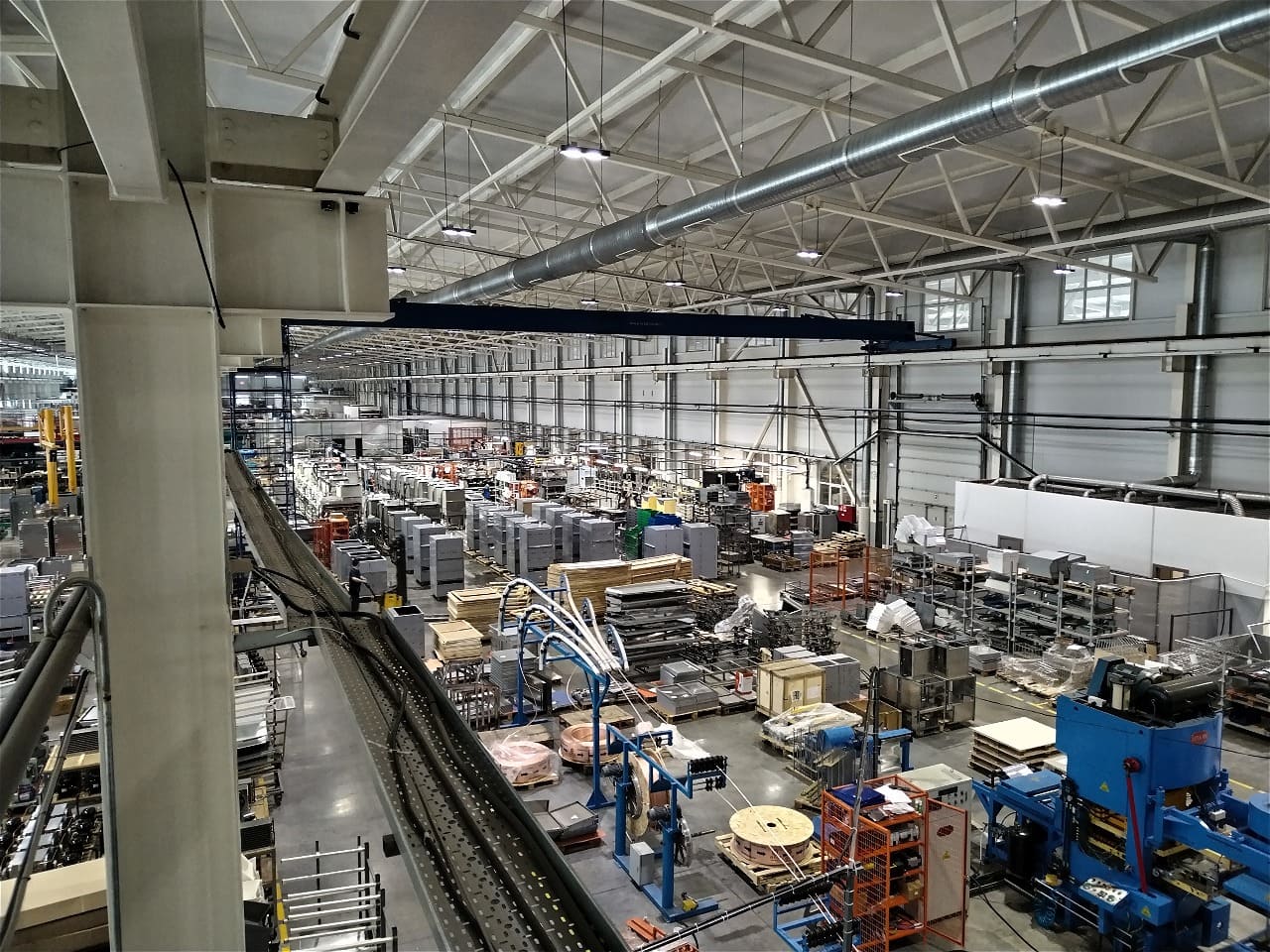

Производитель профессионального холодильного оборудования столкнулся с необходимостью модернизации системы управления двумя опорными мостовыми кранами разной грузоподъемностью: 5 тонн (двигатель с конусным ротором (болгарская таль), мощность 8кВт, 920 оборотов в минуту) и 3,2 тонны (мощность 4,5 кВт, 920 оборотов в минуту). Ранее управление двигателями подъема и опускания двух кранов было реализовано на магнитных пускателях, пуск и остановка были резкими, при этом внутренние элементы изделия, которое имеет сложную конструкцию, деформировались. Необходимо было найти решение для модернизации крана, заменить способ управления привода крана, чтобы дорогостоящие изделия при погрузке и выгрузке не повреждались при перемещении с одного места на другое.

Решение

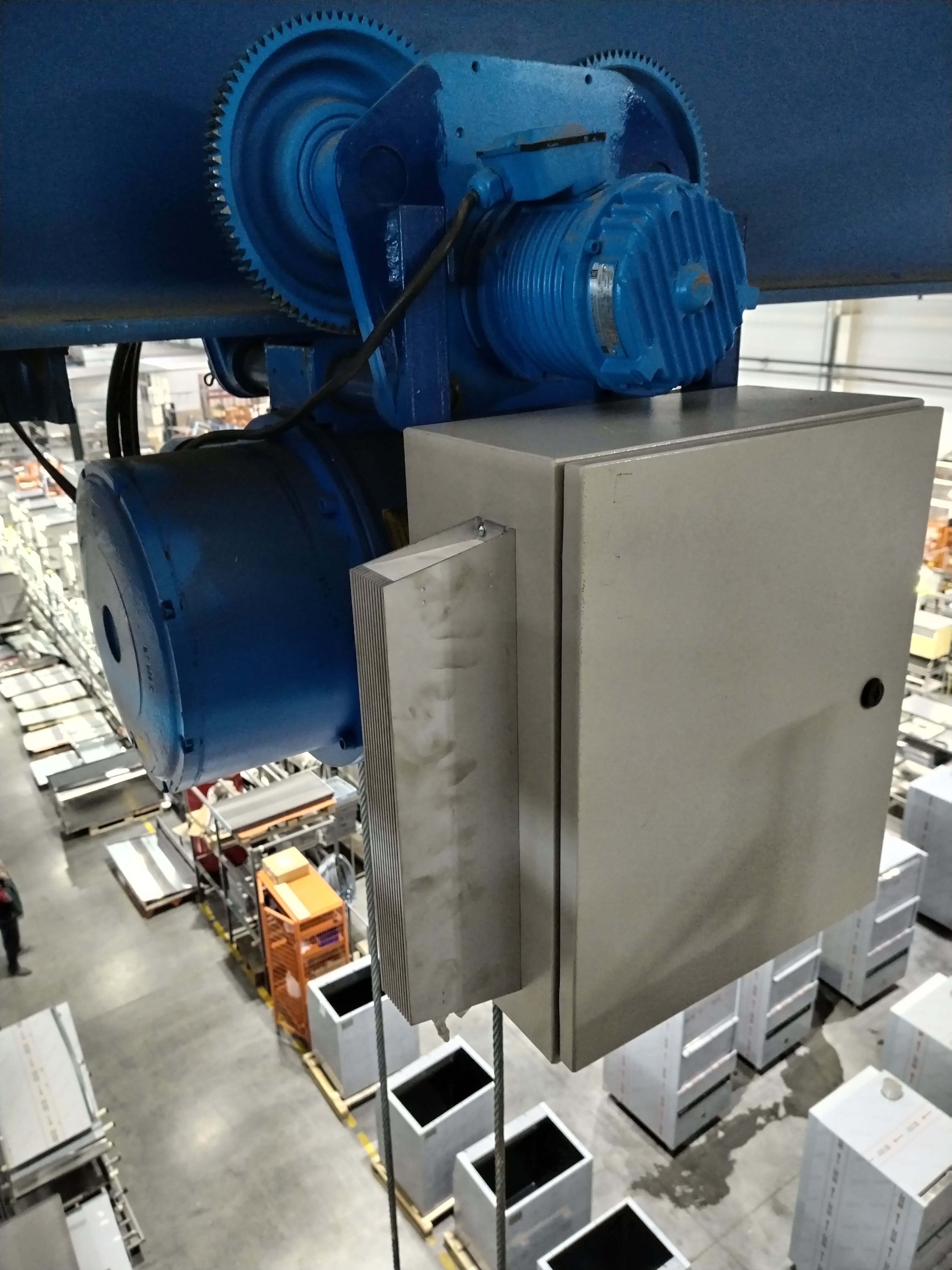

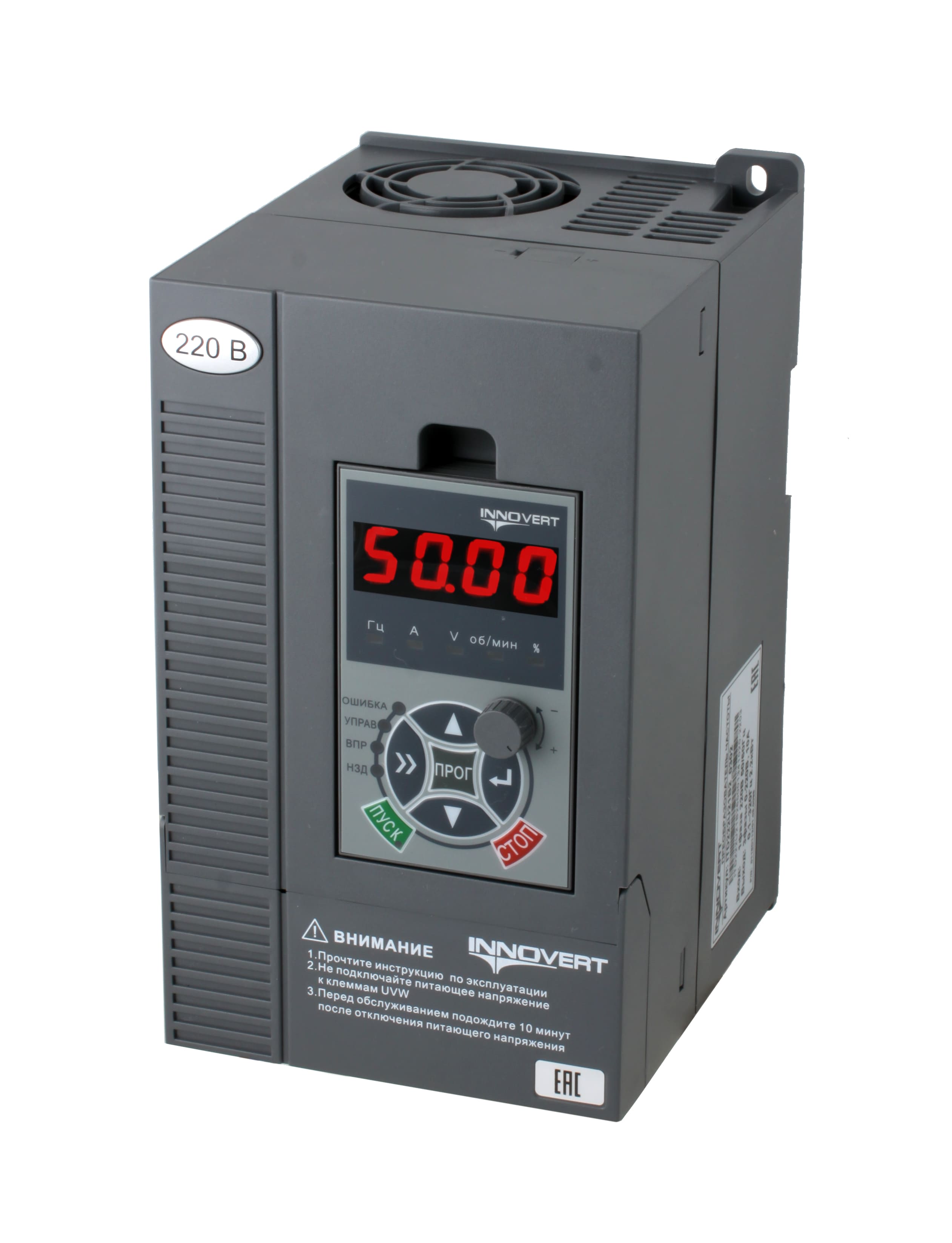

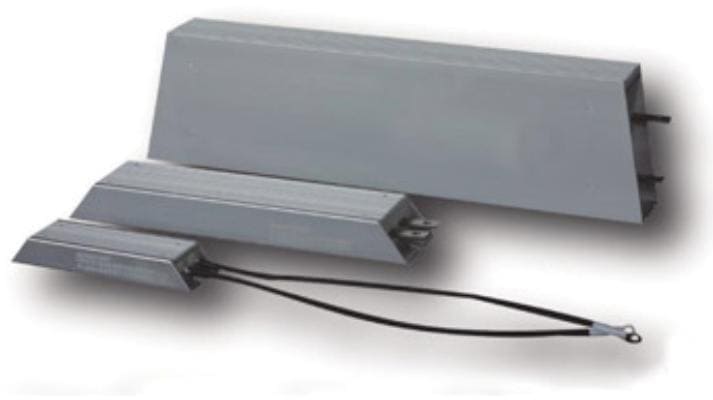

При модернизации кранов было принято решение заменить магнитные пускатели на преобразователи частоты (ПЧ). К ПЧ предъявляются высокие требования: должен обеспечивать высокий пусковой момент для старта двигателя с конусным ротором. Благодаря высокой перегрузочной способности ПЧ INNOVERT серии ITD (180% в течении 20 сек) обеспечивается эффективное управление двигателями с конусным ротором, что недоступно большинству стандартных ПЧ на рынке. В данном случае двигатель с конусным ротором установлен на болгарской тали. На первом и втором кранах для управления приводами тали были установлены преобразователи частоты серии ITD 11кВт и ITD 7.5 кВт вместе с тормозными резисторами серии ZC-BR.

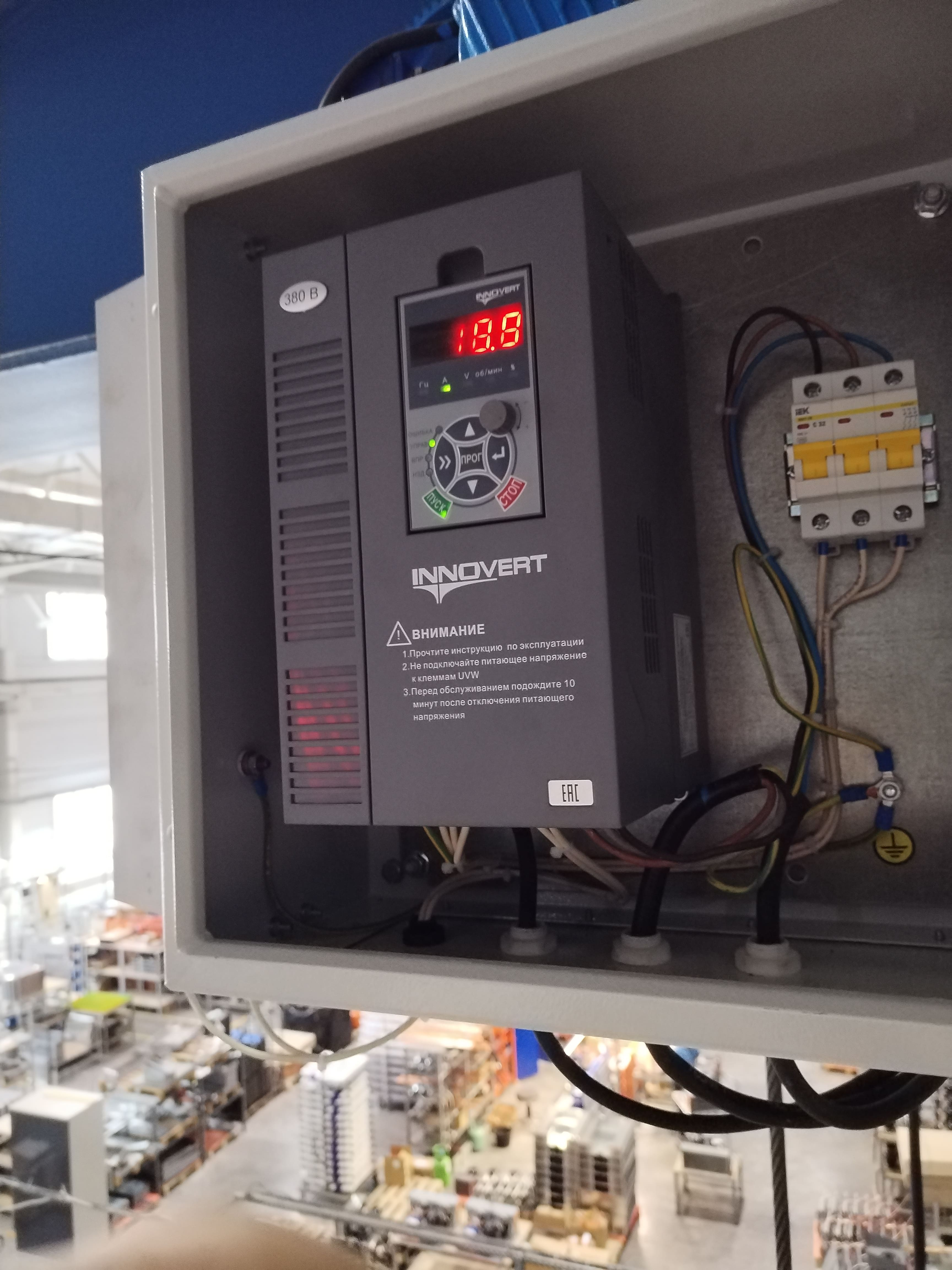

После установки и профессиональной настройки экспертами ПРОМСИТЕХ частотных преобразователей INNOVERT серии ITD, подъем и опускание груза стали плавными. Повреждение дорогостоящих изделий при погрузке и выгрузке прекратилось.
