Пример применения преобразователя частоты INNOVERT серии ISD mini PLUS в системе вентиляции

Задача

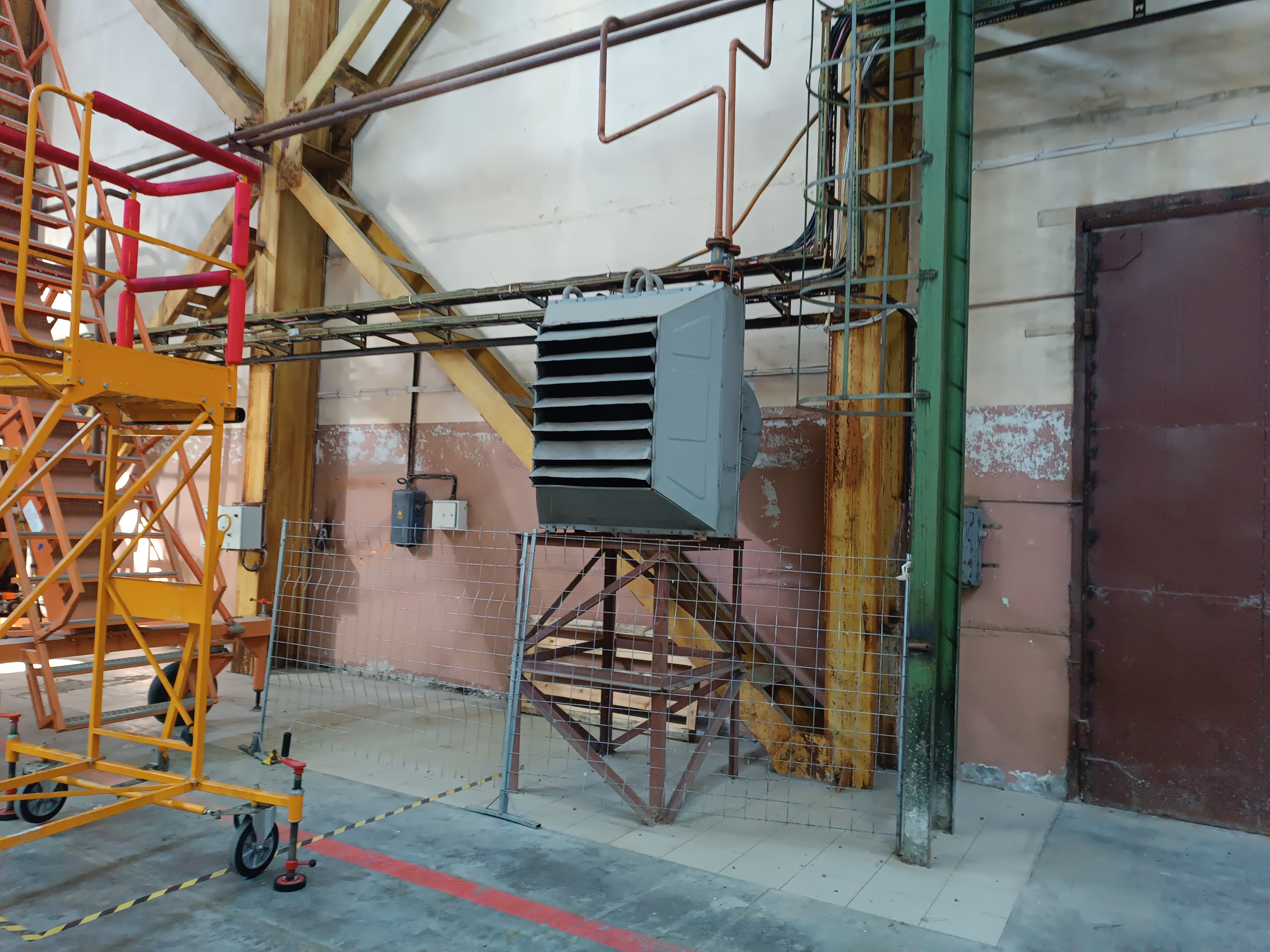

Ремонтная секция по обслуживание воздушных судов малого и среднего класса на территории аэропорта. Установлено 12 калориферных установок, которые получают тепловую энергию из тепловой сети и посредством вентиляторов распределяют её по ангару. Электродвигатели вентиляторов запускаются от контакторов прямым пуском и не имеют возможности регулировки оборотов. От чего имеется ряд проблем: при колебаниях температуры наружного воздуха, постоянная работа всех электродвигателей на полную мощность (расход электроэнергии); при открытии ворот, с низкой минусовой температурой наружного воздуха, вентиляторы замораживают теплоноситель в калориферах вблизи улицы; при оттепелях имеется переизбыток тепла в ремонтной секции ангара, что является не комфортным для персонала. Необходимо было решить ряд задач: • Сократить расходы на потребление тепловой и электрической энергии объекта. • Обеспечить заданную температуру в ремонтной зоне ангара. • Обеспечить контроль работы воздушного отопления в зависимости от открытия/закрытия ворот ангара. • Обеспечить контроль температуры теплоносителя в обратном трубопроводе, т.е. защитить теплоноситель от замерзания при открытии ворот ангара в зимний период.

Решение

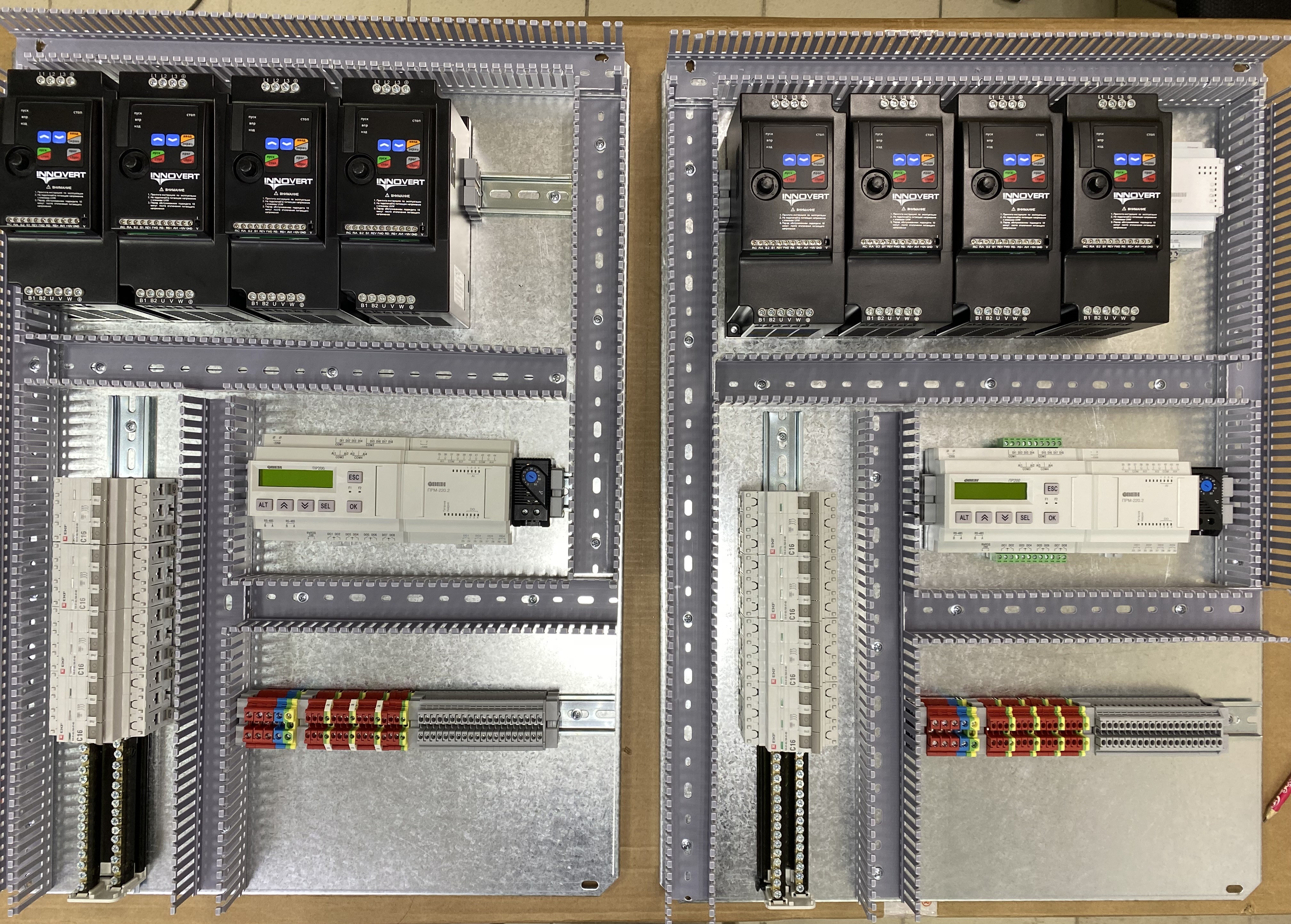

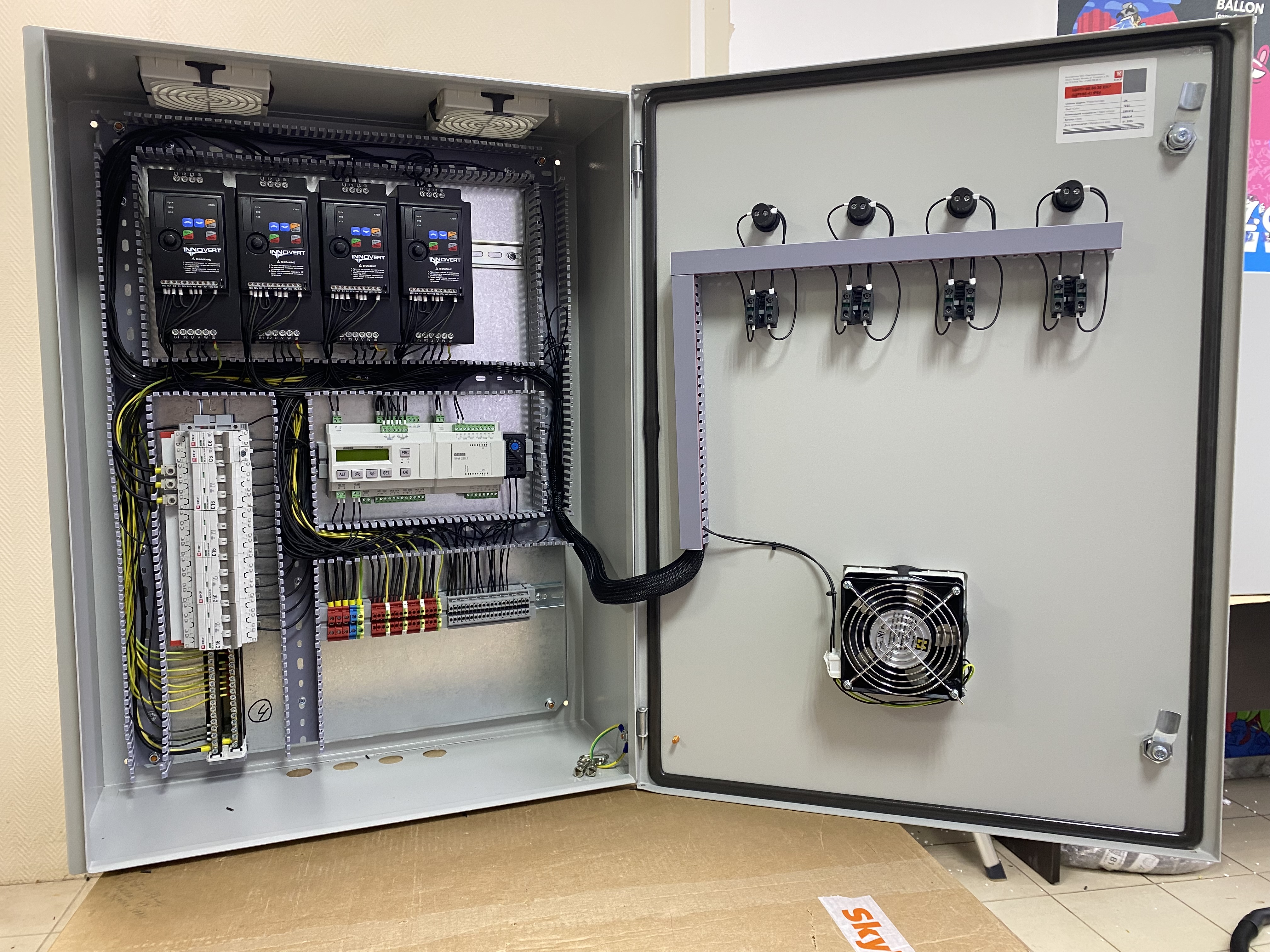

Специалистами компании партнера разработан алгоритм и схема работы двенадцатью калориферами воздушного отопления ремонтной секции ангара, при реализации которой, имеющиеся недостатки устранили. При модернизации управления было принято решение заменить магнитные пускатели на преобразователи частоты INNOVERT. После успешного тестирования системы управления в ремонтной секции, в зимний период, заказчик повторно обратился за реализацией аналогичного проекта по модернизации системы управления вентиляторов воздушного отопления ещё бОльшей по размерам ремонтной секции (ремонт и обслуживание воздушных судов среднего и тяжелого класса). В данной секции организовали управление шестнадцатью калориферами воздушного отопления по аналогичному алгоритму. Собрано 4 шкафа управления и установлено 16 штук частотных преобразователей INNOVERT серии ISD mini plus.
